Háromrészes vágószerszám készlet Climaver panelekhez

A CLIMAVER Saint-Gobain ISOVER KD25706 szerszámkészlet egy professzionális koffer, amelyet kifejezetten a CLIMAVER rendszer paneljeinek és csatornáinak vágására és megmunkálására terveztek. A készlet három MM szerszámot tartalmaz félfa vágásokhoz, valamint két MTR szerszámot merőleges és 22,5°-os vágásokhoz, így lehetővé teszi a CLIMAVER légtechnikai csatornák gyártása és szerelése során szükséges fő műveletek elvégzését.

Az ISOVER által fejlesztett szerszámok a CLIMAVER rendszer saját építési módszere szerint történő munkavégzésre készültek, pontos és ismételhető vágásokat biztosítva közvetlenül a paneleken. A termék egy 485 x 375 x 130 mm-es hordtáskában kerül szállításra, amely rendezetten és védetten tartja a szerszámokat szállítás és helyszíni munka közben.

A CLIMAVER KD25706 szerszámkészlet fő jellemzői

• Márka: Saint-Gobain ISOVER.
• Termékcsalád: CLIMAVER.
• Referencia: KD25706.
• Típus: professzionális vágószerszám-készlet CLIMAVER panelekhez és csatornákhoz.
• Kiszerelés: szerszámos koffer.
• MM szerszámok száma: 3 db.
• MTR szerszámok száma: 2 db.
• Összes vágószerszám: 5 db.
• MM alkalmazás: félfa vágások.
• MTR alkalmazás: merőleges vágás és 22,5°-os vágás.
• Felhasználás: CLIMAVER csatornák gyártása és megmunkálása.
• Csomagolás méretei: 485 x 375 x 130 mm.
• A készlet súlya: kb. 4,30 kg.

Speciális szerszámok CLIMAVER csatornákhoz

A KD25706 készletet kifejezetten a Saint-Gobain ISOVER CLIMAVER csatornarendszeréhez fejlesztették. A hagyományos vágószerszámokkal ellentétben a CLIMAVER eszközök úgy készültek, hogy a panelek megmunkálását a gyártó szerelési módszeréhez igazítva végezzék.

Ez lehetővé teszi a szerelő számára, hogy a légtechnikai csatornák építése során szükséges hajtásokat, illesztéseket és átalakításokat elvégezze, miközben a vágás geometriája megfelelő marad az utólagos összeállításhoz.

Három MM szerszám félfa vágásokhoz

A koffer három CLIMAVER MM szerszámot tartalmaz. Az MM rövidítés a félfa megmunkálásra utal, vagyis arra a vágási rendszerre, amely a panel megmunkálását és későbbi hajtását teszi lehetővé a csatorna kialakítása során.

Ezek a szerszámok a szükséges vágások elvégzésére szolgálnak egyenes szakaszok gyártásánál és más olyan műveleteknél, ahol a panelt részlegesen kell megmunkálni anélkül, hogy annak minden rétegét teljesen átvágnánk.

Az ISOVER műszaki dokumentációja szerint az MM szerszámokat különösen a CLIMAVER MM derékszögű vonalzóval együtt használják, így rendezett módon végezhetők el a csatorna építéséhez szükséges mérési és vágási műveletek.

Két MTR szerszám idomgyártáshoz

Az MM szerszámok mellett a KD25706 készlet két, az Egyenes Szakasz Módszeréhez, vagyis MTR-hez tartozó szerszámot is tartalmaz. Ez az eljárás lehetővé teszi különböző idomok és átalakítások gyártását egy előzetesen elkészített egyenes szakaszból.

A mellékelt két MTR szerszám segítségével az alábbi vágások végezhetők el:

• Merőleges, azaz 90°-os vágás.
• 22,5°-os vágás.

Ezeket a szögeket a CLIMAVER csatornákhoz az ISOVER által meghatározott MTR módszer szerint készített elemek és irányváltások során használják.

CLIMAVER Egyenes Szakasz Módszer

Az Egyenes Szakasz Módszer (MTR) egy olyan gyártási eljárás, amelynek célja csatornaidomok előállítása egyenes szakaszokból. A koffer speciális szerszámai segítenek a szükséges szögvágások pontos elvégzésében a megfelelő jelölési vonalak mentén.

Így a szerelő különböző konfigurációkat készíthet el, miközben a vágási folyamat rendszerezett és a CLIMAVER csatornák építéséhez igazított marad.

Félfa vágások a panel hajtásához

A félfa vágás lehetővé teszi a panel bizonyos részeinek részleges eltávolítását vagy megmunkálását, hogy megkönnyítse az oldalak 90°-os hajtását a csatorna kialakítása során.

Az MM szerszámokat kifejezetten az ilyen jellegű munkára tervezték, lehetővé téve a panel CLIMAVER rendszer által megkövetelt geometriájának megfelelő megmunkálását, és megkönnyítve a csatorna későbbi összeállítását és lezárását.

Hordtáska szállításhoz és rendszerezéshez

A szerszámok egy speciális hordtáskában kerülnek szállításra, ami megkönnyíti a műhely és a munkaterület közötti mozgatást, és segít minden eszközt megfelelően rendszerezve tartani.

A Saint-Gobain ISOVER hivatalos árlistája a KD25706 referencia esetén 485 x 375 x 130 mm-es kiszerelési méretet és körülbelül 4,30 kg-os súlyt ad meg.

A hordtáska különösen praktikus azoknak a professzionális szerelőknek, akik rendszeresen dolgoznak CLIMAVER panelekkel, és a megmunkáló szerszámokat több helyszínen is használniuk kell.

A CLIMAVER szerszámkészlet alkalmazásai

A készlet a CLIMAVER panelekkel készült légtechnikai csatornák gyártásával és szerelésével foglalkozó szakemberek számára készült. Főbb alkalmazási területei:

• CLIMAVER csatornák építése.
• Panelek vágása és megmunkálása légtechnikai rendszerekhez.
• Félfa vágások végrehajtása.
• Egyenes szakaszok hajtása és kialakítása.
• Idomok gyártása az Egyenes Szakasz Módszerrel.
• Merőleges vágások MTR átalakításokhoz.
• 22,5°-os szögvágások.
• Professzionális klíma- és szellőzőcsatorna-szerelési munkák.

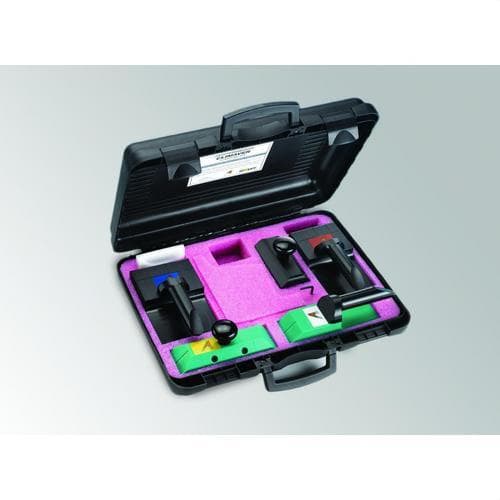

A KD25706 koffer tartalma

A Saint-Gobain ISOVER hivatalos dokumentációja szerint a KD25706 referencia egy teljes készletként kerül forgalomba, amely az alábbiakat tartalmazza:

• 3 db CLIMAVER MM szerszám a panelek félfa vágásához.
• 2 db CLIMAVER MTR szerszám a csatornavágásokhoz az Egyenes Szakasz Módszer szerint.
• 1 db hordtáska a készlet tárolásához és szállításához.

Ezért bár egyes kereskedelmi megnevezések háromszerszámos készletként utalhatnak rá, a KD25706 referencia hivatalos konfigurációja öt vágószerszámot tartalmaz: három MM-et és két MTR-t.

Saint-Gobain ISOVER KD25706 szerszámkészlet műszaki adatai

• Gyártó: Saint-Gobain ISOVER Ibérica.
• Márka: ISOVER.
• Rendszer: CLIMAVER.
• Referencia: KD25706.
• Hivatalos megnevezés: CLIMAVER szerszámkészlet.
• Kiszerelés: szerszámos doboz / koffer.
• MM szerszámok: 3.
• MTR szerszámok: 2.
• Összes szerszám: 5.
• MM vágástípus: félfa.
• MTR vágástípusok: merőleges és 22,5°.
• Kiszerelési méretek: 485 x 375 x 130 mm.
• Kb. súly: 4,30 kg.
• Szállítási egység: 1 szerszámos doboz.

Professzionális szerszámok CLIMAVER szereléshez

A CLIMAVER KD25706 szerszámkészlet egyetlen kofferben egyesíti azokat az eszközöket, amelyek a félfa vágásokhoz és az Egyenes Szakasz Módszer fő vágásaihoz szükségesek. Ez lehetővé teszi a szerelő számára, hogy a Saint-Gobain ISOVER által meghatározott csatornagyártási eljárásokhoz kifejlesztett, kifejezetten erre a célra készült készlettel dolgozzon.

A három MM és két MTR szerszám kombinációja ezt a koffert specializált kiegészítővé teszi azoknak a szakembereknek, akik CLIMAVER csatornákat gyártanak és szerelnek, és ismétlődő vágásokat kell végezniük a gyártó építési rendszeréhez igazodva.
