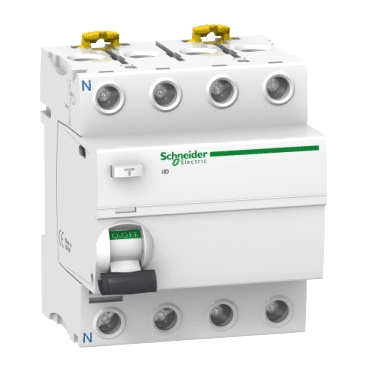

iID 4P 40A 300mA A áram-védőkapcsoló

A Schneider Electric iID 4P 40A 300mA A típusú áram-védőkapcsolója, A9R24440 cikkszámmal, egy elektromos védelmi eszköz, amelyet arra terveztek, hogy megelőzze az áramütéseket és a földzárlatból eredő tűzveszélyeket. Ez a 4 pólusú áram-védőkapcsoló (RCCB) széles körben alkalmazható lakossági, kereskedelmi és ipari környezetben, ahol elengedhetetlen a személyek biztonsága és az elektromos berendezések épségének megőrzése.

40A névleges áramával és 300mA érzékenységével ez a védőkapcsoló automatikusan lekapcsolja az áramkört, ha szivárgó áramot érzékel, így hatékony védelmet nyújt az áramütés veszélye ellen. A típusú védelmi osztálya lehetővé teszi, hogy a készülék mind váltakozó, mind lüktető szivárgó áramokat érzékeljen, ezért ideális választás olyan áramkörökhöz, amelyek elektronikus eszközöket, például háztartási gépeket, világítást vagy frekvenciaváltóval, illetve inverterrel vezérelt egyenáramú berendezéseket táplálnak.

Főbb műszaki jellemzők:

• Névleges áram [In]: 40 A
• Földzárlati érzékenység: 300 mA
• Pólusok száma: 4P
• Földzárlat elleni védelmi osztály: A típus (váltakozó és lüktető áram ellen véd)
• Névleges üzemi feszültség [Ue]: 380-415 V AC, 50/60 Hz
• Névleges szigetelési feszültség [Ui]: 500 V AC
• Működési frekvencia: 50/60 Hz

Az iID áram-védőkapcsoló fejlett biztonsági funkciókkal van felszerelve, mint például a VisiTrip kijelző, amely gyorsan segít azonosítani a hibás áramkört, így időt és beavatkozási erőfeszítést takarít meg. Emellett a VisiSafe ablak egyértelmű vizuális jelzést ad a kapcsolókar zöld sávjával, amikor a pólusok teljesen nyitottak, így biztonságosan végezhető karbantartás az áramkör lekapcsolása után.

Biztonság és védelem:

Ez az áram-védőkapcsoló hatékony védelmet nyújt közvetett érintésből eredő áramütés és földzárlat ellen, automatikusan lekapcsolva az áramkört, ha a szivárgó áram meghaladja a 300mA-t. Ez nemcsak a személyek védelme, hanem az elektromos berendezésekben keletkező áram-szivárgás okozta tűzesetek megelőzése szempontjából is kulcsfontosságú. 1500 A névleges megszakítóképessége és 10 kA feltételes zárlati áram mellett robusztus védelmet nyújt túlterhelés vagy rövidzárlat esetén is.

Tartósság és megbízhatóság:

• Mechanikai élettartam: Akár 20 000 ciklus
• Elektromos élettartam: Akár 15 000 ciklus normál működési feltételek mellett
• Túlfeszültség-állóság: Akár 6 kV-ig ellenáll, így védelmet nyújt villámcsapás vagy hálózati zavarok okozta tranziens túlfeszültségek ellen.

Telepítés:

Az iID áram-védőkapcsoló DIN-sínre szerelhető, így könnyen integrálható moduláris elosztószekrényekbe. 8 x 9 mm-es szélességével helytakarékos kialakítású, így kompakt és rendezett telepítést tesz lehetővé. A csatlakozókapcsok akár 35 mm²-es merev és 25 mm²-es hajlékony vezetékek befogadására alkalmasak, a javasolt meghúzási nyomaték 3,5 N.m, ami biztosítja a stabil és megbízható bekötést.

Méretek és kialakítás:

• Magasság: 91 mm
• Szélesség: 72 mm
• Mélység: 73,5 mm
• Tömeg: 0,37 kg
• Szín: Fehér (RAL 9003)

További előnyök:

• VisiTrip: Egyértelműen jelzi az áramkör hibáját, megkönnyítve a hibakeresést és csökkentve a diagnosztikai időt.
• VisiSafe: A kapcsolókar zöld sávja vizuális visszajelzést ad arról, hogy az áramkör teljesen nyitott, így biztonságosan végezhető karbantartás.
• Szabvány-kompatibilitás: A készülék megfelel az EN/IEC 61008-1 szabványnak, garantálva a magas szintű biztonságot és teljesítményt az elektromos telepítésekben.

Alkalmazások:

Az Acti9 iID 4P 40A 300mA A típusú áram-védőkapcsoló ideális minden olyan elektromos telepítéshez, ahol földzárlat elleni védelem szükséges, legyen szó lakossági vagy ipari környezetről. Váltakozó és lüktető áramok kezelésére való képessége miatt érzékeny elektronikus berendezéseket tápláló áramkörök védelmére is alkalmas.

Ez az Acti9 iID áram-védőkapcsoló megbízható és fejlett védelmet nyújt az elektromos rendszerek biztonságának garantálásához, miközben vizuális kijelzőinek és egyszerű telepítésének köszönhetően a karbantartás is könnyebbé válik.
