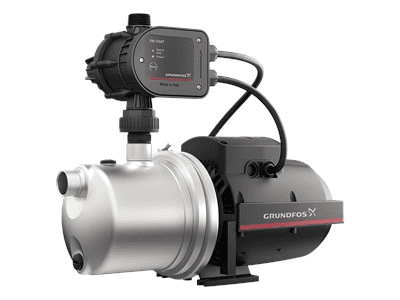

Nyomásfokozó rendszer JP 5-48 PM START

A Grundfos JP 5-48 PM START nyomásfokozó rendszer, 93294166 cikkszámmal, egy kompakt egység, amely egy Grundfos JP önfelszívó centrifugálszivattyúból és egy PM1 elektronikus nyomásszabályozóból áll. Lakóházakban, kertekben és egyéb háztartási alkalmazásokban a vízellátás és a nyomásfokozás automatizálására tervezték, 5 m³/h névleges térfogatárammal és 45,6 méteres névleges emelőmagassággal.

A PM1 vezérlő automatikusan elindítja a szivattyút, amikor a rendszer nyomása 1,5 barra csökken, és a berendezést működésben tartja, amíg vízfogyasztás van. Emellett szárazonfutás elleni védelemmel, ciklikus kapcsolgatás elleni rendszerrel és beépített visszacsapó szeleppel rendelkezik, ami biztonságot és kényelmet biztosít a telepítés során.

Automatikus nyomásfokozó egység Pressmanager PM1 vezérléssel

A Grundfos JP 5-48 PM START a vízigénynek megfelelően automatikusan működik. A Pressmanager PM1 felügyeli a rendszert, és elindítja a szivattyút, amikor a nyomás az 1,5 bar-os indítási értékig csökken.

Amíg vízáramlás van, a szivattyú működésben marad. Amikor a fogyasztás megszűnik, a vezérlő automatikusan leállítja a berendezést, így a felhasználónak nem kell kézzel indítania és leállítania azt.

Ennél a változatnál az indítási nyomás fix, nem állítható.

Önfelszívó szivattyú otthoni és kerti használatra

A beépített JP szivattyú egyfokozatú, önfelszívó centrifugálszivattyú, amely a saját szintje alatti vízből is képes szívni. A Grundfos legfeljebb 8 méteres maximális szívómagasságot ad meg, figyelembe véve a szívócső nyomásveszteségét és a 20 °C-os vízhőmérsékletet.

Az öntöltés során a szivattyú levegő és víz keverékét is képes kezelni, amíg el nem éri a normál szivattyúzási feltételeket. Ez az önfelszívó képesség megkönnyíti a háztartási vízellátásban, esővíz-hasznosításban, öntözésben és nyomásfokozásban való használatát, amikor a víz tartályból, ciszternából vagy alacsonyabban elhelyezett forrásból érkezik.

5 m³/h névleges térfogatáram és 45,6 méteres emelőmagasság

A JP 5-48 PM START 5 m³/h névleges térfogatáramot és 45,6 méteres névleges emelőmagasságot kínál. Ezek a teljesítményadatok lehetővé teszik olyan alkalmazásokban való használatát, ahol magas nyomású vízellátásra és több fogyasztási pont számára megfelelő térfogatáramra van szükség.

A rendszer maximális üzemi nyomása 6 bar. Mind a szívó-, mind a nyomóoldali csatlakozás G1 belső menetes, ami megkönnyíti a háztartási vízvezeték-rendszerekbe való beépítést.

Szárazonfutás elleni védelem

A PM1 vezérlő szárazonfutás elleni védelemmel rendelkezik. Ha a rendszer érzékeli, hogy a szivattyú víz nélkül működik, automatikusan leállítja a berendezést, csökkentve a folyadékhiány okozta károsodás kockázatát.

Ez a védelem különösen hasznos tartályokról, kutakról vagy esővíz-hasznosító rendszerekről táplált berendezéseknél, ahol előfordulhat vízhiány.

Ciklikus kapcsolgatás elleni védelem

A rendszer ciklikus kapcsolgatás elleni védelemmel is rendelkezik. Ez a funkció segít felismerni a túl gyakori indításokat és leállásokat, amelyek kisebb szivárgások vagy a rendszer rendellenességei miatt jelentkezhetnek.

A berendezés ismétlődő működési ciklusok elleni védelmével a Pressmanager csökkenti a szivattyú felesleges terhelését, és megkönnyíti a hidraulikus kör esetleges problémáinak felismerését.

Beépített visszacsapó szelep

A PM1 beépített visszacsapó szeleppel rendelkezik, amely megakadályozza a víz visszaáramlását a vezérlőn keresztül. Mivel a rendszerbe integrálva található, egyszerűsíti a szerelést, és hozzájárul a szivattyú automatikus működéséhez szükséges megfelelő feltételek fenntartásához.

Motor hővédelem

A JP szivattyú beépített hővédelemmel rendelkezik. Túlmelegedés esetén a rendszer leállítja a motort, hogy megvédje a túl magas hőmérséklettől.

A motor léghűtéses, és túlméretezett, élettartamra zsírzott, zárt csapágyakkal van felszerelve, ami a Grundfos által kifejlesztett megoldás a karbantartási igények csökkentésére a normál működés során.

Robusztus rozsdamentes acél kivitel

A szivattyúház EN 1.4301 / AISI 304 rozsdamentes acélból készül, amely megfelelő korrózióállóságot biztosít vízellátási és nyomásfokozó alkalmazásokban.

A járókerék üvegszállal erősített PPO kompozit anyagból készül. A korrózióálló anyagok kombinációja hozzájárul a robusztus kialakításhoz háztartási és kerti alkalmazásokhoz.

Tiszta víz szivattyúzására

A Grundfos JP 5-48 PM START víz szivattyúzására szolgál. A műszaki dokumentáció szerint ennél a cikkszámnál a folyadékhőmérséklet-tartomány 0 és 40 °C között van, a környezeti üzemi hőmérséklet pedig szintén 0 és 40 °C között.

A megfelelő működés érdekében tiszta vízzel és a Grundfos által meghatározott használati határértékeken belül kell üzemeltetni.

Egyfázisú tápellátás és azonnal beépíthető csatlakozás

A szivattyú 220-240 V, 50 Hz egyfázisú tápellátással működik. Felvett elektromos teljesítménye P1 1390 W, névleges teljesítménye P2 1 kW, névleges áramerőssége 6,1 A.

1,5 méteres tápkábellel és Schuko E/F típusú csatlakozódugóval szállítják, ami megkönnyíti a kompatibilis rendszerekhez való elektromos csatlakoztatást. A motor IP44 védettségi fokozatú és F szigetelési osztályú.

A Grundfos JP 5-48 PM START műszaki jellemzői

• Márka: Grundfos.
• Cikkszám: 93294166.
• Modell: JP 5-48 PM START.
• Típus: nyomásfokozó rendszer önfelszívó szivattyúval és elektronikus vezérlővel.
• Szivattyútípus: egyfokozatú önfelszívó centrifugálszivattyú.
• Nyomásvezérlő: Grundfos PM1.
• Névleges térfogatáram: 5 m³/h.
• Névleges emelőmagasság: 45,6 m.
• Indítási nyomás: 1,5 bar.
• Állítható indítási nyomás: nem.
• Maximális üzemi nyomás: 6 bar.
• Maximális szívómagasság: akár 8 m.
• Szívóoldali csatlakozás: G1 belső menetes.
• Nyomóoldali csatlakozás: G1 belső menetes.
• Csatlakozási szabvány: ISO 228-1.
• Visszacsapó szelep: beépített.
• Szárazonfutás elleni védelem: igen.
• Ciklikus kapcsolgatás elleni védelem: igen.
• Motor hővédelem: igen.
• Szivattyúzott közeg: víz.
• Folyadékhőmérséklet: 0 és 40 °C között.
• Környezeti hőmérséklet: 0 és 40 °C között.
• Szivattyúház anyaga: EN 1.4301 / AISI 304 rozsdamentes acél.
• Járókerék anyaga: PPO-20GF kompozit.
• Mechanikus tömítés: BBVP.
• Tápellátás: 1 x 220-240 V, 50 Hz.
• Felvett teljesítmény P1: 1390 W.
• Névleges teljesítmény P2: 1 kW.
• Névleges áramerősség: 6,1 A.
• Indítóáram: 28,4 A.
• Névleges fordulatszám: 2870 ford./perc.
• Szivattyú védettségi fokozata: IP44.
• Szigetelési osztály: F.
• Kábelhossz: 1,5 m.
• Csatlakozódugó: Schuko E/F típus (CEE 7/7).
• Nettó tömeg: 14,8 kg.
• Tanúsítványok: CE és EAC.

A JP 5-48 PM START alkalmazási területei

Önfelszívó képességének és a PM1 általi automatikus vezérlésnek köszönhetően ez a nyomásfokozó egység különböző háztartási és kerti vízellátási alkalmazásokhoz alkalmas.

• Nyomásfokozás háztartási rendszerekben.
• Vízellátás lakóházak számára.
• Kerti öntözés.
• Esővíz-hasznosítás.
• Szivattyúzás tartályokból és ciszternákból.
• Olyan rendszerek, ahol a fogyasztás alapján automatikus indítás és leállítás szükséges.

Kompakt megoldás a víznyomás növelésére

A Grundfos JP 5-48 PM START egyetlen egységben egyesíti a nagy teljesítményű önfelszívó szivattyút és a PM1 elektronikus vezérlőt. Az 1,5 bar-os automatikus indítás, a szárazonfutás elleni védelem, a ciklikus kapcsolgatás elleni védelem és a beépített visszacsapó szelep praktikus rendszert biztosít a vízellátás automatizálásához.

Az 5 m³/h névleges térfogatárammal, 45,6 méteres emelőmagassággal, akár 8 méteres szívómagassággal és AISI 304 rozsdamentes acél házzal rendelkező JP 5-48 PM START különösen ajánlott azoknak, akik robusztus, háztartási, öntözési és vízhasznosítási alkalmazásokra kész Grundfos nyomásfokozó egységet keresnek.
