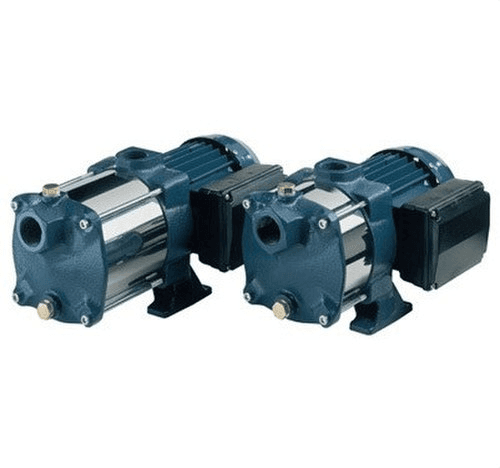

Ebara Compact BM/15G Watercontrol nyomásfokozó szivattyú csoport

A Ebara COMPACT BM/15G WATERCONTROL nyomásfokozó egység, cikkszám: 623GP05110710, egy automatikus nyomásfokozó berendezés, amely egy 1,1 kW / 1,5 LE teljesítményű vízszintes, többfokozatú centrifugál szivattyúból és egy WATERCONTROL elektronikus nyomáskapcsolóból áll. Kifejezetten arra tervezték, hogy növelje a nyomást és automatikus vízellátást biztosítson családi házakban, öntözőrendszerekben, kisebb kertekben és más olyan alkalmazásokban, ahol tiszta víz szállítására van szükség egy kompakt, csendes és automatikusan működő berendezéssel.

A COMPACT BM/15G szivattyú az Ebara által közzétett hidraulikus görbén belül akár 7,2 m³/h teljesítményt is nyújt, és ennél az átfolyásnál 22 méter emelőmagasságot ér el. Öntöttvas szivattyúházat és tartót, AISI 304 rozsdamentes acél külső köpenyt, technopolimer járókereket és diffúzorokat, valamint AISI 416 rozsdamentes acél tengelyt tartalmaz. A WATERCONTROL szabályzó automatikusan indítja és leállítja a szivattyút a fogyasztási pontok nyitásakor és zárásakor, továbbá védi a szivattyút a szárazon futás ellen.

Automatikus nyomásfokozó egység házakhoz és öntözéshez

Az Ebara a COMPACT nyomásfokozó egységeket olyan alkalmazásokhoz fejleszti, ahol automatikus vízellátásra vagy elégtelen hálózati nyomás növelésére van szükség.

Gyakori felhasználási területei:

• Családi házak nyomásfokozása.
• Nyomás növelése elégtelen hálózati nyomás esetén.
• Vízellátás tartályokból.
• Kisebb öntöző- és szórórendszerek.
• Járműmosás.
• Tiszta víz átemelése és mozgatása.
• Bizonyos gépekbe és ipari berendezésekbe történő beépítés.

A végleges kiválasztást úgy kell elvégezni, hogy ellenőrizni kell: a szükséges térfogatáram és emelőmagasság beleesik-e a szivattyú működési görbéjébe.

COMPACT BM/15G vízszintes többfokozatú centrifugálszivattyú

A berendezés egy vízszintes, többfokozatú centrifugálszivattyút használ. A több hidraulikai fokozat alkalmazása lehetővé teszi a magas nyomás elérését kompakt kialakítás mellett, ezért különösen alkalmas nyomásfokozó feladatokra.

Az Ebara a COMPACT sorozatot emellett alacsony zajszintjéről, könnyű kezelhetőségéről, robusztus szerkezetéről és egyszerű szállíthatóságáról emeli ki.

1,1 kW / 1,5 LE teljesítmény

A COMPACT BM/15G motorjának névleges teljesítménye 1,1 kW, ami 1,5 LE-nek felel meg.

A motor 2 pólusú aszinkron, kényszerhűtéses, és ebben a változatban egyfázisú tápellátásra készült.

230 V-os egyfázisú tápellátás

A 623GP05110710 cikkszámú változat 230 V ±10 %, 50 Hz egyfázisú kivitel.

A szivattyú tartalmazza:

• Kondenzátor: 31,5 µF.
• Kondenzátor feszültsége: 450 V.
• Felvett áram: kb. 7,3 A.
• Automatikus visszaállású termikus túláramvédelem: beépített.

A berendezés tápkábellel és Schuko típusú csatlakozódugóval kerül szállításra, ami megkönnyíti az üzembe helyezést, ha az elektromos hálózat megfelel a gyártó előírásainak.

A COMPACT BM/15G hidraulikai teljesítménye

Az Ebara hivatalos táblázata a szivattyú emelőmagasságának alakulását mutatja a térfogatáram függvényében.

• 1,2 m³/h: 59 m.v.o.
• 1,8 m³/h: 58 m.v.o.
• 2,4 m³/h: 56 m.v.o.
• 3,0 m³/h: 54 m.v.o.
• 3,6 m³/h: 51,5 m.v.o.
• 4,8 m³/h: 44,5 m.v.o.
• 6,0 m³/h: 34,5 m.v.o.
• 7,2 m³/h: 22 m.v.o.

Ezek az adatok lehetővé teszik az egység méretezését a szükséges egyidejű térfogatáram és az áthidalandó nyomás vagy magasság alapján.

Akár 7,2 m³/h a közzétett görbén belül

A COMPACT BM/15G esetében az Ebara műszaki táblázata 7,2 m³/h, azaz 120 l/perc térfogatáramig ad meg teljesítményt, ennél a pontnál az emelőmagasság körülbelül 22 méter.

Nem szabad összekeverni a maximális térfogatáramot bármely telepítéshez ajánlott térfogatárammal: a megfelelő üzemi pontot a nyomásveszteségek, a geometriai magasság és a fogyasztási pontokon szükséges maradéknyomás figyelembevételével kell kiválasztani.

WATERCONTROL automatikus vezérlés

Ez a változat az Ebara WATERCONTROL elektronikus nyomáskapcsolót tartalmazza, amely a szivattyú működésének automatizálásáért felel.

A szabályzó érzékeli a vízigényt, és automatikusan elindítja a szivattyút, amikor egy csapot vagy szelepet megnyitnak. A fogyasztás megszűnésekor ismét leállítja a szivattyút.

Így a felhasználó nyomás alatti vízellátást kap anélkül, hogy a szivattyút kézzel kellene be- és kikapcsolnia.

Szárazon futás elleni védelem

A WATERCONTROL egyik fő funkciója a szivattyú védelme vízhiány esetén.

Ha a berendezés szárazon futást érzékel, leállítja a szivattyút, hogy megelőzze azokat a károkat, amelyek a hidraulikai elemek hűtéséhez és kenéséhez szükséges folyadék hiányában keletkezhetnek.

A szabályzó továbbá állapotjelző fényekkel és visszaállító gombbal is rendelkezik.

1,5 bar indítási nyomás

Az Ebara által használt WATERCONTROL 1,5 bar indítási nyomással rendelkezik.

Ez az indítási nyomás a WATERCONTROL modellen fix, és nem állítható.

Ezt a tulajdonságot figyelembe kell venni a rendszer tervezésekor, különösen akkor, ha a szivattyú és a fogyasztási pontok között jelentős magasságkülönbség van.

WATERCONTROL legfeljebb 1,1 kW-os szivattyúkhoz

A WATERCONTROL elektronikus nyomáskapcsoló műszaki adatai:

• Tápellátás: 230 V egyfázisú ±10 %.
• Frekvencia: 50/60 Hz.
• Maximális áramerősség: 10 A.
• Maximális szivattyúteljesítmény: 1,1 kW.
• Indítási nyomás: 1,5 bar.
• Maximális nyomás: 10 bar.
• Maximális hőmérséklet: 60 °C a szabályzó esetében.
• Védettség: IP65.
• Manométer: tartozék.
• Csatlakozás: 1".

A WATERCONTROL által megengedett maximális teljesítmény megegyezik a beépített COMPACT BM/15G szivattyú 1,1 kW-os teljesítményével.

Fix fordulatszámú rendszer

A COMPACT BM/15G WATERCONTROL egy fix fordulatszámú nyomásfokozó egység. A WATERCONTROL automatizálja a szivattyú indítását és leállítását, de nem frekvenciaváltóként működik.

Ezért a működés közben rendelkezésre álló nyomás a térfogatáram függvényében a szivattyú hidraulikus görbéje szerint változik.

10 bar maximális üzemi nyomás

A COMPACT szivattyú 10 bar maximális üzemi nyomást enged meg.

A hidraulikus rendszernek tartalmaznia kell azokat az elemeket, amelyek biztosítják, hogy ne lépjék túl a szivattyúra, a szabályzóra és a csatlakoztatott egyéb alkatrészekre vonatkozó határértékeket.

Tiszta víz, legfeljebb 40 °C

Az Ebara a COMPACT sorozatnál a szállított folyadék maximális hőmérsékletét 40 °C-ban határozza meg.

A berendezés elsősorban tiszta víz mozgatására és nyomásfokozására szolgál. Nem használható kémiailag agresszív folyadékokhoz, szilárd anyagokat tartalmazó vizekhez vagy olyan közegekhez, amelyek tulajdonságai nem kompatibilisek a szivattyú anyagaival.

Öntöttvas szivattyúház

A szivattyú robusztus kialakítású, és az egyes alkatrészek funkciójának megfelelően különböző anyagokat használ:

• Szivattyúház: öntöttvas.
• Tartó: öntöttvas.
• Külső köpeny: AISI 304 rozsdamentes acél.
• Járókerekek: technopolimer.
• Diffúzorok: technopolimer.
• Tengely: AISI 416 rozsdamentes acél.
• Mechanikus tömítés: szén / kerámia / NBR.

AISI 304 rozsdamentes acél külső köpeny

Az AISI 304 rozsdamentes acél külső köpeny ellenállást és védelmet biztosít a hidraulikus egységnek, az öntöttvas házzal és tartóval együtt a COMPACT sorozatban.

IP44 elektromos védelem a szivattyúnál

A COMPACT BM/15G motorja IP44 védettségi fokozattal és F osztályú szigeteléssel rendelkezik.

A WATERCONTROL szabályzó ezzel szemben magasabb, IP65 védettséget biztosít.

Ezek az osztályok nem helyettesítik a megfelelő telepítési hely kiválasztását, amely védett az elárasztás, fagy és egyéb környezeti hatások ellen, amelyek befolyásolhatják a működést.

G 1¼" szívócsatlakozás

A COMPACT BM/15 szivattyú G 1¼" szívócsatlakozással rendelkezik.

A saját szivattyú nyomócsatlakozása G 1", ami kompatibilis a kimenetre szerelt WATERCONTROL nyomáskapcsolóval.

• A szivattyú szívóoldala: G 1¼".
• A szivattyú nyomóoldala: G 1".
• A WATERCONTROL csatlakozása: 1".

A szívóvezeték helyes méretezése különösen fontos a túlzott nyomásveszteség és a szivattyú működési problémáinak elkerülése érdekében.

Kompakt és alacsony zajszintű szivattyú

Az Ebara a COMPACT egységeket alacsony zajszintű, kis méretű és ellenálló szerkezetű berendezésként jellemzi.

Ezek a tulajdonságok megkönnyítik a használatukat olyan háztartási telepítésekben, ahol az egységet gépészeti helyiségben, garázsban vagy a lakóépülethez közeli más területen kell elhelyezni.

A BM/15 szivattyú méretei

A nyomásfokozó egység alapját képező egyfázisú COMPACT BM/15 szivattyú kb. 438 mm hosszúságú és kb. 15,9 kg tömegű, a WATERCONTROL szabályzót és az egységhez hozzáadott egyéb elemeket nem számítva.

Ezek az adatok kizárólag a szivattyúra vonatkoznak, és nem értelmezhetők a teljesen összeszerelt egység méreteként vagy tömegként.

Vízellátás tartályból vagy elégtelen nyomású hálózatból

Az Ebara a COMPACT egységet nyomás alatti víz elosztására tartályból is ajánlja, mind bizonyos szívási feltételek mellett, mind nyomás alatti üzemben, valamint olyan hálózatok erősítésére, amelyek nem biztosítanak elegendő nyomást.

A szívórendszert gondosan kell megtervezni, hogy elkerülhetők legyenek a levegőbeszívások, a túlzott nyomásveszteségek vagy a kavitációt okozó körülmények.

Minimális tárolás

Ez a WATERCONTROL-os kivitel elektronikus szabályzót használ nagy hidropneumatikus tartály helyett. Az Ebara ezt minimális tárolású megoldásként sorolja be.

Ez kompakt egységet eredményez, és egyszerűsíti a rendszert a 20, 24 vagy 50 literes nyomástartályos COMPACT változatokhoz képest.

Ebara 623GP05110710 műszaki adatai

• Márka: Ebara.
• Cikkszám: 623GP05110710.
• Modell: COMPACT BM/15G WATERCONTROL.
• Típus: automatikus háztartási nyomásfokozó egység.
• Szivattyúk száma: 1.
• Szivattyútípus: vízszintes többfokozatú centrifugálszivattyú.
• Szabályzás: WATERCONTROL elektronikus nyomáskapcsoló.
• Fordulatszám: fix.
• Teljesítmény: 1,1 kW.
• Teljesítményegyenérték: 1,5 LE.
• Tápellátás: 230 V egyfázisú ±10 %.
• Frekvencia: 50 Hz a szivattyúnál.
• A szivattyú felvett árama: 7,3 A.
• Kondenzátor: 31,5 µF / 450 V.
• Maximális térfogatáram a görbén: 7,2 m³/h.
• Emelőmagasság 7,2 m³/h-nál: 22 m.v.o.
• Emelőmagasság 6 m³/h-nál: 34,5 m.v.o.
• Emelőmagasság 4,8 m³/h-nál: 44,5 m.v.o.
• Emelőmagasság 3 m³/h-nál: 54 m.v.o.
• Emelőmagasság 1,2 m³/h-nál: 59 m.v.o.
• Maximális üzemi nyomás: 10 bar.
• Maximális folyadékhőmérséklet: 40 °C.
• Szivattyúház: öntöttvas.
• Tartó: öntöttvas.
• Külső köpeny: AISI 304 rozsdamentes acél.
• Járókerekek és diffúzorok: technopolimer.
• Tengely: AISI 416 rozsdamentes acél.
• Mechanikus tömítés: szén / kerámia / NBR.
• Motor: 2 pólusú aszinkron.
• Hűtés: kényszerhűtéses.
• Szigetelés: F osztály.
• Szivattyú védettsége: IP44.
• Termikus túláramvédelem: beépített, automatikus visszaállással.
• Szívócsatlakozás: G 1¼".
• Szivattyú nyomócsatlakozása: G 1".
• Szivattyú tömege: kb. 15,9 kg.
• Szivattyú hossza: kb. 438 mm.

A WATERCONTROL nyomáskapcsoló jellemzői

• Működés: automatikus indítás és leállítás igény szerint.
• Szárazon futás elleni védelem: igen.
• Indítási nyomás: 1,5 bar.
• Indítási nyomás szabályozása: nem.
• Maximális nyomás: 10 bar.
• Tápellátás: 230 V egyfázisú ±10 %.
• Frekvencia: 50/60 Hz.
• Maximális áramerősség: 10 A.
• Maximális szivattyúteljesítmény: 1,1 kW.
• Maximális hőmérséklet: 60 °C.
• Védettség: IP65.
• Manométer: igen.
• Csatlakozás: 1".
• Működésjelző fények: igen.
• Visszaállító gomb: igen.

Ebara nyomásfokozó egység automatikus vízellátáshoz

Az Ebara COMPACT BM/15G WATERCONTROL egy 1,5 LE-s többfokozatú szivattyút kombinál automatikus elektronikus szabályzással, kompakt megoldást kínálva olyan rendszerekhez, amelyeknél növelni kell a nyomást vagy tartályból kell vizet elosztani.

Hidraulikus görbéje akár 7,2 m³/h teljesítményt is lehetővé tesz, míg az öntöttvas ház, az AISI 304 köpeny és a rozsdamentes tengely robusztus kialakítást biztosít tiszta vizes alkalmazásokhoz. A WATERCONTROL automatizálja az indítást és leállítást, manométert tartalmaz, és védi a rendszert a vízhiány ellen, megkönnyítve a mindennapi használatot.

Teljesítménye alapján különösen alkalmas háztartási nyomásfokozásra, családi házakhoz, kerti öntözéshez és más tiszta vizes ellátási alkalmazásokhoz, amelyek a térfogatáram- és nyomásgörbéjén belül maradnak.
