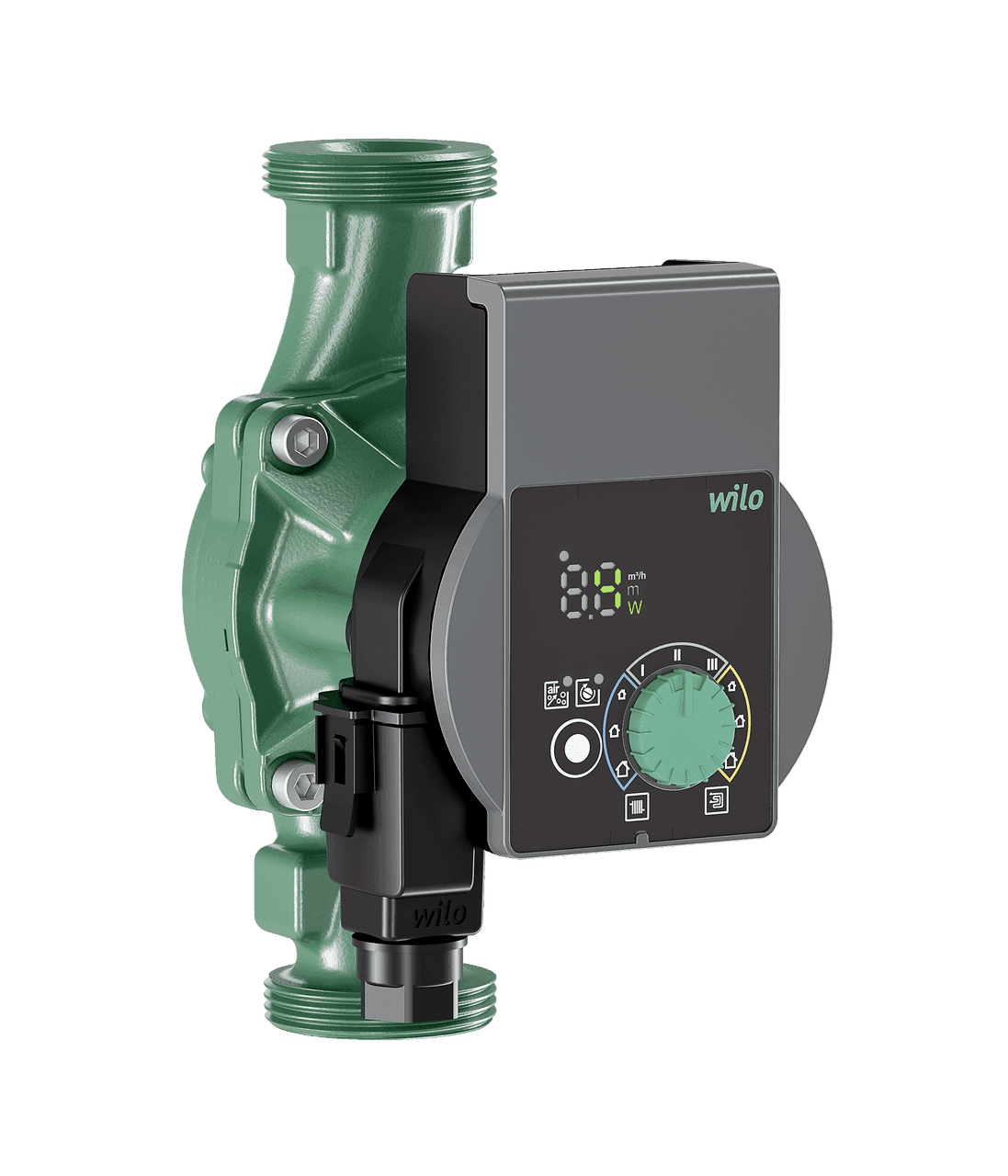

Wilo Yonos PICO 25/1-8-130 keringető szivattyú

A Wilo Yonos PICO 25/1-8-130 keringető szivattyú, cikkszám: 4215518, egy nagy hatásfokú, elektronikus, nedvestengelyes szivattyú, amelyet fűtési és klímatechnikai rendszerekben történő vízkeringetésre terveztek. Maximális térfogatárama 4,4 köbméter/óra, maximális emelőmagassága 7,6 méter, kompakt beépítési hossza pedig 130 milliméter.

Az ECM technológiájú szinkronmotorral és beépített elektronikus szabályzással ellátott készülék a rendszer hidraulikai igényeihez igazítja működését. Lehetővé teszi a változó differenciálnyomás, az állandó differenciálnyomás vagy a három görbével rendelkező állandó fordulatszám kiválasztását, így radiátoros rendszerekben és padlófűtési körökben egyaránt jól használható.

Elektronikus Wilo Yonos PICO 25/1-8-130 keringető szivattyú

A Wilo Yonos PICO egy karbantartásmentes, nedvestengelyes keringető szivattyú, menetes csatlakozással és a differenciálnyomás folyamatos elektronikus szabályzásával.

130 milliméteres, csatlakozások közötti kompakt kialakítása különösen előnyös olyan helyeken, ahol korlátozott a rendelkezésre álló hely, miközben megőrzi a 25/1-8 változathoz tartozó hidraulikai teljesítményt.

Maximális térfogatáram 4,4 köbméter/óra

A szivattyú maximális térfogatárama 4,4 köbméter/óra. A tényleges üzemi térfogatáram a rendszer munkapontjától, a nyomásveszteségektől és a kiválasztott szabályzási módtól függ.

Az elektronikus szabályzás automatikusan igazítja a motor működését, hogy ne kelljen folyamatosan maximális teljesítménnyel dolgoznia, amikor a kör kisebb térfogatáramot igényel.

7,6 méteres maximális emelőmagasság

A Yonos PICO 25/1-8-130 7,6 méteres maximális emelőmagasságot biztosít, így a működési tartományán belül nagyobb nyomásveszteségű rendszerekben is alkalmazható.

A végső kiválasztásnál figyelembe kell venni a szükséges térfogatáramot és a körben igényelt differenciálnyomást.

Három szabályzási mód

A Wilo különböző működési stratégiákat kínál, hogy a szivattyú a hidraulikai rendszer sajátosságaihoz igazítható legyen.

• Változó differenciálnyomás: a kért térfogatáram csökkenésével fokozatosan csökkenti a differenciálnyomást.
• Állandó differenciálnyomás: gyakorlatilag állandó értéken tartja a kiválasztott nyomást.
• Állandó fordulatszám: 3 fix működési görbe közül lehet választani.

Radiátorokhoz és padlófűtéshez

A szabályzási módok az alkalmazás szerint választhatók. A Wilo kifejezetten figyelembe veszi a radiátoros rendszerek és padlófűtés beállításait, megkönnyítve a szivattyú üzembe helyezését.

Termosztatikus szelepekkel szerelt rendszerekben a változó differenciálnyomás-szabályzás használható, míg az állandó differenciálnyomás számos padlófűtési rendszerhez megfelelő.

LED kijelző működési információkkal

A szivattyú szegmenses LED kijelzővel rendelkezik, amelyen a fő paraméterek közvetlenül a készülék elejéről leolvashatók.

A kijelző az alábbi információkat jeleníti meg:

• Beállított érték.
• Aktuális térfogatáram.
• Azonnali villamosenergia-fogyasztás.
• Hibakódok.

Ez az információ megkönnyíti az üzembe helyezést, valamint az ellenőrzési és karbantartási feladatokat.

Vezérlés a Wilo zöld gombbal

A beállítás a jellegzetes Wilo zöld gombbal történik, amellyel kiválasztható a szabályzási mód és a működési értékek.

Az előlapi kezelőszerv és a LED kijelző kombinációja lehetővé teszi a fő beállítások közvetlen elvégzését a szivattyún.

Kézi légtelenítő funkció

A Wilo Yonos PICO 25/1-8-130 kézi légtelenítő funkcióval rendelkezik, amely megkönnyíti a motorházban lévő levegő eltávolítását.

Ez a funkció különösen hasznos az első üzembe helyezéskor vagy a rendszer feltöltése és karbantartása után.

Automatikus feloldás

A motor blokkolásálló, és automatikus feloldó funkcióval rendelkezik, amely bizonyos helyzetekben segíti a működés helyreállítását.

A szivattyú kézi újraindítással és beépített motorvédelemmel is rendelkezik.

ECM technológiájú szinkronmotor

A szivattyú ECM technológiájú szinkronmotort és beépített elektronikus teljesítményszabályzást használ. Ez a technológia lehetővé teszi a motor fordulatszámának a kör hidraulikai igényeihez igazítását.

A fordulatszám-tartomány megközelítőleg 500 és 4 800 fordulat/perc között van.

4 és 75 watt közötti villamosenergia-fogyasztás

A villamosenergia-fogyasztás a kiválasztott működési ponttól függően változik. A Wilo 4 watt minimális és 75 watt maximális fogyasztást ad meg.

A motor névleges teljesítménye 58 watt. Az elektronikus szabályzás lehetővé teszi a fogyasztás csökkentését, amikor a térfogatáram- vagy nyomásigény csökken.

0,23 vagy annál kisebb energiahatékonysági index

A Yonos PICO 25/1-8-130 0,23 vagy annál kisebb energiahatékonysági indexszel rendelkezik.

Az ECM motor és az elektronikus szabályzás lehetővé teszi az energiafogyasztás valós rendszerigényekhez igazítását, elkerülve az egyetlen fordulatszámon történő folyamatos működést.

230 voltos egyfázisú tápellátás

A szivattyú 230 voltos egyfázisú tápellátásra készült, 10 százalékos tűréssel, és 50 vagy 60 hertzes frekvencián működtethető.

Az elektromos csatlakozás a Wilo gyorscsatlakozóval történik, amelyet a szerelés és a karbantartás során a kábelezés egyszerűsítésére fejlesztettek ki.

-10 és 95 Celsius-fok közötti közeg-hőmérséklet

A szivattyúzott közeg megengedett hőmérséklete -10 és 95 Celsius-fok között van.

A megengedett környezeti hőmérséklet -10 és 40 Celsius-fok között van, miközben a közeg maximális hőmérséklete 95 Celsius-fok marad a Wilo által meghatározott feltételek mellett.

10 bar maximális üzemi nyomás

A szivattyú 10 bar maximális üzemi nyomást visel el.

A Wilo továbbá 0,5 méteres minimális bemeneti magasságot 50 Celsius-foknál és 3 métereset 95 Celsius-foknál határoz meg, ezeket az értékeket a megfelelő hidraulikai feltételek biztosítása érdekében be kell tartani.

DN 25 csatlakozás és 130 milliméteres beépítési hossz

A Yonos PICO 25/1-8-130 menetes csatlakozásokkal és rövid csatlakozási távolsággal rendelkezik, így könnyen beépíthető kompakt helyekre.

• Csőcsatlakozás: G 1 1/2.
• Alternatív csatlakozás: RP 1.
• Névleges átmérő: DN 25.
• Menetek közötti hossz: 130 milliméter.

A 130 milliméteres beépítési hossz a Yonos PICO 25/1-8 180 milliméteres változatához képest az egyik fő különbség.

Strapabíró anyagok fűtési és klímatechnikai rendszerekhez

A szivattyú különböző, zárt hidraulikus körökben való használatra kiválasztott anyagokat kombinál:

• Szivattyúház: szürkeöntvény.
• Járókerék: 40 százalék üvegszállal erősített polipropilén.
• Tengely: rozsdamentes acél.
• Csapágyak: fémmel impregnált szén.

Nedvestengelyes kialakítása lehetővé teszi, hogy a rotor-csapágy egység a gyártó által meghatározott használati feltételek mellett ne igényeljen hagyományos karbantartást.

Beépített szennyeződés-szűrő

A Wilo a szivattyú alapfelszereltségének részeként szennyeződés-szűrőt is megad.

Ez az elem a megbízható hidraulikai és motorüzem elősegítését szolgáló belső kialakítás része.

IPX4D védelem és F szigetelési osztály

A motor IPX4D védettséggel és F szigetelési osztállyal rendelkezik.

A szivattyú megfelel a Wilo által megadott elektromágneses összeférhetőségi előírásoknak, és CE, VDE valamint EAC jóváhagyásokkal és jelölésekkel rendelkezik.

Kompakt méretek

A 130 milliméteres modell úgy készült, hogy kevés helyet foglaljon el a rendszerben.

• Teljes hossz: 138 milliméter.
• Magasság: 102 milliméter.
• Szélesség: 143 milliméter.
• Beépítési hossz: 130 milliméter.
• Megközelítő nettó tömeg: 1,8 kilogramm.

A Wilo Yonos PICO 25/1-8-130 műszaki jellemzői

• Márka: Wilo.
• Termékcsalád: Yonos PICO.
• Cikkszám: 4215518.
• Modell: Yonos PICO 25/1-8-130.
• EAN: 4048482758503.
• Terméktípus: elektronikus, nedvestengelyes keringető szivattyú.
• Alkalmazás: fűtés és klímatechnika.
• Maximális térfogatáram: 4,4 köbméter/óra.
• Maximális emelőmagasság: 7,6 méter.
• Maximális üzemi nyomás: 10 bar.
• Minimális közeg-hőmérséklet: -10 Celsius-fok.
• Maximális közeg-hőmérséklet: 95 Celsius-fok.
• Környezeti hőmérséklet: -10 és 40 Celsius-fok között.
• Tápellátás: 230 voltos egyfázisú, 10 százalékos tűréssel.
• Frekvencia: 50 vagy 60 hertz.
• Motor névleges teljesítménye: 58 watt.
• Minimális fogyasztás: 4 watt.
• Maximális fogyasztás: 75 watt.
• Minimális fordulatszám: 500 fordulat/perc.
• Maximális fordulatszám: 4 800 fordulat/perc.
• Energiahatékonysági index: 0,23 vagy annál kisebb.
• Szabályzási módok: változó differenciálnyomás, állandó differenciálnyomás és állandó fordulatszám 3 görbével.
• Kijelző: szegmenses LED kijelző.
• Megjelenített adatok: beállított érték, aktuális térfogatáram, villamosenergia-fogyasztás és hibakódok.
• Légtelenítő funkció: kézi.
• Automatikus feloldás: igen.
• Kézi újraindítás: igen.
• Beépített motorvédelem: igen.
• Blokkolásálló motor: igen.
• Szennyeződés-szűrő: igen.
• Elektromos csatlakozás: Wilo gyorscsatlakozó.
• Hidraulikus csatlakozás: G 1 1/2.
• Alternatív csatlakozás: RP 1.
• Névleges átmérő: DN 25.
• Beépítési hossz: 130 milliméter.
• Szivattyúház: szürkeöntvény.
• Járókerék: üvegszállal erősített polipropilén.
• Tengely: rozsdamentes acél.
• Csapágyak: fémmel impregnált szén.
• Védettség: IPX4D.
• Szigetelési osztály: F.
• Teljes hossz: 138 milliméter.
• Magasság: 102 milliméter.
• Szélesség: 143 milliméter.
• Megközelítő nettó tömeg: 1,8 kilogramm.
• Jóváhagyások és jelölések: CE, VDE és EAC.

Kompakt, nagy hatásfokú szivattyú igényes körökhöz

A Wilo Yonos PICO 25/1-8-130 a 7,6 méteres maximális emelőmagasságot és a 4,4 köbméter/óra térfogatáramot mindössze 130 milliméteres csatlakozási távolsággal ötvözi, így különösen praktikus, ha kis helyen van szükség nagy teljesítményű keringető szivattyúra.

ECM motorja, elektronikus szabályzása, LED kijelzője, légtelenítő funkciója, automatikus feloldása, három működési módja és Wilo gyorscsatlakozója megkönnyíti a telepítést és a beállítást radiátoros, padlófűtési és egyéb fűtési, illetve klímatechnikai rendszerekben.
