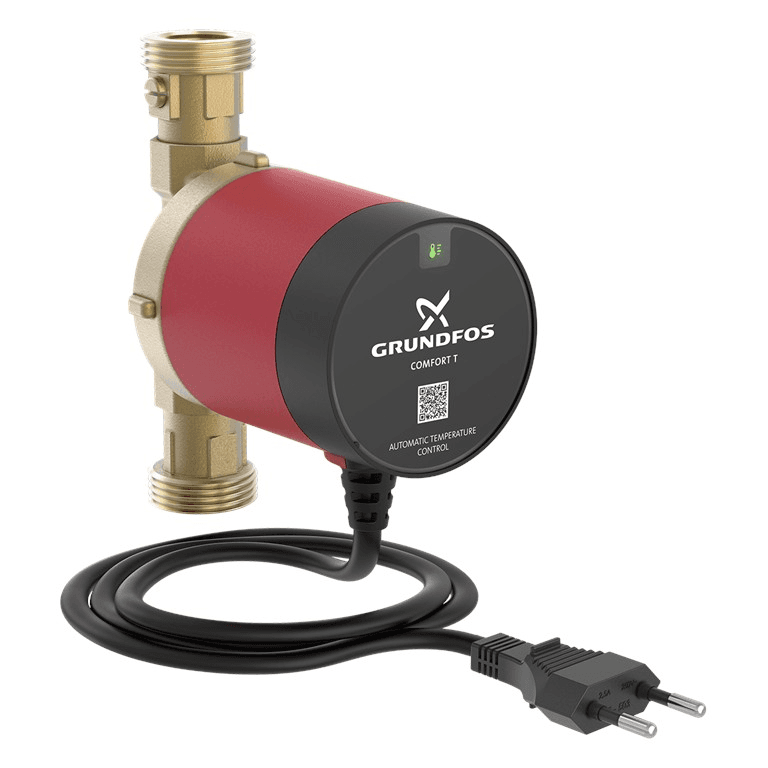

Grundfos COMFORT 15-14 BX T keringető szivattyú

A Grundfos COMFORT 15-14 BX T keringető szivattyú, 93094846 cikkszám, lakossági használatra tervezett használati melegvíz-visszakeringtető rendszerekhez készült. Működése a meleg vizet a visszatérő vezetéken keringeti, hogy csökkentse a várakozási időt a melegvíz megérkezéséig a fogyasztási pontokon, és mérsékelje a vízpazarlást, amíg a kívánt hőmérséklet el nem éri a rendszert.

Ez a BX T változat sárgaréz szivattyúházzal rendelkezik, amely ivóvízhez alkalmas, továbbá beépített elzáró- és visszacsapó szeleppel, külső G 1 csatlakozással és automatikus hőmérséklet-szabályozással. Emellett alacsony fogyasztású állandómágneses motort, beépített hőmérséklet-érzékelőt, szárazon futás elleni védelmet és a szivattyúház hőszigetelését is tartalmazza.

Kifejezetten használati melegvíz-visszakeringtetéshez tervezett keringető

A Grundfos COMFORT 15-14 BX T kifejezetten használati melegvíz-visszakeringtető körökhöz készült. A szivattyú a hőtermelő vagy tároló és a fogyasztási pontok között keringeti a vizet a visszatérő ágon keresztül, segítve a melegvíz rendelkezésre állását a rendszerben.

A Grundfos szerint a COMFORT szivattyúk lakóépületekhez készültek, és a csővezetékek elrendezésétől függően bizonyos nagyobb lakossági rendszerekben is alkalmazhatók.

Automatikus hőmérséklet-szabályozás

A T betű jelöli ezt a változatot mint hőmérséklet-szabályozással ellátott szivattyút. A COMFORT folyamatosan méri a víz hőmérsékletét a beépített érzékelő segítségével, és automatikusan igazítja az indítási és leállítási pontokat.

Nem szükséges a felhasználónak manuálisan beállítania a kapcsolási hőmérsékletet. Az elektronika a rendszerben mért maximális hőmérséklet alapján határozza meg a működési határokat.

Példaként a Grundfos megadja, hogy ha a rendszerben mért maximális hőmérséklet 45 Celsius-fok, a szivattyú leállhat, amikor a víz megközelítőleg 41 Celsius-fok fölé emelkedik, és újraindulhat, amikor kb. 38 Celsius-fok alá csökken.

A rendszer maximális hőmérsékletét a készülék időszakosan újraértékeli, így a szabályozás a valós üzemi körülményekhez igazodik.

T változat időzítő és AUTOADAPT nélkül

A COMFORT 15-14 BX T-t meg kell különböztetni ugyanazon család TDT és TA változataitól. Ez a modell kifejezetten automatikus hőmérséklet-szabályozással rendelkezik.

• COMFORT T: hőmérséklet alapú szabályozás.
• COMFORT TDT: időzítő és hőmérséklet alapú szabályozás.
• COMFORT TA: AUTOADAPT szabályozás a fogyasztási szokások és a hőmérséklet alapján.

A 93094846 cikkszám a BX T változathoz tartozik, ezért nem tartalmazza a TDT változat digitális időzítőjét, illetve a TA verzió szokásalapú tanulását.

Legfeljebb 0,5 köbméter/óra térfogatáram

A COMFORT 15-14 sorozat hidraulikai teljesítménye kifejezetten használati melegvíz-visszakeringtető körökhöz van méretezve:

• Maximális térfogatáram: 0,5 köbméter/óra.
• Maximális emelőmagasság: 1,2 méter.
• Maximális kimeneti nyomás: 10 bar.
• Minimális bemeneti nyomás: 0,05 bar.

Ezek a jellemzők lehetővé teszik a szükséges keringtetést a háztartási melegvíz-visszatérő körökben anélkül, hogy a feladathoz túlméretezett szivattyúra lenne szükség.

Mindössze 5–7 wattos villamos fogyasztás

A Grundfos COMFORT állandómágneses motort használ, amelyet alacsony energiafogyasztásra terveztek.

• Villamos fogyasztás: 5–7 watt.
• Tápellátás: 1 × 230 volt.
• Frekvencia: 50/60 Hz.
• Készülékosztály: kettős szigetelés.
• Védettség: IP44.

A szivattyú körülbelül 1,5 méteres tápkábellel és csatlakozódugóval kerül szállításra, ami megkönnyíti az elektromos bekötést a telepítés során.

Gömbrotoros motor

A COMFORT gömbrotoros kialakítást alkalmaz. A Grundfos ezt a szerkezetet a vízkőlerakódás okozta elakadások kockázatának csökkentésére és a különböző keménységű vizekkel való megbízható működés elősegítésére használja.

A gyártó szerint a szivattyú korlátozás nélküli vízkeménység mellett is üzemeltethető, ami különösen fontos a kemény vizű területeken lévő használati melegvíz-rendszerekben.

Szárazon futás elleni védelem

A szivattyú elektronikus szárazon futás elleni védelemmel rendelkezik. Ha a készülék főként levegővel működik, az elektronika ismételten leállítja a rotort a csapágy védelme érdekében.

Miután a kör megfelelően fel van töltve és légtelenítve van, a szivattyú visszatérhet a normál működéshez.

Sárgaréz szivattyúház ivóvízhez

A hidraulikus ház sárgarézből készül, amelyet a Grundfos ebben a családban ivóvízzel érintkező alkatrészként alkalmaz.

A szivattyú emellett rendelkezik ivóvízre vonatkozó jóváhagyásokkal, mint például UBA, WRAS és ACS, valamint CE és VDE biztonsági tanúsításokkal.

Beépített elzáró- és visszacsapó szelep

A BX jelölés a gyárilag felszerelt változatot az alábbiakkal azonosítja:

• Beépített elzárószelep.
• Beépített visszacsapó szelep.

Ezek a szelepek megkönnyítik a telepítést és a karbantartást. A visszacsapó szelep megakadályozza az ellenirányú áramlást, míg az elzárószelep lehetővé teszi a szivattyú leválasztását bizonyos beavatkozások során.

Külső G 1 csatlakozás

A 93094846 cikkszám külső G 1 csatlakozással és 140 milliméteres beépítési hosszúsággal rendelkezik.

• Csatlakozás: G 1 külső menet.
• Csatlakozások közötti hossz: 140 milliméter.
• Bruttó tömeg: kb. 1,14 kilogramm.
• Nettó tömeg: kb. 1,24 kilogramm.

Ezeket a jellemzőket ellenőrizni kell a rendelkezésre álló hely és a meglévő csatlakozások alapján, amikor a szivattyút más keringető helyettesítésére használják.

Legfeljebb 95 Celsius-fokos vízhőmérséklet

A Grundfos széles hőmérséklet-tartományt ad meg a szivattyúzott közegre:

• Minimális folyadékhőmérséklet: 2 Celsius-fok.
• Maximális folyadékhőmérséklet: 95 Celsius-fok.

A szivattyú kizárólag az ivóvíz keringtetésére szolgál a gyártó által meghatározott feltételek mellett.

Alacsony zajszint

Az állandómágneses motor és a rotor kialakítása csendes működést biztosít. A Grundfos 22 dB(A)-nál nem nagyobb zajszintet ad meg.

Ez az alacsony akusztikai szint különösen alkalmas lakóépületekben, ahol a szivattyú lakott terek közelében is elhelyezhető.

Beépített hőszigetelés

A szivattyúhoz szivattyúház-szigetelő burkolat tartozik. Ez az elem segít csökkenteni a hőveszteséget a sárgaréz házból a környezet felé.

A hőmérséklet-szabályozás ezt kiegészíti azzal, hogy megakadályozza a szivattyú folyamatos működését, amikor a körben a víz hőmérséklete már elegendő.

Hőveszteség csökkentése hőmérséklet-szabályozással

A folyamatosan, napi 24 órában működő keringetőhöz képest a Grundfos szerint a hőmérséklet-szabályozott üzemmód segíthet csökkenteni a visszakeringtetéshez kapcsolódó hőveszteséget.

A gyártó által a COMFORT sorozatra közzétett összehasonlító adatok szerint a T szabályozás körülbelül 25%-kal csökkentheti a visszakeringtetési hőveszteséget a folyamatos működéshez képest, bár a tényleges megtakarítás a rendszer kialakításától, szigetelésétől, hőmérsékleteitől és a fogyasztási szokásoktól függ.

Kompakt telepítés

A kompakt kialakítás megkönnyíti a szűk helyeken történő szerelést. A Grundfos többféle fejpozíciót is engedélyez, a telepítési útmutatóban megadott helyzetek és követelmények betartása mellett.

A hőmérséklet-szabályozással ellátott változatoknál a Grundfos javasolja, hogy az érzékelő ne legyen közvetlenül kitéve a használati melegvíz-termelő hőjének. Egyebek mellett körülbelül 50 centiméteres távolságot ír elő a vízmelegítőtől.

Telepítés és üzembe helyezés

A szivattyú üzembe helyezése előtt a rendszert megfelelően fel kell tölteni, át kell öblíteni és légteleníteni kell a levegő eltávolításához.

A COMFORT rendelkezik szárazon futás elleni védelemmel, de a gyártó szerint ezt nem szabad a kör megfelelő üzembe helyezésének helyettesítésére használni.

A telepítés során a szivattyúházon jelzett áramlási irányt is be kell tartani.

Egyszerű karbantartás

A szétszerelhető kialakítás lehetővé teszi a fej és a ház szétválasztását tisztítási munkákhoz. A rotor eltávolítható a vízkőlerakódások eltávolítása érdekében, a Grundfos karbantartási útmutatóját követve.

A BX változat beépített elzárószelepe megkönnyíti bizonyos motorral kapcsolatos műveleteket anélkül, hogy a teljes rendszert le kellene üríteni.

A Grundfos COMFORT 15-14 BX T alkalmazási területei

A szivattyú elsősorban használati melegvíz-visszakeringtető körökhöz készült lakossági rendszerekben, visszatérő ággal.

Különböző melegvíz-előállító rendszerek része lehet, amennyiben a hidraulikai kialakítás kompatibilis, és a Grundfos által megadott üzemi feltételek teljesülnek.

A csomag tartalma

A Grundfos dokumentációja szerint a csomag tartalma:

• COMFORT 15-14 BX T keringető szivattyú.
• Beépített tápkábel csatlakozódugóval.
• Szivattyúház-szigetelő burkolat.
• Beépített elzárószelep a BX változatban.
• Beépített visszacsapó szelep a BX változatban.
• Gyors telepítési és használati útmutató.

A Grundfos COMFORT 15-14 BX T műszaki adatai

• Márka: Grundfos.
• Termékcsalád: COMFORT.
• Modell: COMFORT 15-14 BX T.
• Cikkszám: 93094846.
• Alkalmazás: használati melegvíz-visszakeringtetés.
• Közeg: ivóvíz.
• Szabályozási mód: automatikus hőmérséklet-szabályozás.
• Hőmérséklet-érzékelő: beépített.
• Maximális térfogatáram: 0,5 köbméter/óra.
• Maximális emelőmagasság: 1,2 méter.
• Folyadékhőmérséklet: 2–95 Celsius-fok.
• Maximális kimeneti nyomás: 10 bar.
• Minimális bemeneti nyomás: 0,05 bar.
• Ház anyaga: sárgaréz.
• Csatlakozás: G 1 külső menet.
• Beépítési hossz: 140 milliméter.
• Visszacsapó szelep: beépített.
• Elzárószelep: beépített.
• Motor: állandómágneses.
• Rotor kialakítása: gömbrotoros.
• Villamos fogyasztás: 5–7 watt.
• Feszültség: 230 volt.
• Frekvencia: 50/60 Hz.
• Elektromos osztály: kettős szigetelés.
• Védettség: IP44.
• Zajszint: legfeljebb 22 dB(A).
• Szárazon futás elleni védelem: igen.
• Megengedett vízkeménység: a Grundfos által nem korlátozott.
• Tápkábel: kb. 1,5 méter, csatlakozódugóval.
• Házszigetelés: tartozék.
• Nettó tömeg: kb. 1,14 kilogramm.
• Ivóvíz-jóváhagyások: UBA, WRAS és ACS.
• Biztonsági jóváhagyások: CE és VDE.

Használati melegvíz-visszakeringtetés automatikus szabályozással és alacsony fogyasztással

A Grundfos COMFORT 15-14 BX T egy kompakt egységben egyesíti a háztartási melegvíz-visszakeringtető rendszerekhez szükséges fő funkciókat: ivóvízhez alkalmas sárgaréz ház, automatikus hőmérséklet-szabályozás, visszacsapó szelep, elzárószelep, szárazon futás elleni védelem és mindössze 5–7 wattos állandómágneses motor.

G 1 csatlakozása, 140 milliméteres beépítési hossza, csendes működése és automatikus hőmérsékletszabályozása miatt a 93094846 cikkszám különösen praktikus megoldás olyan használati melegvíz-rendszerekhez, ahol fontos a gyors melegvíz-ellátás és a szivattyú felesleges folyamatos működésének elkerülése.
