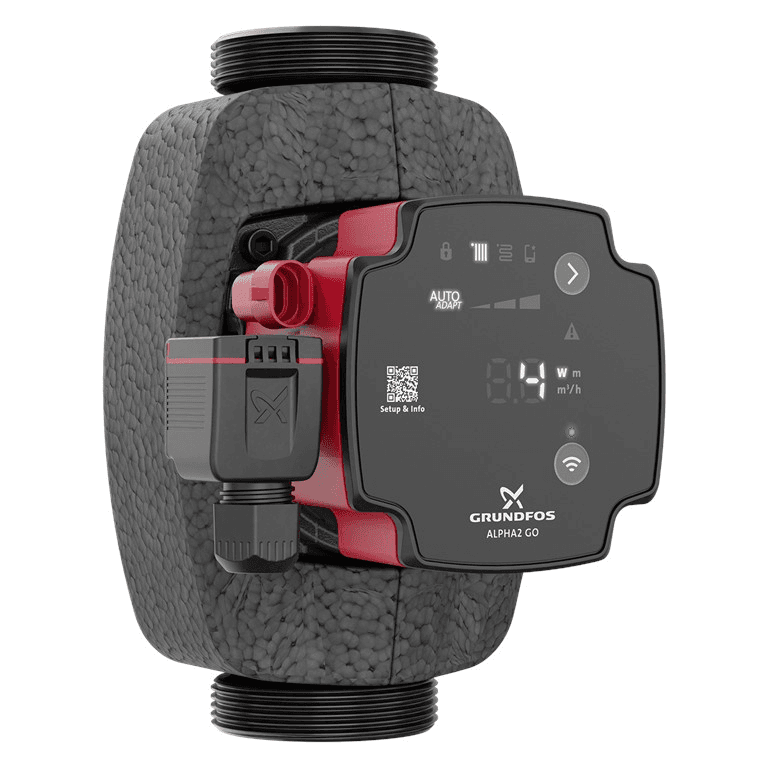

Grundfos ALPHA2 GO 32-60 180 keringető szivattyú

A Grundfos ALPHA2 GO 32-60 180 keringető szivattyú, cikkszám 93074214, egy nagy hatásfokú elektronikus keringető szivattyú, amelyet fűtési és klimatizálási rendszerekben a víz mozgatására terveztek. Maximális emelőmagassága 6 méter, névleges térfogatárama 1,9 m³/h, moduláló elektromos teljesítménye mindössze 3–37 W, menetes G 2" csatlakozásokkal és 180 mm beépítési hosszal rendelkezik.

Az ALPHA2 GO fejlett szabályozási és üzembe helyezési funkciókat kínál, beleértve a AUTOADAPT, arányos nyomás, állandó nyomás, állandó térfogatáram, állandó görbe és PWM bemenet lehetőségeket. Emellett közvetlenül csatlakoztatható a Grundfos GO alkalmazáshoz, megkönnyítve a vezetett beállítást, a hidraulikai beszabályozást, a meglévő keringető szivattyúk cseréjét, a levegőérzékelést és a rendszerdiagnosztikát.

Keringető szivattyú 6 méteres maximális emelőmagassággal

A Grundfos ALPHA2 GO 32-60 180 6 m maximális emelőmagasságot biztosít. A 93074214 cikkszámhoz a Grundfos 1,9 m³/h térfogatáram és 3,26 m emelőmagasság névleges pontot ad meg.

A tényleges üzemi pont a kör hidraulikai ellenállásától, a szükséges térfogatáramtól és a kiválasztott szabályozási módtól függ.

Elektronikusan kommutált motorjának és beépített frekvenciaváltójának köszönhetően a keringető szivattyú folyamatosan képes igazítani fordulatszámát és fogyasztását a rendszer valós igényeihez.

Intelligens AUTOADAPT szabályozás

Az ALPHA2 GO tartalmazza az AUTOADAPT funkciót, amely a rendszer hőigénye alapján automatikusan optimalizálja a szivattyú üzemi pontját.

Az AUTOADAPT arányos nyomás és állandó nyomás esetén is elérhető, így a szerelőnek nem kell manuálisan egyetlen beállítási pontot kiválasztania.

A Grundfos az AUTOADAPT funkciót olyan tipikus alkalmazásokhoz ajánlja, mint a radiátoros fűtési rendszerek és a padlófűtési körök.

Különböző szabályozási módok

A Grundfos ALPHA2 GO különböző vezérlési módokkal teszi lehetővé a hidraulikai működés igazítását az eltérő rendszerekhez:

• Arányos nyomás: a differenciálnyomást a szükséges térfogatáram változásához igazítja, különösen alkalmas termosztatikus szelepekkel szerelt radiátoros rendszerekhez.
• Állandó nyomás: a térfogatáram változása mellett is stabil differenciálnyomást tart fenn, különösen hasznos padlófűtési rendszerekben és osztó-gyűjtős rendszerekben.
• Állandó térfogatáram: a beállított térfogatáram fenntartására szabályoz.
• Állandó görbe: rögzített, kiválasztott görbe szerint működik.
• AUTOADAPT: automatikusan optimalizálja a szivattyú beállítási pontját.
• PWM vezérlés: lehetővé teszi a fordulatszám külső, kompatibilis vezérlővel történő szabályozását.

PWM bemenet külső vezérléshez

Az ALPHA2 GO PWM bemenettel rendelkezik, így egy külső rendszer pontosan vezérelheti a keringető szivattyú fordulatszámát kompatibilis jel segítségével.

Ez a tulajdonság különösen előnyös, ha a szivattyú kazánokkal, hőszivattyúkkal vagy más olyan hőtermelőkkel van összekapcsolva, amelyek közvetlenül képesek elektronikus keringető szivattyút vezérelni.

Közvetlen kapcsolat a Grundfos GO alkalmazással

Az ALPHA2 GO közvetlenül csatlakoztatható a Grundfos GO alkalmazáshoz, amely további eszközöket biztosít a szakemberek számára a telepítéshez, üzembe helyezéshez és karbantartáshoz.

A közvetlen kommunikáció kompatibilis mobileszközről több funkcióhoz is hozzáférést biztosít, többek között:

• Vezetett beállítás.
• Vezérlési mód kiválasztása.
• Beállítási pont kiszámítása és konfigurálása.
• AUTOADAPT.
• Hidraulikai beszabályozás.
• Levegőérzékelés és légtelenítés.
• Üzemi adatok megtekintése.
• Események, figyelmeztetések és riasztások naplózása.
• Üzemeltetési előzmények.
• Segítség más keringető szivattyúk cseréjéhez.

Vezetett beállítás a pontos üzembe helyezéshez

A Grundfos GO az ALPHA2 GO számára vezetett beállítás funkciót kínál. A szerelő megadja a körrel kapcsolatos alapinformációkat, az alkalmazás pedig segít meghatározni a legmegfelelőbb vezérlési módot és beállítási pontot.

Sok alkalmazásban az ajánlott beállítás az AUTOADAPT lehet. Ha ez a mód nem a legmegfelelőbb, az alkalmazás segít egy konkrét beállítási pont kiszámításában a rendszer hidraulikai viszonyai alapján.

Különösen alkalmas keringető szivattyúk cseréjére

Az ALPHA2 GO sorozatot úgy is fejlesztették, hogy megkönnyítse a meglévő keringető szivattyúk cseréjét.

A Grundfos GO segítségével azonosítható egy régi keringető szivattyú, és ellenőrizhető, melyik ALPHA GO modell felel meg helyettesítőként. Az ALPHA2 GO különösen alkalmas önálló szivattyúk, valamint az UPM3 és UPM4 család bizonyos beépített modelljeinek kiváltására.

Kompatibilis cserék esetén az alkalmazás lehetővé teszi a lecserélt szivattyú üzemi görbéinek reprodukálását, megkönnyítve az új berendezés illesztését a meglévő rendszerhez.

Levegőérzékelés és légtelenítés

Az ALPHA2 GO levegőérzékelő funkcióval rendelkezik, amely a Grundfos GO segítségével aktiválható.

Amikor a szivattyú levegőt érzékel a járókerék körül, ideiglenesen impulzusos működésre vált, hogy segítsen a levegőt a rendszer légtelenítő elemei felé továbbítani.

Ez a funkció megkönnyíti az üzembe helyezést, és segít felismerni a levegő jelenlétéből adódó hidraulikai problémákat. Nem helyettesíti azonban a rendszer megfelelő kialakítását és szakszerű légtelenítését.

Szárazon futás elleni védelem

A keringető szivattyú szárazon futás elleni védelemmel rendelkezik. Ha a rotor körül elégtelen folyadékmennyiséget érzékel, az elektronika leállíthatja a szivattyút a védelem érdekében.

Az esemény riasztási jelzésekkel megjeleníthető, és az ALPHA2 GO eseménynaplójában rögzítésre kerül a könnyebb diagnosztika érdekében.

Robusztus indítás blokkolás ellen

A Robust Startup funkció célja az indítási problémák csökkentése, amelyeket szennyeződés, magnetit vagy vízkőlerakódás okozhat.

Ha a rotor ellenállásba ütközik, a motor újra próbálkozik, a rendelkezésre álló maximális nyomatékot használva a mozgás helyreállítására.

Ez a funkció különösen hasznos hosszabb ideig üzemen kívül lévő fűtési rendszereknél.

Kerámia tengely és csapágyak

Az ALPHA2 GO kerámia tengelyt és csapágyakat használ, amelyek a működés során csökkentett kopásra lettek tervezve.

A belső hézagok időbeli kisebb változása hozzájárul a stabil működés fenntartásához és a mechanikai kopással összefüggő zajok csökkentéséhez.

Eseménynapló és diagnosztika

A Grundfos GO-val való kapcsolat lehetővé teszi a történeti információk megtekintését, megkönnyítve a karbantartási és diagnosztikai műveleteket.

Az elérhető adatok között szerepelnek az alábbi trendek:

• Térfogatáram.
• Emelőmagasság.
• Becsült folyadékhőmérséklet.
• Üzemciklusok időtartama.
• Figyelmeztetések és riasztások.

Ezek az adatok segítik a szerelőt a rendszer hidraulikai viselkedésének elemzésében és az esetleges rendellenességek feltárásában.

Hidraulikai beszabályozás Grundfos GO-val

Az ALPHA2 GO lehetővé teszi a hidraulikai beszabályozási feladatok elvégzését a Grundfos GO alkalmazás támogatásával.

A megfelelően beszabályozott rendszer a szükséges térfogatáramot egyenletesen osztja el a különböző hőleadók vagy körök között, segítve az alul- vagy túlkeringtetett zónák elkerülését.

Ez a funkció különösen praktikus több radiátoros vagy padlófűtési körrel rendelkező rendszerekben.

Magas energiahatékonyság EEI 0,18 értékkel

A 93074214 cikkszám 0,18-as energiahatékonysági indexszel, EEI-vel rendelkezik.

A felvett elektromos teljesítmény az alábbi tartományban szabályozódik:

• Minimális teljesítmény: 3 W.
• Maximális teljesítmény: 37 W.

A szivattyú a hidraulikai igényekhez automatikusan igazítja működését, így kisebb igény esetén nem működik folyamatosan maximális teljesítményen.

220-240 V-os egyfázisú tápellátás

A Grundfos ALPHA2 GO 32-60 180 220-240 V-os, 50/60 Hz-es egyfázisú elektromos táplálással működik.

Az áramfelvétel körülbelül 0,04 és 0,40 A között van.

A szivattyú elektronikus hővédelemmel rendelkezik, és F szigetelési osztályú.

Gyors elektromos csatlakoztatás

A Grundfos az ALPHA2 GO-t szerszám nélküli szerelési csatlakozóval szereli fel, amelyet az új telepítések és cserék kábelezésének egyszerűsítésére és gyorsítására fejlesztettek ki.

Ez a tulajdonság különösen hasznos a gyakran szivattyút cserélő szakemberek számára.

G 2" hidraulikai csatlakozások

A 93074214 cikkszám G 2" menetes csatlakozásokat használ az ISO 228-1 szabványnak megfelelően.

Ez fontos különbség az ALPHA2 GO 25-60 változatokhoz képest, amelyek G 1½" csatlakozással rendelkeznek. Csere előtt ellenőrizni kell mind a csatlakozások méretét, mind a beépítési hosszt.

180 mm-es beépítési hossz

A modell nevében szereplő 180 a 180 mm-es csatlakozási távolságra utal.

Ez a méret megkönnyíti a beépítést számos fűtési és klimatizálási rendszerbe, és különösen fontos ellenőrizni, amikor a szivattyú egy már meglévő keringető szivattyút vált ki.

10 bar maximális üzemi nyomás

A szivattyú 10 bar maximális üzemi nyomásra van tervezve.

A hidraulikai csatlakozások PN 10 besorolásúak, ezért a rendszert úgy kell kialakítani, hogy ez a határ a működés során ne legyen túllépve.

2 és 110 °C közötti folyadékhőmérséklet

A Grundfos a 93074214 cikkszámhoz 2 és 110 °C közötti folyadékhőmérséklet-tartományt ad meg.

A szivattyú környezetében megengedett környezeti hőmérséklet 0 és 55 °C között van.

Ezek a feltételek lehetővé teszik a különböző zárt fűtési és klimatizálási körökben való használatot, feltéve hogy a közeg és a rendszer többi eleme kompatibilis.

Öntöttvas szivattyúház

A hidraulikus ház EN-GJL-150 öntöttvasból készül, amelyet gyakran használnak zárt körökbe szánt keringető szivattyúknál.

A járókerék megerősített kompozit anyagból készül PES-szel és üvegszállal.

IP44 védelem

A Grundfos ALPHA2 GO 32-60 180 IP44 védettségi fokozattal rendelkezik.

A telepítést a megengedett beépítési helyzetek, a környezeti feltételek és a Grundfos által megadott elektromos előírások betartásával kell elvégezni.

A Grundfos 93074214 műszaki jellemzői

• Márka: Grundfos.
• Termékcsalád: ALPHA2 GO.
• Modell: ALPHA2 GO 32-60 180.
• Cikkszám: 93074214.
• Típus: nagy hatásfokú elektronikus keringető szivattyú.
• Alkalmazás: fűtés és klimatizálás.
• Névleges térfogatáram: 1,9 m³/h.
• Névleges emelőmagasság: 3,26 m.
• Maximális emelőmagasság: 6 m.
• Beépítési hossz: 180 mm.
• Csatlakozás típusa: menetes G.
• Csatlakozás mérete: G 2".
• Csatlakozási szabvány: ISO 228-1.
• Névleges nyomás: PN 10.
• Maximális üzemi nyomás: 10 bar.
• Folyadékhőmérséklet: 2-110 °C.
• Környezeti hőmérséklet: 0-55 °C.
• Tápellátás: 1 x 220-240 V.
• Frekvencia: 50/60 Hz.
• Minimális felvett teljesítmény: 3 W.
• Maximális felvett teljesítmény: 37 W.
• Minimális áram: 0,04 A.
• Maximális áram: 0,40 A.
• Energiahatékonysági index EEI: 0,18.
• Frekvenciaváltó: beépített.
• Hővédelem: elektronikus.
• Védettségi fokozat: IP44.
• Szigetelési osztály: F.
• Ház anyaga: EN-GJL-150 öntöttvas.
• Járókerék anyaga: megerősített kompozit.
• Arányos nyomás: igen.
• Állandó nyomás: igen.
• Állandó térfogatáram: igen.
• Állandó görbe: igen.
• AUTOADAPT: igen.
• PWM bemenet: igen.
• Kompatibilis a Grundfos GO-val: igen.
• Vezetett beállítás: igen.
• Levegőérzékelés és légtelenítés: igen.
• Szárazon futás elleni védelem: igen.
• Robusztus indítás: igen.
• Hidraulikai beszabályozás: igen, Grundfos GO-val.
• Esemény- és trendnapló: igen.
• Fej tájolása: 9H.
• Tanúsítványok: CE és VDE.
• Nettó tömeg: 2,09 kg.
• Bruttó tömeg: 2,27 kg.
• EAN: 5715467404418.

Intelligens keringető szivattyú fűtéshez és klimatizáláshoz

A Grundfos ALPHA2 GO 32-60 180 6 méteres maximális emelőmagasságot, G 2" csatlakozást, 180 mm beépítési hosszt és 3–37 W alacsony fogyasztást kombinál az ALPHA2 GO sorozat intelligens funkcióival.

Az arányos nyomás, állandó nyomás, állandó térfogatáram, állandó görbe és AUTOADAPT szerinti szabályozás lehetővé teszi, hogy különböző hidraulikai rendszerekhez igazodjon, míg a PWM bemenet megkönnyíti a külső vezérlőkkel való integrációt.

A vezetett beállítás, a levegőérzékelés, a szárazon futás elleni védelem, a hidraulikai beszabályozás és a Grundfos GO-n keresztüli diagnosztika további eszközöket biztosít a szerelő számára, így különösen teljes körű megoldást jelent mind új telepítésekhez, mind meglévő keringető szivattyúk cseréjéhez és korszerűsítéséhez.
