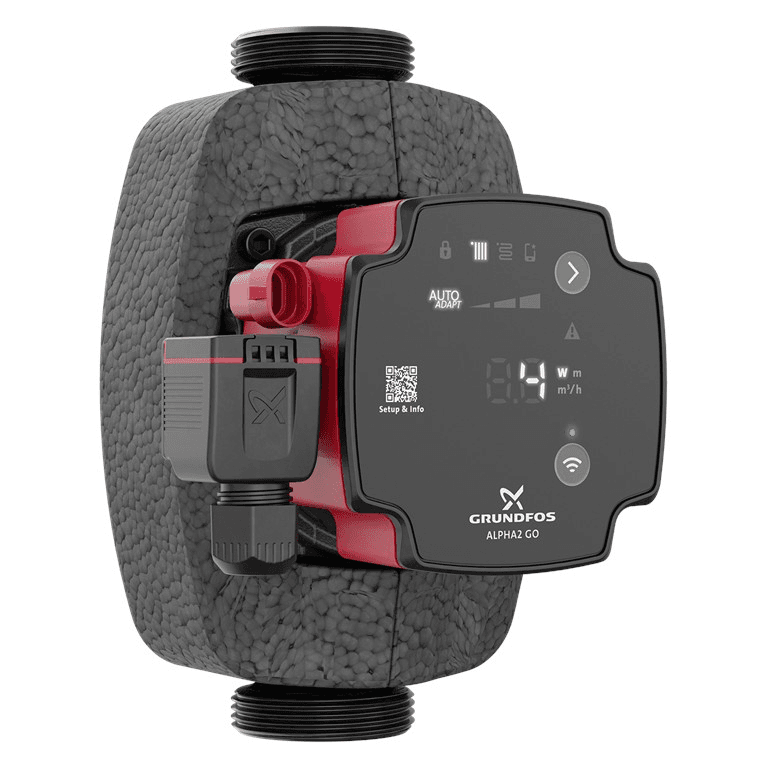

Grundfos ALPHA2 GO 25-60 180 keringető szivattyú

A Grundfos ALPHA2 GO 25-60 180 keringető szivattyú, cikkszám 93074216, egy nagy hatásfokú elektronikus keringető szivattyú, amelyet fűtési és klímatechnikai rendszerekben történő vízszállításra terveztek. Maximális emelőmagassága 6 méter, névleges térfogatárama 1,9 m³/h, moduláló villamosenergia-fogyasztása mindössze 3–37 W, csatlakozása G 1½", beépítési hossza pedig 180 mm.

Az ALPHA2 GO fejlett hidraulikus szabályozást ötvöz közvetlen Grundfos GO kapcsolattal, lehetővé téve a szivattyú beállítását, az AUTOADAPT használatát, a hidraulikai beszabályozást, a történeti adatok lekérdezését, a hibák diagnosztizálását és a meglévő keringető szivattyúk egyszerű cseréjét. Kifejezetten alkalmas radiátoros rendszerekhez, padlófűtéshez és egyéb zárt fűtési, illetve klímakörökhöz.

Keringető szivattyú 6 méteres maximális emelőmagassággal

A Grundfos ALPHA2 GO 25-60 180 6 m maximális emelőmagasságot biztosít. A 93074216 cikkszámhoz a Grundfos 1,9 m³/h térfogatáramot és 3,26 m emelőmagasságot ad meg névleges pontként.

A tényleges üzemi pont a rendszer nyomásveszteségétől, a szükséges térfogatáramtól és a kiválasztott szabályozási módtól függ.

Az elektronikusan kommutált motor és a beépített frekvenciaváltó révén a szivattyú képes a működését a rendszer igényeihez igazítani, ahelyett hogy a terheléstől függetlenül állandó fordulatszámon működne.

Intelligens AUTOADAPT vezérlés

Az ALPHA2 GO tartalmazza az AUTOADAPT technológiát, amely lehetővé teszi, hogy a szivattyú automatikusan optimalizálja a beállítási pontot a rendszer igényei alapján.

Az AUTOADAPT arányos nyomás és állandó nyomás szabályozás mellett is elérhető, és csökkenti annak szükségességét, hogy manuálisan válasszunk ki egy konkrét üzemi pontot.

A Grundfos ezt a megoldást radiátoros rendszerekhez és padlófűtési rendszerekhez egyaránt ajánlja.

Különböző szabályozási módok

A szivattyú többféle vezérlési stratégia kiválasztását teszi lehetővé, hogy alkalmazkodjon az adott rendszer hidraulikai viselkedéséhez:

• Arányos nyomás: a differenciálnyomást a szükséges térfogatáramhoz igazítja, különösen hasznos termosztatikus szelepekkel szerelt radiátoros rendszerekben.
• Állandó nyomás: a differenciálnyomást állandó szinten tartja a térfogatáram változása mellett is, ami gyakori megoldás padlófűtési rendszerekben.
• Állandó térfogatáram: a szivattyút a beállított térfogatáram fenntartására szabályozza.
• Állandó görbe: rögzített üzemi görbe szerinti működést tesz lehetővé.
• AUTOADAPT: automatikusan a terheléshez igazítja az üzemi pontot.

A beállítási pontok a Grundfos GO segítségével az adott rendszer jellemzőihez igazíthatók.

PWM bemenet külső vezérléshez

Az ALPHA2 GO PWM bemenettel rendelkezik, amely lehetővé teszi a keringető szivattyú fordulatszámának pontos vezérlését egy kompatibilis külső jellel.

Ez különösen hasznos olyan rendszerekben, ahol a kazán, hőszivattyú vagy más külső vezérlő közvetlenül irányítja a keringető működését.

Közvetlen kapcsolat a Grundfos GO alkalmazással

Az ALPHA2 GO Bluetooth kapcsolattal rendelkezik, így közvetlenül csatlakozik a Grundfos GO alkalmazáshoz kompatibilis mobileszközről.

Ez a kapcsolat fejlett digitális telepítési, beállítási és diagnosztikai funkciókhoz biztosít hozzáférést további kommunikációs interfészek nélkül.

A Grundfos GO-val elérhető lehetőségek többek között:

• Vezérelt beállítás.
• Vezérlési mód kiválasztása.
• Beállítási pont számítása.
• AUTOADAPT konfigurálása.
• Hidraulikai beszabályozás.
• Üzemi adatok lekérdezése.
• Események, figyelmeztetések és riasztások naplózása.
• Előzményadatok megjelenítése.
• Segítség meglévő keringető szivattyúk cseréjéhez.

Vezérelt telepítési beállítás

A Grundfos GO vezérelt beállítás funkciója megkönnyíti az új rendszerekben történő üzembe helyezést.

Az alkalmazás információkat kér a rendszerről, és segít kiválasztani a megfelelő szabályozási módot és beállítási pontot. Ha szükséges, az ajánlott konfiguráció AUTOADAPT-ot is használhat, hogy a szivattyú automatikusan optimalizálja működését.

Kifejezetten meglévő keringető szivattyúk cseréjére is tervezve

Az ALPHA2 GO sorozatot különösen úgy alakították ki, hogy megkönnyítse a régi vagy beépített keringető szivattyúk cseréjét.

A Grundfos GO segítségével a szerelő megkeresheti a meglévő modellt, és ellenőrizheti a megfelelő alternatívát. Az ALPHA2 GO akár a lecserélendő kompatibilis szivattyúk görbéinek reprodukálására is beállítható.

A Grundfos külön kiemeli, hogy különböző önálló keringető szivattyúk és az UPM3 és UPM4 családok integrált modelljeinek cseréjére is alkalmas.

Levegőérzékelés és légtelenítő funkció

Az ALPHA2 GO levegőérzékeléssel rendelkezik. Amikor a rendszer levegőt érzékel a járókerék körül, a keringető pulzáló működést hozhat létre, hogy segítsen azt a legközelebbi légtelenítő elem felé továbbítani.

Ez a funkció megkönnyíti az üzembe helyezést, és segíthet azonosítani a levegő jelenlétéből adódó keringési problémákat.

A funkció nem helyettesíti a megfelelő hidraulikai légtelenítő elemek alkalmazását.

Szárazon futás elleni védelem

A szivattyú szárazon futás elleni védelemmel rendelkezik, amely megóvja a berendezést, ha nincs elegendő folyadék a rotor körül.

Ha rendellenes állapotot észlel, az elektronika leállíthatja vagy korlátozhatja a működést, és a diagnosztika megkönnyítésére megfelelő jelzést adhat.

Robusztus indítás a blokkolások ellen

A Robust Startup funkció célja, hogy csökkentse a szennyeződés, magnetit vagy vízkőlerakódás okozta blokkolási problémákat.

Ha a rotor ellenállásba ütközik, a motor ismételt indítási kísérleteket végez nagy nyomatékkal, hogy megpróbálja helyreállítani a mozgást.

Ez a tulajdonság különösen hasznos a rendszer hosszabb inaktivitási időszakai után.

Kerámia tengely és csapágyak

A Grundfos az ALPHA2 GO-ban kerámia tengelyt és csapágyakat alkalmaz. Ezek az alkatrészek működés közben kisebb kopást mutatnak, és hozzájárulnak a hézagok növekedésének korlátozásához, amely idővel zajt okozhatna.

Előzményadatok és diagnosztika

A Grundfos GO segítségével üzemi információk kérhetők le, amelyek megkönnyítik a rendszer elemzését és diagnosztikáját.

Az alkalmazás hozzáférést biztosít az eseménytörténethez és az olyan paraméterekhez kapcsolódó trendekhez, mint:

• Térfogatáram.
• Emelőmagasság.
• A folyadék becsült hőmérséklete.
• Az üzemi ciklusok időtartama.

Ezek az adatok segítik a szakembert a rendszer viselkedésének elemzésében és az esetleges rendellenességek feltárásában.

Hidraulikai beszabályozás a Grundfos GO segítségével

Az ALPHA2 GO hidraulikai beszabályozási eszközöket is kínál a Grundfos GO alkalmazáson keresztül.

A megfelelő beszabályozás segít a térfogatáram helyes elosztásában a különböző hőleadók és körök között, elkerülve az egyenetlenségeket, amelyek eltérő hőmérsékletű helyiségeket vagy felesleges fogyasztást okozhatnak.

Nagy energiahatékonyság EEI 0,18 értékkel

A 93074216 cikkszám 0,18 energiahatékonysági indexszel, EEI értékkel rendelkezik.

Felvett villamos teljesítménye a hidraulikai igénytől és az üzemi ponttól függően mindössze 3 és 37 W között változik.

Az elektronikus szabályozás lehetővé teszi, hogy a fogyasztás igazodjon a rendszerhez, és ne működjön folyamatosan maximális teljesítményen, amikor arra nincs szükség.

220-240 V-os egyfázisú tápellátás

A Grundfos ALPHA2 GO 25-60 180 220-240 V-os, 50/60 Hz-es egyfázisú elektromos tápellátással működik.

Az áramfelvétel körülbelül 0,04 és 0,40 A között alakul.

A hővédelem elektronikusan vezérelt, a motor pedig F szigetelési osztályú.

Szerszám nélküli elektromos csatlakozó

A szivattyú szerszám nélküli elektromos csatlakoztatásra tervezett szerelési csatlakozóval rendelkezik, ami megkönnyíti a szerelést és csökkenti az üzembe helyezés vagy csere idejét.

180 mm-es beépítési hossz

Ennek a keringető szivattyúnak a 180-as jelölése a 180 mm-es csatlakozási távolságot jelenti.

Ez a méret gyakori a fűtési keringető szivattyúknál, és különösen fontos meglévő szivattyú cseréjekor, mivel a csatlakozó menettel együtt kell ellenőrizni.

G 1½" csatlakozások

A Grundfos 93074216 G 1½" menetes csatlakozásokkal rendelkezik az ISO 228-1 szabvány szerint.

A csatlakozások nyomásbesorolása PN 10.

10 bar maximális üzemi nyomás

A szivattyú 10 bar maximális üzemi nyomásra van tervezve.

A rendszert úgy kell kialakítani és védeni, hogy normál működés közben ez az érték ne lépje túl a megengedett határt.

Víz hőmérséklete 2 és 110 °C között

A 93074216 cikkszámhoz tartozó dokumentáció 2 és 110 °C közötti folyadékhőmérséklet-tartományt határoz meg.

A szivattyú környezetében megengedett környezeti hőmérséklet 0 és 55 °C között van.

Ezek a feltételek lehetővé teszik a különböző zárt fűtési és klímatechnikai rendszerekben való alkalmazást, amennyiben a közeg és a többi alkatrész kompatibilis.

Öntöttvas szivattyúház

A hidraulikus ház EN-GJL-150 öntöttvasból készül.

A járókerék megerősített kompozit anyagokat használ, konkrétan üvegszállal erősített PES-t és megerősített PESU-t, amelyek alkalmasak a keringető belső működésére.

Ez a változat elsősorban zárt fűtési és klímakörökhöz készült.

IP44 védelem

Az ALPHA2 GO 25-60 180 IP44 védettségi fokozattal rendelkezik.

A telepítés során be kell tartani a helyes beépítési pozíciót, a megengedett környezeti hőmérsékletet és a Grundfos által előírt elektromos feltételeket.

A Grundfos 93074216 műszaki adatai

• Márka: Grundfos.
• Termékcsalád: ALPHA2 GO.
• Modell: ALPHA2 GO 25-60 180.
• Cikkszám: 93074216.
• Típus: nagy hatásfokú elektronikus keringető szivattyú.
• Alkalmazás: fűtés és klímatechnika.
• Névleges térfogatáram: 1,9 m³/h.
• Névleges emelőmagasság: 3,26 m.
• Maximális emelőmagasság: 6 m.
• Beépítési hossz: 180 mm.
• Csatlakozás típusa: G.
• Csatlakozás mérete: G 1½".
• Csatlakozási szabvány: ISO 228-1.
• Névleges nyomás: PN 10.
• Maximális üzemi nyomás: 10 bar.
• Folyadékhőmérséklet: 2-110 °C.
• Környezeti hőmérséklet: 0-55 °C.
• Tápellátás: 1 x 220-240 V.
• Frekvencia: 50/60 Hz.
• Minimális felvett teljesítmény: 3 W.
• Maximális felvett teljesítmény: 37 W.
• Áramfelvétel: 0,04-0,40 A.
• Energiahatékonysági index EEI: 0,18.
• Frekvenciaváltó: beépített.
• Hővédelem: elektronikus.
• Védettségi fokozat: IP44.
• Szigetelési osztály: F.
• Ház anyaga: EN-GJL-150 öntöttvas.
• Járókerék anyaga: megerősített kompozit.
• Arányos nyomás: igen.
• Állandó nyomás: igen.
• Állandó térfogatáram: igen.
• Állandó görbe: igen.
• AUTOADAPT: igen.
• PWM bemenet: igen.
• Bluetooth: beépített.
• Kompatibilis a Grundfos GO-val: igen.
• Vezérelt beállítás: igen.
• Levegőérzékelés és levegőeltávolítás: igen.
• Szárazon futás elleni védelem: igen.
• Robusztus indítás: igen.
• Hidraulikai beszabályozás: igen, Grundfos GO-val.
• Események és trendek naplózása: igen.
• Jóváhagyások: CE és VDE.
• Nettó tömeg: 1,94 kg.
• Bruttó tömeg: 2,16 kg.
• EAN: 5715467404432.

Intelligens keringető radiátorokhoz és padlófűtéshez

A Grundfos ALPHA2 GO 25-60 180 6 méteres maximális emelőmagasságot, 3–37 W közötti alacsony fogyasztást, fejlett elektronikus szabályozást és közvetlen Grundfos GO kapcsolatot kínál.

Az arányos nyomás, állandó nyomás, állandó térfogatáram és állandó görbe üzemmódok lehetővé teszik, hogy különböző körökhöz igazodjon, míg az AUTOADAPT egyszerűsíti a működés optimalizálását radiátoros és padlófűtési rendszerekben.

Az olyan funkciók, mint a levegőérzékelés, a szárazon futás elleni védelem, a robusztus indítás, a hidraulikai beszabályozás és az alkalmazáson keresztüli diagnosztika további eszközöket biztosítanak mind új telepítésekhez, mind a meglévő keringető szivattyúk cseréjéhez és korszerűsítéséhez.
