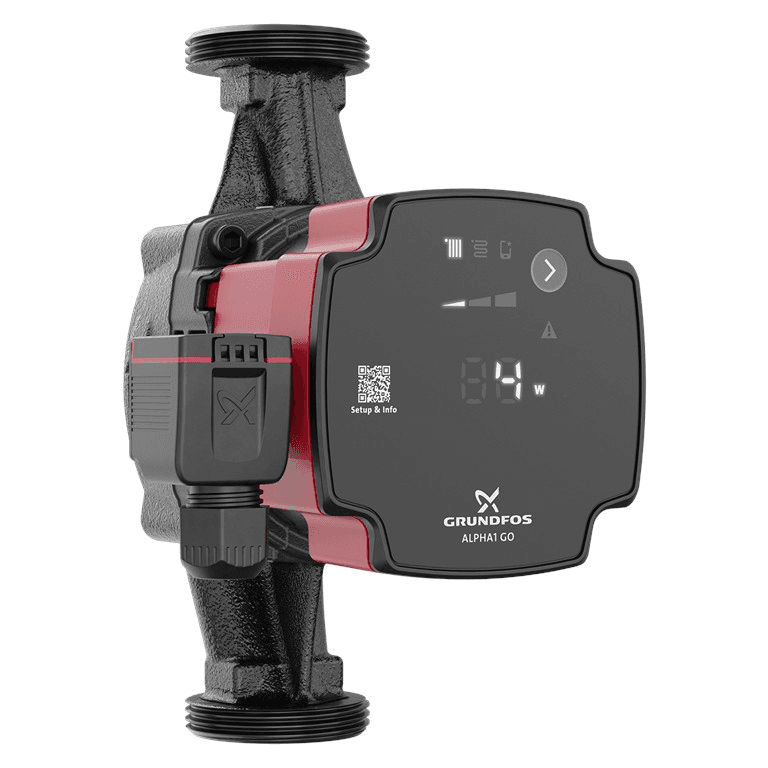

Grundfos ALPHA1 GO 25-80 180 keringető szivattyú

A Grundfos ALPHA1 GO 25-80 180 keringető szivattyú, cikkszám: 93074179, egy nagy hatásfokú elektronikus keringető szivattyú, amely fűtési és klimatizálási rendszerekhez készült. 8 méteres maximális emelőmagasságot, 2,43 m³/h névleges térfogatáramot, 4–60 W moduláló villamos teljesítményt, G 1½" menetes csatlakozásokat és 180 mm beépítési hosszt kínál.

Az ALPHA1 GO különösen új rendszerekhez, valamint önálló keringető szivattyúk és beépített UPS szivattyúk cseréjéhez lett kialakítva. Arányos nyomás, állandó nyomás és állandó görbe üzemmódokat kínál, továbbá automatikus légtelenítő funkcióval, szárazon futás elleni védelemmel és robusztus indítással segíti a megbízható üzembe helyezést.

Keringető szivattyú 8 méteres maximális emelőmagassággal

A Grundfos ALPHA1 GO 25-80 180 8 m maximális emelőmagasságot ér el, így megfelelő teljesítményt nyújt olyan rendszerekben, ahol a rendelkezésre álló nyomásnak nagyobbnak kell lennie, mint a 25-40 vagy 25-60 változatoknál.

A konkrét cikkszámhoz tartozó adatlap szerinti névleges pont:

• Névleges térfogatáram: 2,43 m³/h.
• Névleges emelőmagasság: 3,76 m.
• Maximális emelőmagasság: 8 m.

A tényleges üzemi pont a szükséges térfogatáramtól, a rendszer nyomásveszteségétől és a kiválasztott szabályozási módtól függ.

Három fő szabályozási mód

Az ALPHA1 GO többféle vezérlési móddal teszi lehetővé a működés igazítását különböző hidraulikus rendszerekhez:

• Arányos nyomás: különösen ajánlott termosztatikus szelepekkel ellátott radiátoros rendszerekhez.
• Állandó nyomás: alkalmas például padlófűtési körökhöz.
• Állandó görbe: fix görbe szerint tartja a működést a terhelés változásától függetlenül.

Ezek mindegyike több beállítási szintet kínál, így a keringető szivattyú a rendszer konkrét igényeihez igazítható.

Arányos nyomás radiátoros rendszerekhez

Arányos nyomás üzemmódban a szivattyú a rendszer által igényelt térfogatáram változásával együtt csökkenti vagy növeli a differenciálnyomást.

Ez a működés különösen előnyös termosztatikus szelepekkel szerelt radiátoros rendszerekben, ahol a szelepek záródása folyamatosan változtatja a kör hidraulikai ellenállását.

Állandó nyomás padlófűtéshez

Állandó nyomás módban az ALPHA1 GO igyekszik stabil differenciálnyomást fenntartani akkor is, ha a térfogatáram változik.

A Grundfos ezt a szabályozást különösen padlófűtési rendszerekhez és más olyan körökhöz ajánlja, ahol fontos a viszonylag állandó nyomás fenntartása.

Állandó görbe

Állandó görbe üzemmódban a szivattyú hagyományos, fix fordulatszámú keringetőhöz hasonlóan működik, a rendelkezésre álló szintek egyikének kiválasztásával.

Ez a lehetőség különösen hasznos bizonyos cseréknél, amikor egy meglévő szivattyú működését kell közel reprodukálni.

Kifejezetten keringető szivattyúk cseréjére tervezve

Az ALPHA GO termékcsalád egyik fő célja a korábban telepített szivattyúk egyszerűbb cseréje.

A Grundfos kifejezetten az ALPHA1 GO 25-80 180 modellt ajánlja a legtöbb önálló keringető szivattyú és számos kazánokba és egyéb berendezésekbe épített UPS keringető szivattyú cseréjére.

A Grundfos GO alkalmazás csereeszköze több ezer keringető szivattyú modell között keres, és ajánlást ad az új szivattyú beállítására.

Speciális mód a beállítások másolásához

Az ALPHA1 GO rendelkezik egy speciális csere móddal, amely lehetővé teszi az alkalmazás által megadott konkrét görbék kiválasztását a Grundfos GO útmutatása alapján.

Így a szerelő közelítőleg reprodukálhatja egy kompatibilis korábbi keringető szivattyú hidraulikai beállítását.

Az ALPHA2 GO-val ellentétben az ALPHA1 GO nem kapcsolódik közvetlenül Bluetooth-on keresztül az alkalmazáshoz. Az app a kiválasztást segíti, és megmutatja azt a beállítást, amelyet manuálisan kell megadni a szivattyú kezelőpaneljén.

Automatikus légtelenítő funkció

Az ALPHA1 GO automatikus légtelenítő funkcióval rendelkezik, amely segít eltávolítani a szivattyúban lévő levegőt működés közben.

Ez megkönnyíti az üzembe helyezést és csökkenti a kézi beavatkozás szükségességét, bár a teljes rendszernek természetesen megfelelő légtelenítő elemekkel is rendelkeznie kell.

Szárazon futás elleni védelem

A szivattyú szárazon futás elleni védelemmel van ellátva.

Ha a rendszerben a biztonságos működéshez szükségesnél kevesebb folyadékot érzékel, az elektronika megvédi a keringető szivattyút a víz nélküli üzem okozta esetleges károsodástól.

Robusztus indítás

A Robust Start-Up funkció nagy indítónyomatékot használ, hogy még nehezebb körülmények között is segítse a rotor elindulását.

Ez különösen hasznos hosszabb állásidő után vagy olyan kisebb lerakódások esetén, amelyek kezdetben akadályozhatják a mozgást.

Blokkolás csökkentésére tervezett tengely és csapágyak

Az ALPHA GO termékcsalád olyan tengely- és csapágykialakítást használ, amely csökkenti a blokkolás és az üledéklerakódás kockázatát.

Ha a szivattyú indításkor ellenállásba ütközik, a motor újra próbálkozik a rendelkezésre álló maximális nyomaték felhasználásával a működés helyreállítása érdekében.

Nagy energiahatékonyság EEI 0,20 értékkel

A 93074179 cikkszám 0,20-as energiahatékonysági indexszel, EEI-vel rendelkezik.

Nagy hatásfokú motorja beépített frekvenciaváltót tartalmaz, és a villamos fogyasztást a működési igényekhez igazítja.

• Minimális felvett teljesítmény P1: 4 W.
• Maximális felvett teljesítmény P1: 60 W.

Ez a moduláció csökkenti a fogyasztást a régebbi, fix fordulatszámú keringetőkhöz képest, amikor a rendszernek nincs szüksége maximális teljesítményre.

Egfázisú 220-240 V tápellátás

A Grundfos ALPHA1 GO 25-80 180 tápellátása:

• Névleges feszültség: 1 x 220-240 V.
• Frekvencia: 50/60 Hz.
• Minimális áramerősség: 0,06 A.
• Maximális áramerősség: 0,60 A.

A hővédelem elektronikusan vezérelt, a motor F szigetelési osztályú.

180 mm beépítési hossz

A 180-as jelölés a 180 mm-es csatlakozási távolságot jelenti, amely gyakori méret a háztartási és kisebb fűtési rendszerekben használt keringető szivattyúknál.

Ezt a hosszt mindig ellenőrizni kell a meglévő szivattyú cseréje előtt.

G 1½" hidraulikus csatlakozások

A 93074179 cikkszám G 1½" menetes csatlakozásokkal rendelkezik az ISO 228-1 szerint.

• Csatlakozás típusa: G.
• Méret: G 1½".
• Szerelési hossz: 180 mm.
• Névleges csatlakozási nyomás: PN 10.

10 bar maximális üzemi nyomás

Az ALPHA1 GO 25-80 180 10 bar maximális üzemi nyomást enged meg.

A rendszer tényleges nyomásának minden beépített komponens megengedett határain belül kell maradnia.

-10 és 110 °C közötti folyadékhőmérséklet

A 93074179 cikkszámhoz tartozó adatlap a szivattyúzott folyadék -10 és +110 °C közötti hőmérséklet-tartományát adja meg.

A megengedett környezeti hőmérséklet működés közben 0 és 55 °C között van.

Ezek a jellemzők lehetővé teszik a különböző zárt fűtési és klimatizálási körökben való használatot, amennyiben a közeg kompatibilis a szivattyú anyagaival.

Öntöttvas szivattyúház

A hidraulikus ház EN-GJL-150 öntöttvasból készül, amely gyakori anyag zárt fűtési körökhöz tervezett keringetőknél.

A járókerék 30% üvegszállal erősített PES kompozit anyagból készül.

IP44 védelem

A Grundfos ALPHA1 GO 25-80 180 IP44 védettségi fokozattal rendelkezik.

A telepítés során be kell tartani a Grundfos által előírt beépítési pozíciókat, elektromos követelményeket és környezeti feltételeket.

Jelzések és kezelés az előlapon

Az előlapi panelen közvetlenül kiválasztható a szabályozási mód és az üzemi szint.

A kezelőfelületet úgy tervezték, hogy megkönnyítse az üzembe helyezést külső eszközök nélkül, különösen az arányos nyomás, állandó nyomás és állandó görbe szokásos beállításaiban.

Tipikus alkalmazások

Az ALPHA1 GO 25-80 180 különösen alkalmas víz keringetésére az alábbi rendszerekben:

• Radiátoros fűtési rendszerek.
• Padlófűtési rendszerek.
• Zárt fűtési körök.
• Klímatechnikai hidraulikus rendszerek.
• Kazánokhoz kapcsolódó körök.
• Kompatibilis hőszivattyús rendszerek.
• Önálló keringető szivattyúk cseréje.
• Számos beépített UPS keringető szivattyú cseréje.

Ez az öntöttvas házas változat zárt körökhöz készült, és nem tévesztendő össze a használati melegvíz keringetésére szolgáló, ivóvízhez való speciális szivattyúval.

A Grundfos 93074179 műszaki jellemzői

• Márka: Grundfos.
• Termékcsalád: ALPHA1 GO.
• Modell: ALPHA1 GO 25-80 180.
• Cikkszám: 93074179.
• EAN: 5715467404050.
• Típus: nagy hatásfokú elektronikus keringető szivattyú.
• Alkalmazás: fűtés és klimatizálás.
• Adatlapon megadott közeg: víz.
• Névleges térfogatáram: 2,43 m³/h.
• Névleges emelőmagasság: 3,76 m.
• Maximális emelőmagasság: 8 m.
• Beépítési hossz: 180 mm.
• Csatlakozás típusa: G.
• Csatlakozás mérete: G 1½".
• Csatlakozási szabvány: ISO 228-1.
• Névleges nyomás: PN 10.
• Maximális üzemi nyomás: 10 bar.
• Folyadékhőmérséklet: -10 és +110 °C között.
• Környezeti hőmérséklet: 0 és 55 °C között.
• Tápellátás: 1 x 220-240 V.
• Frekvencia: 50/60 Hz.
• Minimális P1 teljesítmény: 4 W.
• Maximális P1 teljesítmény: 60 W.
• Minimális áramerősség: 0,06 A.
• Maximális áramerősség: 0,60 A.
• Energiahatékonysági index EEI: 0,20.
• Frekvenciaváltó: beépített.
• Hővédelem: elektronikus.
• Védettségi fokozat: IP44.
• Szigetelési osztály: F.
• Ház anyaga: EN-GJL-150 öntöttvas.
• Járókerék anyaga: PES kompozit + 30% GF.
• Arányos nyomás: igen.
• Állandó nyomás: igen.
• Állandó görbe: igen.
• AUTOADAPT: nem; ez az ALPHA2 GO funkciója.
• Automatikus légtelenítő funkció: igen.
• Szárazon futás elleni védelem: igen.
• Robusztus indítás: igen.
• Grundfos GO csereasszisztencia: igen.
• Közvetlen Bluetooth kapcsolat a Grundfos GO-val: nem.
• Fej tájolása: 9H.
• Tanúsítványok: CE és VDE.
• Nettó tömeg: 1,97 kg.
• Bruttó tömeg: 2,17 kg.

8 méteres keringető szivattyú telepítéshez és cseréhez

A Grundfos ALPHA1 GO 25-80 180 8 méteres maximális emelőmagasságot, G 1½" csatlakozásokat és 180 mm-es szabványos beépítési hosszt kombinál elektronikus szabályozással és mindössze 4–60 W fogyasztással.

Az arányos nyomás, állandó nyomás és állandó görbe üzemmódok lehetővé teszik radiátoros rendszerekhez, padlófűtéshez és más zárt körökhöz való igazítását, míg az automatikus légtelenítő funkció, a szárazon futás elleni védelem és a robusztus indítás javítja az üzembiztonságot.

Az önálló keringető szivattyúk és beépített UPS szivattyúk cseréjére való kifejezett alkalmassága, valamint a Grundfos GO kiválasztási eszköze miatt az ALPHA1 GO 25-80 180 különösen praktikus választás szerelők és karbantartók számára.
