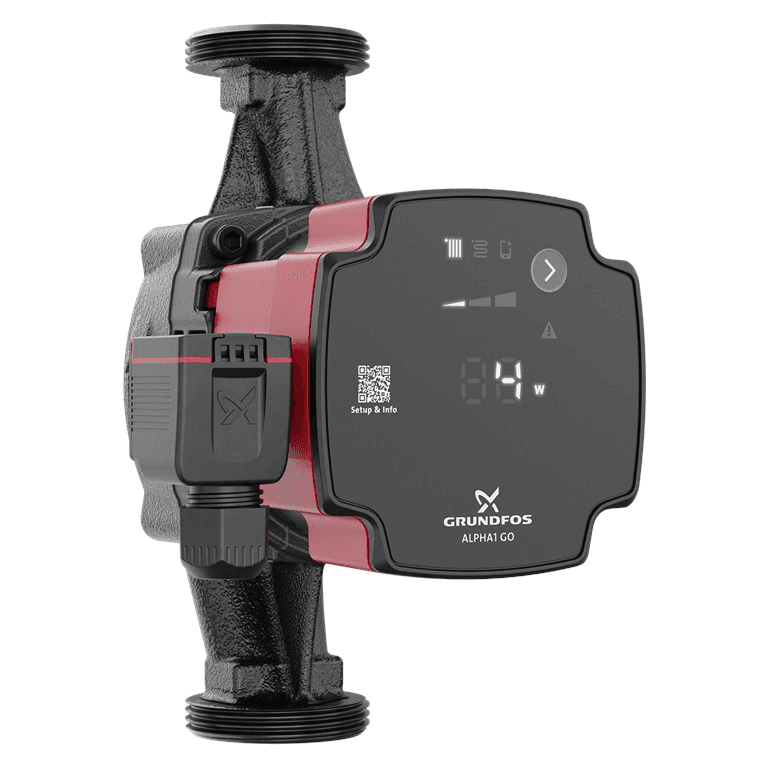

Grundfos ALPHA1 GO 25-40 180 keringető szivattyú

A Grundfos ALPHA1 GO 25-40 180 keringető szivattyú, cikkszám 93074185, egy nagy hatásfokú elektronikus keringető, amelyet fűtési és klimatizálási rendszerekben a víz mozgatására terveztek. Maximális emelőmagassága 4 méter, névleges térfogatárama 1,65 m³/h, moduláló villamos teljesítménye 4–27 W, menetes G 1½" csatlakozásokkal és 180 mm beépítési hosszúsággal rendelkezik.

Az ALPHA1 GO termékcsaládot kifejezetten új telepítésekhez és a meglévő keringető szivattyúk cseréjéhez fejlesztették. Elektronikus szabályozást kínál arányos nyomás, állandó nyomás vagy állandó görbe szerint, szárazon futás elleni védelemmel, automatikus légtelenítő funkcióval és robusztus indítással. Emellett a Grundfos GO eszköz segíti a szerelőt a megfelelő beállítás kiválasztásában régi szivattyúk cseréjekor.

Keringető szivattyú 4 méteres maximális emelőmagassággal

A Grundfos ALPHA1 GO 25-40 180 4 m maximális emelőmagasságot biztosít, amelyet a modell 25-40 jelölése is tükröz.

A 93074185 cikkszámhoz a Grundfos 1,65 m³/h névleges térfogatáramot és körülbelül 1,89 m névleges emelőmagasságot ad meg. A tényleges üzemi pont a rendszer nyomásveszteségétől és a kiválasztott szabályozási módtól függ.

Az integrált elektronika lehetővé teszi, hogy a szivattyú működése igazodjon a rendszer hidraulikai igényeihez, így nem kell folyamatosan fix fordulatszámon üzemelnie, amikor erre nincs szükség.

Három szabályozási mód

Az ALPHA1 GO különböző vezérlési stratégiák kiválasztását teszi lehetővé, hogy alkalmazkodjon a különböző fűtési rendszerekhez.

• Arányos nyomás: a nyomáskülönbséget a térfogatáram változásaihoz igazítja. A Grundfos különösen termosztatikus szelepekkel szerelt radiátoros rendszerekhez ajánlja.
• Állandó nyomás: a térfogatáramtól függetlenül állandó nyomáskülönbséget tart fenn. Különösen alkalmas padlófűtéshez és osztó-gyűjtős rendszerekhez.
• Állandó görbe: rögzített görbe szerint működik, hasznos, ha állandó fordulatszámnak megfelelő viselkedésre van szükség.

Ezek mindegyike I, II és III három beállítási szinttel rendelkezik, amelyek közvetlenül a szivattyú előlapi paneljén választhatók ki.

Speciális mód keringető szivattyúk cseréjéhez

Az ALPHA1 GO egyik fő előnye, hogy a régi keringető szivattyúk cseréjére lett optimalizálva, legyen szó önálló egységekről vagy bizonyos beépített modellekről.

A speciális mód lehetővé teszi, hogy a szivattyú olyan működési görbéket kövessen, amelyek megfelelnek a lecserélt keringetők karakterisztikájának.

A Grundfos GO csereeszköz segítségével a szerelő megadhatja vagy beolvashatja a régi szivattyú adatait. Az alkalmazás kompatibilis alternatívát azonosít, és megadja azt a konfigurációt, amelyet később az ALPHA1 GO paneljén kell kiválasztani.

Grundfos GO használata cseréknél

A Grundfos GO alkalmazás megkönnyíti a megfelelő keringető kiválasztását csere esetén. A szerelő megkeresheti a meglévő modellt vagy megadhatja annak cikkszámát, hogy információt kapjon az ajánlott alternatíváról és a szükséges beállításokról.

Az ALPHA1 GO esetében az alkalmazás csereasszisztensként működik: megadja azokat a paramétereket, amelyeket manuálisan kell beállítani a szivattyú paneljén.

Fontos megkülönböztetni ezt az ALPHA2 GO-tól: az ALPHA1 GO nem csatlakozik közvetlenül Bluetooth-on keresztül az alkalmazáshoz. A közvetlen kapcsolat és a fejlett digitális funkciók az ALPHA2 GO-hoz tartoznak.

Radiátorokhoz és padlófűtéshez is alkalmas

Különböző szabályozási módjainak köszönhetően az ALPHA1 GO többféle zárt klimatizálási körhöz is alkalmazkodik.

Gyakori alkalmazási területei:

• Radiátoros fűtési rendszerek.
• Padlófűtési rendszerek.
• Zárt fűtési körök.
• Kompatibilis klimatizálási rendszerek.
• Önálló keringető szivattyúk cseréje.
• Bizonyos kompatibilis beépített UPS keringetők cseréje.

Szárazon futás elleni védelem

A Grundfos ALPHA1 GO szárazon futás elleni védelemmel rendelkezik, amely megóvja a szivattyút, ha nincs elegendő folyadék a megfelelő működéshez.

Ez a funkció növeli a hidraulikus rendszer védelmét az üzembe helyezés vagy az üzemelés során fellépő rendellenes helyzetekkel szemben.

Automatikus légtelenítő funkció

A termékcsalád automatikus légtelenítő funkcióval rendelkezik, amely segíti a szivattyú belsejében lévő levegő eltávolítását működés közben.

A levegő jelenléte zajt okozhat és csökkentheti a hidraulikai teljesítményt, ezért ez a funkció megkönnyíti az üzembe helyezést és hozzájárul a stabilabb működéshez.

A szivattyú funkciója nem helyettesíti a teljes hidraulikus rendszer szakszerű légtelenítését.

Robusztus indítás a blokkolás ellen

Az ALPHA1 GO rendelkezik a Robust Startup funkcióval. Ha a rotor ellenállásba ütközik, az elektronika nagy indítónyomaték alkalmazásával próbálja mozgásba hozni.

Ez a tulajdonság segít csökkenteni a szennyeződések, magnetit vagy vízkő okozta blokkolás kockázatát, különösen hosszabb leállási időszakok után.

Nagy hatásfokú elektronikus motor

A szivattyú elektronikusan kommutált motort használ, és beépített frekvenciaváltóval rendelkezik, amely lehetővé teszi az elektromos fogyasztás szabályozását a rendszer igényei szerint.

A 93074185 cikkszám esetében a felvett villamos teljesítmény:

• Minimális teljesítmény: 4 W.
• Maximális teljesítmény: 27 W.

Az EEI energiahatékonysági index 0,20, így a szivattyú a nagy hatásfokú elektronikus keringetők kategóriájába tartozik.

Csendes működés

A Grundfos az ALPHA GO termékcsaládot alacsony zajszintű működésre tervezte, ami ideális olyan lakossági rendszerekben, ahol a szivattyú lakóterek közelében helyezkedhet el.

Az elektronikus szabályozás emellett segít elkerülni a szükségesnél nagyobb fordulatszámot és nyomást, amelyek hidraulikus zajt okozhatnak a szelepekben és a körökben.

G 1½" csatlakozás és 180 mm beépítési hossz

A Grundfos ALPHA1 GO 25-40 180 G 1½" menetes csatlakozásokkal rendelkezik az ISO 228-1 szabvány szerint.

A csatlakozások közötti távolság 180 mm, ami nagyon gyakori méret fűtési rendszerek keringető szivattyúinál.

Ezek a jellemzők különösen fontosak meglévő berendezés cseréjekor, mivel ellenőrizni kell a beépítési hosszúságot és a csatlakozások méretét is.

10 bar maximális üzemi nyomás

A szivattyú 10 bar maximális üzemi nyomást enged meg, csatlakozásai pedig PN 10 besorolásúak.

A hidraulikus rendszert úgy kell kialakítani, hogy az üzemi nyomás a szivattyú és a rendszer többi elemének megengedett értékein belül maradjon.

2 és 110 °C közötti folyadékhőmérséklet

A 93074185 cikkszámhoz a Grundfos Product Center dokumentációja 2 és 110 °C közötti folyadékhőmérséklet-tartományt ad meg.

Ez a széles tartomány lehetővé teszi a keringető használatát különböző zárt fűtési és klimatizálási rendszerekben, amennyiben a közeg és a többi alkatrész kompatibilis.

A megengedett környezeti hőmérséklet működés közben 0 és 55 °C között van.

Öntöttvas hidraulikus ház

A szivattyúháza EN-GJL-150 öntöttvasból készül, amelyet gyakran használnak zárt fűtési körökhöz tervezett keringetőknél.

A járókerék 30% üvegszállal erősített PES kompozit anyagból készül.

Ez a szabványos, öntöttvas kivitel zárt fűtési és klimatizálási rendszerekhez készült, és nem tévesztendő össze a más alkalmazásokhoz szánt rozsdamentes acél változatokkal.

220-240 V egyfázisú tápellátás

Az ALPHA1 GO 25-40 180 220-240 V-os, 50/60 Hz-es egyfázisú elektromos táplálással működik.

Áramfelvétele hozzávetőlegesen:

• Minimális áram: 0,06 A.
• Maximális áram: 0,30 A.

A motor védelmét elektronika biztosítja, a Grundfos pedig F szigetelési osztályt ad meg.

IP44 védelem

A szivattyú IP44 védettségi fokozattal rendelkezik, amely a besorolásban meghatározott feltételek mellett védelmet nyújt a szilárd testek behatolása és a fröccsenő víz ellen.

A telepítés során mindig be kell tartani a Grundfos által meghatározott beépítési helyzeteket, környezeti feltételeket és elektromos követelményeket.

A Grundfos 93074185 műszaki jellemzői

• Márka: Grundfos.
• Termékcsalád: ALPHA1 GO.
• Modell: ALPHA1 GO 25-40 180.
• Cikkszám: 93074185.
• Típus: elektronikus keringető szivattyú.
• Alkalmazás: fűtés és klimatizálás.
• Névleges térfogatáram: 1,65 m³/h.
• Névleges emelőmagasság: 1,89 m.
• Maximális emelőmagasság: 4 m.
• Beépítési hossz: 180 mm.
• Csatlakozás típusa: menetes G.
• Csatlakozás mérete: G 1½".
• Csatlakozási szabvány: ISO 228-1.
• Névleges nyomás: PN 10.
• Maximális üzemi nyomás: 10 bar.
• Folyadékhőmérséklet: 2–110 °C.
• Környezeti hőmérséklet: 0–55 °C.
• Tápellátás: 1 x 220-240 V.
• Frekvencia: 50/60 Hz.
• Minimális felvett teljesítmény: 4 W.
• Maximális felvett teljesítmény: 27 W.
• Minimális áram: 0,06 A.
• Maximális áram: 0,30 A.
• EEI energiahatékonysági index: 0,20.
• Frekvenciaváltó: beépített.
• Hővédelem: elektronikus.
• Védettség: IP44.
• Szigetelési osztály: F.
• Ház anyaga: EN-GJL-150 öntöttvas.
• Járókerék anyaga: PES + 30% üvegszál.
• Arányos nyomás: igen.
• Állandó nyomás: igen.
• Állandó görbe: igen.
• Szabályozási szintek: I, II és III.
• Speciális csere mód: igen.
• Szárazon futás elleni védelem: igen.
• Automatikus légtelenítő funkció: igen.
• Robusztus indítás: igen.
• Grundfos GO csereasszisztens: igen.
• Közvetlen Bluetooth-kapcsolat a Grundfos GO-val: nem.
• Nettó tömeg: 1,92 kg.
• Bruttó tömeg: 2,11 kg.
• EAN: 5715467404128.

ALPHA1 GO új telepítésekhez és cserékhez

A Grundfos ALPHA1 GO 25-40 180 elektronikus szabályozást, alacsony fogyasztást és szabványos 180 mm-es kialakítást kínál, megkönnyítve az új telepítéseket és a meglévő keringető szivattyúk cseréjét is.

Három vezérlési módja, 4 méteres maximális emelőmagassága, G 1½" csatlakozása, szárazon futás elleni védelme, automatikus légtelenítése és robusztus indítása biztosítja a lakossági fűtési és klimatizálási körök alapvető funkcióit.

Emellett a Grundfos GO csereazonosító és beállítás-reprodukáló támogatása leegyszerűsíti a szerelő munkáját meglévő rendszerek korszerűsítésekor, miközben az ALPHA1 GO-n a beállítások továbbra is egyszerűen, közvetlenül a kezelőpanelről végezhetők el.
