Grundfos CM 5-5 A-R-A-E-AVBE C1-A-A-N többfokozatú centrifugálszivattyú

A Grundfos CM 5-5 A-R-A-E-AVBE C1-A-A-N többfokozatú centrifugálszivattyú, cikkszám: 92880796, egy kompakt, víz szivattyúzására és nyomásfokozására tervezett vízszintes szivattyú. 5 járókerékkel rendelkezik, névleges térfogatárama 4,7 köbméter óránként, névleges emelőmagassága pedig 38,61 méter, robusztus hidraulikus házat és rozsdamentes acél belső alkatrészeket ötvözve.

0,9 kilowattos egyfázisú aszinkron motorral van felszerelve, 220–230 voltos és 50 hertzes tápellátáshoz. Vízszintes kialakítása, axiális szívása és radiális nyomócsonkja lehetővé teszi, hogy olyan háztartási, kereskedelmi és ipari rendszerekbe integrálható legyen, ahol víz szállítására vagy a rendelkezésre álló nyomás növelésére van szükség.

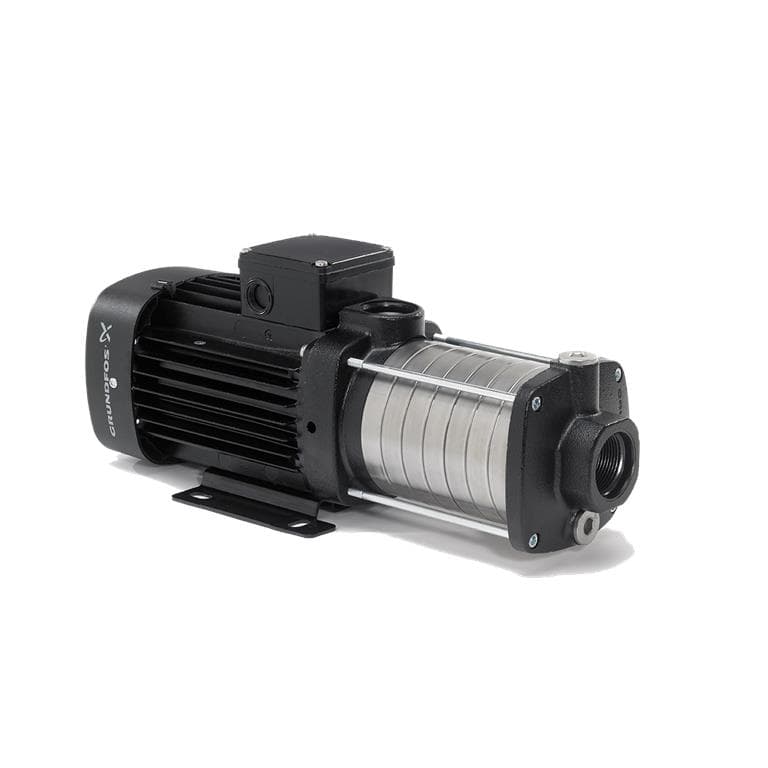

Grundfos CM 5-5 vízszintes többfokozatú centrifugálszivattyú

A Grundfos CM termékcsalád kompakt kivitelű többfokozatú centrifugálszivattyúkból áll. A 92880796-os cikkszámú változatnál a folyadék egy axiális szívócsonkon keresztül lép be, majd egymás után halad át a különböző hidraulikai fokozatokon, mielőtt egy radiális nyomócsatlakozón távozik.

A többfokozatú kialakítás lehetővé teszi a magas nyomás előállítását kis méretek mellett, ezért olyan rendszerekhez ideális, ahol mérsékelt térfogatáramot és jelentős emelőmagasságot kell kombinálni.

4,7 köbméter/óra névleges térfogatáram

Ennek a szivattyúnak a megadott névleges üzemi pontja 4,7 köbméter/óra térfogatáram és 38,61 méter manometrikus emelőmagasság.

A CM 5-5 hidraulikus görbéje lehetővé teszi a működés igazítását a munkatartományon belüli különböző térfogatáram- és nyomásértékekhez. Tájékoztató jelleggel a műszaki forgalmazók körülbelül 6,1 köbméter/óra maximális térfogatáramot és közel 48 méteres maximális emelőmagasságot adnak meg.

5 fokozat a nagyobb nyomás érdekében

A szivattyú 5 sorba kapcsolt járókerékkel rendelkezik. Egy többfokozatú szivattyúban minden fokozat fokozatosan növeli a folyadék nyomását, így nagyobb emelőmagasság érhető el, mint amit hasonló méretű egylépcsős centrifugálszivattyú általában biztosítana.

Ez a kialakítás alkalmas nyomásfokozó, elosztó és vízátemelő alkalmazásokhoz, ahol nagy szintkülönbségeket vagy jelentős nyomásveszteségeket kell leküzdeni.

Rozsdamentes acél járókerekek és hidraulikus alkatrészek

A járókerekek EN 1.4301 rozsdamentes acélból készülnek, amely megfelel az AISI 304-nek. A tengely és a hidraulikus kamrák szintén rozsdamentes acélt használnak, ami mechanikai szilárdságot és korrózióállóságot biztosít a kompatibilis vízalkalmazásokban.

A szívó- és nyomóoldali alkatrészek EN-GJL-200 öntöttvasból készülnek, amely megfelel az ASTM A48-25A szabványnak, így robusztus szerkezetet biztosítanak a rendszer nyomásviszonyainak elviseléséhez.

AVBE mechanikus tömítés

A 92880796-os cikkszámú változat AVBE kódú mechanikus tömítést használ. Ez egy nem kiegyensúlyozott, O-gyűrűs tömítés, amelyet kifejezetten ehhez a termékcsaládhoz terveztek.

A tömítés forgó felülete alumínium-oxidot vagy alumínium-oxid kerámiát használ, míg az álló felület gyantával impregnált szén-grafitból készül. A másodlagos tömítés anyaga EPDM, amely különösen alkalmas vízhez és meleg vízhez.

A Grundfos szerint ez az anyagkombináció jó tömítettséget és kopásállóságot biztosít a kompatibilis alkalmazásokban. Az EPDM nem alkalmas ásványolajok szivattyúzására.

0,9 kilowattos egyfázisú motor

A szivattyú egy ventilátoros hűtésű, egyfázisú aszinkron motorral rendelkezik, amelynek névleges kimenő teljesítménye P2 0,9 kilowatt.

A névleges tápellátás 1 × 220–230 volt, 50 hertz, ezért ez a változat különösen olyan rendszerekhez ideális, ahol egyfázisú villamos energia áll rendelkezésre.

IE2 hatásfokú motor

A motor IE2 hatásfokosztályú az IEC 60034-30 szerint, és a kivitel megfelel a termékcsaládra vonatkozó villanymotor-szabványoknak.

A névleges fordulatszám körülbelül 2 790 és 2 810 fordulat/perc között van, míg a szivattyú hidraulikai adatait 2 900 fordulat/perc referenciafordulatszám alapján határozták meg.

IP55 védelem és F szigetelési osztály

A motor IP55 védettségű, amely védelmet nyújt a káros mennyiségű por behatolása és a vízsugarak ellen az osztályozásban meghatározott feltételek mellett.

A szigetelési osztály F, és a motor PTO hővédelemmel rendelkezik. A tápkábel nem tartozék.

Névleges áramerősség

A Grundfos által megadott névleges áramerősség 5,72 és 5,60 amper között van, a 220–230 voltos névleges tartományon belüli tápfeszültségtől függően.

Az indítóáram körülbelül a névleges áram 400–440 százaléka, amit figyelembe kell venni az elektromos védelem és a kapcsolóelemek megfelelő méretezésénél.

10 bar maximális üzemi nyomás

A Grundfos CM 5-5 10 bar maximális üzemi nyomásra van tervezve a gyártó által meghatározott hőmérsékleti feltételek mellett.

A Grundfos konkrétan 10 bar maximális nyomást ad meg 40 Celsius-fokon. Amikor a folyadék hőmérséklete eléri a 90 Celsius-fokot, a megengedett maximális nyomás 6 barra csökken.

Folyadékhőmérséklet -20 és 90 Celsius-fok között

A szivattyúzott folyadék hőmérsékleti tartománya -20 és 90 Celsius-fok között van. Ez lehetővé teszi a szivattyú használatát hideg és meleg vízhez is, a gyártó által meghatározott üzemi, nyomás- és anyagfeltételek mellett.

A műszaki dokumentáció a közzétett teljesítményadatokhoz 20 Celsius-fokos vizet és körülbelül 998,2 kilogramm/köbméter sűrűséget vesz alapul.

Környezeti hőmérséklet -20 és 55 Celsius-fok között

A szivattyú -20 és 55 Celsius-fok közötti környezeti hőmérsékleten működtethető, a motor megfelelő telepítési és szellőztetési feltételeinek betartása mellett.

Rp menetes csatlakozások

A hidraulikus csatlakozás ISO 7/1 szerinti belső Whitworth Rp csőmenetekkel történik, ami megkönnyíti a hagyományos menetes rendszerekbe való beépítést.

• Szívócsatlakozás: Rp 1 1/4 hüvelyk.
• Nyomócsatlakozás: Rp 1 hüvelyk.
• Szívási kialakítás: axiális.
• Nyomási kialakítás: radiális.

A szívó- és nyomóoldal közötti átmérőkülönbség a CM 5-5 ezen változatának sajátos hidraulikai kialakításából adódik.

Kompakt kialakítás szűk helyekre

A szivattyú és a motor egy kis alapkeretre szerelt kompakt egységet alkotnak. Ez a kialakítás leegyszerűsíti a telepítést, és lehetővé teszi az egység elhelyezését olyan gépészeti helyiségekben és terekben, ahol korlátozott a rendelkezésre álló alapterület.

A 92880796-os cikkszám méretrajza körülbelül 400 milliméter teljes hosszúságot jelez. Beépítés előtt elegendő helyet kell biztosítani a hidraulikus csatlakozásoknak, a motor szellőzésének és a későbbi karbantartási műveleteknek.

Könnyen karbantartható

A CM termékcsalád kialakítása lehetővé teszi a hidraulikus alkatrészek elérését a szivattyú végéről. A kamrák, a szívó- és nyomóoldal négy menetes húzórúddal van összefogva.

A Grundfos ezt a termékcsaládot úgy tervezi, hogy megkönnyítse a szervizmunkákat, és a hidraulikus egység különböző alkatrészeihez pótalkatrészeket és speciális készleteket kínál.

Ivóvizes alkalmazásokhoz is alkalmas

Az adott cikkszámhoz tartozó műszaki dokumentáció tartalmazza az ACS és NSF61 ivóvízre vonatkozó jóváhagyásokat, valamint az általános CE, EAC és UKCA tanúsításokat.

Az ivóvízzel való végleges kompatibilitást olyan tartozékok, csővezetékek és egyéb elemek használatával kell fenntartani, amelyek szintén alkalmasak erre a célra, és be kell tartani a telepítésre vonatkozó előírásokat.

A Grundfos CM 5-5 szivattyú alkalmazásai

Multifokozatú kialakításának és a térfogatáram-nyomás kombinációjának köszönhetően a Grundfos CM 5-5 különböző, a jellemzőivel kompatibilis vízszállító és nyomásfokozó rendszerekben használható.

• Nyomásfokozás vízrendszerekben.
• Vízátemelés és vízelosztás.
• Vízellátó rendszerek.
• Kereskedelmi és ipari létesítmények.
• Vízszivattyúzást igénylő berendezések és segédrendszerek.
• Tanúsítványaival kompatibilis ivóvizes alkalmazások.

A szivattyú nem tartalmaz frekvenciaváltót, ezért ez a változat állandó fordulatszámon működik, ha közvetlenül az elektromos hálózatra csatlakoztatják.

A Grundfos CM 5-5 92880796 műszaki jellemzői

• Márka: Grundfos.
• Termékcsalád: CM.
• Cikkszám: 92880796.
• Modell: CM 5-5 A-R-A-E-AVBE C1-A-A-N.
• EAN: 5715120968516.
• Típus: vízszintes többfokozatú centrifugálszivattyú.
• Járókerekek száma: 5.
• Referenciafolyadék: víz.
• Névleges térfogatáram: 4,7 köbméter/óra.
• Névleges emelőmagasság: 38,61 méter.
• Becsült maximális térfogatáram: 6,1 köbméter/óra.
• Becsült maximális emelőmagasság: 48 méter.
• Folyadékhőmérséklet-tartomány: -20 és 90 Celsius-fok között.
• Maximális üzemi nyomás: 10 bar.
• Maximális nyomás 40 Celsius-fokon: 10 bar.
• Maximális nyomás 90 Celsius-fokon: 6 bar.
• Környezeti hőmérséklet: -20 és 55 Celsius-fok között.
• Hidraulikus ház: EN-GJL-200 öntöttvas.
• Járókerekek: AISI 304 rozsdamentes acél.
• Tengely és kamrák: rozsdamentes acél.
• Mechanikus tömítés kódja: AVBE.
• Másodlagos tömítés anyaga: EPDM.
• Szívócsatlakozás: Rp 1 1/4 hüvelyk.
• Nyomócsatlakozás: Rp 1 hüvelyk.
• Szívás típusa: axiális.
• Nyomás típusa: radiális.
• Motor névleges teljesítménye P2: 0,9 kilowatt.
• Tápellátás: egyfázisú 220–230 volt.
• Frekvencia: 50 hertz.
• Névleges áramerősség: 5,72 és 5,60 amper között.
• Névleges fordulatszám: 2 790 és 2 810 fordulat/perc között.
• Motor hatásfokosztálya: IE2.
• Motor védettsége: IP55.
• Szigetelési osztály: F.
• Beépített hővédelem: PTO.
• Frekvenciaváltó: nincs beépítve.
• Elektromos kábel tartozék: nem.
• Minimális hatásfokindex MEI: 0,7 vagy annál nagyobb.
• Nettó tömeg: 15,8 kilogramm.
• Bruttó tömeg: 18,4 kilogramm.
• Körülbelüli hossz: 400 milliméter.
• Jóváhagyások: CE, EAC és UKCA.
• Ivóvízre vonatkozó jóváhagyások: ACS és NSF61.
• Görbe tűrése: ISO 9906:2012 3B.

Kompakt többfokozatú szivattyú nyomásfokozásra és vízellátásra

A Grundfos CM 5-5 A-R-A-E-AVBE C1-A-A-N 5 hidraulikai fokozatot, rozsdamentes acél belső alkatrészeket és egy 0,9 kilowattos egyfázisú motort kombinál, hogy 4,7 köbméter/óra térfogatáramot biztosítson 38,61 méter emelőmagasság mellett.

Kompakt felépítése, 10 bar maximális nyomása, menetes csatlakozásai, IP55 védettsége és ivóvízre vonatkozó jóváhagyásai sokoldalú megoldássá teszik olyan elosztó-, átemelő- és nyomásfokozó rendszerekhez, amelyek megbízható, kis méretű vízszintes centrifugálszivattyút igényelnek.
