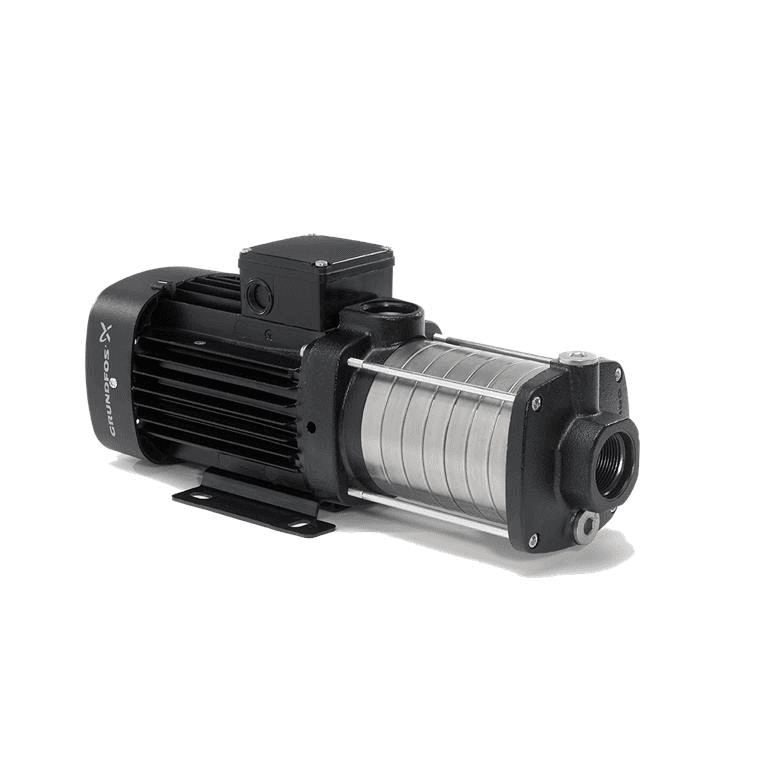

Grundfos CM 5-4 A-R-A-E-AVBE C1-A-A-N többfokozatú centrifugálszivattyú

A Grundfos CM 5-4 A-R-A-E-AVBE C1-A-A-N többfokozatú centrifugálszivattyú, cikkszám: 92880795, egy kompakt, vízszintes kivitelű szivattyú, amelyet víz szállítására terveztek ellátó rendszerekben, nyomásfokozásban, fűtési rendszerekben, vízkezelésben, öntözésben és egyéb hidraulikai alkalmazásokban. Névleges térfogatárama 4,7 köbméter óránként, névleges emelőmagassága 30,69 méter.

Ez a modell 4 járókerékkel és egy egyfázisú aszinkron motorral rendelkezik, amelynek teljesítménye 0,67 kilowatt, tápellátása 220-230 volt és 50 hertz. A kialakítás rozsdamentes acélból készült járókerekeket, kamrákat és tengelyt, valamint öntöttvas szívó- és nyomócsonk hidraulikus elemeket kombinál, így robusztus megoldást kínál professzionális hidraulikai rendszerekhez.

Grundfos CM 5-4 vízszintes többfokozatú centrifugálszivattyú

A Grundfos CM 5-4 a CM vízszintes többfokozatú centrifugálszivattyú-család tagja. Kialakítása axiális szívóoldali belépést és radiális nyomóoldali kilépést használ, a hidraulikus egység közvetlenül a motorhoz kapcsolódik.

A több fokozat alkalmazása lehetővé teszi a nagy emelőmagasság elérését kompakt méretek mellett, ezért különösen alkalmas olyan rendszerekhez, ahol a víznyomás növelése szükséges.

4,7 köbméter/óra névleges térfogatáram

A 92880795 cikkszámhoz tartozó névleges munkapont:

• Névleges térfogatáram: 4,7 köbméter óránként.
• Névleges emelőmagasság: 30,69 méter.
• Járókerekek száma: 4.
• A hidraulikai adatokhoz használt fordulatszám: 2.900 fordulat/perc.
• Görbetűrés: ISO 9906:2012 3B osztály.

A tényleges térfogatáram és nyomás az üzemeltetési ponttól, a csővezetékek nyomásveszteségétől és a szivattyúnak leküzdendő geometriai emelőmagasságtól függ.

0,67 kilowattos egyfázisú motor

A CM 5-4 92880795 egy ventilátoros hűtésű, talpas kivitelű egyfázisú aszinkron motorral van felszerelve.

• Névleges teljesítmény P2: 0,67 kilowatt.
• Tápellátás: 1 × 220-230 volt.
• Frekvencia: 50 hertz.
• Névleges áram: kb. 4,30-4,15 amper.
• Névleges fordulatszám: 2.810-2.830 fordulat/perc.
• Motor hatásfokosztály: IE2.
• Védettség: IP55.
• Szigetelési osztály: F.
• Motorméret: 80B.
• Szolgáltatási tényező: 1,00.

Ez a változat nem tartalmaz beépített frekvenciaváltót, és közvetlenül a megfelelő elektromos hálózatra csatlakozik.

Négy fokozat a nyomás létrehozásához

A CM 5-4 elnevezés egy 4 járókerekes többfokozatú szivattyút jelöl. A víz egymás után halad át a különböző hidraulikai fokozatokon, így fokozatosan növeli a nyomását, mielőtt a nyomócsonkon keresztül elhagyja a szivattyút.

Ez a kialakítás különösen alkalmas olyan rendszerekhez, amelyeknél mérsékelt térfogatáram mellett a hagyományos egyfokozatú centrifugálszivattyúnál nagyobb nyomásra van szükség.

Rozsdamentes acél járókerekek és belső alkatrészek

A Grundfos a szivattyú fő belső hidraulikus elemeinél rozsdamentes acélt alkalmaz. A járókerekek EN 1.4301 / AISI 304 rozsdamentes acélból készülnek, míg a tengely és a kamrák szintén rozsdamentes acélból vannak.

• Járókerekek: rozsdamentes acél.
• Járókerekek anyagminősége: EN 1.4301 / AISI 304.
• Kamrák: rozsdamentes acél.
• Tengely: rozsdamentes acél.
• Hidraulikus ház: öntöttvas.
• Öntöttvas: EN-GJL-200 / ASTM A48-25A.

Ez a kombináció ellenálló szerkezetet biztosít, miközben a szivattyúzási fokozatokhoz közvetlenül kapcsolódó belső elemek rozsdamentes acélból készülnek.

AVBE mechanikus tömítés

A szivattyú Grundfos AVBE kódú mechanikus tömítéssel rendelkezik. Ez egy O-gyűrűs tömítés, amelyet kifejezetten ehhez a szivattyúcsaládhoz terveztek.

• Elsődleges tömítés: AVBE.
• Tömítéskód: AVBE.

A megfelelő mechanikus tömítés kiválasztása fontos a közeggel, valamint a rendszer hőmérsékleti és nyomásviszonyaival való kompatibilitás biztosításához.

10 bar maximális üzemi nyomás

A CM 5-4 10 bar maximális üzemi nyomást enged meg, a határértékek a folyadék hőmérsékletétől függnek.

• Maximális üzemi nyomás: 10 bar.
• Maximális nyomás 40 Celsius-fokon: 10 bar.
• Maximális nyomás 90 Celsius-fokon: 6 bar.

A rendszer teljes nyomásának meghatározásakor figyelembe kell venni a szívóoldali nyomást és a szivattyú által létrehozott nyomást is.

Folyadékhőmérséklet -20 és 90 Celsius-fok között

A szivattyú víz szállítására van specifikálva széles hőmérsékleti tartományban:

• Szállított közeg: víz.
• Minimális folyadékhőmérséklet: -20 Celsius-fok.
• Maximális folyadékhőmérséklet: 90 Celsius-fok.
• A hidraulikai adatokhoz használt hőmérséklet: 20 Celsius-fok.
• Referencia sűrűség: 998,2 kilogramm köbméterenként.

Vízhez képest eltérő tulajdonságú folyadékok vagy adalékanyagok esetén előzetesen ellenőrizni kell az anyagok és a mechanikus tömítés kompatibilitását.

Legfeljebb 55 Celsius-fokos környezeti hőmérséklet

A szivattyú -20 és 55 Celsius-fok közötti környezetben telepíthető, a motorra vonatkozó szellőztetési és szerelési feltételek betartása mellett.

Rp menetes csatlakozások

A rendszerhez való csatlakozás ISO 7/1 szerinti Whitworth belső Rp menetekkel történik.

• Csatlakozás típusa: Rp.
• Szívóoldali csatlakozás: Rp 1 1/4.
• Nyomóoldali csatlakozás: Rp 1.
• Kimeneti pozíció: 12.
• Csatlakozási kód: R.

Az axiális szívás és a radiális nyomás lehetővé teszi a szivattyú kompakt rendszerekbe történő beépítését, és leegyszerűsíti a csővezetékek szokásos elrendezését.

Különböző hidraulikai alkalmazásokhoz alkalmas

Hidraulikai és szerkezeti jellemzői miatt a Grundfos CM 5-4 különböző rendszerekben használható, ahol víz szállítására vagy nyomásának növelésére van szükség, többek között:

• Vízellátó és elosztó rendszerek.
• Rendszerek nyomásfokozása.
• Fűtési rendszerek.
• Vízkezelés.
• Öntözés.
• Hidraulikai rendszerekhez kapcsolódó tápoldatozási és adagolási alkalmazások.
• Vízátadás ipari létesítményekben.

A szivattyú üzemi pontját mindig a szükséges térfogatáram és a rendszerhez számított teljes emelőmagasság alapján kell kiválasztani.

Ivóvízhez való jóváhagyások

Ennek a cikkszámnak a műszaki adatlapja ACS és NSF61 ivóvízhez való jóváhagyásokat is megad, a CE, EAC és UKCA általános jóváhagyások mellett.

• Jóváhagyások: CE, EAC és UKCA.
• Ivóvízhez való jóváhagyások: ACS és NSF61.

Ezek a tanúsítványok különösen fontosak olyan rendszerekben, ahol a szállított víznek speciális egészségügyi követelményeknek kell megfelelnie.

Kompakt kialakítás vízszintes telepítéshez

A CM 5-4 vízszintes, stabil alapra történő szerelésre készült. A 92880795 cikkszámhoz tartozó méretrajz szerint a teljes egység hossza körülbelül 362 milliméter, a maximális szélesség pedig körülbelül 158 milliméter.

A telepítés során elegendő helyet kell hagyni a motor körül a hűtés biztosításához, valamint a későbbi ellenőrzési és karbantartási műveletek megkönnyítéséhez.

A Grundfos CM 5-4 92880795 műszaki jellemzői

• Márka: Grundfos.
• Sorozat: CM.
• Cikkszám: 92880795.
• Modell: CM 5-4 A-R-A-E-AVBE C1-A-A-N.
• Típus: vízszintes többfokozatú centrifugálszivattyú.
• Fokozatok / járókerekek száma: 4.
• Névleges térfogatáram: 4,7 köbméter óránként.
• Névleges emelőmagasság: 30,69 méter.
• Hidraulikai referenciafordulatszám: 2.900 fordulat/perc.
• Névleges teljesítmény P2: 0,67 kilowatt.
• Motor: ventilátoros hűtésű egyfázisú aszinkron.
• Feszültség: 1 × 220-230 volt.
• Frekvencia: 50 hertz.
• Névleges áram: 4,30-4,15 amper.
• Motor hatásfokosztály: IE2.
• Védettség: IP55.
• Szigetelési osztály: F.
• Beépített frekvenciaváltó: nem.
• Mechanikus tömítés: AVBE.
• Járókerekek: AISI 304 rozsdamentes acél.
• Hidraulikus ház: EN-GJL-200 öntöttvas.
• Maximális üzemi nyomás: 10 bar.
• Maximális nyomás 90 Celsius-fokon: 6 bar.
• Folyadékhőmérséklet-tartomány: -20 és 90 Celsius-fok között.
• Környezeti hőmérséklet-tartomány: -20 és 55 Celsius-fok között.
• Szívóoldali csatlakozás: Rp 1 1/4.
• Nyomóoldali csatlakozás: Rp 1.
• Ivóvízhez való jóváhagyások: ACS és NSF61.
• Általános jóváhagyások: CE, EAC és UKCA.
• Görbetűrés: ISO 9906:2012 3B osztály.
• Teljes hossz kb.: 362 milliméter.
• Nettó tömeg: 14,5 kilogramm.
• Bruttó tömeg: 17 kilogramm.

Kompakt többfokozatú szivattyú nyomásfokozáshoz és vízszállításhoz

A Grundfos CM 5-4 A-R-A-E-AVBE C1-A-A-N 92880795 4,7 köbméter/óra névleges térfogatáramot, 30,69 méteres névleges emelőmagasságot és 0,67 kilowattos egyfázisú motort kombinál, így kompakt megoldást kínál olyan rendszerekhez, amelyekben vizet kell szállítani és a nyomást növelni kell.

Négy fokozata, rozsdamentes acél járókerekei, 10 bar maximális nyomása, IP55 védettsége, Rp menetes csatlakozásai, valamint ACS és NSF61 jóváhagyásai révén számos lakossági, professzionális és ipari hidraulikai rendszerben használható, a Grundfos által meghatározott üzemi feltételek betartása mellett.
