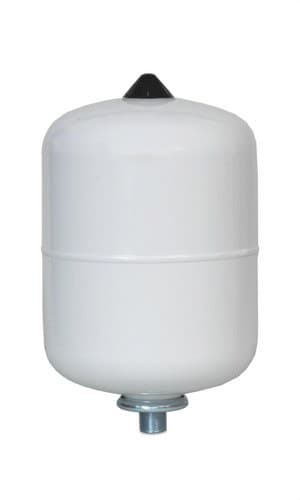

Tágulási tartály 24 CMR-8 3/4" ACS

Az Ibaiondo 24 CMR tágulási tartály, 01025082 cikkszámmal, egy 24 literes membrános tágulási tartály, amelyet kifejezetten nyitott használati melegvíz (HMV) rendszerekhez terveztek. Feladata, hogy elnyelje a víz melegedés közbeni térfogatnövekedését, segítve a rendszer nyomásingadozásainak szabályozását és az alkatrészek védelmét.

Ez a modell 8 bar maximális üzemi nyomáson működik, gyárilag 3 bar előtöltéssel kerül szállításra, és 3/4" menetes vízcsatlakozással rendelkezik. A kisebb kapacitású CMR modellekkel ellentétben a 24 CMR rozsdamentes acél csavarozott fedéllel és ivóvízhez is alkalmas, cserélhető membránnal rendelkezik.

24 literes tágulási tartály HMV rendszerekhez

Az Ibaiondo 24 CMR nyitott körű használati melegvíz-berendezésekhez készült. Amikor a víz hőmérséklete emelkedik, a térfogata is nő. A tartály a tágulás egy részét felveszi, és összenyomja a kamrájában lévő levegőt, csökkentve a nyomásnövekedést, amely tágulási tartály nélküli rendszerben jelentkezne.

Amikor a hőmérséklet csökken, a levegőkamrában tárolt nyomás elősegíti a víz visszaáramlását a körbe, kiegyenlítve a rendszer működéséből adódó térfogatváltozásokat.

24 literes kapacitás

A tartály névleges kapacitása 24 liter. A tágulási tartály helyes méretezésénél figyelembe kell venni a rendszer teljes víztérfogatát, a betáplálási nyomást, a biztonsági szelep beállítási nyomását és az üzemi hőmérsékleteket.

A megfelelő kiválasztás lehetővé teszi, hogy a nyomás a tervezett határértékeken belül maradjon, és csökkenti a biztonsági szelep felesleges működését.

8 bar maximális üzemi nyomás

A 24 CMR modell maximális üzemi nyomása 8 bar. Az Ibaiondo ezt az értéket kifejezetten a 01025082 cikkszámhoz adja meg, megkülönböztetve más, láb nélküli, kisebb kapacitású CMR tartályoktól, amelyek 10 bar nyomáson is működhetnek.

A rendszer üzemi nyomása semmilyen körülmények között nem haladhatja meg a tartály adattábláján feltüntetett maximális nyomást.

Gyári 3 bar előtöltés

A tartály gyárilag 3 bar levegő-előtöltéssel kerül szállításra. Ez a nyomás az üzembe helyezés során beállítást igényelhet, hogy megfeleljen a rendszer valós körülményeinek.

Az előtöltés ellenőrzését és módosítását a tartály megfelelő leválasztása mellett, a membránra ható víznyomás nélkül kell elvégezni, az Ibaiondo szerelési és karbantartási utasításainak megfelelően.

Cserélhető, ivóvízhez alkalmas membrán

Az Ibaiondo aktuális műszaki dokumentációja szerint a 24 CMR PN8 modell kivételt képez a láb nélküli CMR termékcsaládban: EN 13831 szabványnak megfelelő, cserélhető membránnal rendelkezik, amely ivóvízzel érintkezhet.

Ez a kialakítás lehetővé teszi a membrán szükség szerinti cseréjét, így nem feltétlenül kell a teljes tartályt lecserélni az alkatrész elhasználódása esetén.

Csavarozott fedél és rozsdamentes acél csatlakozás

A 24 CMR rozsdamentes acél csavarozott fedéllel rendelkezik, amely a cserélhető membránrendszerhez kapcsolódik. Az Ibaiondo ennél a modellnél rozsdamentes acél vízcsatlakozást is megad.

A hidraulikus csatlakozás R 3/4" külső menetes, amely alkalmas a kompatibilis HMV rendszerekbe történő beépítésre.

-10 és +100 °C közötti rendszerhőmérséklet

Az aktuális műszaki adatlap -10 és +100 °C közötti rendszerhőmérséklet-tartományt határoz meg. A tartályt ezen határok és a gyártó által előírt feltételek betartásával kell telepíteni és használni.

Acél kivitel és fehér felület

A tartály acélból készült, külső felülete fehér színű festéssel ellátott. A szerkezetet úgy tervezték, hogy ellenálljon a használati melegvíz-rendszerekben várható üzemi nyomásoknak.

A tartály egy felfújó szeleppel is rendelkezik, amely lehetővé teszi a levegőkamra nyomásának ellenőrzését és beállítását a telepítés és karbantartás során.

Kompakt méretek

Az Ibaiondo 24 CMR átmérője 320 mm, magassága 430 mm. Tömege megközelítőleg 4,5 kg.

Láb nélküli modellről van szó, ezért a beépítést a gyártó szerelési utasításai szerint kell elvégezni, és szükség esetén megfelelő tartóelemeket kell használni.

Segít csökkenteni a biztonsági szelep működését

A megfelelően méretezett tartály elnyeli a víz hőtágulását, és megakadályozza, hogy a térfogatnövekedés közvetlenül túlzott nyomásnövekedéssé alakuljon.

Ez segít csökkenteni a biztonsági szelep nyitásait és csepegését, amelyeket a víz tágulása okoz a felfűtési ciklusok során, és egyben mérsékli a felesleges vízveszteséget is.

Hozzájárul a nyomásingadozások csillapításához

A levegőkamra és a membrán csillapítja az áramkör működése során fellépő nyomásingadozásokat. Az Ibaiondo azt is jelzi, hogy a CMR tartály beépítése segíthet csökkenteni a hirtelen térfogatáramlás-változásokhoz kapcsolódó vízütés hatásait.

Beépítés használati melegvíz-rendszerekbe

A 24 CMR olyan HMV rendszerekhez ajánlott, ahol a víz hőtágulását kompenzálni kell, például tárolókhoz, bojlerekhez, melegvíz-előállító rendszerekhez és más kompatibilis szaniter körökhöz kapcsolódó berendezésekben.

A tartályt az adott rendszer valós hidraulikai paraméterei alapján kell kiválasztani, és úgy kell felszerelni, hogy megfelelően ellenőrizhető és karbantartható legyen.

Az előtöltés karbantartása

Az előtöltési nyomást rendszeresen ellenőrizni kell a tartály megfelelő működésének fenntartása érdekében. Az Ibaiondo azt javasolja, hogy az ellenőrzést hidraulikailag leválasztott, víztelenített tartályon végezzék, elkerülve a membránra ható víznyomás melletti mérést.

A tartályon végzett beavatkozásokat mindig nyomásmentesített rendszer mellett és szakképzett személyzetnek kell elvégeznie.

Az Ibaiondo 24 CMR műszaki jellemzői

• Márka: Ibaiondo.
• Cikkszám: 01025082.
• Modell: 24 CMR.
• Sorozat: CMR ACS.
• Típus: membrános tágulási tartály.
• Alkalmazás: nyitott használati melegvíz-rendszerek.
• Kapacitás: 24 liter.
• Maximális üzemi nyomás: 8 bar.
• Gyári előtöltés: 3 bar.
• Előtöltő gáz: levegő.
• Rendszerhőmérséklet: -10 és +100 °C között.
• Membrán: cserélhető.
• Ivóvízhez alkalmas membrán: igen.
• Membrán szabványa: EN 13831.
• Fedél: rozsdamentes acél csavarozott.
• Vízcsatlakozás: rozsdamentes acél.
• Csatlakozó menet: R 3/4" külső menetes.
• Tartály anyaga: acél.
• Felfújó szelep: tartozék.
• Külső felület: fehér festés.
• Átmérő: 320 mm.
• Magasság: 430 mm.
• Tömeg: kb. 4,5 kg.
• Kialakítás: láb nélküli modell.
• Gyártás: a 2014/68/EU nyomástartó berendezésekről szóló irányelv szerint.
• Az aktuális műszaki adatlap szerinti garancia: 3 év.

Kompakt tágulási tartály HMV rendszerekhez

Az Ibaiondo 24 CMR 24 literes kapacitást, 8 bar maximális nyomást és 3 bar előtöltést kombinál egy kompakt, Ø320 x 430 mm-es kivitelben. Ivóvízhez is alkalmas, cserélhető membránja és rozsdamentes acél csatlakozása megkülönbözteti a család kisebb térfogatú CMR modelljeitől.

Kifejezetten a víz hőtágulásának szabályozására ajánlott használati melegvíz-rendszerekben, segít stabilizálni a kör nyomását, csökkenteni a biztonsági szelep működését és megvédeni a rendszer elemeit a nyomásingadozásoktól.

Fontos: a gyári 3 bar előtöltést ellenőrizni kell, és szükség esetén a rendszer valós körülményeihez kell igazítani. A méretezést, a szerelést és a karbantartást az Ibaiondo utasításainak és az alkalmazandó előírásoknak megfelelően kell elvégezni.
