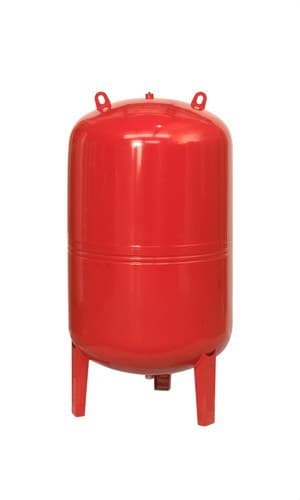

Ibaiondo 500 CMF 1" membránás tágulási tartály

A Ibaiondo 500 CMF tágulási tartály, 04500351 cikkszámmal, a zárt fűtési és klímatechnikai rendszerekben a közeg térfogatváltozásainak elnyelésére lett tervezve. 500 literes űrtartalommal, 6 bar maximális üzemi nyomással és 1 hüvelykes alsó csatlakozással rendelkezik.

Álló, lábas kialakítása megkönnyíti a padlóra történő telepítést, és különösen alkalmassá teszi nagy kapacitású rendszerekhez. A tartály acélból készül, nem cserélhető fix membránt tartalmaz, valamint felfújó szeleppel rendelkezik az előnyomás ellenőrzéséhez és beállításához.

500 literes tágulási tartály fűtéshez és klímatechnikához

Fűtési vagy klímatechnikai rendszer működése során a hőmérséklet-változások a körfolyadék térfogatának módosulását okozzák. A tágulási tartály ezeket a változásokat képes elnyelni, és segít a rendszer nyomását a telepítéshez előírt értékeken belül tartani.

Az Ibaiondo 500 CMF modell kifejezetten zárt körök számára készült. 500 literes kapacitása lehetővé teszi, hogy olyan rendszerekben alkalmazzák, ahol nagy tágulási térfogatra van szükség, mindig az adott rendszerhez elvégzett méretezésnek megfelelően.

6 bar maximális üzemi nyomás

A tartály 6 bar maximális üzemi nyomáson történő működésre alkalmas. Gyártása során az Ibaiondo előírásainak megfelelően 9 bar próbanyomásnak vetik alá.

A gyári előnyomás 1,5 bar, az előnyomáshoz használt gáz pedig levegő. Ezt a nyomást az üzembe helyezés előtt ellenőrizni kell, és szükség esetén a rendszer jellemzőihez igazítva be kell állítani.

Nem cserélhető fix membrán

A 500 CMF EN 13831 szabványnak megfelelő, nem cserélhető membránt tartalmaz. A membrán elválasztja a körfolyadékot az előnyomott levegőkamrától, és lehetővé teszi a rendszer működése során fellépő térfogatváltozások kompenzálását.

Ez a modell fűtési és klímatechnikai berendezésekhez készült, membránját a gyártó nem ivóvízhez alkalmas kategóriába sorolja. Ezért nem tévesztendő össze a használati melegvíz-rendszerekhez készült speciális tágulási tartályokkal.

1 hüvelykes alsó csatlakozás

A hidraulikus csatlakozás a tartály alsó részén található, mérete 1 hüvelyk. Ez a kialakítás lehetővé teszi a tartály beépítését a körfolyamatba a hidraulikai séma és a vonatkozó szerelési előírások betartásával.

A tartály felfújó szeleppel is rendelkezik, amely lehetővé teszi a levegőkamra nyomásának ellenőrzését és a szükséges karbantartási műveletek elvégzését.

Álló, lábas kivitel

Az Ibaiondo 500 CMF álló, támasztólábakkal ellátott kialakítású, amelyet stabil felületre történő közvetlen elhelyezésre terveztek. Ez a forma különösen praktikus nagy kapacitású tartályoknál, mivel stabilitást biztosít és megkönnyíti az alsó csatlakozási ponton történő bekötést.

A tartályteste acélból készül, külső felületét pedig a fűtési és klímatechnikai CMF termékcsaládra jellemző piros színű festés védi.

Az Ibaiondo 500 CMF méretei

A tágulási tartály hozzávetőleges átmérője 750 milliméter, teljes magassága 1.445 milliméter. Tömege körülbelül 63 kilogramm.

Ezeket a méreteket figyelembe kell venni a beépítési hely kiválasztásakor, elegendő helyet hagyva a telepítéshez, a csatlakoztatáshoz és a későbbi karbantartási műveletekhez.

Hőmérséklet-tartomány

Az Ibaiondo műszaki adatlapja szerint a tartály -10 és 100 Celsius-fok közötti hőmérsékletű rendszerekben használható, a gyártó által meghatározott nyomás- és üzemi feltételek mellett.

Nyomástartó berendezésekre vonatkozó előírások szerint gyártva

Az Ibaiondo 500 CMF tágulási tartály a nyomástartó berendezésekről szóló 2014/68/EU irányelv szerint készül. A CMF termékcsalád emellett rendelkezik az EN 13831 szabvány szerint tervezett tágulási tartályokra vonatkozó tanúsítással is.

Az Ibaiondo erre a termékcsaládra 3 év garanciát biztosít a gyártó aktuális műszaki dokumentációja szerint.

Az Ibaiondo 500 CMF műszaki jellemzői

• Márka: Ibaiondo.
• Cikkszám: 04500351.
• Modell: 500 CMF.
• Terméktípus: membrános tágulási tartály.
• Alkalmazás: zárt fűtési és klímatechnikai rendszerek.
• Űrtartalom: 500 liter.
• Maximális üzemi nyomás: 6 bar.
• Próbanyomás: 9 bar.
• Gyári előnyomás: 1,5 bar.
• Előnyomó gáz: levegő.
• Membrán: fix, nem cserélhető.
• Membrán szabványa: EN 13831.
• Ivóvízhez alkalmas: nem.
• Vízcsatlakozás: 1 hüvelyk.
• Csatlakozás helyzete: alsó.
• Tartály anyaga: acél.
• Rendszerhőmérséklet: -10 és 100 Celsius-fok között.
• Átmérő: 750 milliméter.
• Magasság: 1.445 milliméter.
• Tömeg: körülbelül 63 kilogramm.
• Telepítés: álló, lábakon.
• Felfújó szelep: tartozék.
• Külső felület: piros festés.
• Gyártási irányelv: 2014/68/EU.
• Gyártói garancia: 3 év.

Nagy kapacitású tágulási tartály zárt körökhöz

500 literes kapacitásával, 6 bar maximális nyomásával és alsó csatlakozású, álló kivitelével az Ibaiondo 500 CMF kifejezetten olyan fűtési és klímatechnikai rendszerekhez készült, amelyek nagy térfogatú tágulási tartályt igényelnek.

Acélteste, fix membránja, 1,5 bar gyári előnyomása, valamint 750 milliméter átmérőjű és 1.445 milliméter magas méretei egy olyan megoldást alkotnak, amelyet kifejezetten a folyadék tágulásának szabályozására terveztek nagy zárt rendszerekben.
