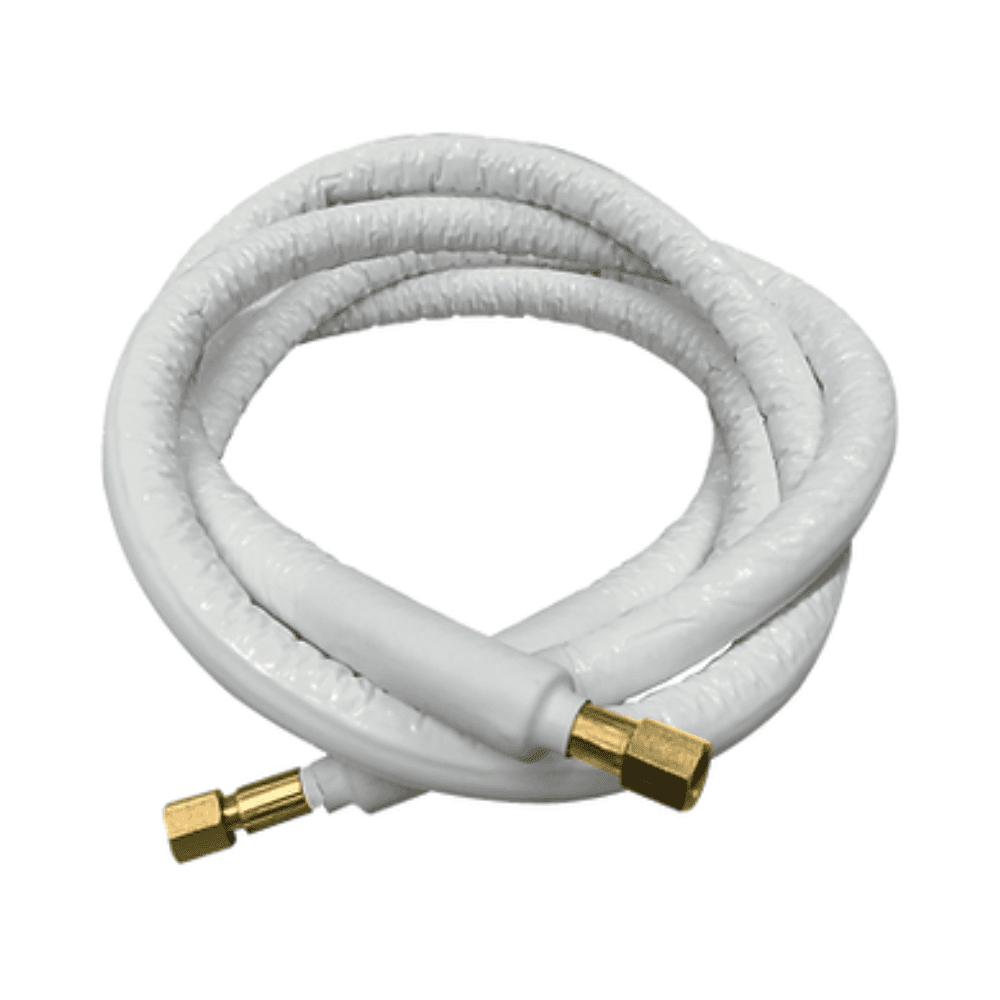

Kronos Pipe flexibilis hűtőcső készlet Ø 3/8" 5/8" – 6 méteres tekercs

A Zimaklima Kronos Pipe 6005-3858 rugalmas hűtőközeg-cső készlet közvetlen expanziós légkondicionáló rendszerek beltéri és kültéri egységei közötti hűtőközeg-kapcsolatok kialakítására lett tervezve. A készlet 2 darab, egyenként 6 méteres tekercset tartalmaz, egy 3/8 hüvelykes és egy 5/8 hüvelykes csövet, biztosítva a számos klímaberendezéshez szükséges két vezetéket.

A Kronos Pipe kiemelkedik rugalmasságával, könnyű súlyával és egyszerű kezelhetőségével. Szerkezete lehetővé teszi, hogy a cső ívekhez és irányváltásokhoz igazodjon anélkül, hogy alakításához szerszámokra lenne szükség, így különösen megkönnyíti a bonyolult nyomvonalú, szűk átvezetésű és nehezen hozzáférhető helyeken végzett munkákat.

3/8 és 5/8 hüvelykes Kronos Pipe készlet légkondicionálóhoz

A 6005-3858 cikkszám a Zimaklima Kronos Pipe rendszeréhez tartozik, és az alábbiakból áll:

• 1 tekercs 3/8 hüvelykes, 6 méter hosszú Kronos Pipe cső.
• 1 tekercs 5/8 hüvelykes, 6 méter hosszú Kronos Pipe cső.

Ez az átmérő-kombináció olyan klímaberendezésekben használható, որոնց hűtőközeg-csatlakozásai 3/8 és 5/8 hüvelykes vezetékeket igényelnek. A szerelés előtt mindig ellenőrizni kell a légkondicionáló gyártója által megadott méreteket.

Rugalmas cső, amely megkönnyíti a szerelést

A Kronos Pipe egyik fő jellemzője, hogy különböző ívekhez és szögekhez alkalmazkodik. A hagyományos merev csövekkel ellentétben rugalmas kialakítása megkönnyíti a hűtőközeg-vezeték nyomvonalának kialakítását, és lehetővé teszi a cső útvonalának módosítását a szerelés során.

Ez a tulajdonság különösen hasznos sok irányváltással járó telepítéseknél, álmennyezetekben, aknákban, csatornákban vagy olyan helyeken, ahol a rendelkezésre álló tér megnehezíti a merev csövek kezelését.

Alacsony tömege szintén megkönnyíti az anyag szállítását és kezelését a telepítés során.

Kompatibilis az R32 és R410A hűtőközegekkel

A Kronos Pipe rendszert közvetlen expanziós hűtőkörökhöz fejlesztették, és kompatibilis a légkondicionáló és hűtéstechnikai berendezésekben általánosan használt különböző hűtőközegekkel.

A rendszer műszaki dokumentációja szerint az alábbi hűtőközegekkel használható:

• R32.
• R410A.
• R134a.
• R404a.
• R407c.

Alkalmas a hűtőközegek folyékony és gáznemű állapotban történő szállítására is, a rendszerre meghatározott nyomás- és hőmérsékleti feltételeken belül.

A Kronos Pipe nem kompatibilis az R22 hűtőközeggel.

7 rétegű többrétegű szerkezet

A Kronos Pipe cső 7 rétegből álló többrétegű szerkezetet használ, amelyet a tömítettség, a mechanikai ellenállás, a külső védelem és a hőszigetelés egyesítésére terveztek.

Szerkezete a következőkből áll:

• Belső, hosszú láncú poliamid réteg.
• Négy rétegű alumínium védőfólia.
• Nagy szakítószilárdságú szintetikus szálfonat.
• Magas gátlóhatású köztes polimer bevonat.
• Kopás-, UV-sugárzás- és dörzsölésálló külső réteg.
• Zártcellás expandált polietilén habszigetelés.
• UV-álló polietilén külső védőfólia.

Ez az összetétel lehetővé teszi, hogy egyetlen rendszerben valósuljon meg a hűtőközeg vezetése és a hűtőközeg-vezeték szigetelése.

Beépített hőszigetelés

A készletben található csövek zártcellás expandált polietilén habszigeteléssel rendelkeznek. Ez a szigetelés segít korlátozni a hűtőközeg és a külső környezet közötti hőcserét, és hozzájárul a kondenzáció kialakulásának csökkentéséhez.

A külső védőfólia emellett ellenállást biztosít az UV-sugárzással, a kopással és a dörzsöléssel szemben, védve a csövet a kezelés és a szerelés során.

Működési hőmérséklet: -30 és 110 Celsius-fok között

A Kronos Pipe széles hőmérsékleti tartományban való működésre készült. A Zimaklima -30 és 110 Celsius-fok közötti működési hőmérsékletet ad meg.

A rendszer akár 130 Celsius-fokos rövid idejű csúcsokat is elvisel, mindig szakaszosan és a gyártó által meghatározott feltételek mellett.

80 bar maximális üzemi nyomás

A Zimaklima által megadott maximális üzemi nyomás a Kronos Pipe rendszer esetében 80 bar. A cső emellett 100 bar-ig tesztelt és tanúsított.

Ezek a jellemzők lehetővé teszik a rendszer használatát olyan modern hűtőközegekkel, amelyek magas nyomáson működnek, mint az R32 és az R410A, mindig betartva a klímaberendezés tervezési és működési feltételeit.

A 3/8 hüvelykes cső jellemzői

• Névleges átmérő: 3/8 hüvelyk.
• Névleges belső átmérő: 8,4 milliméter.
• Belső átmérő tűrése: 0,1 milliméter.
• Névleges külső átmérő: 13 milliméter.
• Külső átmérő tűrése: 0,15 milliméter.
• Minimális szakítónyomás: 400 bar.
• Próbanyomás: 100 bar.
• Hosszváltozás üzemi nyomáson: plusz-mínusz 1 százalék.
• Minimális hajlítási sugár: 95 milliméter.
• Közelítő súly: 125 gramm méterenként.

A 5/8 hüvelykes cső jellemzői

• Névleges átmérő: 5/8 hüvelyk.
• Névleges belső átmérő: 13,8 milliméter.
• Belső átmérő tűrése: 0,1 milliméter.
• Névleges külső átmérő: 19,9 milliméter.
• Külső átmérő tűrése: 0,2 milliméter.
• Minimális szakítónyomás: 200 bar.
• Próbanyomás: 100 bar.
• Hosszváltozás üzemi nyomáson: plusz-mínusz 1 százalék.
• Minimális hajlítási sugár: 170 milliméter.
• Közelítő súly: 190 gramm méterenként.

Közvetlen expanziós rendszerekhez tervezve

A Kronos Pipe a beltéri és kültéri egységek közötti kapcsolat kialakítására szolgál közvetlen expanziós rendszerekben. Rugalmassága megkönnyíti a vezeték útvonalának igazítását a két egység közötti szükséges nyomvonalhoz.

A műszaki dokumentáció EN 1736:2008 referencia szabványt ad meg, amely a hűtő- és hőszivattyús rendszerekben használt rugalmas csőelemekre vonatkozik.

A Zimaklima Kronos Pipe 6005-3858 fő jellemzői

• Márka: Zimaklima.
• Termékcsalád: Kronos Pipe.
• Cikkszám: 6005-3858.
• Terméktípus: szigetelt rugalmas hűtőközeg-cső készlet.
• Tartalom: 2 tekercs cső.
• Az egyes tekercsek hossza: 6 méter.
• Tartalmazott átmérők: 3/8 és 5/8 hüvelyk.
• Felhasználás: közvetlen expanziós rendszerek hűtőközeg-kapcsolata.
• Kompatibilis hűtőközegek: R32, R410A, R134a, R404a és R407c.
• Kompatibilis az R22-vel: nem.
• Működési hőmérséklet: -30 és 110 Celsius-fok között.
• Maximális rövid idejű hőmérséklet: 130 Celsius-fok.
• Maximális üzemi nyomás: 80 bar.
• Próbanyomás: 100 bar.
• Kialakítás: 7 rétegű többrétegű cső.
• Szigetelés: zártcellás expandált polietilén hab.
• Külső védelem: UV-, kopás- és dörzsölésálló.
• Referencia szabvány: EN 1736:2008.

Rugalmas készlet 3/8 és 5/8 hüvelykes hűtőközeg-vezetékekhez

A Zimaklima Kronos Pipe 6005-3858 egyetlen készletben egyesíti a 3/8 és 5/8 hüvelykes hűtőközeg-vezetékeket, mindkettő 6 méter hosszúsággal, megkönnyítve az ezekkel a méretekkel kompatibilis klímaberendezések telepítését.

Többrétegű szerkezete, beépített szigetelése, rugalmassága és az olyan hűtőközegekkel való kompatibilitása, mint az R32 és R410A, lehetővé teszi a rendelkezésre álló térhez igazított hűtőközeg-nyomvonalak kialakítását, mindig betartva a csatlakozási előírásokat és a berendezés gyártója által megadott működési feltételeket.
