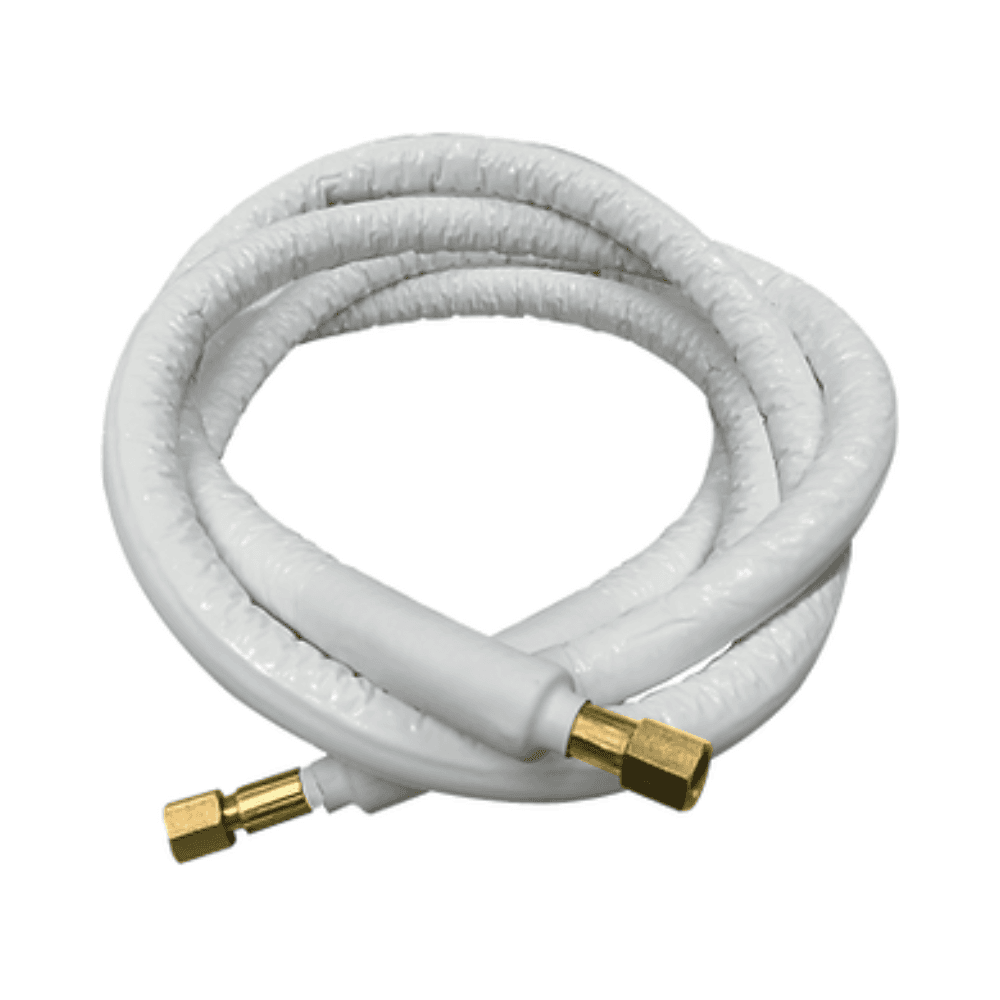

Kronos Pipe flexibilis hűtőcső készlet Ø 1/4" 3/8" - 6 méteres tekercs

A Zimaklima Kronos Pipe 6002-6000 hűtőközegcső készlet légkondicionáló berendezések és közvetlen expanziós rendszerek beltéri és kültéri egységei közötti csatlakozások kialakítására lett tervezve. A csomag 2 tekercs, egyenként 6 méteres csövet tartalmaz, az egyik 1/4 hüvelykes, a másik 3/8 hüvelykes névleges átmérővel.

A Kronos Pipe rendszer rugalmas alternatívát kínál a hűtőközeg vezetésére, és könnyű kezelhetőségével tűnik ki. A cső különböző ívekhez és szögekhez igazítható a szerelés során, csökkentve a merev csöveknél megszokott alakítási munkák szükségességét.

Rugalmas cső légkondicionáló szerelésekhez

A Kronos Pipe rendszer fő jellemzője a rugalmasság. Többrétegű kialakítása lehetővé teszi a cső irányítását és hajlítását a szerelés során, megkönnyítve a beltéri és kültéri egység közötti nyomvonal kialakítását.

Ez a rugalmasság különösen hasznos olyan telepítéseknél, ahol irányváltások, szűk átvezetések vagy olyan útvonalak vannak, ahol a hűtőközeg-vezetéket a rendelkezésre álló térhez kell igazítani.

Emellett könnyű és egyszerűen kezelhető csőről van szó, ami segíti mind a szállítást, mind a helyszíni szerelési munkákat.

1/4 és 3/8 hüvelykes csöveket tartalmazó készlet

A 6002-6000 cikkszám két, egyenként 6 méter hosszú hűtőközegcsőből áll:

• 1 db 6 méteres tekercs 1/4 hüvelykes névleges átmérővel.
• 1 db 6 méteres tekercs 3/8 hüvelykes névleges átmérővel.

Ez az átmérő-kombináció számos közvetlen expanziós légkondicionáló rendszerben megszokott, és lehetővé teszi, hogy egyetlen készletben rendelkezésre álljon a két szükséges vezeték a hűtőközeg egységek közötti áramlásához, amennyiben a méretek megfelelnek a klímarendszer gyártója által előírtaknak.

Kompatibilis az R32, R410A, R134a, R404a és R407c hűtőközegekkel

A Kronos Pipe cső közvetlen expanziós rendszerek csatlakoztatására alkalmas, amelyek különböző hűtőközegekkel működnek. A műszaki adatlap szerint kompatibilis a következőkkel:

• R32.
• R410A.
• R134a.
• R404a.
• R407c.

Használható a hűtőközeg folyékony és gáznemű állapotban történő szállítására is, a rendszerben meghatározott nyomás- és hőmérsékleti feltételek között.

A Kronos Pipe nem kompatibilis az R22 hűtőközeggel.

7 rétegű többrétegű szerkezet

A Kronos Pipe cső 7 rétegű szerkezetet alkalmaz, amely mechanikai ellenállást, tömítettséget, szigetelést és védelmet biztosít a hűtőközeg-berendezésekben megszokott körülményekkel szemben.

Összetétele a következő:

• Belső réteg hosszú láncú poliamidból.
• Négy rétegű alumínium védőfólia.
• Nagy szakítószilárdságú szintetikus szálfonat.
• Köztes, magas gátlóhatású polimer bevonat.
• Kopás-, UV- és dörzsálló külső bevonat.
• Zártcellás expandált polietilén habszigetelés.
• UV-álló polietilén külső védőfólia.

Ez a kialakítás lehetővé teszi, hogy ugyanaz a cső a hűtőközeg vezetésére és a hűtőközeg-vezeték körüli szükséges szigetelés biztosítására is szolgáljon.

Integrált szigetelés

A készletben található csövek zártcellás expandált polietilén habszigetelő burkolattal rendelkeznek. Ez a réteg segít korlátozni a környezettel való hőcserét, és hozzájárul a kondenzáció kialakulásának csökkentéséhez a rendszerben.

A külső réteg emellett védelmet nyújt az UV-sugárzás, a kopás és a dörzsölés ellen, elősegítve a cső védelmét a szerelés és az üzemeltetés során.

Üzemi hőmérséklet és nyomás

A Kronos Pipe rendszer széles üzemi tartományban használható hűtőkörökben. Üzemi hőmérséklet-tartománya -30 és 110 Celsius-fok között van, rövid ideig akár 130 Celsius-fok csúcsértéket is elvisel.

A műszaki dokumentáció legfeljebb 80 bar használati nyomást ad meg, és jelzi, hogy a rendszert 100 bar nyomáson tesztelték.

1/4 hüvelykes cső műszaki adatai

• Névleges átmérő: 1/4 hüvelyk.
• Névleges belső átmérő: 5,2 milliméter.
• Névleges külső átmérő: 9,5 milliméter.
• Minimális hajlítási sugár: 65 milliméter.
• Közelítő tömeg: 80 gramm/méter.
• Hosszváltozás üzemi nyomás alatt: körülbelül 1 százalék.

3/8 hüvelykes cső műszaki adatai

• Névleges átmérő: 3/8 hüvelyk.
• Névleges belső átmérő: 8,4 milliméter.
• Névleges külső átmérő: 13 milliméter.
• Minimális hajlítási sugár: 95 milliméter.
• Közelítő tömeg: 125 gramm/méter.
• Hosszváltozás üzemi nyomás alatt: körülbelül 1 százalék.

Hűtőipari alkalmazásokra tesztelve

A Kronos Pipe kifejezetten hűtési és klímatechnikai alkalmazásokhoz lett kifejlesztve, és laboratóriumi vizsgálatokkal rendelkezik, amelyek a nyomás-, hőmérséklet-, permeabilitási és működési viselkedését ellenőrzik az ilyen típusú rendszerekben.

A termék műszaki dokumentációja a EN 1736:2008 szabványt jelöli meg referencia szabványként, amely a hűtőrendszerekben és hőszivattyúkban használt rugalmas csőelemekre vonatkozik.

A Zimaklima Kronos Pipe 6002-6000 fő jellemzői

• Márka: Zimaklima.
• Termékcsalád: Kronos Pipe.
• Cikkszám: 6002-6000.
• Terméktípus: szigetelt, rugalmas hűtőközegcső készlet.
• Tartalom: 2 tekercs cső.
• Az egyes tekercsek hossza: 6 méter.
• Tartalmazott átmérők: 1/4 és 3/8 hüvelyk.
• Alkalmazás: hűtőközeg-csatlakozás közvetlen expanziós rendszerek egységei között.
• Kompatibilis hűtőközegek: R32, R410A, R134a, R404a és R407c.
• R22 kompatibilitás: nem kompatibilis.
• Hőmérséklet-tartomány: -30 és 110 Celsius-fok között.
• Maximális rövid idejű hőmérséklet: 130 Celsius-fok.
• Használati nyomás: legfeljebb 80 bar.
• Megadott próbanyomás: 100 bar.
• Szerkezet: 7 rétegű többrétegű cső.
• Szigetelés: zártcellás expandált polietilén hab.
• Külső védelem: kopás-, dörzsölés- és UV-álló.
• Referencia szabvány: EN 1736:2008.

Rugalmas megoldás a hűtőközeg-csatlakozáshoz

A Zimaklima Kronos Pipe 1/4 és 3/8 hüvelykes készlet egyetlen csomagban egyesíti a számos légkondicionáló szereléshez szükséges két csőméretet, mindkét átmérőből 6 méteres hosszúsággal.

Többrétegű szerkezete, integrált szigetelése és nagyfokú rugalmassága megkönnyíti a hűtőközeg-vezetékek kialakítását, és lehetővé teszi az ívekhez és irányváltásokhoz való alkalmazkodást a szerelés során. Kifejezetten modern hűtőközegekkel, például R32-vel és R410A-val működő klímaberendezésekhez készült megoldás, mindig a berendezés gyártója által megadott átmérők, nyomások és feltételek betartásával.
