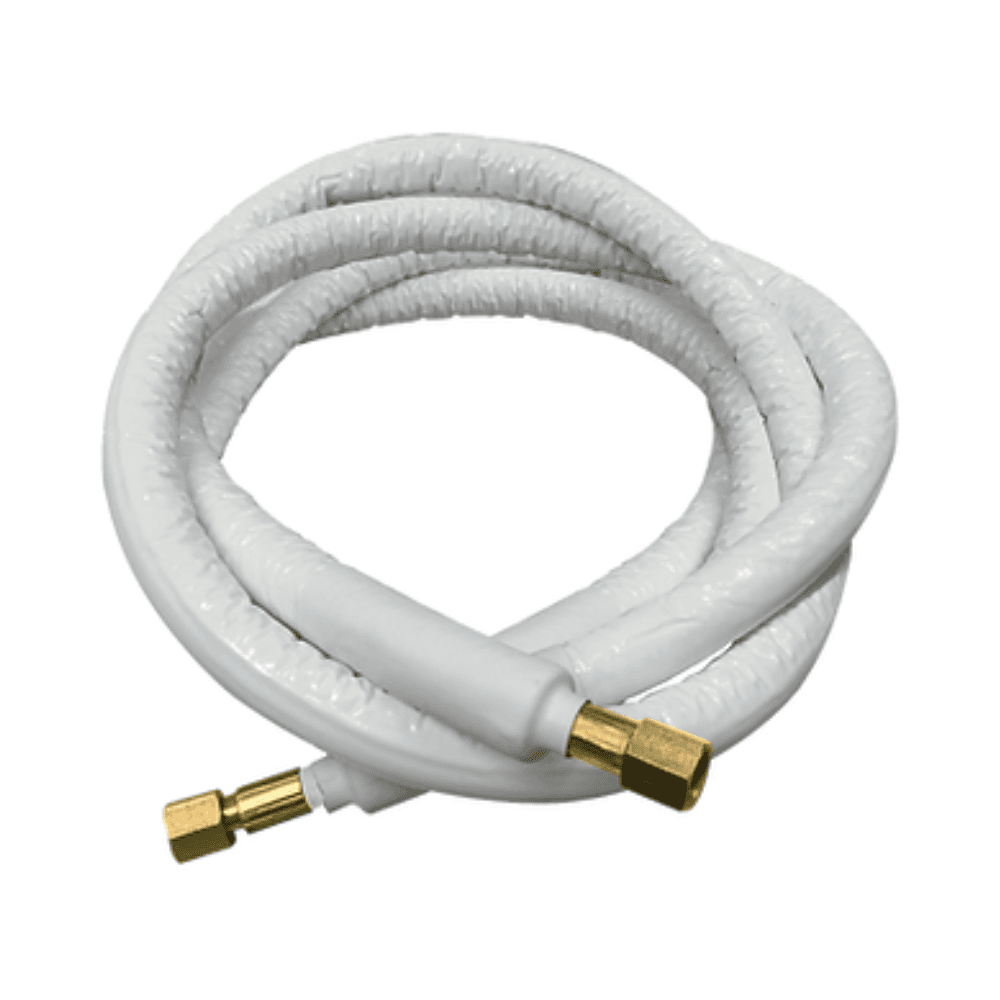

Kronos Pipe flexibilis hűtőcső készlet Ø 1/4" 1/2" - 6 méteres tekercs

A Zimaklima Kronos Pipe 6003-6000 rugalmas hűtőcső-készlet a közvetlen expanziós légkondicionáló rendszerek beltéri és kültéri egységei közötti hűtőközeg-kapcsolat kialakítására lett tervezve. A készlet 1/4 és 1/2 hüvelykes csöveket kombinál 6 méteres hosszban, így számos klímaberendezéshez biztosítja a szükséges két méretet.

A Kronos Pipe kiemelkedik nagyfokú rugalmasságával és könnyű kezelhetőségével. A cső szerszámok nélkül is alakítható ívekhez és irányváltásokhoz, ami különösen megkönnyíti a szerelést bonyolult nyomvonalak, szűk helyek vagy több iránytörést tartalmazó telepítések esetén.

1/4 és 1/2 hüvelykes Kronos Pipe készlet légkondicionálóhoz

A 6003-6000 cikkszám a Zimaklima által hűtési és klímatechnikai telepítésekhez fejlesztett Kronos Pipe rendszerhez tartozik. A szett 1/4 és 1/2 hüvelykes méreteket tartalmaz, 6 méteres hosszban, a berendezés egységei közötti hűtőközeg-vezetékek kialakításához.

A telepítés előtt ellenőrizni kell, hogy az 1/4 és 1/2 hüvelykes átmérők megfelelnek-e a légkondicionáló gyártója által megadott csatlakozásoknak és specifikációknak.

Rugalmas cső a könnyebb szerelésért

A Kronos Pipe rendszer egyik fő előnye, hogy különböző ívekhez és szögekhez is alkalmazkodik. Rugalmas kialakítása lehetővé teszi a cső szerelés közbeni irányítását anélkül, hogy minden egyes hajlításhoz speciális szerszámokra lenne szükség.

Ez a tulajdonság leegyszerűsíti a hűtőközeg-vezetékek nyomvonalának kialakítását, és különösen hasznos, ha a vezetéknek akadályokat kell kikerülnie, szűk átvezetéseken kell áthaladnia, vagy az épület geometriájához kell igazodnia.

A rugalmasság mellett a Kronos Pipe alacsony tömegű, ami megkönnyíti a mozgatást és a szállítást a szerelési munkák során.

Kompatibilis az R32 és R410A hűtőközegekkel

A Zimaklima műszaki adatlapja szerint a Kronos Pipe olyan közvetlen expanziós rendszerekhez készült, amelyek a légkondicionálásban és hűtéstechnikában elterjedt különböző hűtőközegeket használnak.

A rendszer kompatibilis az alábbiakkal:

• R32.
• R410A.
• R134a.
• R404a.
• R407c.

A műszaki dokumentáció kifejezetten rögzíti, hogy a Kronos Pipe nem kompatibilis az R22 hűtőközeggel.

7 rétegű többrétegű szerkezet

A Kronos Pipe 7 rétegből álló többrétegű szerkezetet használ, amelyet tömítettség, mechanikai ellenállás, külső védelem és hőszigetelés biztosítására fejlesztettek ki hűtési alkalmazásokhoz.

A Zimaklima által megadott szerkezet a következőkből áll:

• Hosszú láncú poliamid a belső oldalon.
• Négy rétegű alumínium védőfólia.
• Nagy szakítószilárdságú szintetikus szálfonat.
• Köztes, nagy gátlóhatású polimer réteg.
• Kopás-, UV-, dörzsölés- és vegyszerálló külső réteg.
• Zártcellás expandált polietilén habszigetelés.
• UV-védelemmel ellátott külső polietilén fólia.

Ez a felépítés egyetlen termékben egyesíti a hűtőközeg vezetését, a körhöz szükséges ellenállást és a vezeték külső szigetelését.

Beépített hőszigetelés

A Kronos Pipe csövek zártcellás expandált polietilén habból készült szigetelőköpenyt kapnak. Ez a szigetelés korlátozza a hőcserét a hűtőközeg és a környezet között, és hozzájárul a hűtővezeték felületén megjelenő kondenzáció csökkentéséhez.

A külső védelem emellett ellenáll a UV-sugárzásnak, a kopásnak és a dörzsölésnek, segítve a cső megóvását a kezelés, a szerelés és az üzemeltetés során.

-30 és 110 Celsius-fok közötti működési tartomány

A rendszer -30 és 110 Celsius-fok közötti hőmérsékleten való működésre készült. A műszaki adatlap továbbá 130 Celsius-fokig terjedő csúcshőmérsékletet is megenged rövid ideig.

Nyomás tekintetében a Zimaklima 0 és 80 bar közötti használati feltételeket határoz meg. A cső emellett 100 bar nyomáson tesztelve lett.

Az 1/4 hüvelykes cső jellemzői

A készletben található kisebb átmérőjű vezeték az alábbi specifikációkkal rendelkezik:

• Névleges átmérő: 1/4 hüvelyk.
• Névleges belső átmérő: 5,2 milliméter.
• Belső átmérő tűrése: 0,1 milliméter.
• Névleges külső átmérő: 9,5 milliméter.
• Külső átmérő tűrése: 0,15 milliméter.
• Minimális szakítónyomás: 500 bar.
• Próbanyomás: 100 bar.
• Hosszváltozás üzemi nyomáson: plusz-mínusz 1 százalék.
• Minimális hajlítási sugár: 65 milliméter.
• Közelítő tömeg: 80 gramm méterenként.

Az 1/2 hüvelykes cső jellemzői

A készletben található nagyobb átmérőjű cső a következő műszaki jellemzőkkel rendelkezik:

• Névleges átmérő: 1/2 hüvelyk.
• Névleges belső átmérő: 12,6 milliméter.
• Belső átmérő tűrése: 0,1 milliméter.
• Névleges külső átmérő: 15,5 milliméter.
• Külső átmérő tűrése: 0,15 milliméter.
• Minimális szakítónyomás: 250 bar.
• Próbanyomás: 100 bar.
• Hosszváltozás üzemi nyomáson: plusz-mínusz 1 százalék.
• Minimális hajlítási sugár: 130 milliméter.
• Közelítő tömeg: 147 gramm méterenként.

Hűtőkörökhöz tesztelve

A Kronos Pipe rendszert kifejezetten hűtőközeg vezetésére fejlesztették, és különböző laboratóriumi vizsgálatoknak vetették alá. A műszaki adatlap EN 1736:2008 referencia szabványt ad meg, amely a hűtőrendszerekben és hőszivattyúkban használt rugalmas csőelemekre vonatkozik.

Használata a beltéri és kültéri egységek közötti csatlakoztatásra is alkalmas közvetlen expanziós berendezéseknél, valamint a hűtőközeg folyékony vagy gáznemű állapotban történő szállítására a megadott működési feltételek között.

A Zimaklima Kronos Pipe 6003-6000 fő jellemzői

• Márka: Zimaklima.
• Termékcsalád: Kronos Pipe.
• Cikkszám: 6003-6000.
• Terméktípus: szigetelt, rugalmas hűtőcső-készlet.
• Hossz: 6 méter.
• Tartalmazott átmérők: 1/4 és 1/2 hüvelyk.
• Alkalmazás: közvetlen expanziós rendszerek hűtőközeg-kapcsolata.
• Kompatibilis hűtőközegek: R32, R410A, R134a, R404a és R407c.
• Kompatibilis R22-vel: nem.
• Üzemi hőmérséklet: -30 és 110 Celsius-fok között.
• Maximális rövid idejű hőmérséklet: 130 Celsius-fok.
• Használati nyomás: legfeljebb 80 bar.
• Próbanyomás: 100 bar.
• Kialakítás: 7 rétegű többrétegű cső.
• Szigetelés: zártcellás expandált polietilén hab.
• Külső védelem: UV-, kopás- és dörzsölésálló.
• Referencia szabvány: EN 1736:2008.

Rugalmas alternatíva hűtővezetékek kialakításához

A Zimaklima Kronos Pipe 6003-6000 készlet 1/4 és 1/2 hüvelykes csöveket kínál 6 méteres hosszban, amely kombinációt számos légkondicionáló berendezés használja.

Rugalmassága, többrétegű felépítése, beépített szigetelése és az olyan korszerű hűtőközegekkel való kompatibilitása, mint az R32 és az R410A, megkönnyíti a hűtővezetékek kialakítását új telepítéseknél és felújítási munkáknál is, mindig a klímaberendezés gyártója által megadott méretek és feltételek betartásával.
