Ipari ECO kapcsoló - 16 portos switch

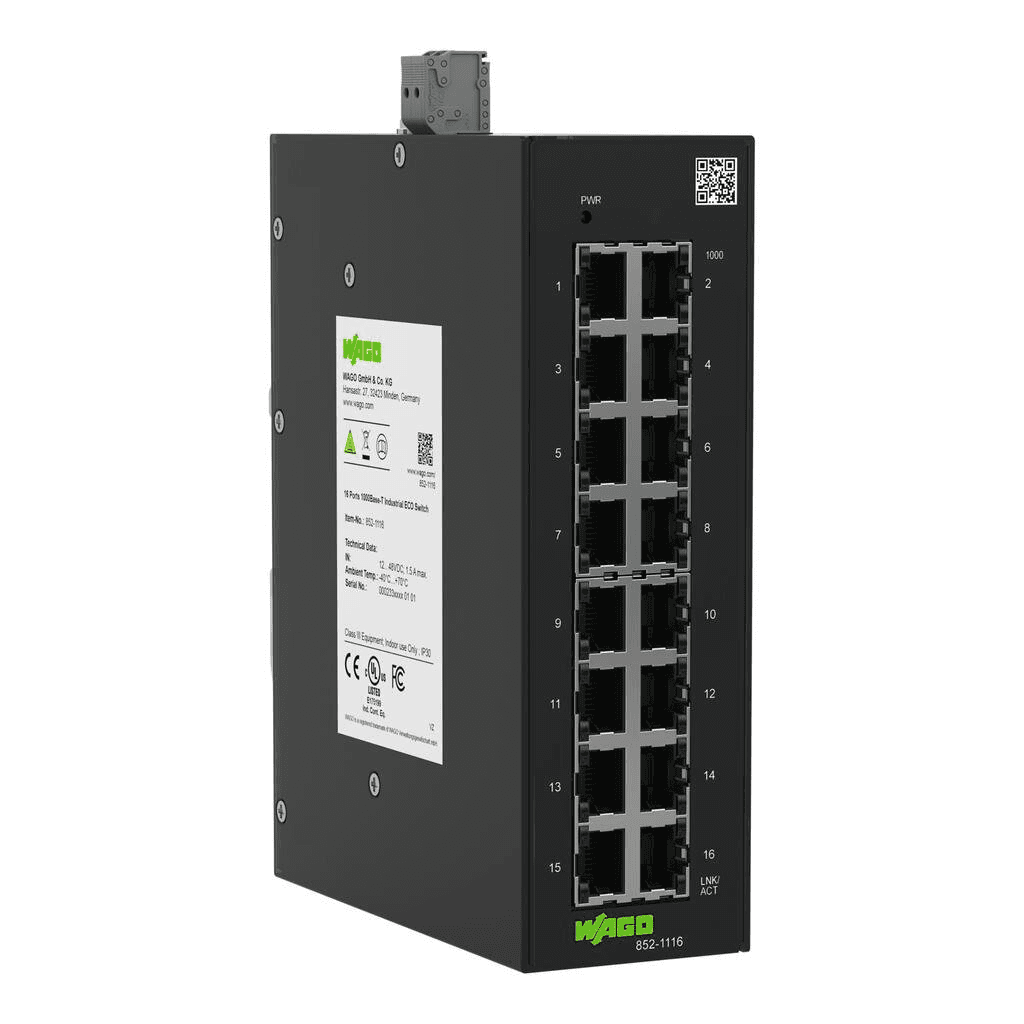

A WAGO Industrial-ECO-Switch 852-1116 egy nem menedzselt ipari Ethernet switch 16 db RJ45 Gigabit Ethernet porttal, amelyet megbízható kommunikációs hálózatok kialakítására terveztek gépekben, vezérlőszekrényekben és automatizálási rendszerekben. Portjai támogatják a 10/100/1000BASE-T szabványt automatikus egyeztetéssel és Auto-MDI/MDIX funkcióval, így az üzembe helyezés egyszerű, előzetes konfiguráció nélkül.

A készülék 12–48 VDC redundáns tápellátással, DIP kapcsolóval konfigurálható riasztóérintkezővel, állapotjelző LED-ekkel és 35 mm-es DIN sínre szerelhető alumínium fémházzal rendelkezik. A -40 és +70 °C közötti széles üzemi hőmérséklet-tartomány, valamint a rezgésekkel és ütésekkel szembeni ellenállóság különösen alkalmassá teszi ipari Ethernet hálózatokhoz.

16 portos nem menedzselt ipari Ethernet switch

A WAGO 852-1116 referencia 16 db RJ45 Ethernet interfésszel rendelkezik, így nagy portszámot kínál egyetlen eszközben.

Mivel nem menedzselt switchről van szó, működéséhez nincs szükség programozásra vagy hálózati konfigurációra. Elég a tápellátást biztosítani és csatlakoztatni a kompatibilis Ethernet eszközöket, ami megkönnyíti a kis- és közepes ipari hálózatok kialakítását.

16 db Gigabit Ethernet port

A 16 rézport támogatja az automatizálásban használt fő Ethernet sebességeket:

• 10BASE-T.
• 100BASE-TX.
• 1000BASE-T Gigabit Ethernet.

Minden port automatikus egyeztetést kínál, így a switch automatikusan felismeri a csatlakoztatott eszköz által támogatott átviteli sebességet.

Auto-MDI/MDIX minden porton

Az Auto-MDI/MDIX funkció automatikusan felismeri az Ethernet kábel adó- és vevővezetékeit.

Ez a tulajdonság leegyszerűsíti a kábelezést, mivel a kompatibilis eszközöknél nincs szükség egyenes vagy keresztkábel megkülönböztetésére, így a működés gyakorlatilag plug-and-play.

Store-and-Forward, blokkolásmentes kapcsolás

A WAGO 852-1116 Store-and-Forward kapcsolási technológiát és non-blocking architektúrát használ.

A switch fogadja és ellenőrzi a kereteket, mielőtt továbbítaná azokat a célportra, miközben architektúrája lehetővé teszi a portok közötti kommunikáció kezelését a blokkoló kapcsolómátrixokra jellemző korlátok nélkül.

8.000 MAC címig terjedő tábla

A készülék belső táblája akár 8.000 MAC cím kezelésére is képes.

Ez a kapacitás lehetővé teszi annak megtanulását, hogy mely eszközök melyik portra csatlakoznak, és az Ethernet keretek megfelelő célállomásra történő továbbítását a hálózaton belül.

Kompatibilis akár 10.000 bájtos Jumbo Frame-ekkel

A switch támogatja az akár 10.000 bájtos Jumbo Frame-eket, megkönnyítve a nagyobb méretű Ethernet keretek továbbítását, ha a csatlakoztatott eszközök és az alkalmazás is támogatja ezt a funkciót.

Energy Efficient Ethernet

A WAGO 852-1116 megfelel az IEEE 802.3az Energy Efficient Ethernet szabványnak.

Ez a technológia lehetővé teszi az Ethernet kapcsolatok energiafogyasztásának csökkentését, amikor az adatforgalom alacsony, és a portok működését a hálózat tényleges terheléséhez igazítja.

Ethernet forgalom prioritáskezelése

A készülék kompatibilis az IEEE 802.1p szabvánnyal az Ethernet csomagok prioritáskezeléséhez.

A WAGO emellett megadja a PROFINET, EtherType 0x8892 protokollhoz tartozó csomagok prioritását is, ami különösen hasznos az automatizálási hálózatokban, ahol bizonyos adatoknak elsőbbségi kezelést kell kapniuk.

IEEE 802.3x flow control

Az IEEE 802.3x Flow Control támogatása lehetővé teszi a torlódási helyzetek kezelését full-duplex Ethernet kommunikációban, kompatibilis eszközök közötti flow control mechanizmusokkal.

12–48 VDC tápellátás

Az Industrial-ECO-Switch széles, 12–48 VDC tápfeszültség-tartományt kínál, ±15 % tűréssel.

Ez a rugalmasság megkönnyíti az integrálását olyan automatizálási szekrényekbe, amelyek különböző ipari egyenfeszültségekkel működnek.

A WAGO által megadott maximális fogyasztás:

• Maximális teljesítmény: 14 W.
• Maximális áram: 1.500 mA.

Redundáns tápellátás

A WAGO 852-1116 redundáns tápbemenettel rendelkezik, ami növeli a hálózat rendelkezésre állását, ha a telepítés két megfelelően konfigurált tápegységet használ.

Olyan rendszerekben, ahol a kommunikáció folyamatossága fontos, ez a megoldás nagyobb hibatűrésű tápellátás kialakítását teszi lehetővé.

Túlfeszültség- és fordított polaritás elleni védelem

Az elektronika túlfeszültség- és fordított polaritás elleni védelemmel rendelkezik, amely segít megóvni a switch-et a tápbemeneten jelentkező bizonyos helytelen elektromos állapotoktól.

Konfigurálható riasztóérintkező

A készülék DIP kapcsolóval konfigurálható riasztóérintkezővel rendelkezik, amely további jelzést biztosít bizonyos hibák felügyeletéhez.

A redundáns tápellátással és a LED kijelzőkkel együtt ez az érintkező növeli a switch diagnosztikai lehetőségeit az automatizálási szekrényben.

Állapotjelző LED-ek

Az előlapon LED jelzők találhatók, amelyekkel gyorsan ellenőrizhető a készülék és a csatlakozások állapota.

• Zöld PWR: a tápellátás jelenlétét jelzi.
• Zöld 1000 portonként: 1.000 Mbps működést jelez.
• Zöld LNK/ACT portonként: a kapcsolatot és az adatátviteli aktivitást jelzi.

Ezek a jelzők megkönnyítik az üzembe helyezést és a csatlakozási problémák vizuális azonosítását.

Cat. 5e vagy magasabb kategóriájú Ethernet kábel

Réz alapú Ethernet kommunikációhoz a WAGO Cat. 5e vagy magasabb kategóriájú kábelt ír elő.

Az egy kapcsolatra megengedett maximális kábelhossz 100 méter, a réz alapú Ethernet hálózatok szokásos feltételei szerint.

35 mm-es DIN sínre szerelés

A switch 35 mm-es DIN sínre történő szerelésre készült, így közvetlenül beépíthető vezérlőszekrényekbe és automatizálási szekrényekbe.

Ipari kialakítása a 16 Gigabit portot mindössze 50 mm széles készülékházban egyesíti, optimalizálva a sínre rendelkezésre álló helyet.

Ipari alumínium ház

A ház fekete fémes felületű alumíniumból készült.

A készülék méretei:

• Szélesség: 50 mm.
• Magasság: 160 mm.
• Mélység: 120 mm.
• Tömeg: kb. 934 g.

Kiterjesztett -40 és +70 °C közötti hőmérséklet-tartomány

A 852-1116 egyik fő jellemzője a kiterjesztett üzemi hőmérséklet-tartomány.

• Üzemi hőmérséklet: -40 és +70 °C között.
• Tárolási hőmérséklet: -40 és +80 °C között.
• Maximális relatív páratartalom: 95 %, nem kondenzálódó.

Ez a széles tartomány lehetővé teszi a használatát olyan ipari szekrényekben és alkalmazásokban, amelyek a hagyományos hálózati eszközöknél szigorúbb környezeti feltételeknek vannak kitéve.

IP30 védelem

A switch IP30 védettségi fokozattal rendelkezik.

Ezért elsősorban beltéri telepítésre, valamint megfelelő szekrényekbe vagy burkolatokba ajánlott, ha a környezet nagyobb védelmet igényel por, nedvesség vagy víz ellen.

Rezgés- és ütésálló

A WAGO az alábbi szabványok szerinti mechanikai ellenállást adja meg:

• Rezgés: IEC 60068-2-6.
• Ütés: IEC 60068-2-27.

Ezek a tulajdonságok lehetővé teszik a készülék használatát olyan ipari környezetben, ahol a vezérlőszekrényekbe telepített eszközök rezgésnek vagy mechanikai behatásnak lehetnek kitéve.

Ipari elektromágneses kompatibilitás

A készülék megfelel az ipari környezetre vonatkozó elektromágneses kompatibilitási követelményeknek:

• EMC immunitás: EN 61000-6-2.
• EMC kibocsátás: EN 61000-6-4.

Kompatibilis Ethernet szabványok

A WAGO 852-1116 műszaki dokumentációja a következőkkel való kompatibilitást adja meg:

• IEEE 802.3i: 10BASE-T.
• IEEE 802.3u: 100BASE-TX.
• IEEE 802.3ab: 1000BASE-T.
• IEEE 802.3x: Flow Control.
• IEEE 802.3az: Energy Efficient Ethernet.
• IEEE 802.1p: prioritáskezelés.

A WAGO 852-1116 műszaki jellemzői

• Márka: WAGO.
• Referencia: 852-1116.
• Termékcsalád: Industrial-ECO-Switch.
• Típus: nem menedzselt ipari Ethernet switch.
• Portok száma: 16.
• Ethernet csatlakozók: 16 x RJ45.
• Sebességek: 10/100/1000 Mbps.
• Gigabit interfész: 1000BASE-T.
• Automatikus egyeztetés: igen, minden porton.
• Auto-MDI/MDIX: igen, minden porton.
• Kapcsolási mód: Store-and-Forward.
• Architektúra: non-blocking.
• MAC tábla: 8.000 cím.
• Jumbo Frame: akár 10.000 bájt.
• Flow Control: IEEE 802.3x.
• Energy Efficient Ethernet: IEEE 802.3az.
• Prioritáskezelés: IEEE 802.1p.
• Átviteli közeg: Cat. 5e vagy magasabb kategóriájú rézkábel.
• Maximális kábelhossz kapcsolatonként: 100 m.
• Tápfeszültség: 12-48 VDC ±15 %.
• Redundáns tápellátás: igen.
• Maximális fogyasztás: 14 W.
• Maximális áram: 1.500 mA.
• Túlfeszültség elleni védelem: igen.
• Fordított polaritás elleni védelem: igen.
• Riasztóérintkező: igen, DIP kapcsolóval konfigurálható.
• LED jelzők: tápellátás, Gigabit sebesség és kapcsolat/aktivitás.
• Szerelés: 35 mm-es DIN sín.
• Ház anyaga: alumínium.
• Szín: fekete fémes.
• Védettség: IP30.
• Üzemi hőmérséklet: -40 és +70 °C között.
• Tárolási hőmérséklet: -40 és +80 °C között.
• Relatív páratartalom: legfeljebb 95 %, nem kondenzálódó.
• Rezgésállóság: IEC 60068-2-6.
• Ütésállóság: IEC 60068-2-27.
• Szélesség: 50 mm.
• Magasság: 160 mm.
• Mélység: 120 mm.
• Tömeg: 934 g.
• Jelölés: CE.
• UL jóváhagyás: UL 61010-2-201.
• GTIN: 4066966625127.

Ipari Gigabit switch automatizálási szekrényekhez

A WAGO Industrial-ECO-Switch 852-1116 akár 16 Gigabit Ethernet kapcsolatot is képes egy kompakt, DIN-sínre szerelhető, konfigurációt nem igénylő eszközben összpontosítani, így különösen alkalmas gépekhez, automatizálási rendszerekhez, valamint kis- és közepes ipari hálózatokhoz.

A 16 db 10/100/1000BASE-T port, a redundáns tápellátás, a riasztóérintkező, az Energy Efficient Ethernet, az IEEE 802.1p prioritáskezelés és a -40 és +70 °C közötti működési tartomány az egyszerű telepítést kifejezetten ipari környezetre szabott jellemzőkkel ötvözi.
