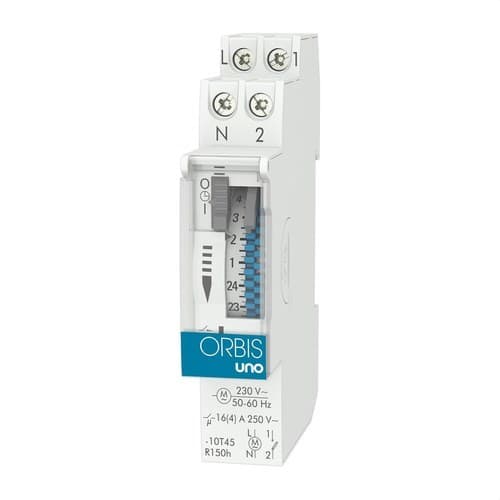

UNO QRD 230V analóg időkapcsoló

Az Orbis UNO QRD analóg kapcsolóóra, OB400232 cikkszámmal, egy moduláris elektromechanikus programkapcsoló, amelyet elektromos áramkörök napi be- és kikapcsolásának automatizálására terveztek. 230 V feszültségen működik, 24 órás számlappal rendelkezik, a legkisebb programozási időköz 15 perc, és 150 órás járástartalékkal biztosítja az óra működését áramszünet esetén is.

Kompatk kialakításának köszönhetően mindössze 1 DIN modult, azaz 17,5 mm-t foglal el, így kis helyű villamos elosztókba is könnyen beépíthető. 16(4) A / 250 V AC normálisan nyitott érintkezővel, cserélhető NiMH akkumulátorral és kézi kapcsolóval rendelkezik, amely automatikus, kikapcsolt és állandó bekapcsolt üzemmódot kínál.

24 órás napi programozás

Az Orbis UNO QRD egy 24 órás analóg számlapot használ az áramkör kapcsolási és bontási időszakainak beállításához. A beállított program minden nap automatikusan ismétlődik, ezért különösen praktikus olyan alkalmazásokban, ahol a működési idő hétfőtől vasárnapig hasonló.

A számlap 96 programozó bütyköt tartalmaz. Mindegyik 15 perces időintervallumot képvisel, így a nap folyamán több különböző működési sáv is beállítható digitális kijelzők, alkalmazások vagy elektronikus konfiguráció nélkül.

15 perces minimális kapcsolási idő

A programozott bekapcsolás és kikapcsolás közötti minimális idő 15 perc. Ez a felbontás elegendő pontosságot biztosít számos háztartási, közösségi és professzionális berendezés automatizálásához, például világításhoz, fűtéshez, öntözéshez, szivattyúkhoz vagy segédrendszerekhez.

Az Orbis a napi számlapra körülbelül ±5 perces kapcsolási pontosságot ad meg.

150 órás járástartalék

Az UNO QRD és a tartalék nélküli UNO D modell közötti fő különbség az újratölthető akkumulátor, amely az áramellátás megszűnésekor is fenntartja az óra működését.

Az Orbis 150 órás autonómiát ad meg. Ennek a tartaléknak köszönhetően egy átmeneti áramszünet nem teszi szükségessé a programkapcsoló időpontjának azonnali újraállítását, mivel az óra az akkumulátor elegendő töltése mellett tovább jár.

Cserélhető NiMH akkumulátor

Az UNO QRD 1,2 V-os, V80H típusú újratölthető NiMH akkumulátort használ. Az Orbis szerint ez az akkumulátor cserélhető, így élettartama végén a teljes kapcsolóóra cseréje nélkül is pótolható.

Az akkumulátor a készülék hálózatra csatlakoztatott állapotában töltődik.

Háromállású kézi kapcsoló

Az előlap egy kapcsolót tartalmaz, amely lehetővé teszi az áramkör működésének módosítását a beállított program megváltoztatása nélkül. A felhasználó három üzemmód közül választhat:

• Automatikus: az áramkör a bütykökkel beállított időprogramot követi.
• Kikapcsolt: a kimenetet a programtól függetlenül bontva tartja.
• Állandó bekapcsolás: a kimenetet folyamatosan bekapcsolva tartja.

Ez a funkció karbantartás, tesztelés, szabadság vagy olyan alkalmi helyzetek esetén hasznos, amikor a napi programot ideiglenesen felül kell írni.

16(4) A normálisan nyitott érintkező

Az UNO QRD egy normálisan nyitott érintkezőt tartalmaz, amelynek kapcsolási terhelhetősége 16(4) A / 250 V AC. Az 1-es és 2-es kapocs közötti érintkező feszültségmentes, ami megkönnyíti a különböző vezérlőáramkörökbe való integrálását.

A megengedett maximális terhelés a csatlakoztatott vevő típusától függ, ezért be kell tartani az Orbis által ajánlott értékeket.

Különböző terheléstípusokkal kompatibilis

• Izzólámpák: legfeljebb 2500 W.
• Fénycsövek: legfeljebb 1200 VA.
• 12 V AC kisfeszültségű halogénlámpák: legfeljebb 2000 VA.
• 230 V AC halogénlámpák: legfeljebb 2500 W.
• Kompakt fénycsövek: legfeljebb 1000 VA.
• Downlight lámpák: legfeljebb 900 VA.
• LED világítás: legfeljebb 100 VA.

Elektronikus terheléseknél vagy nagy indítóáramú berendezéseknél különösen fontos ellenőrizni, hogy a gyártó által meghatározott határértékek ne legyenek túllépve.

Mindössze 1 DIN modul széles

Az Orbis UNO QRD kompakt formátumával tűnik ki. Mindössze 17,5 mm széles, ami egy DIN modulnak felel meg, így könnyen beépíthető meglévő elosztókba, ahol a rendelkezésre álló hely korlátozott lehet.

35 mm-es DIN sínre történő szerelésre készült az EN 60715 szabvány szerint, és hozzávetőleges külső méretei 17,5 x 90 x 66 mm.

Oldalsó számlap és egyszerű programozás

Az oldalsó számlap lehetővé teszi a működési időszakok közvetlen megtekintését és módosítását. A programozás a megfelelő bütykök elmozdításával történik azon időszakokra, amikor az áramkört be- vagy kikapcsolva kívánjuk tartani.

Mivel analóg rendszerről van szó, nincs szükség menükre vagy külső eszközökre, ami megkönnyíti az első üzembe helyezést és a későbbi időbeállításokat is.

Lezárható átlátszó fedél

A programozási rész átlátszó, plombálható ablakkal rendelkezik. Ez a megoldás lehetővé teszi a beállítások vizuális ellenőrzését, miközben segít megelőzni a véletlen beavatkozásokat vagy az illetéktelen módosításokat.

Ez a tulajdonság különösen hasznos társasházakban, középületekben, irodákban, üzletekben és más, több személy által hozzáférhető villamos elosztókban.

Alacsony saját fogyasztás

Az Orbis által megadott saját fogyasztás körülbelül 0,5 W, azaz 0,6 VA. Kvarcmechanizmusa ±1 másodperc/24 óra járáspontosságot biztosít 23 °C referenciahőmérsékleten.

IP20 védelem elosztószekrénybe történő telepítéshez

Az UNO QRD az EN 60529 szerinti IP20 védettséggel és megfelelő szerelési körülmények között II. érintésvédelmi osztállyal rendelkezik. Olyan villamos elosztókba való beépítésre készült, amelyek védettek a víz és a kapcsok közvetlen elérése ellen.

Üzemi hőmérséklet-tartománya -10 és +45 °C között van. Szállításra és tárolásra az Orbis -20 és +60 °C közötti tartományt ad meg.

Az Orbis UNO QRD alkalmazási területei

A napi programozás és a járástartalék lehetővé teszi az OB400232 használatát számos olyan alkalmazásban, ahol ugyanazt az időprogramot kell automatikusan ismételni:

• Beltéri és kültéri világítás.
• Kirakatok és világító reklámtáblák.
• Fűtési rendszerek.
• Vízszivattyúk.
• Öntözőrendszerek.
• Medencevíz-tisztítók.
• Lakások és társasházak elektromos berendezései.
• Irodák és üzlethelyiségek.
• Középületek.
• Kompatibilis ipari és mezőgazdasági alkalmazások.

Az Orbis UNO QRD OB400232 műszaki adatai

• Márka: Orbis.
• Cikkszám: OB400232.
• Modell: UNO QRD.
• Típus: analóg moduláris kapcsolóóra.
• Programozás: napi.
• Számlap: 24 órás.
• Programozó bütykök száma: 96.
• Minimális kapcsolási idő: 15 perc.
• Kapcsolási pontosság: ±5 perc.
• Tápellátás: 230 V AC ±10%.
• Frekvencia: 50-60 Hz.
• Járástartalék: 150 óra.
• Akkumulátor: NiMH 1,2 V, V80H típusú, újratölthető és cserélhető.
• Érintkező típusa: normálisan nyitott.
• Feszültségmentes érintkező: igen, az 1-2 kapcsok között.
• Kapcsolási teljesítmény: 16(4) A / 250 V AC.
• Kézi vezérlés: automatikus / kikapcsolt / állandó bekapcsolás.
• Órapontosság: ±1 s/24 h 23 °C-on.
• Saját fogyasztás: 0,6 VA, kb. 0,5 W.
• Max. izzólámpa terhelés: 2500 W.
• Max. fénycső terhelés: 1200 VA.
• Max. 12 V AC halogén terhelés: 2000 VA.
• Max. 230 V AC halogén terhelés: 2500 W.
• Max. kompakt fénycső terhelés: 1000 VA.
• Max. downlight terhelés: 900 VA.
• Max. LED terhelés: 100 VA.
• Szerelés: 35 mm-es DIN sín.
• Modulok száma: 1.
• Szélesség: 17,5 mm.
• Közelítő méretek: 17,5 x 90 x 66 mm.
• Nettó tömeg: kb. 73 g.
• Csatlakozás: csavaros kapcsok.
• Max. vezeték-keresztmetszet: 4 mm².
• Max. meghúzási nyomaték: 0,8 Nm.
• Plombálható fedél: igen.
• Védettség: IP20 az EN 60529 szerint.
• Érintésvédelmi osztály: II. osztály megfelelő szerelési körülmények között.
• Névleges impulzusfeszültség: 4 kV.
• Üzemi hőmérséklet: -10 és +45 °C között.
• Szállítási és tárolási hőmérséklet: -20 és +60 °C között.

Napi programozás áramszünet elleni tartalékkal

Az Orbis UNO QRD OB400232 az analóg kapcsolóóra egyszerűségét 150 órás járástartalékkal ötvözi. Ez a tulajdonság lehetővé teszi az óra működésének fenntartását átmeneti áramszünetek alatt, ami fontos előny a tartalék nélküli UNO D modellel szemben.

A 15 perces programozás, a 16(4) A érintkező, a cserélhető akkumulátor és az egy DIN modul széles kivitel különösen praktikus megoldássá teszi napi áramkörök automatizálására kis helyű elosztókban.

Fontos: az OB400232 cikkszám a járástartalékos, napi UNO QRD modellre vonatkozik. Heti programozáshoz az Orbis UNO QRS modellt kínálja. A telepítést a gyártó utasításai szerint kell elvégezni, és be kell tartani a megadott maximális terheléseket.
