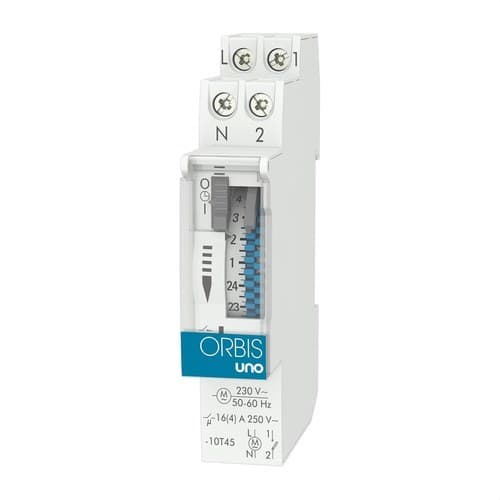

UNO D 230V analóg időkapcsoló

Az Orbis UNO D analóg időkapcsoló, OB400132 cikkszámmal, egy moduláris, elektromechanikus programkapcsoló, amelyet elektromos áramkörök napi be- és kikapcsolásának automatizálására terveztek. 230 V-on működik, 24 órás számlappal rendelkezik, a legkisebb programozási lépés 15 perc, és potenciálmentes érintkezővel rendelkezik, 16(4) A terhelhetőséggel 250 V AC mellett.

Kifejezetten kompakt kialakítása mindössze 1 DIN modult, azaz 17,5 mm-t foglal el, így könnyen beépíthető korlátozott helyű elosztószekrényekbe. Az UNO D alkalmas világítás, szivattyúk, klímaberendezések, öntözőrendszerek és más olyan elektromos berendezések vezérlésére, amelyeknek naponta ugyanabban az időben kell ismétlődően működniük. Ez a változat járástartalék nélkül működik, és OFF-Automata-ON kézi kapcsolóval van ellátva.

24 órás napi programozás

Az Orbis UNO D 24 órás analóg számlapot használ, amelyen azonnal áttekinthetők a beállított be- és kikapcsolási időszakok. A kiválasztott program minden nap automatikusan ismétlődik.

A programozás a számlapon található 96 beépített kapcsolóelem segítségével történik. Minden elem 15 percet képvisel, így a nap folyamán több különböző működési időszak is beállítható kijelzők, alkalmazások vagy digitális konfigurációs rendszerek nélkül.

15 perces minimális kapcsolási idő

Az UNO D legkisebb programozási intervalluma 15 perc. Ez a felbontás számos olyan alkalmazáshoz ideális, ahol bizonyos időszakokban automatikusan kell vezérelni a berendezéseket.

Például használható arra, hogy a nap folyamán több be- és kikapcsolási ciklust állítsunk be világítás, szivattyúk, klímaberendezések vagy más, az érintkező terhelhetőségével kompatibilis fogyasztók számára.

Járástartalék nélküli változat

Az OB400132 cikkszám kifejezetten a járástartalék nélküli UNO D változatra vonatkozik. Az időkapcsoló mechanizmus a hálózati tápellátással szinkronban működik, és nem tartalmaz akkumulátort, amely áramszünet esetén fenntartaná a számlap előrehaladását.

A kapcsolóelemek fizikailag megőrzik a beállított programot, de a tápellátás megszakadása után szükség lehet a számlap aktuális idejének újra beállítására.

OFF, automata és ON kézi kapcsoló

Az előlap egy kapcsolóval rendelkezik, amely három működési mód közül tesz lehetővé választást, és a beállított program módosítása nélkül vezérli az áramkört:

• OFF: az áramkört kikapcsolva tartja.
• Automata: a kimenetet a számlap programja szerint kapcsolja be és ki.
• ON: az áramkört folyamatosan bekapcsolva tartja.

Ez a funkció megkönnyíti a karbantartást, a tesztelést vagy azokat az alkalmi helyzeteket, amikor a programot ideiglenesen fel kell függeszteni.

16(4) A potenciálmentes érintkező

Az UNO D potenciálmentes kimeneti érintkezővel rendelkezik, névleges terhelhetősége 16(4) A 250 V AC mellett. Ez a kialakítás lehetővé teszi az időkapcsoló használatát különböző vezérlő- és teljesítménykörökben, az Orbis által meghatározott határértékeken belül.

A megengedett maximális teljesítmény a csatlakoztatott fogyasztó típusától függ, mivel a különböző világítástechnológiák eltérő indítóárammal és elektromos jellemzőkkel rendelkeznek.

Különböző világítástípusokkal kompatibilis

Az Orbis az alábbi maximális ajánlott terheléseket adja meg az UNO időkapcsolóhoz:

• Izzólámpák: legfeljebb 2500 W.
• Fénycsövek: legfeljebb 1200 VA.
• 12 V AC kisfeszültségű halogénlámpák: legfeljebb 2000 VA.
• 230 V AC halogénlámpák: legfeljebb 2500 W.
• Energiatakarékos lámpák: legfeljebb 1000 VA.
• Downlight lámpák: legfeljebb 900 VA.
• LED világítás: legfeljebb 100 VA.

Ultrakompakt, 1 DIN modul szélességű kivitel

Az Orbis UNO D egyik fő előnye a kis mérete. A készülék mindössze 17,5 mm széles, vagyis egyetlen DIN modult foglal el, így olyan elosztószekrényekbe is beépíthető, ahol korlátozott a rendelkezésre álló hely.

Külső méretei megközelítőleg 17,5 x 90 x 66 mm, és 35 mm-es DIN sínre szerelhető az EN 60715 szabvány szerint.

Lezárható, átlátszó fedél

A programozási rész átlátszó, plombálható fedéllel védett. Ez a megoldás lehetővé teszi az idő és a beállított időszakok vizuális ellenőrzését, miközben segít megelőzni a véletlen beavatkozásokat vagy az illetéktelen módosításokat.

Ez a tulajdonság különösen hasznos társasházakban, üzlethelyiségekben, középületekben és olyan elosztószekrényekben, amelyekhez több felhasználó is hozzáférhet.

Az időkapcsoló pontossága

Az Orbis körülbelül ±1 másodperc/nap működési pontosságot ad meg 22 °C referencia-hőmérsékleten. A mechanizmus saját fogyasztása körülbelül 0,5 W.

Mivel elektromechanikus rendszerről van szó, a programozás közvetlenül az előlapi számlapon történik, és nem igényel külső eszközöket vagy elektronikus beállítási eljárásokat.

IP20 védelem és elosztószekrényes szerelés

Az UNO D az EN 60529 szabvány szerinti IP20 védettséggel rendelkezik, és helyes beépítés esetén II. érintésvédelmi osztályú. Kifejezetten védett elosztószekrények belső szerelésére készült.

Üzemi hőmérséklet-tartománya -10 és +50 °C között van, így számos lakossági, kereskedelmi és professzionális telepítésben használható.

Az Orbis UNO D alkalmazási területei

Napi programozásának és egy modul szélességű kivitelének köszönhetően az UNO D számos elektromos áramkör automatizálására használható:

• Beltéri és kültéri világítás.
• Kirakatok és világító reklámtáblák.
• Vízszivattyúk.
• Öntözőrendszerek.
• Medencegépek és segédberendezések.
• Kompatibilis klímaberendezések.
• Elektromos fűtés a terhelési határértékeken belül.
• Lakóépületek és társasházak.
• Üzlethelyiségek és irodák.
• Kompatibilis tercier és ipari alkalmazások.

Orbis UNO D OB400132 műszaki adatok

• Márka: Orbis.
• Cikkszám: OB400132.
• Modell: UNO D.
• Típus: elektromechanikus analóg időkapcsoló.
• Programozás: napi.
• Számlap: 24 órás.
• Kapcsolóelemek száma: 96.
• Minimális kapcsolási idő: 15 perc.
• Járástartalék: nincs.
• Tápellátás: 230 V AC.
• Frekvencia: 50-60 Hz.
• Érintkező: potenciálmentes.
• Kapcsolási teljesítmény: 16(4) A 250 V AC mellett.
• Kézi kapcsoló: OFF / Automata / ON.
• Működési pontosság: ±1 s/nap 22 °C-on.
• Saját fogyasztás: körülbelül 0,5 W.
• Max. izzólámpa terhelés: 2500 W.
• Max. fénycső terhelés: 1200 VA.
• Max. 12 V AC halogén terhelés: 2000 VA.
• Max. 230 V AC halogén terhelés: 2500 W.
• Max. energiatakarékos terhelés: 1000 VA.
• Max. downlight terhelés: 900 VA.
• Max. LED terhelés: 100 VA.
• Szerelés: 35 mm-es DIN sínre az EN 60715 szerint.
• Szélesség: 1 DIN modul, 17,5 mm.
• Közelítő méretek: 17,5 x 90 x 66 mm.
• Fedél: átlátszó és plombálható.
• Védettség: IP20 az EN 60529 szerint.
• Érintésvédelmi osztály: II. osztály megfelelő szerelési körülmények között.
• Üzemi hőmérséklet: -10 és +50 °C között.

Napi programozás egyetlen modulban

Az Orbis UNO D OB400132 kompakt és egyszerű megoldást kínál olyan áramkörök automatizálására, amelyek naponta ugyanazokat az időpontokat ismétlik. A 15 perces intervallumok lehetővé teszik a működési időszakok pontos beállítását a 24 órás ciklus során.

A 16(4) A érintkező, a háromállású kézi kapcsoló, a plombálható fedél és a mindössze 17,5 mm-es szélesség az UNO D-t praktikus választássá teszi mind új elosztókhoz, mind olyan felújításokhoz, ahol kevés a rendelkezésre álló hely.

Fontos: ez a cikkszám a járástartalék nélküli UNO D változatra vonatkozik. Ha szükséges az óra előrehaladásának fenntartása áramszünet esetén, az Orbis kínálja az UNO QRD járástartalékos változatot. A telepítést a gyártó utasításai szerint és a megadott maximális terhelések betartásával kell elvégezni.
