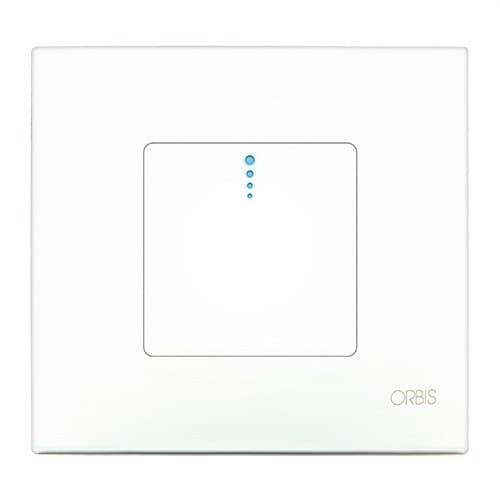

Pulsamat időzítő 30 másodperctől 10 percig

Az Orbis PULSAMAT időzítő, OB200001 referencia, egy elektronikus lépcsőházi automata, amelyet a világítás időzített kapcsolásának vezérlésére terveztek. 230 V-on működik, süllyesztve, univerzális szerelődobozba szerelhető, és a működési idő 30 másodperc és 10 perc között szabályozható.

Az aktiválás az előlapba integrált kapacitív érintőérzékelővel történik, nyomás kifejtése nélkül, és további külső nyomógombokat is fogad. A 2 vezetékes PULSALUZ-tól eltérően a PULSAMAT 3 vezetékes telepítést használ, és különböző világítástechnológiákkal is használható, beleértve a LED-et, a fénycsöves, a halogén és az energiatakarékos lámpákat, az Orbis által megadott maximális terhelések határain belül.

Állítható időzítés 30 másodperctől 10 percig

Az Orbis PULSAMAT lehetővé teszi annak az időnek a kiválasztását, ameddig a világítás minden aktiválás után bekapcsolva marad. A beállítási tartomány körülbelül 30 másodperctől 10 percig terjed, így rugalmasan alkalmazható lépcsőházakban, folyosókon, előterekben, garázsokban, tárolókban, mellékhelyiségekben és más közlekedőterekben.

Az időzítőválasztó a külső keret mögött rejtve helyezkedik el, így segít elkerülni a véletlen módosításokat vagy a beállítás utólagos elállítását.

Kapacitív érintőérzékelő

Az elsődleges aktiválás a mechanizmus elülső részén található érintőérzékelővel történik. Elég megérinteni a felületét az időzítés elindításához, mechanikus nyomógomb működtetése nélkül.

Az előlap egy jelző LED-et is tartalmaz, amely megkönnyíti a mechanizmus megtalálását és ellenőrzését.

Újraindítható működés

A PULSAMAT újraindítható időzítéssel rendelkezik. Ha az elülső érzékelőt vagy bármelyik kiegészítő nyomógombot működtetik, miközben az áramkör bekapcsolva marad, új teljes időzítési ciklus indul.

Ez a funkció különösen praktikus lépcsőházakban és közös használatú terekben, mivel a különböző felhasználók a világítási időt az installáción haladva meghosszabbíthatják.

Külső nyomógombokkal kompatibilis

A beépített kapacitív érzékelő mellett a PULSAMAT lehetővé teszi külső nyomógombok csatlakoztatását is, így a világítás az installáció különböző pontjairól kapcsolható.

Világító, neonlámpás nyomógombokat is támogat, legfeljebb 6 mA összesített fogyasztásig 230 V-on. Így különböző működtetési pontokat tartalmazó rendszerekbe is integrálható.

Az Orbis kézikönyve azt is jelzi, hogy ha egy kiegészítő nyomógomb érintkezőjét egy kapcsolóval zárva tartják, az áramkör folyamatosan bekapcsolva maradhat, amíg az érintkező zárva van.

3 vezetékes elektronikus telepítés

Az OB200001 referencia 3 vezetékes csatlakozást használ. Ez a kialakítás lehetővé teszi kimeneti relé alkalmazását, és a 2 vezetékes elektronikus időzítőknél szélesebb körű világítástechnológiákkal való használatot, amelyek csak bizonyos terhelésekhez készültek.

A szerelés süllyesztve, 65 x 65 mm-es univerzális szerelődobozba történik, az elektromos csatlakozás pedig csavaros sorkapcsokon keresztül valósul meg.

Különböző lámpatípusokhoz alkalmas

Az Orbis a PULSAMAT-ot különböző fényforrásokhoz alkalmasnak határozza meg, mindig az egyes technológiákhoz ajánlott maximális teljesítmény betartásával.

• Izzólámpák: legfeljebb 1300 W.
• Fénycsövek: legfeljebb 1200 VA.
• 12 V AC kisfeszültségű halogén: legfeljebb 1000 VA.
• 230 V AC halogén: legfeljebb 1300 W.
• Energiatakarékos lámpák: legfeljebb 600 VA.
• Downlightok: legfeljebb 400 VA.
• LED világítás: legfeljebb 90 VA.

Ez a kompatibilitás különösen sokoldalú megoldássá teszi felújításokhoz és régi lépcsőházi automaták cseréjéhez, amikor a rendszer különböző világítástechnológiákat használ.

6 A-es kimeneti relé

Az időzítő 6 A kapcsolási teljesítményű relét tartalmaz 230 V AC mellett, cos φ = 1 értékkel. A csatlakoztatott terhelés kiválasztásánál figyelembe kell venni mind ezt a maximális áramerősséget, mind az Orbis által az egyes világítástechnológiákra meghatározott külön korlátokat.

Kompatibilis a Simon 27 sorozattal

Az Orbis műszaki adatlapja szerint a PULSAMAT kompatibilis a Simon 27 sorozat mechanizmusaival, megkönnyítve ezzel az integrálást bizonyos meglévő rendszerekbe vagy felújítási projektekbe.

Süllyesztett kivitel és diszkrét kialakítás

A mechanizmus külső méretei megközelítőleg 93 x 86 x 42,5 mm, nettó tömege 53 g. Beépítés után az elektronika az univerzális dobozban helyezkedik el, kívül pedig az érintőérzékelővel és a fényjelzővel ellátott előlap marad látható.

Az időbeállítás a keret mögött védetten helyezkedik el, így megőrzi a letisztult megjelenést, és megnehezíti a felhasználó számára a beállítás véletlen módosítását.

Alacsony saját fogyasztás

A PULSAMAT saját fogyasztása megközelítőleg 0,7 W, ami 5,5 VA-nak felel meg. A készülék folyamatosan feszültség alatt marad, hogy érzékelje az érintést az érzékelőn és elektronikusan kezelje az időzítést.

IP20 védelem beltéri telepítésekhez

Az időzítő az EN 60529 szerinti IP20 védettséggel és megfelelő szerelés esetén II. érintésvédelmi osztállyal rendelkezik. Beltéri, víz és közvetlen nedvesség ellen védett telepítésekhez készült.

Üzemi hőmérséklete -10 és +50 °C között van, míg szállítás és tárolás során -20 és +60 °C közötti hőmérsékletet is elvisel.

Az Orbis PULSAMAT alkalmazási területei

Az érintőérzékelő, a kiegészítő nyomógombok és az állítható időzítés kombinációja különösen alkalmassá teszi olyan helyeken a világítás vezérlésére, ahol nincs szükség a lámpák folyamatos bekapcsolva tartására.

• Társasházi lépcsőházak.
• Folyosók és előterek.
• Közös udvarok.
• Garázsok.
• Pincék és tárolók.
• Mellékhelyiségek és fürdőszobák.
• Épületek közös használatú területei.
• Időzített beltéri világítás.

Az Orbis PULSAMAT OB200001 műszaki jellemzői

• Márka: Orbis.
• Referencia: OB200001.
• Modell: PULSAMAT.
• Típus: elektronikus időzítő / lépcsőházi automata.
• Tápellátás: 230 V AC.
• Frekvencia: 50 Hz.
• Időzítési tartomány: 30 másodperctől 10 percig.
• Működtetés: kapacitív érintőérzékelő.
• Újraindítható működés: igen.
• Külső nyomógombok: igen.
• Világító nyomógombok: legfeljebb 6 mA 230 V-on.
• Elektromos bekötés: 3 vezetékes.
• Érintkező típusa: relé.
• Kapcsolási teljesítmény: 6 A 230 V AC, cos φ = 1.
• Saját fogyasztás: 0,7 W, kb. 5,5 VA.
• Max. izzólámpa terhelés: 1300 W.
• Max. fénycső terhelés: 1200 VA.
• Max. 12 V AC halogén terhelés: 1000 VA.
• Max. 230 V AC halogén terhelés: 1300 W.
• Max. energiatakarékos terhelés: 600 VA.
• Max. downlight terhelés: 400 VA.
• Max. LED terhelés: 90 VA.
• Szerelés: süllyesztve, univerzális szerelődobozba.
• Kompatibilis doboz: 65 x 65 mm.
• Csatlakozás: csavaros sorkapcsok.
• Vezeték keresztmetszet: 0,75-1,5 mm².
• Maximális meghúzási nyomaték: 0,4 Nm.
• Védettségi fok: IP20 az EN 60529 szerint.
• Érintésvédelmi osztály: II. osztály megfelelő szerelés esetén.
• Üzemi hőmérséklet: -10 és +50 °C között.
• Szállítási és tárolási hőmérséklet: -20 és +60 °C között.
• Méretek: 93 x 86 x 42,5 mm.
• Nettó tömeg: 53 g.
• Kompatibilitás: Simon 27 sorozat.

Időzített vezérlés LED és hagyományos világításhoz

Az Orbis PULSAMAT OB200001 az érintéses működtetést akár 10 perces időzítéssel és kiegészítő nyomógombok csatlakoztatásának lehetőségével ötvözi. A 3 vezetékes telepítés és a relés kimenet lehetővé teszi LED világítással és különböző lámpatechnológiákkal való használatát a gyártó által meghatározott terhelési határokon belül.

A folyamatosan bekapcsolt világításhoz képest az időzítő a kiválasztott idő letelte után automatikusan kikapcsolja az áramkört, így praktikus megoldás lépcsőházak és más közös vagy közlekedőterek automatizálására.

Fontos: a PULSAMAT telepítését szakképzett személynek kell elvégeznie az Orbis bekötési rajza szerint. A gyártó javasolja, hogy ne szereljék fel különösen erős elektromágneses mezőforrások közelébe, és mindig tartsák be az egyes világítástípusokra megadott maximális terheléseket.
