Pulsálós időzítő 30 másodperctől 10 percig

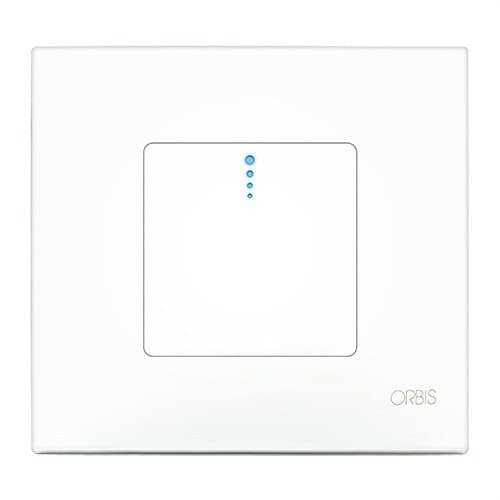

Az Orbis PULSALUZ, OB200000 cikkszámú készülék egy elektronikus időkapcsoló, amely meghatározott ideig automatizálja a világítási áramkörök bekapcsolását. Süllyesztve, univerzális szerelődobozba építhető, 230 V-on működik, és a késleltetés 30 másodperc és 10 perc között állítható. Különösen alkalmas lépcsőházakba, folyosókra, előterekbe, garázsokba, pincékbe, tárolókba, mellékhelyiségekbe és egyéb közlekedőterekbe.

A bekapcsolás a frontpanelen integrált kapacitív érintőérzékelővel történik, így elegendő megérinteni, nincs szükség nyomás kifejtésére. További külső nyomógombok is csatlakoztathatók, és újraindítható működéssel rendelkezik: ha aktív időzítés közben ismét működtetik, új teljes ciklus indul.

Állítható időzítés 30 másodperctől 10 percig

A PULSALUZ lehetővé teszi a világítás működési idejének kb. 30 másodperc és 10 perc közötti beállítását. A szabályzó kiválasztó a külső keret mögött rejtve helyezkedik el, így segít megelőzni a véletlen módosításokat vagy az illetéktelen beavatkozást a beállítás után.

Ez a szabályozhatóság lehetővé teszi, hogy a működés az adott területhez igazodjon. A rövidebb idők gyors átmenő forgalmú helyiségekhez ideálisak, míg a hosszabb időtartamok lehetővé teszik, hogy a világítás tovább maradjon bekapcsolva lépcsőkön, garázsokban, mellékhelyiségekben vagy közös használatú területeken.

Integrált kapacitív érintőérzékelő

Az Orbis PULSALUZ egyik fő jellemzője a kapacitív érzékelős működtetés. A felhasználónak csupán érintenie kell az elülső felületet az időzítés aktiválásához, mechanikus nyomógomb működtetése nélkül.

A frontpanel egy jelző LED-et is tartalmaz, amely megkönnyíti a szerkezet azonosítását.

Újraindítható működés

Az időkapcsoló működés közben újraindítható. Minden alkalommal, amikor az érzékelőt ismét megérintik vagy az egyik külső nyomógombot működtetik, miközben a világítás bekapcsolva marad, az időzítés újra az elejéről indul.

Ez a funkció különösen hasznos lépcsőházakban és közös helyiségekben, mivel a különböző felhasználók automatikusan meghosszabbíthatják a bekapcsolási időt a használat során.

Külső nyomógombokkal kompatibilis

A beépített érintőérzékelő mellett a PULSALUZ további külső nyomógombokat is fogad. Így ugyanaz az áramkör több pontról is aktiválható egy lépcsőházban, folyosón vagy közös területen.

Az Orbis legfeljebb 6 mA áramfelvételű, 230 V-os világító nyomógombokkal való kompatibilitást ad meg. Ha a kiegészítő nyomógomb érintkezője kapcsolóval zárva marad, a készülék folyamatosan bekapcsolva tartható, amíg az érintkező zárva van.

2 vezetékes telepítés

Az Orbis PULSALUZ 2 vezetékes elektronikus bekötést használ, ami különösen hasznos bizonyos felújításoknál és időkapcsolós szerelvények cseréjénél, ahol a szerelődobozban nem áll rendelkezésre nulla vezető.

A szerelés süllyesztve, 65 x 65 mm-es univerzális szerelődobozba történik. Az elektromos csatlakoztatás csavaros sorkapcsokon keresztül történik, 0,75–1,5 mm² keresztmetszetű vezetékekhez.

Izzólámpákhoz és halogénlámpákhoz tervezve

Az OB200000 referencia kifejezetten izzólámpás és halogén világítási terhelésekhez készült. A gyártó az alábbi ajánlott terhelési tartományokat adja meg:

• Izzólámpák: 25–500 W.
• 12 V AC kisfeszültségű halogénlámpák: 50–300 VA.
• 230 V AC halogénlámpák: 18–500 W.

Fontos: az Orbis kifejezetten megadja, hogy a PULSALUZ nem alkalmas elektronikus terhelésekhez. Nem használható fénycsövekkel, energiatakarékos lámpákkal, elektronikus downlightokkal vagy LED világítással. Az ilyen típusú terhelésekhez kifejezetten kompatibilis Orbis időkapcsolókat kell választani.

Gyors biztosítékkal védve

Az időkapcsoló belsőleg egy nem cserélhető, 3,15 A-es F típusú gyors biztosítékot tartalmaz. A kapcsolóelem félvezető típusú, amely megfelel a gyártó által meghatározott terhelésekhez szükséges elektronikus működésnek.

Alacsony saját fogyasztás

A PULSALUZ saját fogyasztása körülbelül 0,7 W, ami 5,3 VA-nek felel meg. Mivel az időkapcsoló tartósan az áramkörbe van építve, ez az alacsony fogyasztás csökkenti a vezérlőrendszer működtetéséhez szükséges energiát.

Süllyesztett beépítésre tervezve

A szerkezet külső méretei megközelítőleg 93 x 86 x 42,5 mm, nettó tömege 48 g. Univerzális szerelődobozba történő beépítésre készült, kialakítása pedig lehetővé teszi az időzítő rendszer közvetlen integrálását a világítás működtetési pontjába.

Az Orbis műszaki adatlapja emellett a Simon 27-es sorozatú szerelvényekkel való kompatibilitást is jelzi, megkönnyítve ezzel bizonyos meglévő rendszerekbe való beépítést.

IP20 védelem beltéri helyiségekhez

A PULSALUZ az EN 60529 szerint IP20 védettséggel rendelkezik, és helyes telepítés esetén II. érintésvédelmi osztályú. Beltéri, közvetlen nedvességtől védett telepítésekhez készült.

Üzemi hőmérséklet-tartománya -10 és +50 °C között van, míg szállítás és tárolás során -20 és +60 °C közötti hőmérsékletet is elvisel.

Az Orbis PULSALUZ alkalmazási területei

A PULSALUZ elsősorban olyan létesítményekhez készült, ahol a világításnak csak korlátozott ideig kell bekapcsolva maradnia. Tipikus alkalmazási területei:

• Társasházi lépcsőházak.
• Folyosók és előterek.
• Közös udvarok.
• Garázsok.
• Pincék és tárolók.
• Fürdőszobák és mellékhelyiségek.
• Épületek közös használatú területei.
• Közlekedőterek kompatibilis izzólámpás vagy halogén világítással.

Az Orbis PULSALUZ OB200000 műszaki jellemzői

• Márka: Orbis.
• Referencia: OB200000.
• Modell: PULSALUZ.
• Típus: elektronikus időkapcsoló / lépcsőházi automata.
• Tápellátás: 230 V AC.
• Frekvencia: 50 Hz.
• Időzítés: 30 másodperctől 10 percig.
• Működtetés: kapacitív érintőérzékelő.
• Külső nyomógombok: igen.
• Világító nyomógombok: kompatibilis, legfeljebb 6 mA 230 V-on.
• Újraindítható működés: igen.
• Elektromos bekötés: 2 vezetékes.
• Szerelés: süllyesztve, univerzális szerelődobozba.
• Ajánlott doboz: 65 x 65 mm-es univerzális.
• Érintkező típusa: félvezető.
• Belső védelem: nem cserélhető 3,15 A-es F gyors biztosíték.
• Saját fogyasztás: 0,7 W (5,3 VA).
• Izzólámpás terhelés: 25–500 W.
• 12 V AC halogén terhelés: 50–300 VA.
• 230 V AC halogén terhelés: 18–500 W.
• Kompatibilitás fénycsövekkel: nem.
• Kompatibilitás energiatakarékos lámpákkal: nem.
• Kompatibilitás elektronikus downlightokkal: nem.
• Kompatibilitás LED-del: nem.
• LED jelző: igen.
• Védettségi fokozat: IP20.
• Érintésvédelmi osztály: II. osztály helyes szereléssel.
• Üzemi hőmérséklet: -10 és +50 °C között.
• Szállítási és tárolási hőmérséklet: -20 és +60 °C között.
• Vezeték keresztmetszet: 0,75–1,5 mm².
• Maximális meghúzási nyomaték: 0,4 Nm.
• Méretek: 93 x 86 x 42,5 mm.
• Nettó tömeg: 48 g.
• Kompatibilitás: Simon 27-es sorozat.

Egyszerű időzítés egy érintéssel

Az Orbis PULSALUZ OB200000 egyetlen szerkezetben egyesíti a nyomógombot és az időkapcsolót, lehetővé téve a világítás vezérlését egyszerűen az elülső érzékelő megérintésével. A 30 másodperctől 10 percig állítható időzítés és a külső nyomógombok hozzáadásának lehetősége praktikus megoldássá teszi a világítási áramkörök automatizálására közlekedőterekben.

A 2 vezetékes telepítés megkönnyíti bizonyos cseréket és felújításokat, míg a rejtett beállítások segítenek megőrizni a kiválasztott konfigurációt a telepítés után.

Fontos: a PULSALUZ kizárólag az Orbis által megadott izzólámpás és halogén terhelésekhez készült. Nem kompatibilis LED világítással vagy más elektronikus terhelésekkel. Továbbá nem szabad több PULSALUZ készüléket ugyanazon terhelés vezérlésére összekapcsolni.
