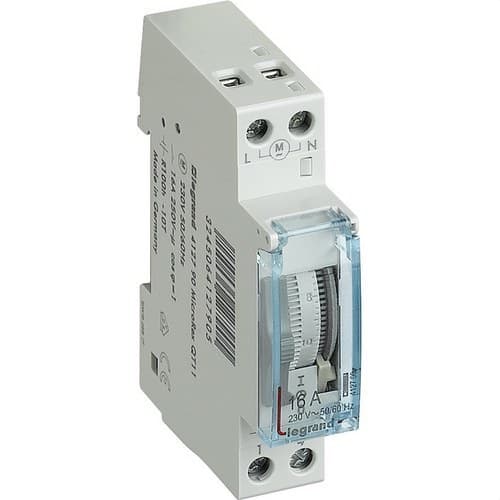

Programozható analóg időkapcsoló, függőleges tárcsával, napi programmal, járástartalékkal

A Legrand 412790 programozható időkapcsoló egy moduláris analóg időkapcsoló, amelyet elektromos áramkörök napi program szerinti automatikus be- és kikapcsolására terveztek. Függőleges számlappal, 15 perces programozási lépésekkel, 16 amperes kimenettel és 100 órás járástartalékkal rendelkezik, amely áramszünet esetén is megőrzi az óra működését.

230 voltos váltakozó áramú tápellátással és mindössze 1 modul kompakt kivitelével DIN-sínre szerelhető elosztószekrényekbe, ahol automatikusan vezérelhet olyan terheléseket, mint a világítás vagy a fűtés. Az előlapi háromállású kapcsolóval választható a folyamatos, az automatikus vagy a kikapcsolt üzemmód.

Analóg időkapcsoló napi programozással

A 412790 cikkszám a Legrand programozható időkapcsolóinak kínálatába tartozik, és 24 órás analóg programozást használ.

A függőleges számlap egy teljes nap ciklusát jeleníti meg, és 15 perces szegmensekre van osztva. Ezekkel a szegmensekkel beállíthatók azok az időszakok, amikor a kimenetnek bekapcsolt vagy kikapcsolt állapotban kell maradnia.

A programozás elvégzése után a ciklus automatikusan 24 óránként ismétlődik, ezért különösen praktikus olyan berendezéseknél, ahol minden nap ugyanazokat az üzemidőket kell tartani.

Minimális 15 perces programozás

A programozó minden szegmense 15 percnek felel meg, ami a készülék által megengedett minimális kapcsolási időköz is.

Ez a felbontás lehetővé teszi a nap folyamán eltérő működési időszakok beállítását anélkül, hogy összetettebb digitális programozási rendszert kellene használni.

A Legrand ennél az analóg időkapcsolónál plusz-mínusz 5 perces kapcsolási pontosságot ad meg.

100 órás járástartalék

A Legrand 412790 egyik fő jellemzője a 100 órás járástartalék. A készülék újratölthető akkumulátort tartalmaz, amely lehetővé teszi az óra működésének fenntartását, amikor a tápellátás ideiglenesen megszakad.

Így egy áramszünet nem teszi szükségessé az időkapcsoló azonnali újraállítását, amennyiben a kimaradás időtartama a megadott tartalékkapacitáson belül marad.

A Legrand a beépített energiatároló elemet nikkel-metál-hidrid újratölthető akkumulátorként azonosítja.

16 amperes kimenet

Az időkapcsoló 1 csatornával és 1 potenciálmentes, normál esetben nyitott érintkezővel rendelkezik. A névleges kapcsolóáram 16 amper 250 volt váltakozó áramnál, cos phi = 1 teljesítménytényezőjű terhelés esetén.

Ez a kapacitás lehetővé teszi különböző kompatibilis áramkörök automatizálását, ugyanakkor mindig ellenőrizni kell a vezérelni kívánt terhelés jellegét és teljesítményét.

Automatikus világítás- és fűtésvezérlés

A Legrand ezt a programozót olyan alkalmazásokhoz ajánlja, mint a világítás vagy a fűtés idővezérlése. Lehetővé teszi a napi be- és kikapcsolási időszakok beállítását anélkül, hogy minden nap kézzel kellene kapcsolni.

Például olyan áramkörök vezérlésére használható, amelyeknek csak meghatározott idősávokban kell működniük, mindig betartva az érintkező elektromos terhelhetőségét és a csatlakoztatott fogyasztó jellemzőit.

ON, AUTO és OFF előlapi kapcsoló

Az előlapon egy háromállású kézi kapcsoló található, amellyel különböző működési módok választhatók:

• ON: a kimenet kézi, folyamatos bekapcsolása.
• AUTO: működés a programozó számlapon beállított időpontok szerint.
• OFF: a kimenet kézi kikapcsolása.

Ez a funkció lehetővé teszi a programozás ideiglenes felülbírálását, amikor szükséges, anélkül hogy a korábban beállított időszegmenseket módosítani kellene.

Kézi átállítás nyári és téli időszámítás között

A Legrand 412790 lehetővé teszi a kézi átállítást nyári és téli időszámítás között. Az átállás nem automatikus, ezért szükség esetén manuálisan kell elvégezni.

Az idő beállítása szintén közvetlenül a készülék analóg mechanizmusán történik.

Kvarcvezérlésű óra

Az időmérő mechanizmus kvarcvezérlésű, ami stabil referenciaértéket biztosít a napi program előrehaladásához.

A kvarcmechanika és a beépített járástartalék kombinációja lehetővé teszi, hogy az óra ideiglenes áramszünetek alatt is működőképes maradjon.

230 voltos tápellátás

Az időkapcsoló 230 voltos váltakozó áramú tápellátással működik, és 50 vagy 60 hertzes frekvenciát fogad el.

Az elektromos betáplálás a készülék felső részén történik, a Legrand által megadott bekötési séma szerint.

Kompakt, 1 modul szélességű kivitel

A Legrand 412790 mindössze 1 modulnyi, 17,5 milliméter széles, így minimális helyigénnyel szerelhető be az elosztószekrénybe.

DIN-sínre tervezett szerelésű, és mágneskapcsolók, kismegszakítók, áram-védőkapcsolók és más moduláris vezérlő- és védelmi eszközök mellé is beépíthető.

A Legrand 412790 méretei

A gyártó által megadott méretek:

• Szélesség: 17,5 milliméter.
• Magasság: 83 milliméter.
• Mélység: 60 milliméter.
• Modulok száma: 1.

Különösen kompakt formátuma megkönnyíti az időprogramozás beépítését még korlátozott modulhely esetén is.

Legfeljebb 4 négyzetmilliméteres vezetékekhez való sorkapcsok

Az időkapcsoló sorkapcsai 1,5 és 4 négyzetmilliméter közötti keresztmetszetű vezetékeket fogadnak.

A készülék továbbá bekötési kapocsjelöléseket is tartalmaz, hogy megkönnyítse az azonosítást a kábelezés és üzembe helyezés során.

IP20 védelem

A 412790 cikkszám IP20 védettségi fokozattal rendelkezik, és elektromos elosztószekrényekbe, valamint megfelelő burkolatokba történő beépítésre készült.

Üzemi környezeti hőmérséklete -10 és 55 Celsius-fok között van, míg a megengedett tárolási hőmérséklet -10 és 60 Celsius-fok között alakul.

A Legrand 412790 műszaki jellemzői

• Márka: Legrand.
• Cikkszám: 412790.
• EAN: 3245064127905.
• Terméktípus: analóg programozható időkapcsoló.
• Programozás típusa: napi.
• Programciklus: 24 óra.
• Számlap típusa: függőleges.
• Csatornák száma: 1.
• Kimenetek száma: 1.
• Érintkező típusa: normál esetben nyitott, potenciálmentes.
• Névleges kapcsolóáram: 16 amper 250 volt váltakozó áramnál.
• Minimális programozás: 15 perc.
• Egy szegmens időtartama: 15 perc.
• Kapcsolási pontosság: plusz-mínusz 5 perc.
• Járástartalék: 100 óra.
• Óravezérlés: kvarc.
• Tápellátás: 230 volt váltakozó áram.
• Frekvencia: 50 és 60 hertz között.
• Kézi kapcsoló: ON, AUTO és OFF.
• Nyári/téli időszámítás váltás: kézi.
• Szerelés: DIN-sín.
• Modulok száma: 1.
• Szélesség: 17,5 milliméter.
• Magasság: 83 milliméter.
• Mélység: 60 milliméter.
• Védettségi fokozat: IP20.
• Megengedett vezeték-keresztmetszet a sorkapcsoknál: 1,5 és 4 négyzetmilliméter között.
• Betáplálás iránya: felülről.
• Üzemi hőmérséklet: -10 és 55 Celsius-fok között.
• Tárolási hőmérséklet: -10 és 60 Celsius-fok között.
• Beépített akkumulátor: igen, újratölthető.
• Akkumulátor technológiája: nikkel-metál-hidrid.
• Szín: szürke RAL 7035.

Napi időprogramozás mindössze 1 modulban

A Legrand 412790 időkapcsoló lehetővé teszi a világítási, fűtési és egyéb kompatibilis terhelések napi automatizálását egyszerű, 15 perces lépésekben történő analóg programozással.

100 órás járástartaléka, 16 amperes kimenete, ON–AUTO–OFF kézi kapcsolója és 1 modul szélességű kompakt kivitele praktikus megoldást kínál olyan berendezésekhez, ahol az ismétlődő működési időket közvetlenül az elosztószekrényből kell vezérelni.
