Moduláris óraszerkezet garázshoz T-16G 230V 3-tól 30 percig

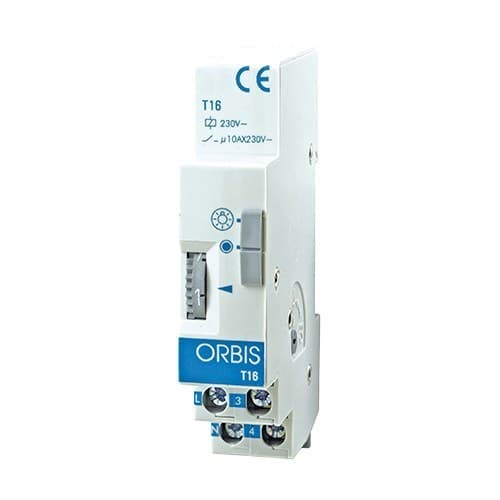

Az Orbis T-16G időkapcsoló, OB060100 cikkszámmal, egy moduláris lépcsőházi automata, amelyet kifejezetten olyan telepítésekhez terveztek, ahol hosszabb bekapcsolási időre van szükség, például garázsokban, parkolókban, hosszú folyosókon, pincékben és közös helyiségekben. 230 V-on működik, és az előlapi választóval 3 és 30 perc között állítható a késleltetési idő.

Kompatk, egyetlen DIN-modulos kialakítása megkönnyíti az elosztószekrényekbe való beépítést, míg újraindítható működése lehetővé teszi, hogy a folyamatban lévő ciklus lejárta előtt egy újabb nyomással újrainduljon az időzítés. Emellett 3 vagy 4 vezetékes telepítést és világító nyomógombokat is támogat, így új építésnél és felújításnál egyaránt rugalmas megoldást kínál.

Hosszabb időzítés 3 és 30 perc között

A T-16G a hagyományos T-16 modelltől abban különbözik, hogy lényegesen szélesebb időzítési tartománnyal rendelkezik. A bekapcsolási idő 3 és 30 perc között szabályozható, ezért különösen alkalmas olyan helyiségekhez, ahol a felhasználóknak hosszabb ideig van szükségük világításra.

Az Orbis ezt a modellt kifejezetten garázsokhoz és mélygarázsokhoz ajánlja, de használható hosszú folyosókon, raktárakban, közös helyiségekben és más olyan terekben is, ahol a néhány perces időzítés nem lenne elegendő.

Újraindítható működés

Az időzítés újraindítható. Ha a bekapcsolási idő alatt a rendszerhez csatlakoztatott bármelyik nyomógombot ismét megnyomják, az időkapcsoló az elejétől egy új teljes ciklust indít.

Ez a funkció különösen hasznos garázsokban vagy nagy épületekben, mivel automatikusan meghosszabbítja a világítási időt, amikor új felhasználók érkeznek a területre, anélkül hogy meg kellene várni a kör kikapcsolását.

Kompatibilis 3 és 4 vezetékes telepítésekkel

Az Orbis T-16G 3 vezetékes és 4 vezetékes elektromos rendszerekben egyaránt használható. Maga a készülék tartalmaz egy választót, amely lehetővé teszi a csatlakozási séma igazítását a meglévő telepítés típusához.

Ez a kompatibilitás megkönnyíti a korábbi időkapcsolók cseréjét, és lehetővé teszi ugyanazon modell használatát a lakossági, közösségi és professzionális elosztószekrények széles körében.

Kompatibilis világító nyomógombok

Az időkapcsoló neonos lámpával ellátott világító nyomógombokat is támogat, összesen legfeljebb 50 mA áramfelvétellel. Így sötét helyeken, például garázsokban, lépcsőházakban vagy folyosókon a nyomógombok könnyen megtalálhatók.

Kézi választó: automata vagy állandó bekapcsolás

A T-16G előlapján kétállású kézi kapcsoló található. Automatikus üzemmódban a világítás a kiválasztott időtartamra kapcsol be minden egyes nyomógomb-aktiváláskor.

Az állandó bekapcsolás állás lehetővé teszi az áramkör folyamatos bekapcsolva tartását, ideiglenesen felülírva az időzítést. Ez a funkció hasznos karbantartási munkák, takarítás, javítások vagy bármely olyan helyzet során, amikor folyamatos világításra van szükség.

10 A-es kontaktus

Az Orbis T-16G 10 A kapcsolási kapacitással rendelkezik 230 V AC mellett. A megengedett maximális terhelés a csatlakoztatott világítástechnológiától függ, és a helyes, biztonságos működés érdekében be kell tartani.

• Izzólámpák: legfeljebb 2000 W.
• Fénycsövek: legfeljebb 800 VA.
• 12 V-os kisfeszültségű halogénlámpák: legfeljebb 1200 VA.
• 230 V-os halogénlámpák: legfeljebb 2000 W.
• Kisfogyasztású lámpák: legfeljebb 700 VA.
• LED világítás: legfeljebb 100 VA.

Kompatk, egy modul DIN-formátum

Az időkapcsoló 35 mm-es DIN-sínre történő szerelésre készült, az EN 60715 szabványnak megfelelően. Mindössze egy, körülbelül 17,5 mm széles modult foglal el, így könnyen beépíthető korlátozott helyű elosztószekrényekbe is.

A T-16/T-16G család külső méretei körülbelül 17,5 x 85 x 59 mm. Kis mérete lehetővé teszi, hogy védelmi készülékek, kontaktorok és a szekrény egyéb vezérlőelemei mellett is elhelyezhető legyen.

Egyszerű telepítés az elosztószekrényben

A csatlakoztatás a készülék sorkapcsain keresztül történik, a belső választó pedig lehetővé teszi a 3 vagy 4 vezetékes bekötés kiválasztását. A megengedett maximális vezetékkeresztmetszet 4 mm².

Az idő beállítása közvetlenül az előlapon, skálázott választóval történik, így nincs szükség digitális programozásra vagy külső eszközökkel végzett konfigurálásra.

IP20 védelem

A T-16G IP20 védettségi fokozattal rendelkezik az EN 60529 szerint, és helyes telepítés esetén II. érintésvédelmi osztályú. Olyan elosztószekrényekbe készült, amelyek védettek a víz és az aktív részekhez való közvetlen hozzáférés ellen.

Az Orbis által ehhez a sorozathoz megadott üzemi hőmérséklet-tartomány -10 és +50 °C között van.

Az Orbis T-16G alkalmazási területei

Hosszú időzítési tartományának köszönhetően az OB060100 különösen alkalmas olyan áramkörök automatizálására, ahol minden egyes nyomás után több percig kell bekapcsolva tartani a világítást.

• Közösségi garázsok.
• Mélygarázsok.
• Hosszú folyosók.
• Lépcsőházak és pihenők.
• Pincék és tárolók.
• Épületek közös helyiségei.
• Oktatási és sportlétesítmények.
• Középületek.
• Kereskedelmi helyiségek és irodák.
• Kompatibilis ipari létesítmények.

Az Orbis T-16G OB060100 műszaki jellemzői

• Márka: Orbis.
• Cikkszám: OB060100.
• Modell: T-16G.
• Típus: lépcsőházi automata / moduláris időkapcsoló.
• Fő alkalmazás: garázsok, parkolók és hosszabb időzítést igénylő területek.
• Tápellátás: 230 V AC.
• Frekvencia: 50-60 Hz.
• Időzítési tartomány: 3-30 perc.
• Újraindítható időzítés: igen.
• Aktiválás: külső nyomógombokkal.
• Elektromos bekötés: 3 vagy 4 vezetékes.
• Világító nyomógombok: kompatibilis, legfeljebb 50 mA.
• Kézi vezérlés: automata / állandó bekapcsolás.
• Kapcsolási teljesítmény: 10 A 230 V AC mellett.
• Max. izzólámpa terhelés: 2000 W.
• Max. fénycső terhelés: 800 VA.
• Max. 12 V-os halogén terhelés: 1200 VA.
• Max. 230 V-os halogén terhelés: 2000 W.
• Max. kisfogyasztású terhelés: 700 VA.
• Max. LED terhelés: 100 VA.
• Szerelés: 35 mm-es DIN-sín.
• Szélesség: 1 DIN-modul, kb. 17,5 mm.
• Kb. méretek: 17,5 x 85 x 59 mm.
• Max. vezetékkeresztmetszet: 4 mm².
• Védettségi fokozat: IP20.
• Védelmi osztály: II. osztály megfelelő szerelési körülmények között.
• Üzemi hőmérséklet: -10 és +50 °C között.
• GTIN/EAN: 8426709001179.

Kifejezetten garázsokhoz és hosszú tartózkodási idejű területekhez készült időkapcsoló

Az Orbis T-16G OB060100 egyszerű megoldást kínál arra, hogy a garázsok és közös helyiségek világítása ne maradjon határozatlan ideig bekapcsolva. A legfeljebb 30 perces időzítés lehetővé teszi, hogy hosszabb útvonalakon is legyen világítás, majd a kiválasztott idő letelte után az áramkör automatikusan kikapcsoljon.

Az újraindítható működés, a 3 és 4 vezetékes telepítésekkel való kompatibilitás, az állandó bekapcsolás választó és az egyetlen DIN-modulos kialakítás megkönnyíti mind a telepítést, mind a mindennapi használatot lakossági és professzionális alkalmazásokban.

Fontos: a lámpatestek csatlakoztatása előtt ellenőrizni kell, hogy a terhelés típusa és teljesítménye megfelel-e az Orbis által meghatározott határértékeknek. A szerelést és bekötést szakképzett személyzetnek kell elvégeznie a gyártó kapcsolási rajzai és az alkalmazandó villamos szabványok szerint.
