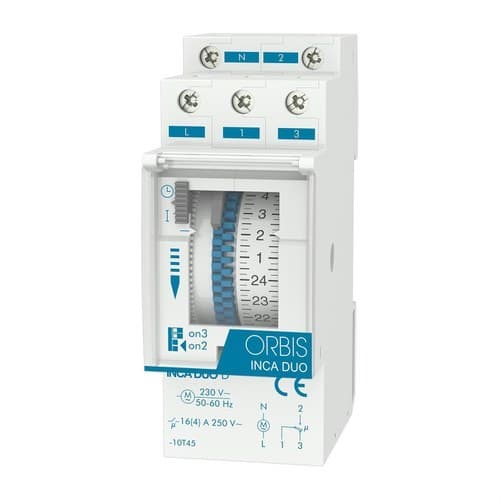

INCA DUO D 230V analóg időkapcsoló kapcsoló

Az Orbis INCA DUO D analóg időkapcsoló, OB330132 cikkszámmal, egy moduláris elektromechanikus programozó, amely elektromos áramkörök napi be- és kikapcsolásának automatizálására készült. 230 V feszültségen működik, 24 órás számlappal rendelkezik, a programozás minimális lépésköze 15 perc, és 16(4) A / 250 V AC potenciálmentes váltóérintkezővel van ellátva.

2 modul széles kivitele lehetővé teszi a közvetlen DIN-sínre szerelést az elosztószekrényekben. A programozás egyszerűen a számlap oldalsó kapcsolóinak eltolásával történik, ezért különösen alkalmas világítás, fűtés, vízszivattyúk, öntözőrendszerek és más olyan berendezések vezérlésére, amelyeknek naponta ugyanabban az időben kell működniük.

24 órás napi programozás

Az Orbis INCA DUO D napi programozó számlappal rendelkezik, amely 24 óránként teljes ciklust fut le. A beállított időprogram automatikusan ismétlődik minden nap, amíg a készülék automatikus üzemmódban marad.

A számlap 96 kapcsolóelemmel rendelkezik, így 15 perces felbontást biztosít. Ez lehetővé teszi a nap folyamán több különböző be- és kikapcsolási időszak beállítását digitális menük, alkalmazások vagy külső eszközök nélkül.

15 perces minimális kapcsolási idő

Minden kapcsolóelem 15 perces időintervallumot képvisel, ez a programozó minimális kapcsolási ideje. Ez a felbontás számos háztartási és professzionális alkalmazáshoz megfelelő, ahol a berendezéseknek időszakosan kell működniük.

Az Orbis által megadott kapcsolási pontosság a napi változatnál körülbelül ±5 perc.

Potenciálmentes váltóérintkező

Az INCA DUO D kimenete normálisan nyitott és normálisan zárt váltóérintkezővel rendelkezik. Mivel potenciálmentes érintkezőről van szó, rugalmasan integrálható különböző vezérlő- és szabályozó áramkörökbe.

Kapcsolási teljesítménye 16(4) A / 250 V AC, és mindig be kell tartani az Orbis által az adott csatlakoztatott fogyasztótípushoz meghatározott maximális terheléseket.

Különböző világítástípusokkal kompatibilis

A kompatibilis vezérlő- és automatizálási berendezéseken túl az INCA DUO D a gyártó által megadott határértékeken belül különböző világítástechnológiákat is vezérelhet:

• Izzólámpák: legfeljebb 3000 W.
• Fénycsövek: legfeljebb 1200 VA.
• 12 V AC kisfeszültségű halogénlámpák: legfeljebb 2000 VA.
• 230 V AC halogénlámpák: legfeljebb 3000 W.
• Energiatakarékos lámpák: legfeljebb 1000 VA.
• Downlight lámpák: legfeljebb 900 VA.
• LED világítás: legfeljebb 100 VA.

Napi változat járástartalék nélkül

Az OB330132 cikkszám kifejezetten az INCA DUO D járástartalék nélküli változatára vonatkozik. Ennek megfelelően a készülék nem tartalmaz akkumulátort az óra működésének fenntartására áramszünet esetén.

A kapcsolóelemekkel beállított program fizikailag megmarad, de áramkimaradás után szükség lehet az aktuális idő újbóli beállítására.

Kompakt, 2 modul széles DIN-kivitel

Az INCA DUO D mindössze 2 DIN-modult foglal el, ami 35 mm szélességnek felel meg. Külső méretei körülbelül 35 x 90 x 66 mm, így könnyen beépíthető kismegszakítók, FI-relék, kontaktorok és más elosztószekrénybe szerelt készülékek mellé.

A szerelés DIN-sínre történik, az elektromos csatlakozás csavaros sorkapcsokon keresztül. Legfeljebb 4 mm² keresztmetszetű vezetékeket fogad, az Orbis pedig 0,8 Nm maximális meghúzási nyomatékot ad meg.

Alacsony saját fogyasztás

A mechanizmus saját fogyasztása körülbelül 0,5 W, ami 0,6 VA-nak felel meg. Így a programozó működtetéséhez szükséges energiafelhasználás alacsony.

Quartz mechanizmusú pontosság

Az INCA DUO kvarctechnológiát használ, és 23 °C referencia-hőmérsékleten ±1 másodperc/24 óra járáspontosságot biztosít. Ez lehetővé teszi a stabil napi programozást normál működési körülmények között, amíg a készülék tápfeszültséget kap.

IP20 védelem elosztószekrénybe történő szereléshez

A programozó IP20 védettségi fokozattal rendelkezik az EN 60529 szerint, és megfelelő szerelés esetén II. érintésvédelmi osztályú. Úgy tervezték, hogy védett elosztószekrényekben legyen felszerelve, ahol nincs közvetlen vízterhelés és hozzáférés az aktív részekhez.

Üzemi hőmérséklet-tartománya -10 és +45 °C között van, míg szállítás és tárolás során -20 és +60 °C közötti hőmérsékletet is elvisel.

Az Orbis INCA DUO D alkalmazási területei

A napi programozás és a váltóérintkező lehetővé teszi, hogy ez az időkapcsoló számos különböző telepítésben használható legyen:

• Kültéri világítás.
• Kirakatok és világító reklámtáblák.
• Fűtési rendszerek.
• Vízszivattyúk.
• Öntözőrendszerek.
• Automatikus adagolóberendezések.
• Lakóépületekben és társasházakban történő alkalmazás.
• Üzletek, irodák és középületek.
• Kompatibilis mezőgazdasági és ipari alkalmazások.

Orbis INCA DUO D OB330132 műszaki adatok

• Márka: Orbis.
• Cikkszám: OB330132.
• Modell: INCA DUO D.
• Típus: analóg moduláris időkapcsoló.
• Programozás: napi.
• Számlap: 24 órás.
• Kapcsolóelemek száma: 96.
• Minimális kapcsolási idő: 15 perc.
• Kapcsolási pontosság: ±5 perc.
• Tápellátás: 230 V AC ±10%.
• Frekvencia: 50-60 Hz.
• Járástartalék: nincs.
• Érintkező típusa: váltó NA/NC, potenciálmentes.
• Kapcsolási teljesítmény: 16(4) A / 250 V AC.
• Járáspontosság: ±1 s/24 h 23 °C-on.
• Saját fogyasztás: 0,6 VA, kb. 0,5 W.
• Maximális izzólámpa terhelés: 3000 W.
• Maximális fénycső terhelés: 1200 VA.
• Maximális 12 V AC halogén terhelés: 2000 VA.
• Maximális 230 V AC halogén terhelés: 3000 W.
• Maximális energiatakarékos lámpa terhelés: 1000 VA.
• Maximális downlight terhelés: 900 VA.
• Maximális LED terhelés: 100 VA.
• Szerelés: DIN-sín.
• Modulok száma: 2.
• Szélesség: 35 mm.
• Közelítő méretek: 35 x 90 x 66 mm.
• Nettó tömeg: 98 g.
• Csatlakozás: csavaros sorkapcsok.
• Maximális vezetékkeresztmetszet: 4 mm².
• Maximális meghúzási nyomaték: 0,8 Nm.
• Védettségi fokozat: IP20 az EN 60529 szerint.
• Érintésvédelmi osztály: II. osztály megfelelő szerelés esetén.
• Névleges lökőfeszültség: 4 kV.
• Üzemi hőmérséklet: -10 és +45 °C között.
• Szállítási és tárolási hőmérséklet: -20 és +60 °C között.

Egyszerű napi programozás elosztószekrényekhez

Az Orbis INCA DUO D OB330132 lehetővé teszi olyan áramkörök automatizálását, amelyek minden nap ugyanabban az időben működnek, egy könnyen beállítható és áttekinthető analóg rendszerrel. A 15 perces időközök elegendő rugalmasságot biztosítanak több működési időszak beállításához egy nap folyamán.

A 16(4) A-es váltóérintkező, a 2 DIN-modulos kivitel és a különböző terheléstípusokkal való kompatibilitás praktikus megoldássá teszi lakossági, kereskedelmi, mezőgazdasági és professzionális telepítésekhez.

Fontos: ez a cikkszám a járástartalék nélküli napi változatra vonatkozik. Ha szükséges, hogy az óra áramszünet alatt is tovább működjön, az Orbis kínálja az INCA DUO QRD járástartalékos változatot. A csatlakoztatott terhelésnek mindig meg kell felelnie a gyártó által megadott határértékeknek.
