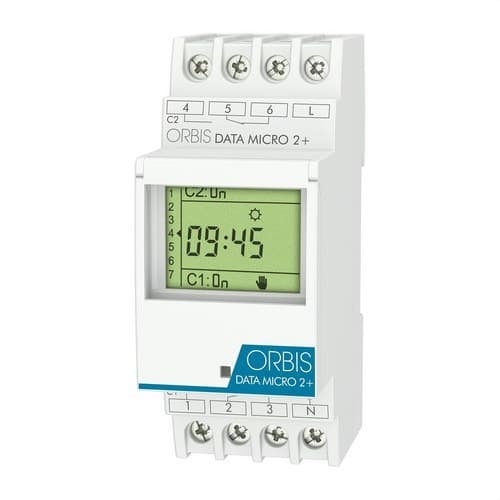

DATA MICRO 2+ digitális időkapcsoló

Az Orbis DATA MICRO 2+ digitális időkapcsoló, OB171912N cikkszámmal, egy 230 V-os moduláris programozó, amely két egymástól független elektromos áramkör automatizálására készült másodperces, napi vagy heti programozással. Két potenciálmentes váltóérintkezővel rendelkezik, 16(10) A terhelhetőséggel, akár 32 programmal, 1–59 másodperces impulzusfunkcióval és akár 99 napos különleges vakációs időszakkal.

DIN sínre szerelhető, és mindössze 2 modult foglal el. A programozás ikonokkal vezetett menü és LCD kijelző segítségével történik, amely megjeleníti a szükséges információkat az időzítések beállításához és a működési állapot ellenőrzéséhez. Emellett lítium elemes járástartalékkal, automatikus nyári-téli időszámítás váltással, valamint ideiglenes vagy állandó kézi kapcsolási lehetőséggel is rendelkezik.

Két egymástól független áramkör

Az OB171912N cikkszám kifejezetten a DATA MICRO 2+ modellre vonatkozik, amely két független kimeneti áramkörrel van felszerelve. Mindegyik áramkör egy-egy potenciálmentes váltóérintkezővel rendelkezik, így két különböző fogyasztó vagy berendezés vezérelhető egyetlen időkapcsolóról.

Mindkét kimenet 16(10) A kapcsolási teljesítményt biztosít 250 V AC mellett, kompakt megoldást nyújtva olyan telepítésekhez, ahol két áramkört kell automatizálni két külön programozó használata nélkül.

Akár 32 napi vagy heti program

A DATA MICRO 2+ akár 32 be- és kikapcsolási program tárolására képes. A kapcsolások napi vagy heti bontásban állíthatók be, így az egyes rendszerek működése a tervezett időrendhez igazítható.

Ez a kapacitás ideális világítás, klímaberendezések, öntözőszivattyúk, szirénák, jelzőrendszerek és más olyan berendezések automatizálására, amelyeket meghatározott időpontokban kell be- vagy kikapcsolni.

1 másodperces pontosságú programozás

A programozó minimális kapcsolási ideje 1 másodperc, a programozási pontosság pedig másodperces. Belső órája кварc kristályt használ, és a járáspontossága ±1 másodperc 24 óránként, 23 °C referenciahőmérsékleten.

Ezek a tulajdonságok lehetővé teszik, hogy a DATA MICRO 2+ hagyományos időprogramokhoz és rövid, precíz kapcsolásokat igénylő alkalmazásokhoz egyaránt használható legyen.

1–59 másodperces impulzusfunkció

A meghatározott időpontra programozott be- és kikapcsolások mellett az Orbis DATA MICRO 2+ 1 és 59 másodperc közötti impulzusok beállítását is lehetővé teszi.

Ez a funkció különösen hasznos például iskolai szirénákhoz, hangjelzésekhez, relék ideiglenes aktiválásához, automatizálási rendszerekhez és más olyan berendezésekhez, amelyeknek csak néhány másodpercig kell működniük.

Akár 99 napos különleges vakációs időszak

A DATA MICRO 2+ akár 99 napos különleges vakációs időszak beállítását teszi lehetővé. Ebben az időintervallumban a megszokott programok ideiglenesen kikapcsolhatók anélkül, hogy törölni kellene őket.

A különleges időszak lejárta után a készülék visszatérhet a korábban beállított időprogramhoz, megkönnyítve az irodák, oktatási intézmények, üzletek és más, zárva tartási időszakokkal rendelkező létesítmények kezelését.

Ideiglenes vagy állandó kézi működtetés

A kimenetek a programozóról manuálisan is működtethetők. Az Orbis lehetővé teszi az érintkezők állapotának ideiglenes módosítását, illetve szükség esetén állandó be- vagy kikapcsolást is, ha az automatikus programozást átmenetileg fel kell függeszteni.

Ez a funkció megkönnyíti a karbantartási munkákat, a tesztelést és azokat az alkalmi helyzeteket, amikor a felhasználónak közvetlenül kell vezérelnie az áramköröket.

Automatikus nyári-téli időszámítás váltás

Az időkapcsoló tartalmazza a téli és nyári időszámítás közötti váltás kezelését. Beállítható az európai naptár szerinti automatikus váltásra, egyedileg programozható, vagy teljesen kikapcsolható.

Ez a funkció megakadályozza, hogy a készülék óráját manuálisan kelljen átállítani olyan telepítésekben, ahol szezonális időváltást használnak.

Akár 4 éves járástartalék

Az Orbis DATA MICRO 2+ belső lítium elemmel rendelkezik, amely akár 4 év járástartalékot biztosít tápellátás nélkül. Így az óra és a programok hosszabb áramszünetek vagy a hálózatról leválasztott időszakok alatt is megőrizhetők.

A hivatalos műszaki adatlap szerint ennek a változatnak a lítium eleme nem cserélhető.

LCD kijelző és ikonokkal vezetett programozás

A készülék LCD kijelzővel és ikon alapú programozási rendszerrel rendelkezik, amely megkönnyíti a különböző funkciók elérését. A használt időformátum 24 órás.

Az előlap egy lezárható, átlátszó fedéllel van ellátva, amely a készülék programozásának befejezése után megnehezíti az illetéktelen beavatkozást.

Potenciálmentes váltóérintkezők

A DATA MICRO 2+ két áramköre potenciálmentes NA/NC váltóérintkezőket használ. Ez a kialakítás szélesebb körű integrációt tesz lehetővé vezérlőáramkörökben, mivel az érintkezők különböző terhelések kapcsolására vagy bontására használhatók a projekt igényei szerint.

Az érintkezők AgSnO₂ anyagból készülnek, és 2 x 16(10) A kapcsolási névleges értéket biztosítanak 250 V AC mellett.

Különböző világítási típusokhoz megfelelő kapacitás

Az Orbis az alábbi maximális ajánlott terheléseket adja meg a normálisan nyitott érintkezők számára:

• Izzólámpák: akár 3000 W.
• Fénycsövek: akár 1200 VA.
• 12 V AC kisfeszültségű halogénlámpák: akár 2000 VA.
• 230 V AC halogénlámpák: akár 3000 W.
• Kisfogyasztású lámpák: akár 600 VA.
• Downlight lámpák: akár 400 VA.
• LED világítás: akár 90 VA.

Az engedélyezett teljesítményt a terhelés jellege és az esetleges indulóáramok figyelembevételével kell megválasztani, különösen elektronikus berendezések vagy világítási rendszerek csatlakoztatásakor.

Kompakt, 2 modul széles DIN kivitel

A DATA MICRO 2+ közvetlenül DIN sínre szerelhető, és 2 modult foglal el, körülbelül 35 mm szélességgel. Külső méretei megközelítőleg 35 x 88 x 65 mm.

Ez a formátum lehetővé teszi két időzített csatorna beépítését a villamos elosztóba kis helyigénnyel, különösen praktikus olyan telepítéseknél, ahol kevés hely áll rendelkezésre új készülékek számára.

230 V-os tápellátás

Az OB171912N cikkszám a 230 V AC ±10%-os tápfeszültségű, 50/60 Hz névleges frekvenciájú változatra vonatkozik. Az Orbis által megadott saját fogyasztás 7,3 VA, ami megközelítőleg 1,2 W-nak felel meg.

Az Orbis más feszültségekhez is forgalmaz DATA MICRO + és DATA MICRO 2+ változatokat, ezért meglévő készülék cseréjekor mindig ellenőrizni kell a pontos cikkszámot.

Az Orbis DATA MICRO 2+ alkalmazási területei

A két független áramkör, a heti programozás és az akár egy másodperces kapcsolások kombinációja révén a DATA MICRO 2+ számos lakossági, kereskedelmi és professzionális alkalmazásban használható.

• Beltéri és kültéri világítás időzítése.
• Irodai világítás időkapcsolásos vezérlése.
• Öntözőszivattyúk automatizálása.
• Kompatibilis klímarendszerek programozása.
• Szirénák aktiválása iskolákban és oktatási intézményekben.
• Reklámtáblák és jelzések vezérlése.
• Elektromos berendezések automatizálása középületekben.
• Áramkörök vezérlése ipari létesítményekben.

Orbis DATA MICRO 2+ OB171912N műszaki jellemzői

• Márka: Orbis.
• Cikkszám: OB171912N.
• Modell: DATA MICRO 2+.
• Típus: moduláris digitális időkapcsoló.
• Tápellátás: 230 V AC ±10%.
• Frekvencia: 50/60 Hz.
• Áramkörök száma: 2.
• Érintkezők típusa: 2 potenciálmentes NA/NC váltóérintkező.
• Kapcsolási teljesítmény: 2 x 16(10) A 250 V AC mellett.
• Érintkező anyaga: AgSnO₂.
• Maximális programszám: 32.
• Programozás: másodperces, napi és heti.
• Minimális kapcsolási idő: 1 másodperc.
• Programozási pontosság: másodperces.
• Programozható impulzusok: 1–59 másodperc.
• Különleges vakációs időszak: 1 időszak, akár 99 nap.
• Kézi működtetés: ideiglenes vagy állandó.
• Nyári/téli időszámítás váltás: automatikus európai, programozható vagy kikapcsolható.
• Kijelző: LCD.
• Időformátum: 24 órás.
• Lezárható fedél: igen.
• Járástartalék: akár 4 év tápellátás nélkül.
• Akkumulátor típusa: belső, nem cserélhető lítium elem.
• Órapontosság: ±1 s/24 h 23 °C-on.
• Saját fogyasztás: 7,3 VA, kb. 1,2 W.
• Szerelés: DIN sín.
• Modulok száma: 2.
• Közelítő méretek: 35 x 88 x 65 mm.
• Nettó tömeg: 160 g.
• Csatlakozás: csavaros sorkapcsok.
• Maximális vezeték-keresztmetszet: 4 mm².
• Maximális meghúzási nyomaték: 0,8 Nm.
• Védettség: IP20 az EN 60529 szerint.
• Érintésvédelmi osztály: II. osztály megfelelő szerelési körülmények között.
• Névleges lökőfeszültség: 4 kV.
• Üzemi hőmérséklet: -10 és +45 °C között.
• Üzemi határérték: -30 és +50 °C között.
• Szállítási és tárolási hőmérséklet: -35 és +60 °C között.
• Maximális izzólámpa terhelés: 3000 W.
• Maximális fénycső terhelés: 1200 VA.
• Maximális 12 V AC halogén terhelés: 2000 VA.
• Maximális 230 V AC halogén terhelés: 3000 W.
• Maximális kisfogyasztású terhelés: 600 VA.
• Maximális downlight terhelés: 400 VA.
• Maximális LED terhelés: 90 VA.

Pontos kétáramkörös programozás egyetlen készülékről

Az Orbis DATA MICRO 2+ OB171912N lehetővé teszi két áramkör központi programozását egy kompakt, mindössze 2 DIN modulos készüléken. A 32 program, a potenciálmentes érintkezők, a heti programozás és az impulzusfunkció rugalmasságot biztosítanak mind az egyszerű automatizálásokhoz, mind a rövid idejű kapcsolásokat igénylő alkalmazásokhoz.

Az akár 4 éves járástartalék, az automatikus nyári-téli időszámítás váltás és a lezárható fedél egy olyan megoldást tesznek teljessé, amely stabil és automatikus működésre törekszik anélkül, hogy a programozót folyamatosan újra kellene állítani.

Fontos: a csatlakoztatott terheléseknek meg kell felelniük az Orbis által az egyes technológiákra meghatározott határértékeknek. A telepítést és a bekötést a gyártó kapcsolási rajza és az alkalmazandó villamos szabványok szerint kell elvégezni.
