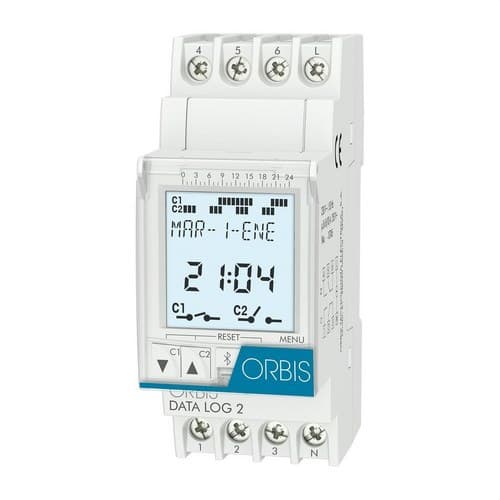

DATA LOG 2 digitális időkapcsoló, 230V

Az Orbis DATA LOG 2, OB175012 cikkszámmal, egy 230 V-os digitális időkapcsoló, amely két elektromos áramkör egymástól független automatizálására készült napi, heti, impulzusos vagy ciklusos programozással. 40 programot, két váltóérintkezőt akár 16(10) A terhelhetőséggel, háttérvilágított LCD kijelzőt és DIN-sínre szerelést kínál, mindössze 2 modul helyigénnyel.

Széles programozási lehetőségeinek köszönhetően világítás, reklámtáblák, kirakatok, szökőkutak, kertek és egyéb elektromos áramkörök vezérlésére alkalmas meghatározott időbeosztás szerint. Emellett Bluetooth kommunikációt, automatikus nyári-téli időátállítást, különleges vakációs időszakokat, üzemóraszámlálót és cserélhető elemet is tartalmaz, amely áramszünet esetén is megőrzi az órát és a programozást.

Két egymástól függetlenül programozható áramkör

A DATA LOG 2 a DATA LOG változattól abban különbözik, hogy két kimeneti áramkörrel rendelkezik. Mindegyik egy-egy váltóérintkezőt használ, akár 16(10) A / 250 V AC terhelhetőséggel, így két terhelés vagy terheléscsoport vezérelhető egyetlen készülékről.

Ez a kialakítás különösen praktikus, amikor két különböző időzítésű áramkört kell automatizálni két külön időkapcsoló beépítése nélkül.

Akár 40 napi vagy heti program

A programozó akár 40 program tárolását teszi lehetővé, napi vagy heti beállításokkal. Így minden napra eltérő időpontok adhatók meg, vagy a berendezés megszokott működéséhez igazított kapcsolási sorrendek állíthatók be.

A készülék másodperc pontosságú programozást kínál, és kvarckristály vezérlésű órával rendelkezik, amelynek megadott pontossága ±1 másodperc 24 óránként, 23 °C-on.

BE/KI kapcsolások, impulzusok és ciklusok

A hagyományos, meghatározott időpontra be- és kikapcsolások mellett az Orbis DATA LOG 2 különféle kapcsolási módok beállítását is lehetővé teszi fejlettebb automatizálási alkalmazásokhoz.

• Fix időpontú BE/KI: kapcsolás a programozott időpontokban.
• Impulzusok: 1 és 59 másodperc közötti, állítható időtartamú kapcsolások.
• Ciklusok: ismétlődő működés 1–59 másodperces vagy 1 perc–23 óra 59 perc közötti időközökkel.
• Kézi működtetés: az áramkörök állapotának ideiglenes módosítása.
• Állandó működtetés: lehetővé teszi egy kimenet bekapcsolva vagy kikapcsolva tartását a beállított programtól függetlenül.

Négy különleges vakációs időszak

A DATA LOG 2 lehetővé teszi akár négy különleges időszak megadását az év során. Ez a funkció megkönnyíti a megszokott működés módosítását szabadság, ünnepnapok, szezonális zárvatartás vagy egyéb rendkívüli időpontok alatt anélkül, hogy a fő heti programot törölni kellene.

Ezeknek a különleges időszakoknak köszönhetően a programozó jobban igazítható társasházakhoz, üzletekhez, közösségi terekhez, irodákhoz és olyan létesítményekhez, ahol az időbeosztás az év bizonyos szakaszaiban változik.

Automatikus nyári-téli időátállítás

A készülék országonként konfigurálható automatikus nyári és téli időátállítást tartalmaz. Ez a funkció szükség esetén kikapcsolható is, ha a létesítmény igényei ezt megkívánják.

Ez a tulajdonság megakadályozza, hogy az órát minden szezonális időváltáskor manuálisan korrigálni kelljen.

Programozás és kezelés Bluetooth-on keresztül

A DATA LOG sorozat Bluetooth kommunikációval és kompatibilis mobileszközökkel is konfigurálható, emellett a programozás közvetlenül a készülék előlapi kezelőszerveivel is elvégezhető.

Az Orbis alkalmazásokat kínál a DATA LOG sorozat programozásához és kezeléséhez, megkönnyítve az időzítések előkészítését és módosítását kompatibilis okostelefonról vagy táblagépről.

Háttérvilágított LCD kijelző

A DATA LOG 2 nagyméretű, háttérvilágított LCD kijelzővel rendelkezik, amely megjeleníti a készülék beállításához és ellenőrzéséhez szükséges információkat. A kijelzőn látható az idő, a programozás, a kimenetek állapota, valamint a napi idődiagram is.

Az időformátum 12 vagy 24 órásra választható, a háttérvilágítás pedig megkönnyíti az olvasást, amikor az időkapcsoló gyengén megvilágított elosztószekrénybe van szerelve.

Járástartalék cserélhető CR2032 elemmel

Az időkapcsoló egy cserélhető, 3 V-os, 220 mAh kapacitású CR2032 elemmel rendelkezik. Az Orbis műszaki adatlapja szerint az elemről és hálózati tápellátás nélkül a tartalék akár 5 év, míg a készülék tápellátás mellett az elem élettartama megközelítőleg 10 év lehet.

Emellett, ha az elem lemerült vagy nincs beszerelve, egy nagy kapacitású kondenzátor körülbelül 48 órán át képes megőrizni a programozást áramellátás nélkül.

Üzemóraszámláló

A DATA LOG 2 csatornánkénti üzemóraszámlálót is tartalmaz, amely hasznos funkció annak megismerésére, hogy bizonyos terhelések mennyi ideig voltak aktívak.

Ez az információ megkönnyítheti a világítótestek, elektromos berendezések vagy más, a programozó által vezérelt eszközök karbantartásának tervezését.

Kulcszár és plombálható fedél

A véletlen vagy jogosulatlan beállításmódosítások elkerülése érdekében a készülék billentyűzár funkcióval rendelkezik. Emellett plombálható előlapi fedél is tartozik hozzá, amely védi a kezelőszervekhez való hozzáférést.

Ezek a tulajdonságok különösen hasznosak társasházakban, középületekben, üzletekben és professzionális létesítményekben, ahol az elektromos elosztó több felhasználó számára is hozzáférhető lehet.

Helytakarékos DIN-sínes szerelés

Az Orbis DATA LOG 2 DIN-sínre történő szerelésre készült, és mindössze 2 modult foglal el. Külső méretei megközelítőleg 35 x 88 x 65 mm, a beépítési mélység pedig körülbelül 60 mm.

A kis szélesség lehetővé teszi két független programozási csatorna beépítését az elosztóba, kevesebb helyigénnyel, mint két külön programozó esetén.

Kapcsolási teljesítmény

A két áramkör mindegyike 16(10) A / 250 V AC kapcsolási kapacitással rendelkezik. Az Orbis a csatlakoztatott technológiától függően különböző ajánlott maximális terheléseket határoz meg.

• Izzólámpák: akár 3000 W.
• Fénycsövek: akár 1200 VA.
• 12 V-os kisfeszültségű halogénlámpák: akár 2000 VA.
• 230 V-os halogénlámpák: akár 3000 W.
• Kisfogyasztású lámpák: akár 600 VA.
• Downlight lámpák: akár 400 VA nullaátmenet-érzékelés nélküli konfigurációban.
• LED: akár 90 VA nullaátmenet-érzékelés nélküli konfigurációban.

A megengedett terhelhetőség nullaátmenet-érzékeléses kapcsolás használatakor változhat. Minden esetben be kell tartani az Orbis által az adott készülékkonfigurációra megadott maximális terhelési értékeket.

Az Orbis DATA LOG 2 alkalmazási területei

Két csatornájának, heti programozásának, valamint impulzusos és ciklusos működésének köszönhetően a DATA LOG 2 számos lakossági, kereskedelmi és ipari alkalmazásban használható.

• Lépcsőházi világítás vezérlése társasházakban.
• Kültéri és díszvilágítás.
• Kirakatok és üzletek világítása.
• Fényreklámok be- és kikapcsolása.
• Köz- és útvilágítás vezérlése.
• Szökőkutak és kertek automatizálása.
• Öntözőrendszerek programozása.
• Idővezérelt áramkörök irodákban és középületekben.
• Elektromos berendezések automatizálása ipari létesítményekben.

Az Orbis DATA LOG 2 OB175012 műszaki jellemzői

• Márka: Orbis.
• Cikkszám: OB175012.
• Modell: DATA LOG 2.
• Típus: moduláris digitális időkapcsoló.
• Tápellátás: 230 V AC ±10%.
• Frekvencia: 50/60 Hz.
• Áramkörök száma: 2.
• Érintkezők típusa: váltóérintkező.
• Kapcsolási teljesítmény: 2 x 16(10) A / 250 V AC.
• Programok száma: akár 40.
• Programozás: napi és heti.
• Különleges programozás: évente akár 4 időszak.
• Kapcsolási módok: fix időpontú BE/KI, kézi, állandó, impulzusos és ciklusos.
• Impulzus időtartama: 1–59 másodperc.
• Ciklusok: 1–59 másodperc és/vagy 1 perc–23 óra 59 perc.
• Nyári/téli időátállítás: automatikus, ország szerint vagy kikapcsolható.
• Üzemóraszámláló: igen, csatornánként.
• Kijelző: háttérvilágított LCD.
• Időformátum: 12/24 óra.
• Bluetooth: Bluetooth 5 LE.
• Billentyűzár: igen.
• Plombálható fedél: igen.
• Elem: CR2032, 3 V, 220 mAh, cserélhető.
• Tartalék elemről, tápellátás nélkül: akár 5 év.
• Elem élettartama tápellátás mellett: akár 10 év.
• Tartalék elem és tápellátás nélkül: körülbelül 48 óra.
• Órapontosság: ±1 s/24 h 23 °C-on.
• Saját fogyasztás 230 V-on: kb. 1,3 W, kb. 4 VA.
• Védettség: IP20.
• Érintésvédelmi osztály: II. osztály megfelelő szerelés esetén.
• Névleges lökőfeszültség: 4 kV.
• Üzemi hőmérséklet: -10 és 55 °C között.
• Tárolási és szállítási hőmérséklet: -35 és 60 °C között.
• Szerelés: DIN-sín.
• Szélesség: 2 DIN modul.
• Közelítő méretek: 35 x 88 x 65 mm.
• Nettó tömeg: kb. 120 g.
• Csatlakozás: csavaros sorkapcsok.
• Vezető keresztmetszet: 1-6 mm² merev vagy hajlékony kábelnél.
• Maximális meghúzási nyomaték: 0,8 Nm.

Fejlett programozás két áramkörhöz mindössze 2 modulban

Az Orbis DATA LOG 2 OB175012 teljes körű megoldást kínál két elektromos áramkör egyetlen készülékről történő automatizálására. 40 programja, impulzusos és ciklusos kapcsolási módjai, négy különleges időszaka, háttérvilágított kijelzője és Bluetooth kommunikációja lehetővé teszi, hogy az egyszerű időkapcsolási feladatoktól a fejlettebb programozási igényű rendszerekig mindenhez alkalmazkodjon.

A járástartalék, az automatikus nyári-téli időátállítás, az üzemóraszámláló és a billentyűzár egy olyan programozót tesznek teljessé, amely lakossági, kereskedelmi, közösségi és ipari létesítményekhez egyaránt ideális.

Fontos: a terhelések csatlakoztatása előtt ellenőrizni kell azok jellegét, áramerősségét és indítási teljesítményét, hogy megfeleljenek az Orbis által megadott határértékeknek. A telepítést és a bekötést szakképzett személyzetnek kell elvégeznie a gyártó kapcsolási rajza és az alkalmazandó villamos szabványok szerint.
