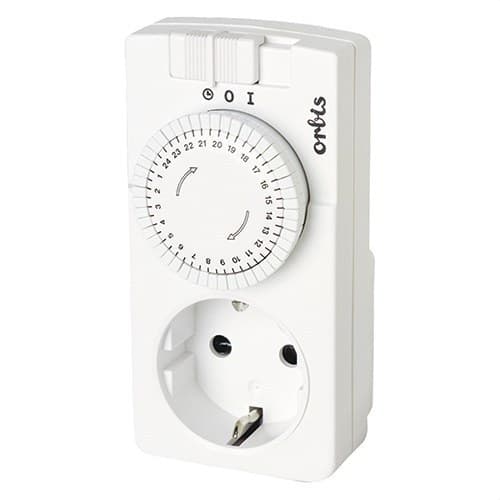

D T-15 napi programozható csatlakozós időkapcsoló, 230V 3500W, 30 perc lépésköz

Az Orbis DOMO D T-30 dugaszolható programkapcsoló, OB162232 cikkszámmal, egy analóg időkapcsoló, amely elektromos készülékek napi be- és kikapcsolásának automatizálására szolgál, és közvetlenül egy konnektorba csatlakoztatható. 230 V feszültségen működik, 24 órás számlappal rendelkezik, a legkisebb programozási egység 30 perc, és 16(4) A kapcsolási teljesítményt támogat, így praktikus megoldás világítás, fűtés, kis háztartási gépek és egyéb kompatibilis berendezések vezérlésére.

A telepítése különösen egyszerű: elegendő a programkapcsolót egy Schuko aljzatba csatlakoztatni, majd abba bedugni a vezérelni kívánt készüléket. A programozás közvetlenül az előlapi kapcsolófülek segítségével történik, kijelző, alkalmazás vagy elektronikus beállítások nélkül. Emellett gyermekvédelemmel és kézi választókapcsolóval is rendelkezik, amely lehetővé teszi az automatikus működés, az állandó bekapcsolás és az állandó kikapcsolás közötti választást.

Napi programozás 30 perces időközökkel

Az Orbis DOMO D T-30 egy 24 órás analóg számlapot használ, amely 48 programozási kapcsolófülre van osztva. Minden szegmens 30 perces időintervallumot képvisel, így a nap folyamán több különböző működési időszak is beállítható.

A beállított program naponta ismétlődik. Ez a funkció különösen hasznos olyan berendezések automatizálásához, amelyeknek minden nap ugyanabban az időszakban kell működniük, anélkül hogy a be- és kikapcsolást naponta manuálisan kellene elvégezni.

Egyszerű programozás az előlapi számlappal

Az előlapi számlap kialakítása megkönnyíti az idő leolvasását és a kapcsolási időszakok beállítását is. A program létrehozásához azokat a kapcsolófüleket kell kiválasztani, amelyeknek megfelelő időszakokban a csatlakoztatott készüléknek működnie kell.

Az idő beállítása a számlap elforgatásával történik, amíg az aktuális idő egybe nem esik a programkapcsoló jelölésével. Mivel analóg rendszerről van szó, nincs szükség menükre vagy elektronikus programozási ismeretekre.

Kézi kapcsoló három működési móddal

A DOMO kézi választókapcsolóval rendelkezik, amely lehetővé teszi a működés módosítását a beállított program megváltoztatása nélkül. A felhasználó három mód közül választhat az igényei szerint.

• Automatikus: a csatlakoztatott készülék a beállított napi program szerint kapcsol be és ki.
• Állandó bekapcsolás: a programtól függetlenül folyamatosan áram alatt tartja a készüléket.
• Állandó kikapcsolás: megszakítja a terhelést anélkül, hogy a programkapcsolót ki kellene húzni a konnektorból.

Ezek a pozíciók lehetővé teszik a program ideiglenes felülbírálását, például nyaralás, karbantartás vagy olyan helyzetek esetén, amikor a készüléket a szokásosnál hosszabb ideig kell bekapcsolva tartani.

Közvetlen csatlakozás Schuko aljzathoz

Az Orbis OB162232 dugaszolható eszköz, ezért nincs szükség elosztószekrénybe történő szerelésre vagy DIN-sínre való telepítésre. Schuko Type F dugóval és aljzattal rendelkezik, így közvetlenül egy elektromos aljzat és az automatizálni kívánt készülék közé helyezhető.

Ez a megoldás megkönnyíti a használatát otthonokban, irodákban, üzletekben és más olyan helyeken, ahol időkapcsolást szeretnének hozzáadni egy készülékhez a meglévő elektromos hálózat módosítása nélkül.

Akár 3500 W kompatibilis terhelésekkel

A programkapcsoló 16(4) A kapcsolási teljesítménnyel rendelkezik 230 V AC mellett. Az Orbis a DOMO sorozat esetében legfeljebb 3500 W terhelést ad meg 230 V-os izzólámpák és halogénlámpák esetén.

A megengedett teljesítmény a csatlakoztatott terhelés típusától függ. Az induktív terhelések, motorok, transzformátorok és bizonyos világítási rendszerek magas indítóáramot vehetnek fel, ezért mindig be kell tartani az adott vevőre megadott terhelhetőséget.

• Izzólámpa: akár 3500 W.
• 230 V-os halogén: akár 3500 W.
• 12 V-os kisfeszültségű halogén: akár 2250 VA.
• Kapcsolási teljesítmény: 16(4) A 230 V AC mellett.

Beépített gyermekvédelem

A DOMO Schuko aljzata gyermekvédelemmel van ellátva, amely segít megelőzni az áram alatt lévő részek véletlen érintését. Ez a tulajdonság különösen hasznos olyan háztartási alkalmazásoknál, ahol a programkapcsoló tartósan egy hozzáférhető aljzatban marad.

Menetkésés nélkül

Az OB162232 cikkszámú változat menetkésés nélküli kivitel. Ennek megfelelően az időkapcsoló mechanizmus közvetlenül a hálózatról kap tápellátást, és nem rendelkezik tartalék akkumulátorral az óra működésének fenntartásához áramszünet esetén.

A programozást meghatározó kapcsolófülek fizikailag a helyükön maradnak, de áramszünet után szükség lehet az aktuális idő újbóli beállítására a számlapon.

Az időkapcsoló pontossága

Az Orbis a mechanizmus járáspontosságát ±1 másodperc/nap értékben adja meg 22 °C referenciahőmérsékleten. A programkapcsoló saját fogyasztása 1,6 VA.

IP20 védelem beltéri használatra

A DOMO D T-30 IP20 védettségi fokozattal rendelkezik az EN 60529 szerint, és beltéri használatra készült. Az Orbis dokumentációja 60 °C maximális üzemi hőmérsékletet ad meg.

Kültéri alkalmazásokhoz vagy esőnek és pornak kitett helyekre az Orbis külön DOMO Intemperie változatokat kínál eltérő burkolattal, ezért ez a referencia nem használható kültéri programkapcsoló helyettesítésére.

Az Orbis DOMO D T-30 alkalmazási területei

A napi programozásnak és a Schuko aljzatra történő közvetlen csatlakoztatásnak köszönhetően az OB162232 számos elektromos berendezés automatizálására használható a gyártó által meghatározott terhelési határokon belül.

• Lámpák programozott be- és kikapcsolása.
• Jelenlét szimulálása távollét vagy nyaralás alatt.
• Radiátorok és bizonyos kompatibilis fűtőberendezések időzítése.
• Kis háztartási gépek időkapcsolós vezérlése.
• Dekoratív világítás automatizálása.
• Elektromos berendezések vezérlése otthonokban, irodákban vagy üzlethelyiségekben.
• Fogyasztás csökkentése azáltal, hogy bizonyos készülékek nem maradnak feleslegesen bekapcsolva.

Az Orbis OB162232 műszaki jellemzői

• Márka: Orbis.
• Cikkszám: OB162232.
• Hivatalos modell: DOMO D T-30.
• Típus: dugaszolható analóg időkapcsoló.
• Programozás: napi.
• Számlap: 24 órás.
• Kapcsolófülek száma: 48.
• Minimális programozási intervallum: 30 perc.
• Menetkésés: nincs.
• Tápellátás: 230 V AC.
• Frekvencia: 50 Hz.
• Kapcsolási teljesítmény: 16(4) A 230 V AC mellett.
• Maximális teljesítmény kompatibilis ohmos terheléseknél: akár 3500 W.
• Maximális izzólámpa terhelés: 3500 W.
• Maximális 230 V-os halogén terhelés: 3500 W.
• Maximális 12 V-os halogén terhelés: 2250 VA.
• Saját fogyasztás: 1,6 VA.
• Járáspontosság: ±1 s/nap 22 °C-on.
• Dugó és aljzat típusa: Schuko Type F.
• Gyermekvédelem: igen.
• Kézi vezérlés: automatikus / állandó bekapcsolás / állandó kikapcsolás.
• Védettségi fokozat: IP20.
• Megadott maximális hőmérséklet: 60 °C.
• Felhasználás: beltéri.

Egyszerű automatizálás elektromos szerelés nélkül

Az Orbis DOMO D T-30 OB162232 különösen praktikus megoldás arra, hogy időkapcsolást adjunk egy elektromos készülékhez anélkül, hogy időkapcsolót kellene a szekrénybe szerelni vagy a meglévő vezetékezést módosítani. Schuko csatlakozása lehetővé teszi, hogy közvetlenül egy hagyományos aljzatban üzembe helyezhető legyen.

A 30 perces napi programozás, a kézi működtető kapcsoló és az akár 3500 W teljesítmény kompatibilis ohmos terheléseknél lehetővé teszi számos mindennapi használat egyszerű automatizálását, és segít elkerülni a felesleges energiafogyasztást.

Fontos: a készülék csatlakoztatása előtt ellenőrizni kell, hogy az áramerősség, a teljesítmény és a terhelés típusa megfelel-e az Orbis által megadott határértékeknek. Ez a referencia beltéri használatra készült, és nem rendelkezik menetkéséssel.
