Analóg időkapcsoló 2 MOD.DUO QRD 230V

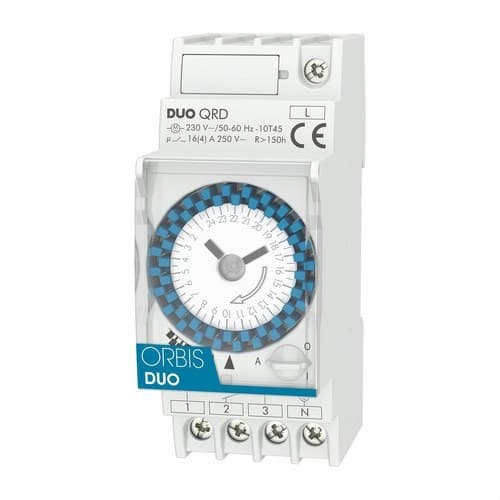

Az Orbis DUO QRD analóg kapcsolóóra, OB292032 cikkszámmal, egy moduláris elektromechanikus programkapcsoló, amelyet elektromos áramkörök napi be- és kikapcsolásának automatizálására terveztek. 230 V feszültségen működik, 24 órás előlapi számlappal rendelkezik, a programozás minimális lépésköze 30 perc, és 150 óránál hosszabb járástartalékkal biztosítja az óra működését áramszünet esetén is.

2 modul széles kivitele lehetővé teszi a közvetlen szerelést 35 mm-es DIN sínre az elosztószekrényben. A DUO QRD egy 16(4) A / 250 V AC váltóérintkezőt, cserélhető újratölthető akkumulátort és háromállású kézi kapcsolót tartalmaz az automatikus működés, a folyamatos bekapcsolás és a folyamatos kikapcsolás közötti választáshoz.

Napi programozás 24 órás számlappal

Az Orbis DUO QRD analóg napi programozó számlapot használ, amelyen könnyen áttekinthetők a beállított működési időszakok. A beállított ciklus 24 óránként ismétlődik, így különösen praktikus olyan berendezésekhez, amelyeknek minden nap ugyanabban az időbeosztásban kell működniük.

A számlap 48 kapcsolófüllel rendelkezik, és mindegyik 30 perces időközt jelöl. Így a nap folyamán többféle be- és kikapcsolási időszak állítható be digitális kijelzők, menük vagy alkalmazások használata nélkül.

Minimális kapcsolási idő 30 perc

Az egyes programozható időszakok minimális hossza 30 perc. A programozás a számlapon található, a kívánt időszakokhoz tartozó fülek elmozdításával történik.

Ez a mechanikus rendszer gyors és jól látható beállítást tesz lehetővé, különösen alkalmas világítás, szivattyúk, fűtés, medencegépek és más olyan berendezések vezérlésére, amelyeknél nincs szükség néhány perces vagy másodperces kapcsolásokra.

150 óránál hosszabb járástartalék

A QRD változat újratölthető akkumulátort tartalmaz, amely 150 óránál hosszabb járástartalékot biztosít. Ennek köszönhetően az időkapcsoló mechanizmusa akkor is tovább működik, ha ideiglenesen megszakad a tápellátás.

Ez a tulajdonság megakadályozza, hogy az óra azonnal elveszítse az időt egy hálózati kimaradás során, és lehetővé teszi a beállított időprogram megőrzését. Az akkumulátor az Orbis által meghatározott eljárás szerint cserélhető.

Háromállású kézi kapcsoló

Az előlapon található kézi vezérlő lehetővé teszi a három működési mód közvetlen kiválasztását:

• I - Folyamatos bekapcsolás: a kimeneti érintkezőt a programtól függetlenül bekapcsolva tartja.
• 0 - Folyamatos kikapcsolás: az áramkört kikapcsolva tartja.
• A - Automatikus: az áramkör a számlapon beállított időpontok szerint működik.

Ez a funkció lehetővé teszi a program ideiglenes felülbírálását karbantartás, szabadság, tesztelés vagy bármely olyan helyzet esetén, amikor a terhelést kézzel kell vezérelni.

16(4) A váltóérintkező

A DUO QRD potenciálmentes váltóérintkezővel rendelkezik, 16(4) A kapcsolási teljesítménnyel 250 V AC mellett. Ez lehetővé teszi a normálisan nyitott és normálisan zárt érintkezők használatát az adott vezérlőkör igényei szerint.

A maximális terhelhetőség a csatlakoztatott fogyasztó típusától függ, ezért be kell tartani az Orbis által ajánlott terhelési értékeket.

• Izzólámpák: legfeljebb 3000 W.
• Fénycsövek: legfeljebb 1200 VA.
• 12 V AC kisfeszültségű halogénlámpák: legfeljebb 2000 VA.
• 230 V AC halogénlámpák: legfeljebb 3000 W.
• Kisfogyasztású lámpák: legfeljebb 900 VA.
• LED világítás: legfeljebb 200 VA.

Kompatk 2 modul széles DIN kivitel

A programkapcsoló 35 mm-es szimmetrikus sínre történő szerelésre készült az EN 60715 szabvány szerint. 2 DIN modult foglal el, ami 35 mm szélességnek felel meg, így könnyen beépíthető kismegszakítók, áram-védőkapcsolók és más vezérlő- és védelmi elemek mellé az elosztószekrényben.

Külső méretei megközelítőleg 35 x 88 x 65 mm. A csatlakoztatás legfeljebb 4 mm² keresztmetszetű vezetékekhez alkalmas sorkapcsokon keresztül történik.

Jól leolvasható előlapi számlap

Más, oldalsó számlappal rendelkező analóg programkapcsolókkal ellentétben a DUO sorozat előlapi számlapot használ, amely lehetővé teszi az idő és a programozott időszakok gyors ellenőrzését még a készülék elosztószekrénybe történő beépítése után is.

Az átlátszó fedél védi a programozó elemeket, és segít megelőzni a fülek véletlen elállítását a mindennapi használat során.

Az időkapcsoló mechanizmus pontossága

Az Orbis a mechanizmus járáspontosságát legfeljebb ±1 másodperc/nap értékben adja meg 23 °C referencia-hőmérsékleten. A napi számlap kapcsolási pontossága körülbelül ±5 perc.

Az időkapcsoló saját fogyasztása legfeljebb 0,5 W, így a működéshez szükséges energiafelhasználás alacsony.

IP20 védelem és II. érintésvédelmi osztály

A DUO QRD az EN 60529 szerinti IP20 védettséggel és megfelelő szerelés esetén II. érintésvédelmi osztállyal rendelkezik. Olyan elosztószekrénybe történő beépítésre szolgál, amely a szerelés befejezése után megakadályozza a kapcsokhoz való hozzáférést.

Üzemi hőmérséklete -10 és +45 °C között van. Az Orbis továbbá javasolja a közvetlen telepítés elkerülését erősen induktív terhelések, például kontaktorok vagy transzformátorok közelében, amelyek erős elektromágneses mezőket hozhatnak létre.

Az Orbis DUO QRD alkalmazási területei

Napi programozása és váltóérintkezője révén ez az időkapcsoló számos háztartási, kereskedelmi és professzionális berendezés automatizálására használható.

• Medencegépek.
• Beltéri és kültéri világítás.
• Kirakatok és világító reklámtáblák.
• Fűtési rendszerek.
• Vízszivattyúk.
• Öntözőrendszerek.
• Lakások és társasházak elektromos berendezései.
• Kompatibilis kereskedelmi és ipari létesítmények.

Az Orbis DUO QRD OB292032 műszaki adatai

• Márka: Orbis.
• Cikkszám: OB292032.
• Modell: DUO QRD.
• Típus: moduláris analóg időkapcsoló.
• Programozás: napi.
• Számlap: 24 órás.
• Kapcsolófülek száma: 48.
• Minimális kapcsolási idő: 30 perc.
• Tápellátás: 230 V AC.
• Frekvencia: 50-60 Hz.
• Érintkező: váltóérintkező.
• Kapcsolási teljesítmény: 16(4) A / 250 V AC.
• Járástartalék: 150 óránál hosszabb.
• Akkumulátor: újratölthető és cserélhető.
• Járáspontosság: ≤ ±1 s/nap 23 °C-on.
• Kapcsolási pontosság: körülbelül ±5 perc napi számlappal.
• Saját fogyasztás: ≤0,5 W.
• Kézi vezérlés: folyamatos bekapcsolás / automatikus / folyamatos kikapcsolás.
• Max. izzólámpa terhelés: 3000 W.
• Max. fénycső terhelés: 1200 VA.
• Max. 12 V AC halogén terhelés: 2000 VA.
• Max. 230 V AC halogén terhelés: 3000 W.
• Max. kisfogyasztású terhelés: 900 VA.
• Max. LED terhelés: 200 VA.
• Szerelés: 35 mm-es DIN sínre az EN 60715 szerint.
• Szélesség: 2 DIN modul, 35 mm.
• Közelítő méretek: 35 x 88 x 65 mm.
• Max. vezeték keresztmetszet: 4 mm².
• Védettség: IP20 az EN 60529 szerint.
• Érintésvédelmi osztály: II. osztály megfelelő szerelés esetén.
• Névleges lökőfeszültség: 4 kV.
• Üzemi hőmérséklet: -10 és +45 °C között.

Egyszerű napi programozás, áramszünetálló kivitelben

Az Orbis DUO QRD OB292032 egyszerű megoldást kínál olyan áramkörök automatizálására, amelyek naponta ugyanabban az időbeosztásban ismétlődnek. Az előlapi számlap megkönnyíti mind a programozást, mind a vizuális ellenőrzést, miközben a 30 perces időközök számos háztartási és professzionális alkalmazáshoz megfelelőek.

A 150 óránál hosszabb járástartalék, a cserélhető újratölthető akkumulátor, a 16(4) A váltóérintkező és a kompakt, kétmodulos DIN kivitel egy olyan programkapcsolót eredményez, amely különösen alkalmas olyan létesítményekhez, ahol könnyen beállítható analóg idővezérlésre van szükség, és az óra működését ideiglenes áramszünet esetén is fenn kell tartani.

Fontos: a csatlakoztatott terhelésnek meg kell felelnie az Orbis által az egyes fogyasztótípusokra meghatározott határértékeknek. A szerelést szakképzett személynek kell elvégeznie az elosztószekrényen belül, a gyártó szerelési és bekötési utasításainak betartásával.
