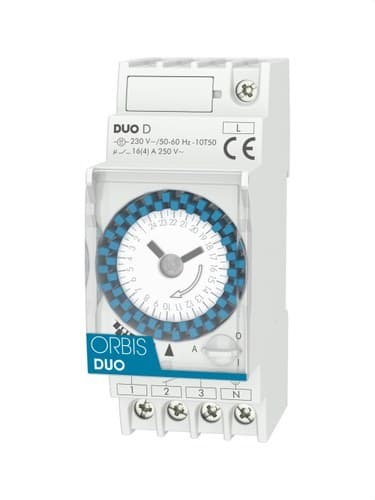

Analóg időkapcsoló 2 MOD.DUO D 230V

Az Orbis DUO D analóg órakapcsoló, OB291032 cikkszámmal, egy moduláris elektromechanikus programkapcsoló, amely elektromos áramkörök napi be- és kikapcsolásának automatizálására készült. 230 V-on működik, 24 órás előlapi számlappal rendelkezik, a minimális programozási időköz 30 perc, és 16(4) A / 250 V AC váltóérintkezőt tartalmaz.

2 modul széles kivitele lehetővé teszi a közvetlen szerelést 35 mm-es DIN-sínre az elosztószekrényben. A programozás az előlapi számlap bütykeinek segítségével egyszerűen elvégezhető, a kézi választókapcsoló pedig lehetővé teszi az automatikus működés, a folyamatos bekapcsolás és a folyamatos kikapcsolás közötti választást. Az OB291032 referencia kifejezetten a napi, járástartalék nélküli modellre vonatkozik.

Napi programozás 24 órás számlappal

Az Orbis DUO D 24 órás előlapi számlapot használ az áramkör be- és kikapcsolási időszakainak beállításához. A beállított program minden nap automatikusan ismétlődik, ezért különösen alkalmas olyan berendezésekhez, amelyeknek egész héten hasonló időbeosztás szerint kell működniük.

A számlap 48 programozó bütyköt tartalmaz. Mindegyik 30 perces időközt jelöl, így a működési időszakok a nap folyamán különböző sávokban állíthatók be digitális kijelzők, alkalmazások vagy külső eszközök nélkül.

30 perces minimális kapcsolási idő

A minimálisan programozható időtartam 30 perc. Ez a felbontás ideális világítás, fűtés, szivattyúk, medencegépek, öntözőrendszerek és más olyan berendezések vezérlésére, amelyeknek viszonylag hosszabb ideig kell működniük.

Az Orbis a napi számlapra körülbelül ±5 perces kapcsolási pontosságot ad meg.

Jól leolvasható előlapi számlap

A DUO sorozatot az jellemzi, hogy előlapi számlappal rendelkezik, amely megkönnyíti az idő és a beállított időszakok vizuális ellenőrzését a készülék elosztószekrénybe történő beépítése után.

A programozás a bütyköknek a be- és kikapcsolási időszakoknak megfelelő pozíciókba történő áthelyezésével történik, így intuitív megoldást kínál, különösen azok számára, akik az analóg beállítást részesítik előnyben.

Háromállású kézi kapcsoló

Az előlapon található kézi vezérlő lehetővé teszi az áramkör állapotának módosítását a program megváltoztatása nélkül:

• I - Folyamatos bekapcsolás: az áramkört a programtól függetlenül bekapcsolva tartja.
• 0 - Folyamatos kikapcsolás: az áramkört kikapcsolva tartja.
• A - Automatikus: a kimenet a számlapon beállított időprogramot követi.

Ezek a pozíciók hasznosak karbantartási munkákhoz, szabadság idejére, működésellenőrzéshez vagy olyan helyzetekben, amikor az automatikus programot ideiglenesen felül kell írni.

Járástartalék nélküli változat

Az OB291032 referencia a DUO D modellnek felel meg, vagyis a napi változatnak, elem és járástartalék nélkül. Ha megszűnik a tápellátás, a mechanizmus leáll, amíg az áramellátás helyre nem áll.

A bütykök fizikailag megtartják a beállított programot, de áramszünet után szükség lehet az aktuális idő újra beállítására a számlapon.

16(4) A váltóérintkező

A DUO D 16(4) A / 250 V AC terhelhetőségű váltóérintkezővel rendelkezik. Ez a kialakítás lehetővé teszi mind a normál nyitott, mind a normál zárt érintkező használatát az áramkör igényei szerint.

A csatlakoztatható maximális teljesítmény a terhelés jellegétől függ, ezért az Orbis által megadott határértékeket minden vevőtípusnál be kell tartani.

Különböző világítástechnológiákkal kompatibilis

• Izzólámpák: legfeljebb 3000 W.
• Fénycsövek: legfeljebb 1200 VA.
• 12 V AC kisfeszültségű halogénlámpák: legfeljebb 2000 VA.
• 230 V AC halogénlámpák: legfeljebb 3000 W.
• Kisfogyasztású lámpák: legfeljebb 900 VA.
• LED világítás: legfeljebb 200 VA.

Nagy indulóáramú berendezéseknél különösen ellenőrizni kell, hogy a tényleges terhelés megfelel-e a gyártó előírásainak.

2 modul széles DIN-kivitel

Az órakapcsoló 2 DIN-modult foglal el, ami 35 mm szélességnek felel meg, és 35 mm-es DIN-sínre szerelhető. Külső méretei körülbelül 35 x 88 x 65 mm, ami megkönnyíti az integrálását a védelmi és egyéb vezérlőelemek mellé az elosztószekrényben.

A csatlakoztatás legfeljebb 4 mm² keresztmetszetű vezetékekhez kialakított sorkapcsokon keresztül történik.

Alacsony saját fogyasztás

A DUO saját fogyasztása legfeljebb 0,5 W. Mechanizmusa akár ±1 másodperc/nap járáspontosságot biztosít 23 °C referencia-hőmérsékleten.

IP20 védelem elosztószekrényekhez

Az Orbis DUO D az EN 60529 szabvány szerint IP20 védettséggel rendelkezik, és megfelelő szerelési körülmények között II. érintésvédelmi osztályú. Elosztószekrényekbe vagy megfelelő burkolatba történő beépítésre készült, amely védi a sorkapcsokat és az aktív részeket.

Üzemi hőmérséklet-tartománya -10 és +45 °C között van.

Az Orbis DUO D alkalmazási területei

A napi programozás és a váltóérintkező lehetővé teszi az OB291032 használatát számos olyan berendezésnél, ahol a készülékeknek meghatározott időbeosztás szerint kell működniük:

• Medencegépek.
• Beltéri és kültéri világítás.
• Kirakatok és világító reklámtáblák.
• Fűtési rendszerek.
• Vízszivattyúk.
• Öntözőrendszerek.
• Lakóépületekben és közösségi terekben használt berendezések.
• Irodák és üzlethelyiségek.
• Középületek.
• Kompatibilis mezőgazdasági és ipari alkalmazások.

Orbis DUO D OB291032 műszaki jellemzői

• Márka: Orbis.
• Referencia: OB291032.
• Modell: DUO D.
• Típus: analóg elektromechanikus órakapcsoló.
• Programozás: napi.
• Számlap: 24 órás.
• Bütykök száma: 48.
• Minimális kapcsolási idő: 30 perc.
• Kapcsolási pontosság: ±5 perc.
• Tápellátás: 230 V AC.
• Frekvencia: 50-60 Hz.
• Járástartalék: nincs.
• Elem: nincs.
• Érintkező típusa: váltóérintkező.
• Kapcsolási teljesítmény: 16(4) A / 250 V AC.
• Kézi vezérlés: folyamatos bekapcsolás / folyamatos kikapcsolás / automatikus.
• Járáspontosság: ≤ ±1 s/nap 23 °C-on.
• Saját fogyasztás: ≤0,5 W.
• Max. izzólámpa terhelés: 3000 W.
• Max. fénycső terhelés: 1200 VA.
• Max. 12 V AC halogén terhelés: 2000 VA.
• Max. 230 V AC halogén terhelés: 3000 W.
• Max. kisfogyasztású terhelés: 900 VA.
• Max. LED terhelés: 200 VA.
• Szerelés: 35 mm-es DIN-sín.
• Modulok száma: 2.
• Szélesség: 35 mm.
• Közelítő méretek: 35 x 88 x 65 mm.
• Max. vezeték-keresztmetszet: 4 mm².
• Védettségi fok: IP20 az EN 60529 szerint.
• Védelmi osztály: II. osztály megfelelő szerelési körülmények között.
• Névleges impulzusfeszültség: 4 kV.
• Üzemi hőmérséklet: -10 és +45 °C között.
• EAN: 8426709108946.

Egyszerű napi programozás áramkörök automatizálásához

Az Orbis DUO D OB291032 egyszerű megoldást kínál olyan áramkörök automatizálására, amelyek minden nap ugyanazt az időbeosztást követik. Az előlapi számlap megkönnyíti mind a programozást, mind a vizuális ellenőrzést, míg a 30 perces időközök lehetővé teszik a különböző működési periódusok beállítását egy napon belül.

16(4) A váltóérintkezője, a háromállású kézi kapcsoló és a mindössze 2 DIN-modulos kivitel praktikus programkapcsolóvá teszi lakossági, kereskedelmi és professzionális telepítésekhez.

Fontos: az OB291032 referencia a DUO D járástartalék nélküli változatának felel meg. 150 óránál nagyobb tartalékidővel és elemmel rendelkező napi változathoz az Orbis a DUO QRD modellt kínálja. A csatlakoztatott terhelésnek mindig meg kell felelnie a gyártó által megadott határértékeknek.
