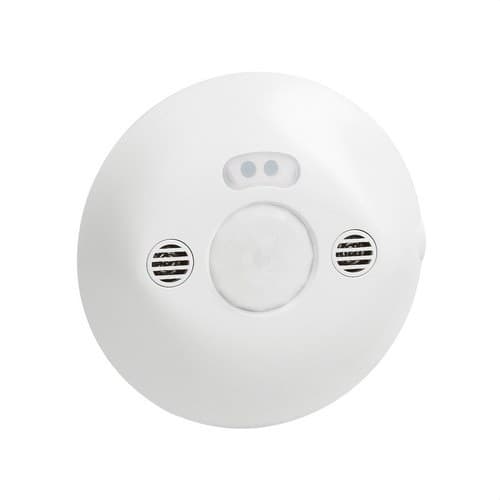

PIR/US mozgásérzékelő 360°-os, 8m hatótávolság, süllyesztett/mennyezeti telepítés

A Legrand 048806 mozgás- és jelenlétérzékelő egy kettős technológiájú mennyezeti érzékelő, amely passzív infravörös és ultrahangos érzékelést kombinál a világítás automatikus vezérléséhez. 360 fokos lefedettséget biztosít, és akár 8 méter átmérőjű érzékelési területet kínál 2,5 méteres beépítési magasság mellett, pontos jelenlétérzékelést nyújtva irodákban, tárgyalókban, tantermekben és egyéb munkaterületeken.

A két érzékelési technológia együttes alkalmazásának köszönhetően az érzékelő javítja a mozgás és jelenlét érzékelését olyan helyzetekben is, ahol egy hagyományos érzékelő kevésbé hatékony. Emellett figyeli a természetes fény szintjét is, hogy a lámpatestek kapcsolását a beállított feltételek szerint vezérelje, hozzájárulva az energiafogyasztás optimalizálásához.

Legrand kettős technológiájú jelenlétérzékelő

A 048806 cikkszám a Legrand Mosaic termékcsaládhoz tartozik, és egyszerre két érzékelési rendszert használ:

• Passzív infravörös: érzékeli a felügyelt zónán belül mozgó személyek által okozott hősugárzás-változásokat.
• Ultrahang: a térben keletkező ultrahanghullám-változások alapján teszi lehetővé a jelenlét érzékelését.

A két rendszer együttes használata nagy érzékenységű érzékelést biztosít, és különösen alkalmas olyan munkaterületekre, ahol eltérő intenzitású mozgások fordulhatnak elő.

360 fokos lefedettség és 8 méteres átmérő

Az érzékelő 360 fokos vízszintes érzékelési szöget biztosít. 2,5 méteres optimális beépítési magasság mellett akár 8 méter átmérőjű kör alakú érzékelési területet fed le.

A Legrand műszaki adatai szerint a maximális oldalsó hatótáv körülbelül 4 méter, az elülső hatótáv pedig elérheti a 6 métert, így a padlón összesen 8 méter átmérőjű érzékelési zóna alakul ki.

Ha több érzékelőt telepítenek ugyanabba a térbe, a Legrand körülbelül 6 méteres optimális távolságot javasol az érzékelők között.

Kifejezetten irodákba és munkaterületekre ajánlott

A Legrand ezt az érzékelőt olyan helyiségekhez ajánlja, amelyek rendelkeznek természetes megvilágítással, például egyéni irodákhoz, nyitott irodákhoz, tárgyalókhoz, tantermekhez és egyéb professzionális terekhez.

Az érzékelő egyszerre figyeli a személyek jelenlétét és a környezeti fény szintjét, hogy a világítási áramkört csak akkor vezérelje, amikor a beállítások alapján valóban szükséges.

Világításvezérlés jelenlét és fényerő alapján

A mozgás és jelenlét érzékelésén túl a Legrand 048806 lehetővé teszi a fényerő-küszöb beállítását is, amely meghatározza a világítás működését.

A fényerőszint állítási tartománya 5 és 1.275 lux között van, így az érzékelő válasza a különböző természetes fényviszonyokhoz igazítható.

Így elkerülhető a lámpák felesleges bekapcsolása, amikor a rendelkezésre álló fény mennyisége elegendő.

Állítható érzékenység

Az érzékelő érzékenysége a tér sajátosságaihoz és a tervezett használathoz igazítható.

A Legrand a fő paraméterek kompatibilis beállítóeszközökkel történő szabályozását teszi lehetővé, így a finomhangolás közvetlenül a telepítés során elvégezhető.

Állítható időzítés

Az érzékelő lehetővé teszi annak az időnek a beállítását, ameddig a világítás a detektálás után bekapcsolva marad.

A termék műszaki adatai szerint a minimális bekapcsolási idő 5 másodperctől állítható, a maximális működési ciklus pedig 59 perc.

Ez lehetővé teszi a működés igazítását a különböző használati mintákhoz, az átmenő forgalmú területektől a hosszabb ideig használt helyiségekig.

Automatikus működés jelenlét alapján

Jelenlét üzemmódban a rendszer automatikusan vezérelheti a világítás bekapcsolását és kikapcsolását az érzékelt jelenlét és a beállított fényviszonyok alapján.

Ez az automatizálás csökkenti azt az időt, amíg a lámpák szükségtelenül égnek, különösen az időszakosan használt helyiségekben.

Lehetőség távollét üzemmódra

Az érzékelő kompatibilis nyomógombbal távollét üzemmódban is használható. Ebben a konfigurációban a bekapcsolás manuálisan, nyomógombbal történik, a kikapcsolás pedig manuálisan vagy automatikusan, a jelenléti időszak végén.

A Legrand ehhez az alkalmazáshoz a 077040 cikkszámú kompatibilis nyomógombot jelöli meg.

230 voltos, nullavezetős tápellátás

A Legrand 048806 3 vezetékes, nullavezetős csatlakozást használ, és 230 voltos váltakozó feszültségen működik.

A megengedett működési frekvencia 50 és 60 hertz között van.

Készenléti fogyasztása körülbelül 0,8 watt, így az érzékelési funkciók folyamatosan aktívak maradhatnak alacsony energiafogyasztás mellett.

Akár 2.000 watt kapcsolási teljesítmény

A Legrand aktuális műszaki adatlapja szerint a készülék maximális kapcsolási teljesítménye 2.000 watt.

Emellett 8,5 amperes maximális bekapcsolási áramot is megad. A csatlakoztatott terhelést mindig ezeknek az értékeknek és a használt világítástechnika sajátosságainak megfelelően kell kiválasztani.

Süllyesztett beépítés álmennyezetbe

Az érzékelő elsősorban süllyesztett mennyezeti beépítésre készült. Közvetlenül álmennyezetbe is rögzíthető a mellékelt rögzítő karmokkal.

Beépíthető egy 50 milliméter mély Batibox dobozba is, így többféle lehetőséget kínál az épület szerelési rendszerébe való integrálásra.

Felületi szerelés lehetősége

Bár a termék elsősorban süllyesztett szerelésre készült, a Legrand lehetővé teszi a mennyezetre történő felületi szerelést a külön megvásárolható 048875 cikkszámú tartozékkal.

Ez a lehetőség megkönnyíti az érzékelő használatát felújításoknál vagy olyan helyeken, ahol a süllyesztett beépítés nem megoldható.

Csatlakoztatás automata sorkapcsokkal

A Legrand 048806 automata sorkapcsokkal rendelkezik, amelyek megkönnyítik és felgyorsítják a kábelezést a telepítés során.

Ez a rendszer kiküszöböli a hagyományos csavaros meghúzás szükségességét az érzékelő csatlakozásainál, és gyors, biztonságos kapcsolatot biztosít a megfelelő vezetékek használata esetén.

Beállítás Legrand eszközzel

Az érzékelő paraméterei pontosan beállíthatók a Legrand 088240 cikkszámú konfiguráló eszközzel.

Ez lehetővé teszi, hogy a telepítés helyszínén olyan tényezőket, mint az érzékenység és a fényerőszint, az adott tér méretéhez, környezeti feltételeihez és használati módjához igazítsanak.

IP20 védelem beltéri használatra

Az érzékelő IP20 védettségű, és elsősorban száraz környezetű beltéri telepítésekhez készült.

Üzemi környezeti hőmérséklete -5 és 45 Celsius-fok között van, így alkalmas irodákban, oktatási intézményekben, tárgyalókban és egyéb beltéri épületekben való használatra.

Fehér, hőre lágyuló műanyag ház

Az érzékelő teste fehér színű hőre lágyuló műanyagból készült, fényes felülettel és RAL 9003-hoz hasonló árnyalattal.

Diszkrét kialakítása megkönnyíti az illeszkedést a fehér mennyezetekhez, amelyek gyakoriak irodákban, kereskedelmi helyiségekben és egyéb üzleti terekben.

A Legrand 048806 műszaki jellemzői

• Márka: Legrand.
• Termékcsalád: Mosaic.
• Cikkszám: 048806.
• EAN-kód: 3245060488062.
• Terméktípus: mozgás- és jelenlétérzékelő világításhoz.
• Érzékelési technológia: passzív infravörös és ultrahang.
• Érzékelési szög: 360 fok.
• Lefedettségi átmérő: 8 méter.
• Optimális beépítési magasság: 2,5 méter.
• Maximális oldalsó hatótáv: 4 méter.
• Maximális elülső hatótáv: 6 méter.
• Optimális távolság az érzékelők között: 6 méter.
• Természetes fény szerinti vezérlés: igen.
• Állítható érzékenység: igen.
• Állítható fényerő-küszöb: 5 és 1.275 lux között.
• Minimális bekapcsolási idő: 5 másodperc.
• Maximális beállítható működési idő: 59 perc.
• Névleges feszültség: 230 volt váltakozó áram.
• Frekvencia: 50 és 60 hertz között.
• Csatlakozás típusa: 3 vezeték nullavezetővel.
• Maximális kapcsolási teljesítmény: 2.000 watt.
• Maximális bekapcsolási áram: 8,5 amper.
• Készenléti fogyasztás: 0,8 watt.
• Elektromos csatlakozás: automata sorkapcsok.
• Szerelés típusa: süllyesztett mennyezeti.
• Közvetlen rögzítés álmennyezetbe: igen, a mellékelt karmokkal.
• Dobozba szerelés: kompatibilis 50 milliméter mély Batibox dobozzal.
• Felületi szerelés: lehetséges a Legrand 048875 tartozékkal.
• Védettségi fokozat: IP20.
• Üzemi környezeti hőmérséklet: -5 és 45 Celsius-fok között.
• Anyag: hőre lágyuló műanyag.
• Szín: fehér.
• Hasonló szín: RAL 9003.
• Távvezérlés: igen.
• Kompatibilis konfiguráló eszköz: Legrand 088240.
• Távollét üzemmód nyomógombbal: igen.
• A Legrand által megadott kompatibilis nyomógomb: 077040 cikkszám.

Pontos érzékelés a világítás automatizálásához

A Legrand 048806 passzív infravörös és ultrahangos technológiát kombinál, hogy 360 fokos jelenlétérzékelést biztosítson akár 8 méter átmérőjű terekben. A kettős technológia javítja az érzékelést irodákban, tárgyalókban, tantermekben és nyitott terekben, ahol a világítás megbízható automatizálása a cél.

Az állítható érzékenység és fényerő, a konfigurálható időzítés, az alacsony készenléti fogyasztás, az automata sorkapcsos csatlakozás és a különböző szerelési lehetőségek lehetővé teszik, hogy az érzékelő minden telepítés egyedi igényeihez igazodjon, és a rendelkezésre álló természetes fényt kihasználva csökkentse a felesleges bekapcsolásokat.
