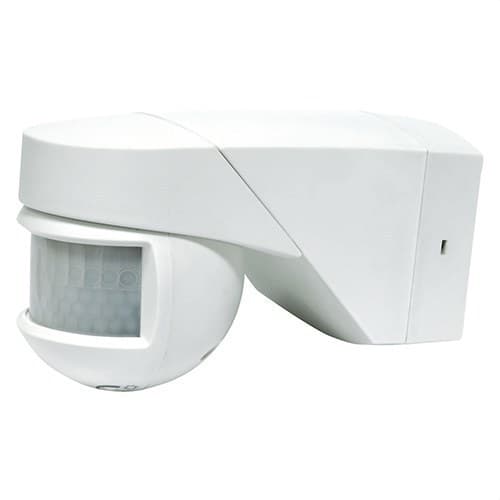

MULTIMAT mozgásérzékelő FAL/PLAFON SAROK/SZEGLET KIEGÉSZÍTŐ ÉRZÉKELÉS: 12M ELŐRE, 8M (4+4) OLDALT, 20°C

Az Orbis MULTIMAT mozgásérzékelő, OB134212 cikkszámmal, egy felületre szerelhető PIR érzékelő, amelyet világítási áramkörök automatikus be- és kikapcsolására terveztek. Kiemelkedik sokoldalú szerelhetőségével, mivel falra vagy mennyezetre is felszerelhető, valamint sarkokhoz és élekhez is illeszthető, így rugalmas megoldást kínál bejáratokhoz, fedett átjárókhoz, garázsokhoz, udvarokhoz, tárolókhoz és más beltéri vagy kültéri területekhez.

A MULTIMAT széles, 200°-os érzékelési szöget biztosít, akár 12 méteres elülső és 8 méteres oldalsó hatótávolsággal 20 °C-on. Emellett a késleltetési idő 3 másodperc és 30 perc között állítható, a fényérzékenység pedig 5 és 2000 lux között választható. IP55-ös burkolata védelmet nyújt a por és a vízsugár ellen, így olyan igényesebb helyeken is használható, ahol egy hagyományos beltéri érzékelő már nem lenne megfelelő.

PIR mozgásérzékelő 200°-os lefedettséggel

Az Orbis MULTIMAT két szenzorral működő passzív infravörös, PIR technológiát használ. A készülék az emberek és más hőforrások által kibocsátott infravörös sugárzás változásait érzékeli, amelyek áthaladnak az érzékelési mezőn, miközben maga nem bocsát ki sugárzást az érzékeléshez.

Amikor mozgást érzékel, és a környezeti fény szintje a beállított érték alatt van, aktiválja a kimeneti áramkört. Miután megszűnik a mozgásérzékelés, a kiválasztott ideig bekapcsolva tartja a világítást, majd automatikusan kikapcsolja azt.

Akár 12 méteres elülső hatótávolság

Az Orbis által meghatározott referenciafeltételek mellett a MULTIMAT akár 12 métert is elér elölről, és 8 méteres oldalsó lefedettséget biztosít 20 °C-os környezeti hőmérsékleten.

Az érzékelés akkor a leghatékonyabb, amikor a személy keresztirányban halad át az érzékelő sugarain, nem pedig közvetlenül felé mozog. Mint minden PIR érzékelőnél, a környezeti hőmérséklet is befolyásolhatja a hatótávolságot, különösen akkor, amikor az közelít a testhőmérséklethez.

Falra vagy mennyezetre szerelhető

A MULTIMAT egyik fő előnye a szerelési sokoldalúság. Felületre szerelve falra és mennyezetre egyaránt rögzíthető, így az érzékelő különböző építészeti kialakításokhoz igazítható.

Az Orbis legfeljebb 3 méteres szerelési magasságot javasol, az ideális tartomány pedig 2 és 3 méter között van a megfelelő lefedettség érdekében.

Sarokba vagy élekhez történő telepítés

A hagyományos fal- vagy mennyezeti szerelés mellett az alap kialakítása lehetővé teszi a MULTIMAT sarokba és élekhez történő telepítését is. Az Orbis hivatalos árlistája kifejezetten jelzi ezt a szerelési lehetőséget az OB134212 cikkszámhoz.

Az alap előkészített rögzítési pontokat tartalmaz a különböző felületekhez való igazításhoz, megkönnyítve az érzékelő tájolását bejáratoknál, homlokzatokon és más olyan helyeken, ahol a teljesen sík telepítés nem a legjobb megoldás.

Állítható érzékelőfej

Az érzékelőfej vízszintesen körülbelül 180°-ban, függőlegesen pedig mintegy 45°-ban elforgatható. Ez lehetővé teszi, hogy a rögzített alap után az érzékelési mezőt a ténylegesen felügyelni kívánt területre irányítsa.

Ez a tájolási lehetőség különösen hasznos, amikor az érzékelőt a kábelezés vagy az épület geometriája által meghatározott helyzetben kell felszerelni.

Csatlakoztatható alap a könnyebb telepítésért

A rögzítőalap tartalmazza az elektromos csatlakozásokat, így először felszerelhető és bekábelezhető, majd ezt követően behelyezhető az érzékelőtest. Ha a MULTIMAT karbantartás miatt le kell szerelni, az alapot nem szükséges eltávolítani, és az elektromos csatlakozásokat sem kell újra elvégezni.

Ez a rendszer megkönnyíti a szerelési és karbantartási műveleteket, különösen több érzékelőt tartalmazó professzionális telepítéseknél.

Állítható időzítés 3 másodperctől 30 percig

A kikapcsolási késleltetés körülbelül 3 másodperctől 30 percig állítható. Minden új érzékelés újraindítja a kiválasztott időt, így a világítás aktív marad, amíg mozgás van a felügyelt területen.

A rövid időzítések különösen alkalmasak gyors áthaladású zónákhoz, míg a hosszabb késleltetések lehetővé teszik az érzékelő használatát garázsokban, fedett átjárókban, raktárakban és olyan helyeken, ahol a felhasználók több percig tartózkodnak.

5 és 2000 lux közötti alkonykapcsoló-beállítás

A MULTIMAT 5 és 2000 lux közötti állítható fényérzékelővel rendelkezik. A felhasználó úgy konfigurálhatja az érzékelőt, hogy a világítás csak akkor kapcsoljon be, amikor a környezeti fény a kiválasztott szint alá esik.

Magasabb beállítás mellett akár jelentősebb környezeti fényben is működhet, míg a minimumhoz közeli értékek főként gyenge fényviszonyok vagy sötétség esetén teszik lehetővé a bekapcsolást.

Beépített érzékelési mező korlátozó

Az Orbis a MULTIMAT-ot olyan mezőkorlátozó elemekkel szállítja, amelyek lehetővé teszik bizonyos zónák kizárását a lencséről. A korlátozók szektorokra vannak osztva, és az igényelt lefedettség szerint alakíthatók.

Ez a funkció csökkenti a nem kívánt érzékeléseket például közeli átjárókból, szomszédos bejáratokból vagy olyan területekről, amelyek kívül esnek a ténylegesen felügyelni kívánt zónán.

IP55 védelem beltéri és kültéri használatra

Az érzékelő az EN 60529 szabvány szerinti IP55 védettséggel rendelkezik, amely védelmet nyújt a por behatolása és a vízsugarak ellen. Alkalmas bizonyos beltéri területekre, valamint kompatibilis kültéri alkalmazásokhoz is.

Az Orbis fedett átjárókban, pihenőszinteken, garázsokban, tárolókban, udvarokon, raktárakban és más lakossági, kereskedelmi vagy ipari területeken is javasolja a használatát.

Működés -20 és 40 °C között

A gyártó által megadott üzemi hőmérséklet-tartomány -20 és +40 °C között van. Szállításra és tárolásra a műszaki adatlap -20 és +50 °C közötti hőmérsékletet ad meg.

Kerülni kell az érzékelő közvetlen irányítását vagy felszerelését hőforrások, légkondicionáló berendezések, légáramlatok, erősen tükröző felületek vagy olyan fényforrások közelébe, amelyek befolyásolhatják a szenzor működését.

Relé nullátmenetes kapcsolással

A MULTIMAT nullátmenet-érzékeléssel rendelkezik, amely lehetővé teszi az elektromos kapcsolást a feszültséghullám nullátmenetéhez közeli pillanatban. Ez a tulajdonság segít csökkenteni az elektromos igénybevételt bizonyos elektronikus terhelések kapcsolásakor.

A készülék egy áramkört vezérel, és 10 A kapcsolási teljesítménnyel rendelkezik 230 V AC mellett, cos φ = 1 értékkel.

Kompatibilis LED világítással és más technológiákkal

Az Orbis MULTIMAT a gyártó által ajánlott maximális terhelések határain belül különböző világítástechnológiákat képes vezérelni:

• Izzólámpák: akár 2000 W.
• Fénycsövek: akár 1200 VA.
• 12 V AC kisfeszültségű halogénlámpák: akár 1200 VA.
• 230 V AC halogénlámpák: akár 2000 W.
• Kisfogyasztású lámpák: akár 1200 VA.
• Downlight lámpák: akár 1200 VA.
• LED világítás: akár 400 VA.

230 V-os tápellátás

Az OB134212 referencia 230 V AC ±10% tápfeszültséggel és 50 Hz névleges frekvenciával működik. Saját fogyasztása körülbelül 1,5 W, ami 8,5 VA-nak felel meg.

A csatlakoztatás csavaros sorkapcsokon keresztül történik, 1 és 2,5 mm² közötti vezeték-keresztmetszetet fogadva.

Kompakt és robusztus kialakítás

Az Orbis aktuális műszaki adatlapja körülbelül 72 x 80 x 127 mm-es külső méreteket és 235 g nettó tömeget ad meg. Kompakt formátuma lehetővé teszi a 200°-os széles lefedettséget anélkül, hogy nagyméretű érzékelőre lenne szükség.

Az Orbis MULTIMAT alkalmazási területei

IP55 védettségének, széles érzékelési tartományának és a különböző szerelési lehetőségeknek köszönhetően a MULTIMAT számos olyan helyen használható, ahol a világítás automatizálása előnyös:

• Bejáratok és lakásbejáratok.
• Fedett átjárók és tornácok.
• Garázsok és parkolók.
• Udvarok és kültéri területek.
• Tárolók és raktárak.
• Pihenőszintek és lépcsőházak.
• Folyosók és közlekedőterek.
• Homlokzatok és épületbejáratok.
• Kereskedelmi helyiségek.
• Kompatibilis lakossági, kereskedelmi és ipari létesítmények.

Az Orbis MULTIMAT OB134212 műszaki jellemzői

• Márka: Orbis.
• Referencia: OB134212.
• Modell: MULTIMAT.
• Típus: mozgásérzékelő világításvezérléshez.
• Érzékelési technológia: PIR.
• Szenzorok száma: 2.
• Áramkörök száma: 1.
• Telepítés: felületre szerelhető.
• Szerelési pozíciók: fal, mennyezet, sarok vagy él.
• Alap: csatlakoztatható, elektromos bekötéssel.
• Érzékelési szög: 200°.
• Elülső hatótávolság: akár 12 m 20 °C-on.
• Oldalsó hatótávolság: akár 8 m 20 °C-on.
• Maximális szerelési magasság: 3 m.
• Ajánlott magasság: 2 és 3 m között.
• Vízszintes tájolás: körülbelül 180°.
• Függőleges tájolás: körülbelül 45°.
• Időzítés: 3 másodperctől 30 percig.
• Fényérzékenység: 5 és 2000 lux között.
• Mezőkorlátozó: tartozék.
• Tápellátás: 230 V AC ±10%.
• Frekvencia: 50 Hz.
• Saját fogyasztás: körülbelül 1,5 W (8,5 VA).
• Kapcsolási teljesítmény: 10 A 230 V AC mellett, cos φ = 1.
• Nullátmenet-érzékelés: igen.
• Maximális izzólámpa-terhelés: 2000 W.
• Maximális fénycső-terhelés: 1200 VA.
• Maximális 12 V AC halogén terhelés: 1200 VA.
• Maximális 230 V AC halogén terhelés: 2000 W.
• Maximális kisfogyasztású terhelés: 1200 VA.
• Maximális downlight terhelés: 1200 VA.
• Maximális LED terhelés: 400 VA.
• Védettségi fokozat: IP55 az EN 60529 szerint.
• Védelmi osztály: II. osztály megfelelő szerelési körülmények között.
• Üzemi hőmérséklet: -20 és +40 °C között.
• Szállítási és tárolási hőmérséklet: -20 és +50 °C között.
• Csatlakozás: csavaros sorkapcsok.
• Vezeték-keresztmetszet: 1-2,5 mm².
• Közelítő méretek: 72 x 80 x 127 mm.
• Nettó tömeg: 235 g.

Sokoldalú érzékelő falra, mennyezetre és sarkokba

Az Orbis MULTIMAT OB134212 a hagyományos fali érzékelőkhöz képest kiemelkedik a telepítési pozíciók sokféleségével. A falra, mennyezetre, sarokba vagy élre történő felszerelés lehetősége megkönnyíti annak a helynek a kiválasztását, amely az adott projektben a legjobb lefedettséget biztosítja.

200°-os érzékelése, akár 12 méteres elülső hatótávolsága, IP55 védettsége, akár 30 perces időzítése és a 400 VA-ig terjedő LED-kompatibilitása teljes megoldást kínál a világítás automatizálására otthonokban, társasházakban és professzionális terekben.

Fontos: a 12 és 8 méteres hatótávolságok az Orbis által 20 °C-on megadott referenciafeltételeknek felelnek meg. A tényleges lefedettség változhat a hőmérséklettől, a szerelési magasságtól és az érzékelő tájolásától, valamint attól függően, hogy az emberek milyen irányban haladnak át az érzékelési sugarakon.
