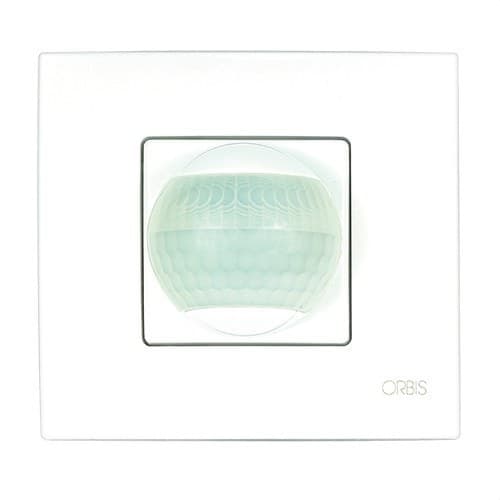

Mozgásérzékelő ORBIMAT DET.REGBL.: 0 6M 1,2M MAG.200° 5-2000 LUX 230V IDŐZÍTÉS:

Az Orbis ORBIMAT mozgásérzékelő, OB132612 cikkszámmal, egy süllyesztett PIR érzékelő, amely beltéri helyiségek világításának automatikus be- és kikapcsolására szolgál. Univerzális 65 x 65 mm-es szerelődobozba telepíthető, 200°-os érzékelési szöget kínál, akár 6 méteres, szabályozható hatótávolsággal, és az ajánlott szerelési magasság 0,8 és 1,5 méter között van.

Az ORBIMAT lehetővé teszi egy hagyományos kapcsoló automatikus érzékelőrendszerre történő cseréjét anélkül, hogy jelentős módosításokat kellene végezni a meglévő telepítésen. Időzítés- és fényerőszabályzást, impulzusfunkciót, háromállású kézi vezérlést, további nyomógombok csatlakoztatásának lehetőségét, valamint nullátmenetes kapcsolású relét is tartalmaz, így különböző világítástechnológiákkal is használható.

PIR érzékelés 200°-os lefedettséggel

Az Orbis ORBIMAT két PIR érzékelőt használ az emberek és más mozgó hőforrások által kibocsátott infravörös sugárzás változásainak érzékelésére. Érzékelési tartománya akár 6 méter, és a helyiség méretéhez igazítható.

A 200°-os érzékelési szög széles lefedettséget biztosít falra szerelt pozícióból, ezért különösen alkalmas bejáratokhoz, folyosókhoz, közlekedőkhöz, mosdókhoz és egyéb beltéri átjáró zónákhoz.

Süllyesztett szerelés univerzális szerelődobozba

Az ORBIMAT falba süllyesztett szerelésre készült, 65 x 65 mm-es univerzális szerelődobozba. Ez a kialakítás lehetővé teszi bizonyos meglévő kézi kapcsolók automatikus érzékelőre cseréjét a már kiépített doboz helyének kihasználásával.

Az Orbis 0,8 és 1,5 méter közötti szerelési magasságot javasol. A végleges pozíció kiválasztásakor figyelembe kell venni, hogy a PIR érzékelők hatékonyabban érzékelik a detektálási sugarakat keresztező mozgásokat.

Szabályozható hatótávolság akár 6 méterig

Az érzékelési tartomány 0 és 6 méter között állítható. Ez a szabályozás lehetővé teszi a felügyelt zóna korlátozását, hogy elkerülhetők legyenek a kívánt területen kívüli mozgások által kiváltott kapcsolások.

A megadott hatótávolság a gyártó referenciafeltételeire vonatkozik, és változhat a környezeti hőmérséklettől, az orientációtól, a szerelési magasságtól és a személyek mozgásirányától függően.

30 másodperctől 20 percig állítható időzítés

A kikapcsolási idő 30 másodperctől körülbelül 20 percig állítható. Emellett az érzékelő rendelkezik egy speciális impulzusfunkcióval, amely 1 másodpercig bekapcsolva tartja a kimenetet, majd ezt követően 4 másodpercig nem érzékel.

Ez a széles időtartomány lehetővé teszi, hogy gyors átjárású zónákhoz és olyan helyiségekhez is jól igazodjon, ahol a világítást több perccel a mozgás érzékelése után is bekapcsolva kell tartani.

5 és 2000 lux közötti fényerőszabályzás

A beépített alkonykapcsoló lehetővé teszi a működési küszöb 5 és 2000 lux közötti beállítását. Automatikus üzemmódban az ORBIMAT úgy konfigurálható, hogy a világítás csak akkor kapcsoljon be, ha mozgást érzékel, és a környezeti fény szintje a kiválasztott érték alatt van.

Így csökkenthetők a felesleges kapcsolások azokban az időszakokban, amikor elegendő természetes fény áll rendelkezésre.

Három kézi működési mód

A készülék egy rejtett, háromállású kézi kapcsolóval rendelkezik, amely lehetővé teszi az áramkör működésének az adott helyzethez igazítását:

• Automatikus: a világítás mozgásérzékelés és a beállított fényerőszint alapján vezérelt.
• Állandó bekapcsolás: a terhelés érzékeléstől függetlenül bekapcsolva marad.
• Állandó kikapcsolás: a terhelés kikapcsolva marad.

Ezek az opciók hasznosak karbantartási, takarítási vagy olyan alkalmi helyzetekben, amikor ideiglenesen ki kell iktatni az automatikus működést.

Külső nyomógombokkal kompatibilis

Az ORBIMAT külső nyomógombok csatlakoztatását is lehetővé teszi egy új időzítés manuális indításához. Ezáltal az érzékelő lépcsőházi időzítőként is használható, kombinálva az automatikus jelenlétérzékelést a további manuális aktiválási pontokkal.

A külső nyomógombok jelzőlámpával, neon- vagy LED-világítással is elláthatók, amennyiben betartják az Orbis által megadott, 230 V-on 1 mA alatti határértéket.

Nullátmenetes kapcsolás

Az érzékelő nullátmenet-érzékelésű relét tartalmaz. Ez a technológia a feszültséghullám nullátmenetéhez közeli pillanatban kapcsol, segítve az egyes elektronikus terhelések kapcsolásakor fellépő elektromos igénybevétel csökkentését.

Ez a tulajdonság javítja az alkalmazhatóságot olyan technológiáknál, mint a LED, a fénycsöves vagy az energiatakarékos világítás, a gyártó által meghatározott teljesítményhatárokon belül.

6 A kapcsolási teljesítmény

Az ORBIMAT 6 A kapcsolási teljesítményű kimeneti áramkörrel rendelkezik 230 V AC mellett, cos φ = 1 értékkel. A megengedett maximális terhelés a csatlakoztatott világítás típusától függ.

• Izzólámpák: legfeljebb 1300 W.
• Fénycsövek: legfeljebb 1300 VA.
• 12 V AC kisfeszültségű halogénlámpák: legfeljebb 1300 VA.
• 230 V AC halogénlámpák: legfeljebb 1300 W.
• Energiatakarékos lámpák: legfeljebb 1300 VA.
• Downlight lámpák: legfeljebb 1300 VA.
• LED világítás: legfeljebb 500 VA.

LED állapotjelző

A készülék LED jelzőfénnyel rendelkezik, amely megkönnyíti az érzékelő állapotának ellenőrzését. A jelzés olyan állapotokat is jelezhet, mint a mozgásérzékelés vagy a beállított fényerőszintet meghaladó megvilágítás.

Hőmérséklet-kompenzáció

Az ORBIMAT hőmérséklet-kompenzátort tartalmaz, amely a detektálási rendszer stabil működését segíti. A PIR érzékelőknél általánosan előfordul, hogy az érzékenység csökkenhet, ha az érzékelt személy vagy tárgy hőmérséklete nagyon közel kerül a környezeti hőmérséklethez.

Gyorscsatlakozós sorkapcsok

Az elektromos bekötés csavarmentes gyorscsatlakozós sorkapcsokon keresztül történik. Az érzékelő merev vagy hajlékony vezetékeket fogad 0,75 és 1,5 mm² közötti keresztmetszettel, a megadott csupaszítási hossz 7 mm.

Az Orbis ORBIMAT OB132612 műszaki adatai

• Márka: Orbis.
• Referencia: OB132612.
• Modell: ORBIMAT.
• Típus: mozgásérzékelő világításvezérléshez.
• Érzékelési technológia: PIR.
• Érzékelők száma: 2.
• Áramkörök száma: 1.
• Szerelés: falba süllyesztett.
• Kompatibilis doboz: 65 x 65 mm-es univerzális szerelődoboz.
• Szerelési magasság: 0,8 és 1,5 m között.
• Érzékelési szög: 200°.
• Érzékelési tartomány: 0 és 6 m között szabályozható.
• Időzítés: 30 másodperctől 20 percig.
• Impulzusfunkció: 1 s ON / 4 s OFF.
• Fényérzékenység: 5 és 2000 lux között.
• Kézi módok: automatikus, állandó bekapcsolás és állandó kikapcsolás.
• Külső nyomógombok: igen.
• Világító külső nyomógombok: kompatibilisek 230 V-on 1 mA alatti fogyasztással.
• Tápellátás: 230 V AC ±10%.
• Frekvencia: 50/60 Hz.
• Kapcsolási teljesítmény: 6 A 230 V AC-n, cos φ = 1.
• Nullátmenet-érzékelés: igen.
• Saját fogyasztás: 0,9 W, kb. 6,5 VA.
• Max. izzólámpa terhelés: 1300 W.
• Max. fénycső terhelés: 1300 VA.
• Max. 12 V AC halogén terhelés: 1300 VA.
• Max. 230 V AC halogén terhelés: 1300 W.
• Max. energiatakarékos terhelés: 1300 VA.
• Max. downlight terhelés: 1300 VA.
• Max. LED terhelés: 500 VA.
• Védettségi fokozat: IP20 az EN 60529 szerint.
• Védelmi osztály: II. osztály megfelelő szerelési körülmények esetén.
• Üzemi hőmérséklet: 0 és 40 °C között.
• Szállítási és tárolási hőmérséklet: -10 és 50 °C között.
• Csatlakozás: csavarmentes gyorskapcsok.
• Vezeték keresztmetszet: 0,75-1,5 mm², merev vagy hajlékony.
• Csupaszítási hossz: 7 mm.
• Külső méretek: 93 x 86 x 66,5 mm.
• Nettó tömeg: 140 g.

Az ORBIMAT érzékelő alkalmazási területei

A süllyesztett kialakítás és a hagyományos kapcsoló kiváltásának lehetősége miatt az ORBIMAT különösen praktikus megoldás különböző beltéri világítások automatizálására:

• Bejáratok és előterek.
• Lakások folyosói.
• Lépcsőházak és közös helyiségek.
• Mosdók és kabinok.
• Tárolók és segédhelyiségek.
• Szállodák és középületek.
• Kereskedelmi helyiségek és irodák.

Érzékelő és lépcsőházi időzítő egyetlen készülékben

Az Orbis ORBIMAT OB132612 egyesíti az automatikus mozgásérzékelést, az alkonykapcsolós vezérlést és az időzítést egy olyan készülékben, amely bizonyos hagyományos kapcsolók kiváltására készült. Az akár 6 méterig állítható hatótávolság és a 200°-os lefedettség lehetővé teszi az érzékelés különböző beltéri zónákhoz igazítását.

A további nyomógombok csatlakoztatásának lehetősége, a háromállású kézi mód és az impulzusfunkció bővítik a felhasználási lehetőségeket, míg a nullátmenetes kapcsolás lehetővé teszi az akár 500 VA teljesítményű LED világítással és más kompatibilis technológiákkal való használatot.

Fontos: az ORBIMAT IP20 védettségű, és beltéri telepítésre szolgál. A szerelést és bekötést az Orbis utasításai szerint kell elvégezni, és be kell tartani az egyes világítástechnológiákhoz megadott maximális terheléseket.
