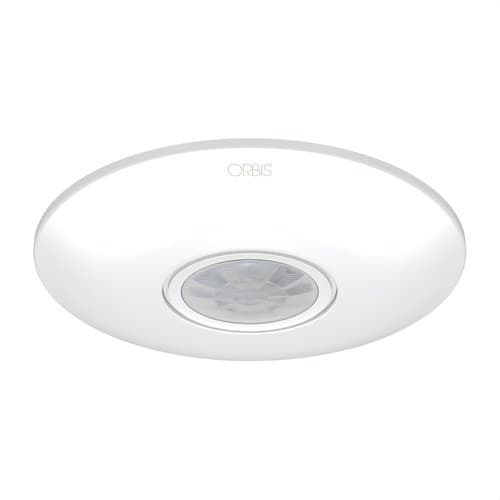

Mozgásérzékelő Circumat+MENNYEZETI EXTRA LAPOS 360° 3-2000 LUX IP20 ÉRZÉKELÉSI TARTOMÁNY: Ø7M (MOZGÁS)

Az Orbis CIRCUMAT+ mozgásérzékelő, OB137112 cikkszámmal, egy ultravékony PIR érzékelő, amelyet világítási áramkörök mozgásérzékelés alapján történő automatizálására terveztek. Felületre szerelhető mennyezetre, 360°-os lefedettséget biztosít, és akár 7 méter átmérőjű érzékelési mezőt kínál 2,5 méteres szerelési magasságban, illetve akár 9 méter átmérőt 3 méteres magasságban.

Kompakt kialakítása, mindössze 2,4 cm-es vastagsága révén diszkréten illeszkedik lakások, társasházak, irodák, szállodák, üzlethelyiségek és középületek mennyezetébe. 3 és 2000 lux közötti fényerő-szabályozást, 10 másodperctől 30 percig állítható időzítést, impulzus funkciót, hőmérséklet-kompenzációt és nullátmenetes kapcsolású relét tartalmaz, így LED, fénycsöves és energiatakarékos terhelésekkel is használható.

360°-os mozgásérzékelés

A CIRCUMAT+ passzív infravörös PIR érzékelést használ, hogy érzékelje az emberek vagy más hőforrások által kibocsátott hősugárzás-változásokat a lefedett területen belül. Az érzékelő a detektáláshoz nem bocsát ki sugárzást.

Központi mennyezeti telepítésének és 360°-os lefedettségének köszönhetően a detektor körüli teljes mozgást képes felügyelni, ezért különösen alkalmas folyosókba, lépcsőfordulókba, bejáratokba, helyiségekbe, mosdókba, irodákba és egyéb beltéri közlekedőterekbe.

Akár 7 méter átmérő 2,5 méteres magasságban

2,5 méteres magasságban felszerelve az Orbis akár 7 méter átmérőjű érzékelési mezőt ad meg keresztirányú mozgások esetén. A hivatalos adatlap emellett körülbelül 3 méter átmérőjű mezőt különböztet meg a detektor felé irányuló frontális mozgásokhoz.

3 méteres szerelési magasság esetén a lefedettség akár 9 méter átmérőjű is lehet 24 °C alatti hőmérsékleti körülmények között. Az Orbis körülbelül 2 és 4 méter közötti szerelési magasságot javasol.

Ultravékony kivitel felületre szereléshez

A CIRCUMAT+ közvetlen, felületre történő mennyezeti szerelésre készült. Ovális háza és fehér előlapja mindössze 2,4 cm-es profilt mutat, így kevésbé feltűnő, mint a nagyobb méretű mennyezeti érzékelők.

Ez a kialakítás lehetővé teszi a főegység süllyesztése nélküli telepítést, ami különösen praktikus felújításoknál vagy olyan mennyezeteknél, ahol nincs elegendő hely süllyesztett érzékelő elhelyezésére.

Állítható időzítés 10 másodperctől 30 percig

A mozgás érzékelése után az áramkör bekapcsolva maradásának ideje 10 másodperc és 30 perc között állítható. A kiválasztott idő minden új érzékeléskor újraindul.

Az állítási lehetőségek: 10 másodperc, 1 perc, 3 perc, 7 perc, 15 perc és 30 perc, így az érzékelő működése az adott helyiség valós használatához igazítható.

1 másodperces impulzus funkció

A hagyományos időzítés mellett a CIRCUMAT+ impulzus funkcióval is rendelkezik. Ebben az üzemmódban a kimenetet körülbelül 1 másodpercre aktiválja, majd ezt követően mintegy 9 másodperces minimális érzékelésmentes időszakot állít be.

Ez a funkció bővíti az integrációs lehetőségeket, amikor az érzékelőt más kompatibilis mechanizmusok vagy vezérlőrendszerek aktiváló impulzusának küldésére használják.

3 és 2000 lux közötti alkonykapcsoló-szabályozás

A beépített fényérzékelő lehetővé teszi annak a környezeti fényerőszintnek a kiválasztását, amely alatt az érzékelőnek működnie kell. A tartomány 3 és 2000 lux között állítható.

Alacsony beállításnál a világítás főként sötétben kapcsol be. A maximális értékhez közelítve az érzékelő gyakorlatilag bármilyen fényviszony mellett reagálhat. Így elkerülhetők a felesleges bekapcsolások, amikor elegendő természetes fény áll rendelkezésre.

Beépített érzékelési terület korlátozó

A CIRCUMAT+ mellé egy levágható mezőkorlátozó tartozik, amellyel a szenzor lefedettségének bizonyos részei kizárhatók.

Ez hasznos lehet, ha az érzékelő ajtók, mellékfolyosók vagy más olyan területek közelében van, ahol nem kívánatos, hogy a mozgás bekapcsolja a világítást.

Hőmérséklet-kompenzáció

Az Orbis hőmérséklet-kompenzációval látta el a CIRCUMAT+ modellt, hogy stabilabb érzékelést biztosítson a környezeti feltételek változásai mellett. Mint minden PIR érzékelőnél, a hatótáv csökkenhet, amikor az érzékelt személy vagy tárgy hőmérséklete megközelíti a környezeti hőmérsékletet.

Nullátmenetes kapcsolású relé

A készülék nullátmenetes kapcsolást alkalmaz, ami különösen alkalmas elektronikus terhelésekhez, például LED világításhoz, fénycsövekhez és energiatakarékos lámpákhoz.

A kapcsolás a feszültséghullám nullátmenetéhez közeli ponton történik, ami hozzájárul az egyes vevők bekapcsolási árama által okozott elektromos igénybevétel csökkentéséhez.

6 A kapcsolási teljesítmény

A CIRCUMAT+ 6 A kapcsolási teljesítményű érintkezővel rendelkezik 230 V AC mellett, cos φ = 1 értékkel. A javasolt maximális terhelések a használt világítástechnológiától függenek.

• Izzólámpák: legfeljebb 1200 W.
• Fénycsövek: legfeljebb 400 VA.
• 12 V AC kisfeszültségű halogénlámpák: legfeljebb 1000 VA.
• 230 V AC halogénlámpák: legfeljebb 1200 W.
• Energiatakarékos lámpák: legfeljebb 500 VA.
• Downlight lámpák: legfeljebb 500 VA.
• LED világítás: legfeljebb 500 VA.

230 V-os tápellátás

Az OB137112 referencia 230 V AC ±10% tápfeszültséggel és 50/60 Hz frekvenciával működik. Saját fogyasztása körülbelül 0,8 W, azaz 5,2 VA.

A készülék kettős nulla sorkapoccsal rendelkezik a bekötés megkönnyítésére a telepítés során.

IP20 védelem beltéri használatra

A CIRCUMAT+ az EN 60529 szabvány szerinti IP20 védettséggel és helyes telepítés esetén II. érintésvédelmi osztállyal rendelkezik. Elsősorban víztől védett beltéri telepítésekhez készült.

Normál üzemi hőmérséklet-tartománya -20 és +40 °C között van, a megadott üzemi határérték pedig akár +50 °C.

Az Orbis CIRCUMAT+ alkalmazási területei

Kör alakú lefedettsége, ultravékony kialakítása és a különböző világítástechnológiákkal való kompatibilitása révén számos beltéri térben használható:

• Bejáratok és belépők.
• Lépcsőfordulók és lépcsőházak.
• Folyosók és közlekedők.
• Tárolók.
• Tárgyalók.
• Fürdőszobák.
• Irodák és munkahelyiségek.
• Szállodák és kórházak.
• Üzlethelyiségek.
• Középületek és társasházak.

Az Orbis CIRCUMAT+ OB137112 műszaki jellemzői

• Márka: Orbis.
• Referencia: OB137112.
• Modell: CIRCUMAT+.
• Típus: mozgásérzékelő világításhoz.
• Technológia: passzív infravörös PIR.
• Telepítés: felületre, mennyezetre.
• Kialakítás: ultravékony.
• Vastagság: kb. 24 mm.
• Érzékelési szög: 360°.
• Érzékelési mező 2,5 m-en: akár Ø7 m keresztirányú mozgásnál.
• Frontális mező 2,5 m-en: kb. Ø3 m.
• Érzékelési mező 3 m-en: akár Ø9 m 24 °C alatti hőmérsékleten.
• Ajánlott szerelési magasság: kb. 2-4 m.
• Fényérzékenység: 3 és 2000 lux között állítható.
• Időzítés: 10 másodperctől 30 percig.
• Impulzus funkció: kb. 1 s ON / 9 s OFF.
• Mezőkorlátozó: tartozék, levágható.
• Hőmérséklet-kompenzáció: igen.
• Tápellátás: 230 V AC ±10%.
• Frekvencia: 50/60 Hz.
• Kapcsolási teljesítmény: 6 A 230 V AC mellett, cos φ = 1.
• Nullátmenetes kapcsolás: igen.
• Saját fogyasztás: 5,2 VA, kb. 0,8 W.
• Max. izzólámpa terhelés: 1200 W.
• Max. fénycső terhelés: 400 VA.
• Max. 12 V AC halogén terhelés: 1000 VA.
• Max. 230 V AC halogén terhelés: 1200 W.
• Max. energiatakarékos terhelés: 500 VA.
• Max. downlight terhelés: 500 VA.
• Max. LED terhelés: 500 VA.
• Védettség: IP20 az EN 60529 szerint.
• Védelmi osztály: II. osztály helyes szerelési körülmények között.
• Üzemi hőmérséklet: -20 és +40 °C között.
• Üzemi határhőmérséklet: -20 és +50 °C között.
• Szín: fehér.

Diszkrét telepítésű világításautomatizálás

Az Orbis CIRCUMAT+ OB137112 360°-os lefedettséget, ultravékony formátumot, valamint idő- és fényerő-szabályozást kombinál egy olyan érzékelőben, amely különösen alkalmas a mennyezetről történő világításautomatizálásra. A 2,5 méteres magasságban elérhető akár 7 méter átmérőjű hatótáv lehetővé teszi számos beltéri tér hatékony lefedését egyetlen pontról.

A legfeljebb 500 VA LED terheléssel való kompatibilitás, a nullátmenetes kapcsolás, a mezőkorlátozó és az impulzus funkció rugalmasságot biztosít új telepítéseknél és felújítási projektekben egyaránt.

Fontos: a CIRCUMAT+ IP20 védettségű, és víztől védett beltéri helyiségekhez készült. A tényleges hatótáv a szerelési magasságtól, a környezeti hőmérséklettől és a mozgás érzékelőhöz viszonyított irányától függően változhat.
