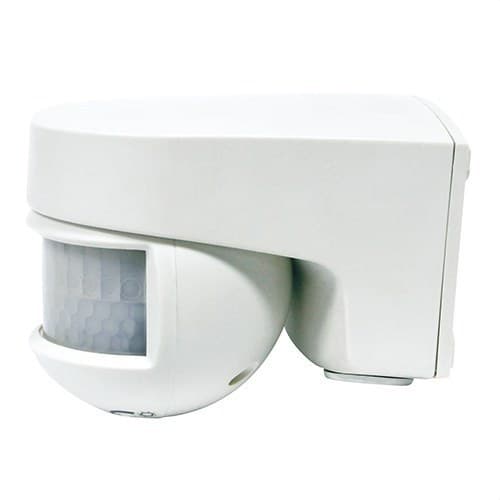

Isimat+SB.FALRA SZERELHETŐ MOZGÁSÉRZÉKELŐ, 200°-OS LÁTÓSZÖG, ÉRZÉKELÉSI TÁV: 12M, OLDALT: 8M (4+4) 20°C-ON, 5-2000

Az Orbis ISIMAT+, OB134112 cikkszámú mozgásérzékelő infravörös PIR érzékeléssel működő világítási körök automatizálására készült. Felületre, falra szerelhető, széles, 200°-os érzékelési szöget biztosít, akár 12 méteres hatótávolsággal elölről és 8 méterrel oldalirányban 20 °C-on.

Állítható feje akár 180°-os vízszintes elforgatást tesz lehetővé, így az érzékelési mező könnyen igazítható bejáratokhoz, homlokzatokhoz, árkádokhoz, tárolókhoz, lépcsőfordulókhoz és egyéb közlekedő zónákhoz. Emellett a késleltetési idő 3 másodperc és 30 perc között szabályozható, a fényerő-küszöb pedig 5 és 2000 lux között állítható. IP55 védettsége miatt különösen alkalmas kültéri és beltéri, igényes környezeti feltételeknek kitett telepítésekhez.

Széles, 200°-os érzékelési szög

Az Orbis ISIMAT+ két PIR érzékelőt tartalmaz, és 200°-os lefedettséget kínál, jelentősen növelve a falra szerelt telepítésből felügyelt területet. Ez a kialakítás lehetővé teszi a mozgás érzékelését az eszköz előtt és az oldalirányokban is.

20 °C-os referencia környezeti hőmérsékleten az Orbis maximális elülső hatótávolsága 12 méter, az oldalsó lefedettség pedig 8 méter. A maximális szerelési magasság 3 méter, az ajánlott beépítési magasság 2 és 3 méter között van.

Vízszintesen akár 180°-ban elforgatható fej

Az ISIMAT+ feje vízszintesen akár 180°-ban elforgatható, így az érzékelési zóna pontosan arra a területre irányítható, amelyet valóban felügyelni szeretnénk. Ez a tulajdonság megkönnyíti a homlokzatok, bejáratok és közlekedési útvonalak geometriájához való igazítást anélkül, hogy az érzékelőt teljesen a mozgási terület felé kellene fordítani.

A tényleges hatótávolság a szerelési magasságtól, a választott tájolástól, a környezeti hőmérséklettől és attól is függhet, hogy a személyek milyen irányban mozognak a PIR érzékelőkhöz képest.

Állítható időzítés 3 másodperctől 30 percig

A mozgás érzékelése után a világítási kör bekapcsolva maradásának ideje 3 másodperc és 30 perc között szabályozható. Ez a széles tartomány lehetővé teszi, hogy az érzékelő gyors forgalmú területekhez és olyan helyekhez is beállítható legyen, ahol hosszabb ideig szükséges a világítás bekapcsolva tartása.

A beállítás közvetlenül magán az érzékelőn végezhető el, megkönnyítve az üzembe helyezés során történő finomhangolást.

Fényérzékenység szabályozása 5 és 2000 lux között

Az ISIMAT+ környezeti fényerő-szabályozással rendelkezik. A működési küszöb 5 és 2000 lux között állítható, így a világítási kör mozgásra csak akkor kapcsol be, ha a megvilágítás a kiválasztott érték alá csökken.

Ez a funkció segít elkerülni a felesleges bekapcsolásokat a megfelelő természetes fényviszonyok mellett, és lehetővé teszi az érzékelő működésének az adott helyszínhez igazítását.

IP55 védelem kültéri használatra

Az Orbis ISIMAT+ IP55 védettségi fokozattal rendelkezik az EN 60529 szerint, amely védelmet nyújt a por és a vízsugarak ellen. Ennek köszönhetően kültéri, megfelelő telepítésekhez is alkalmas, emellett beltérben is használható.

Normál üzemi hőmérséklete -20 és 40 °C között van. Az Orbis továbbá -30 és 50 °C közötti működési határokat, valamint -35 és 60 °C közötti tárolási és szállítási tartományt ad meg.

Nullátmenetes kapcsolás

Az érzékelő nullátmenet-érzékeléssel rendelkezik, így a terhelés kapcsolása az elektromos hullám nullátmenetéhez közeli pontban történik. Ez a megoldás különösen hasznos bizonyos elektronikus terhelések esetén, és hozzájárul a kapcsolások során fellépő elektromos igénybevétel csökkentéséhez.

Az ISIMAT+ egy áramkört vezérel, és 10 A kapcsolási teljesítményt biztosít 230 V AC mellett, cos φ = 1 értékkel.

Különböző világítástechnológiákkal kompatibilis

Az Orbis a csatlakoztatott világítás típusától függően különböző ajánlott maximális terheléseket határoz meg:

• Izzólámpák: legfeljebb 2000 W.
• Fénycsövek: legfeljebb 1200 VA.
• 12 V AC kisfeszültségű halogénlámpák: legfeljebb 1200 VA.
• 230 V AC halogénlámpák: legfeljebb 2000 W.
• Kisfogyasztású lámpák: legfeljebb 1200 VA.
• Downlight lámpák: legfeljebb 1200 VA.
• LED világítás: legfeljebb 400 VA.

230 V-os tápellátás és alacsony fogyasztás

Az ISIMAT+ 230 V AC ±10% tápfeszültséggel és 50/60 Hz frekvenciával működik. Saját fogyasztása körülbelül 1 W, ami 6 VA-nak felel meg.

A csatlakoztatás csavaros sorkapcsokon keresztül történik, és 0,75 és 1,5 mm² közötti keresztmetszetű vezetékeket fogad.

Kompat kompakt kivitel falra szereléshez

Az érzékelő hozzávetőleges méretei 72 x 80 x 100 mm, nettó tömege 155 g. Felületre, sima falra történő szerelésre készült, a szükséges elemek könnyen hozzáférhetők az érzékelő megfelelő beállításához és tájolásához.

Az Orbis ISIMAT+ alkalmazási területei

Széles, 200°-os szöge, IP55 védettsége és akár 12 méteres hatótávolsága különösen alkalmassá teszi beltéri és kültéri világítás automatizálására olyan helyeken, ahol a lámpák csak mozgás érzékelésekor működjenek.

• Házbejáratok és bejáratok.
• Homlokzatok és tornácok.
• Árkádok.
• Tárolók.
• Lépcsőfordulók és lépcsők.
• Folyosók és közlekedőterek.
• Garázsok és közösségi terek.
• Üzletek és épületek bejáratai.

Az Orbis ISIMAT+ OB134112 műszaki jellemzői

• Márka: Orbis.
• Referencia: OB134112.
• Modell: ISIMAT+.
• Típus: mozgásérzékelő világításvezérléshez.
• Érzékelési technológia: PIR.
• Érzékelők száma: 2.
• Áramkörök száma: 1.
• Szerelés: felületre, falra.
• Érzékelési szög: 200°.
• Vízszintes elforgatás: akár 180°.
• Elülső hatótávolság: akár 12 m 20 °C-on.
• Oldalsó hatótávolság: akár 8 m 20 °C-on.
• Maximális szerelési magasság: 3 m.
• Ajánlott magasság: 2 és 3 m között.
• Időzítés: 3 másodperctől 30 percig.
• Fényérzékenység: 5 és 2000 lux között állítható.
• Tápellátás: 230 V AC ±10%.
• Frekvencia: 50/60 Hz.
• Kapcsolási teljesítmény: 10 A 230 V AC mellett, cos φ = 1.
• Nullátmenet-érzékelés: igen.
• Saját fogyasztás: körülbelül 1 W (6 VA).
• Maximális izzólámpa terhelés: 2000 W.
• Maximális fénycső terhelés: 1200 VA.
• Maximális 12 V AC halogén terhelés: 1200 VA.
• Maximális 230 V AC halogén terhelés: 2000 W.
• Maximális kisfogyasztású terhelés: 1200 VA.
• Maximális downlight terhelés: 1200 VA.
• Maximális LED terhelés: 400 VA.
• Védettségi fokozat: IP55 az EN 60529 szerint.
• Védelmi osztály: II. osztály megfelelő szerelési körülmények között.
• Üzemi hőmérséklet: -20 és 40 °C között.
• Üzemi határok: -30 és 50 °C között.
• Szállítási és tárolási hőmérséklet: -35 és 60 °C között.
• Csatlakozás: csavaros sorkapcsok.
• Vezeték keresztmetszet: 0,75-1,5 mm².
• Méretek: 72 x 80 x 100 mm.
• Nettó tömeg: 155 g.

Automatikus világításvezérlés széles lefedettséggel

Az Orbis ISIMAT+ OB134112 200°-os lefedettséget, két PIR érzékelőt, vízszintes állíthatóságot és akár 12 méteres hatótávolságot kombinál, hogy hatékonyan automatizálja a közlekedőterek világítását. Az idő és a fényerő külön szabályozása lehetővé teszi a működés pontos igazítását az egyes telepítések igényeihez.

IP55 védettsége, a nullátmenetes kapcsolás és az akár 400 VA teljesítményű LED világítással való kompatibilitás egy rendkívül sokoldalú érzékelővé teszi lakóházak, társasházak, üzletek és más olyan létesítmények számára, ahol a világítás csak szükség esetén kapcsoljon be.

Fontos: a megadott hatótávolság az Orbis által meghatározott referenciafeltételekre vonatkozik, és a környezeti hőmérséklettől, a magasságtól, a tájolástól és a mozgás irányától függően változhat. Az elektromos szerelést a gyártó utasításainak megfelelően és az ajánlott maximális terhelések betartásával kell elvégezni.
