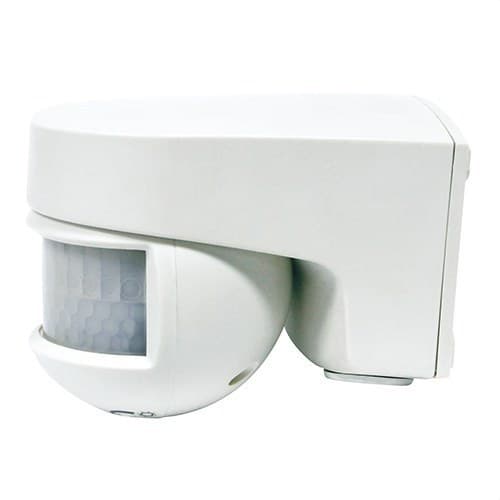

Isimat mozgásérzékelő SB.FALRA SZERELHETŐ, IRÁNYÍTHATÓ, 140° ÉRZÉKELÉSI SZÖG, HATÓTÁV: ELŐRE 12M, OLDALT 8M (4+4) 20°C-ON, 5-2000

Az Orbis ISIMAT mozgásérzékelő, OB134312 cikkszámmal, infravörös PIR érzékeléssel automatizálja a világítás fel- és lekapcsolását. Falra, felületre szerelhető, 140°-os érzékelési szöget, akár 12 méteres elülső hatótávolságot és 8 méteres oldalsó lefedettséget biztosít 20 °C-on, ezért különösen alkalmas bejáratokhoz, homlokzatokhoz, fedett átjárókhoz, tárolókhoz, lépcsőházakhoz és egyéb közlekedő zónákhoz.

Állítható fejének köszönhetően az érzékelési terület a kívánt zónára irányítható. Emellett külön szabályozható a késleltetési idő 3 másodperc és 30 perc között, valamint a fényérzékenység 5 és 2000 lux között. IP55 védettségének köszönhetően beltéren és kültéren egyaránt telepíthető, porral és vízsugárral szemben védett helyeken.

PIR érzékelés 140°-os lefedettséggel

Az Orbis ISIMAT PIR technológiát használ, hogy felismerje a személyek vagy más hőforrások által kibocsátott infravörös sugárzás változásait az érzékelési zónán belül. Az érzékelő a detektáláshoz nem bocsát ki sugárzást.

Érzékelési szöge 140°, a fej pedig akár 180°-ban vízszintesen elforgatható, így könnyen beállítható bejáratok, közlekedőterek vagy meghatározott lefedendő területek felé.

Akár 12 méteres elülső hatótávolság

Az Orbis által megadott feltételek mellett az érzékelő akár 12 métert is elér elöl, és 8 méteres oldalsó lefedettséget biztosít 20 °C-os környezeti hőmérsékleten. A megadott maximális szerelési magasság 3 méter, a javasolt beépítési magasság 2 és 3 méter között van.

A tényleges hatótávolság függhet a szerelési magasságtól és az érzékelő tájolásától, a környezeti hőmérséklettől, valamint attól is, hogy a személyek milyen irányban haladnak át az érzékelési mezőn.

Állítható időzítés 3 másodperctől 30 percig

Az ISIMAT lehetővé teszi annak beállítását, hogy a világítás mennyi ideig maradjon bekapcsolva mozgásérzékelés után. Az időzítés körülbelül 3 másodperctől 30 percig szabályozható.

Ez a széles tartomány rövid időket tesz lehetővé gyors átjárású zónákban, vagy hosszabb világítási időt bejáratoknál, tornácoknál, raktáraknál és más olyan helyeken, ahol a felhasználók tovább tartózkodnak.

Fényerőszabályzás 5 és 2000 lux között

A beépített alkonykapcsoló lehetővé teszi annak beállítását, hogy milyen környezeti fényerő alatt működjön az érzékelő. A szabályozási tartomány 5 és 2000 lux között van.

Így beállítható, hogy a világítást csak éjszaka vagy gyengén megvilágított környezetben kapcsolja be, illetve nagyobb természetes fény mellett is működjön.

IP55 védelem kültéri telepítéshez

Az Orbis ISIMAT IP55 védettségi fokozattal rendelkezik az EN 60529 szerint. Ez a burkolat védelmet nyújt a káros mennyiségű por behatolása és a vízsugarak ellen, így megfelelő kültéri alkalmazásokban is használható.

A gyártó olyan felhasználási területeket említ, mint a fedett átjárók, homlokzatok, bejáratok, tárolók és lépcsőházak. Normál üzemi hőmérséklete -20 és 40 °C között van, üzemi határértéke -30 és 50 °C között.

10 A kapcsolási teljesítmény

Az érzékelő egy áramkört vezérel, és 230 V AC mellett, cos φ = 1 esetén 10 A kapcsolási teljesítményt biztosít. A csatlakoztatható maximális teljesítmény a használt terhelés típusától függ.

LED világítás esetén az Orbis által javasolt maximális terhelés 400 VA. 230 V-os izzólámpák és halogén lámpák esetén akár 2000 W is csatlakoztatható, míg fénycsövek, energiatakarékos lámpák, downlightok és kisfeszültségű halogén lámpák esetén a javasolt terhelés 1200 VA.

Zéróátmenetes kapcsolás

Az ISIMAT zéróátmenetes kapcsolást alkalmaz. Ez a technológia a feszültséghullám zéróátmenetéhez közeli pontban végzi a kapcsolást, csökkentve az elektromos igénybevételt a relé érintkezőin, különösen bizonyos elektronikus terhelések esetén.

Felületre szerelhető falra

Az érzékelő közvetlenül sima falra rögzíthető. Külső méretei megközelítőleg 72 mm szélesek, 80 mm magasak és 100 mm mélyek, így kompakt kialakítást biztosít kültéri alkalmazásokhoz.

A csatlakoztatás csavaros sorkapcsokon keresztül történik, 0,75 és 1,5 mm² közötti vezetékkeresztmetszethez. A készülék 230 V AC ±10% és 50/60 Hz tápfeszültséggel működik, saját fogyasztása 6 VA, ami körülbelül 1 W-nak felel meg.

Orbis ISIMAT OB134312 műszaki adatai

• Márka: Orbis.
• Cikkszám: OB134312.
• Modell: ISIMAT.
• Típus: mozgásérzékelő világításvezérléshez.
• Érzékelési technológia: PIR.
• Érzékelők száma: 1.
• Áramkörök száma: 1.
• Szerelés: felületre, falra.
• Érzékelési szög: 140°.
• A fej vízszintes elforgatása: 180°.
• Elülső érzékelési tartomány: akár 12 m 20 °C-on.
• Oldalsó érzékelési tartomány: akár 8 m 20 °C-on.
• Maximális szerelési magasság: 3 m.
• Javasolt szerelési magasság: 2 és 3 m között.
• Időzítés: 3 másodperctől 30 percig.
• Fényérzékenység: 5 és 2000 lux között állítható.
• Tápellátás: 230 V AC ±10%.
• Frekvencia: 50/60 Hz.
• Saját fogyasztás: 6 VA, körülbelül 1 W.
• Kapcsolási teljesítmény: 10 A 230 V AC mellett, cos φ = 1.
• Zéróátmenet-érzékelés: igen.
• Maximális izzólámpa terhelés: 2000 W.
• Maximális fénycső terhelés: 1200 VA.
• Maximális 12 V AC halogén terhelés: 1200 VA.
• Maximális 230 V AC halogén terhelés: 2000 W.
• Maximális energiatakarékos terhelés: 1200 VA.
• Maximális downlight terhelés: 1200 VA.
• Maximális LED terhelés: 400 VA.
• Védettségi fokozat: IP55.
• Védelmi osztály: II. osztály megfelelő szereléssel.
• Üzemi hőmérséklet: -20 és 40 °C között.
• Üzemi határérték: -30 és 50 °C között.
• Szállítási és tárolási hőmérséklet: -35 és 60 °C között.
• Csatlakozás: csavaros sorkapcsok.
• Vezetékkeresztmetszet: 0,75 és 1,5 mm² között.
• Méretek: kb. 72 x 80 x 100 mm.
• Nettó tömeg: 155 g.

Világításautomatizálás kültéri és közlekedő zónákhoz

Az Orbis ISIMAT OB134312 a mozgásérzékelést és a környezeti fény szabályozását kombinálva automatizálja a világítást. Így nincs szükség kézi kapcsolásra, és a lámpák kikapcsolva maradnak, amikor nincs mozgás, vagy amikor a természetes fény szintje elegendő.

12 méteres elülső hatótávolsága, IP55 védettsége, vízszintes fejállítása és széles időzítési tartománya miatt különösen praktikus otthonokban, társasházakban, üzletekben és más olyan létesítményekben, ahol a kültéri vagy közlekedési világítás automatikus vezérlése szükséges.

Fontos: a csatlakoztatott terhelésnek meg kell felelnie az Orbis által az egyes világítástechnológiákra meghatározott határértékeknek. Az érzékelőt a gyártó utasításai és az alkalmazandó villamos szabványok szerint kell telepíteni és bekötni.
