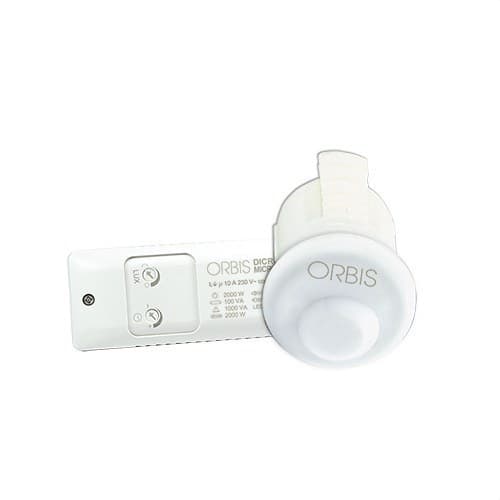

Dikromát mozgásérzékelő MICRO MENNYEZETI 360° 16MM 1 ÁRAMKÖR ÉRZÉKELÉSI TERÜLET: Ø4M (MOZGÁS)

Az Orbis DICROMAT MICRO mozgásérzékelő, OB133612 cikkszámmal, egy kompakt érzékelő beltéri világítás automatikus be- és kikapcsolásához. Süllyesztett mennyezeti beépítésre tervezték, és mindössze 16 mm-es, diszkrét érzékelőfejével tűnik ki, 360°-os érzékelési szöget és akár 4 méter átmérőjű érzékelési területet biztosítva 2,5 méteres beépítési magasság mellett.

Kis mérete különösen alkalmassá teszi szekrényekbe, liftekbe, lakásbejáratokba, fürdőfülkékbe és más kisebb terekbe, ahol a világítás automatizálása a cél úgy, hogy az érzékelő gyakorlatilag a mennyezetbe simuljon. Lehetővé teszi mind az üzemidő, mind pedig az a fényerőszint szabályozását, amelynél működésbe kell lépnie.

360°-os mozgásérzékelés

A DICROMAT MICRO 360°-os érzékelési lefedettséget kínál, amely ideális mennyezeti telepítésekhez, ahol az érzékelő környezetében lévő mozgást kell figyelni. Az Orbis dokumentációja szerint 2,5 méteres magasságban telepítve akár 4 méter átmérőjű érzékelési területet biztosít.

Az Orbis hivatalos adatai Ø4 méteres hatótávolságot adnak meg oldalirányú mozgás esetén, valamint Ø2 métert frontális mozgásnál 2,5 méteres magasságban, ezért a tényleges érzékenység attól függően változik, hogy az illető milyen irányban halad át az érzékelési zónán.

Mindössze 16 mm-es érzékelőfej

Az Orbis DICROMAT MICRO egyik fő jellemzője a kis méretű érzékelőelem. A látható fej átmérője mindössze 16 mm, és süllyesztett mennyezeti beépítésre készült, így különösen diszkrét telepítést tesz lehetővé.

Az elektronikus modul a álmennyezet fölé kerül, miközben csak a kis érzékelő marad látható, ami különösen előnyös olyan helyiségekben, ahol a megjelenés és a világítási rendszer integrációja fontos.

Állítható időzítés 6 másodperctől 12 percig

Az érzékelő lehetővé teszi annak az időnek a beállítását, ameddig az áramkör bekapcsolva marad a mozgás érzékelése után. Az időzítési tartomány 6 másodperc és 12 perc között állítható.

Ez a szabályozhatóság lehetővé teszi a működés igazítását a helyiség típusához. A rövid idők hasznosak lehetnek gyors átmenő forgalmú terekben, míg a hosszabb időzítés olyan zónákban előnyös, ahol a felhasználók hosszabb ideig tartózkodnak.

Állítható fényérzékelő

A DICROMAT MICRO 5 és 3000 lux közötti állítható fényérzékenységgel rendelkezik. Így beállítható, hogy a világítás csak akkor kapcsoljon be, amikor a környezeti fény szintje a kiválasztott érték alá csökken.

A mozgásérzékelés és a fényvezérlés kombinációja segít elkerülni a felesleges bekapcsolásokat, amikor elegendő természetes fény áll rendelkezésre, ezáltal hozzájárul az energiafogyasztás optimalizálásához.

Egy áramkör, akár 10 A terhelhetőséggel

Az érzékelő egyetlen áramkört vezérel, és 10 A kapcsolási teljesítménnyel rendelkezik 230 V AC mellett, cos φ = 1 értékkel. A megengedett maximális terhelés a csatlakoztatott világítástechnológiától függ.

• Izzólámpák: akár 2000 W.
• Fénycsövek: akár 100 VA.
• 12 V AC kisfeszültségű halogénlámpák: akár 1000 VA.
• 230 V AC halogénlámpák: akár 2000 W.
• Kisfogyasztású lámpák: akár 100 VA.
• Downlight lámpák: akár 100 VA.
• LED világítás: akár 50 VA.

230 V-os tápellátás

Az Orbis DICROMAT MICRO 230 V AC ±10% tápfeszültséggel és 50 Hz névleges frekvenciával működik. Saját fogyasztása 1 W, ami 8 VA kapacitív terhelésnek felel meg.

Az elektromos csatlakozás csavaros sorkapcsokon keresztül történik, és legfeljebb 2,5 mm² keresztmetszetű vezetékeket fogad.

Beltéri használatra tervezve

Az érzékelő az EN 60529 szabvány szerint IP20 védettséggel rendelkezik, és megfelelő telepítés esetén II. érintésvédelmi osztályba tartozik. Beltéri, víztől és közvetlen nedvességtől védett helyiségekhez készült.

Üzemi hőmérséklete 0 és 45 °C között van, míg szállítás és tárolás során -10 és 60 °C közötti hőmérsékletet is elvisel.

Az Orbis DICROMAT MICRO alkalmazási területei

Kis mérete és körkörös érzékelése különösen alkalmassá teszi kisebb terek és beltéri közlekedőzónák világításának automatizálására.

• Szekrények és gardróbok.
• Liftek.
• Lakásbejáratok.
• WC-kabinek és fürdőszobák.
• Kis közlekedők és átjárók.
• Álmennyezetek, ahol diszkrét telepítésre van szükség.

Az Orbis DICROMAT MICRO OB133612 műszaki jellemzői

• Márka: Orbis.
• Cikkszám: OB133612.
• Modell: DICROMAT MICRO.
• Típus: mozgás-/jelenlétérzékelő világításhoz.
• Áramkörök száma: 1.
• Beépítés: süllyesztett mennyezeti.
• Érzékelőfej átmérője: 16 mm.
• Érzékelési szög: 360°.
• Maximális érzékelési terület: Ø4 m 2,5 m magasságban.
• Oldalirányú érzékelés: Ø4 m 2,5 m magasságban.
• Frontális érzékelés: Ø2 m 2,5 m magasságban.
• Időzítési tartomány: 6 másodperc és 12 perc között.
• Fényérzékenység: 5-3000 lux.
• Tápellátás: 230 V AC ±10%.
• Frekvencia: 50 Hz.
• Kapcsolási teljesítmény: 10 A / 230 V AC, cos φ = 1.
• Saját fogyasztás: 1 W (8 VA kapacitív).
• Zéróátmenet-érzékelés: nem.
• Csatlakozás: csavaros sorkapocs.
• Maximális vezeték-keresztmetszet: 2,5 mm².
• Védettségi fokozat: IP20.
• Védelmi osztály: helyes beépítés esetén II. osztály.
• Üzemi hőmérséklet: 0 és 45 °C között.
• Szállítási és tárolási hőmérséklet: -10 és 60 °C között.
• Súly: 115 + 35 g.

Automatikus világításvezérlés minimális láthatósággal

Az Orbis DICROMAT MICRO OB133612 360°-os mozgásérzékelést, fényerőszabályozást és állítható időzítést kombinál egy különösen diszkrét formátumban. Mindössze 16 mm-es érzékelőfeje lehetővé teszi a világítás automatizálását anélkül, hogy nagyméretű érzékelőt kellene a mennyezetre szerelni.

Akár 4 méter átmérőjű hatótávolságával, 5 és 3000 lux közötti szabályozásával, valamint 6 másodperc és 12 perc közötti időzítésével praktikus megoldást kínál a felesleges bekapcsolások csökkentésére és a kisebb beltéri terek automatizálására.

Fontos: a csatlakoztatott terhelésnek meg kell felelnie az Orbis által az egyes világítástechnológiákra megadott határértékeknek. A készüléket beltérben, szakképzett személyzetnek kell telepítenie, a gyártó bekötési rajza és utasításai szerint.
