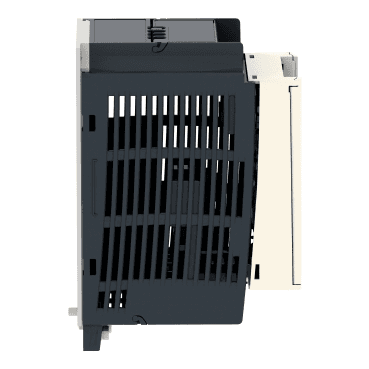

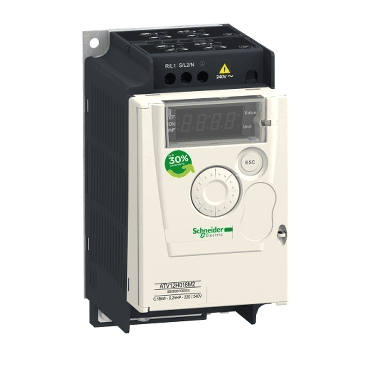

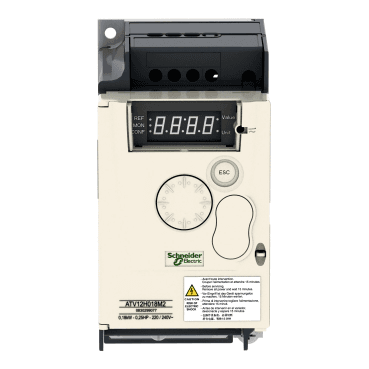

Altivar ATV12 fordulatszám-szabályzó 0,37kW 0,55LE 200..240V 1fázisú hűtőbordával

Az Altivar ATV12 frekvenciaváltó, ATV12H037M2 cikkszámmal a Schneider Electricktől, egy kompakt és hatékony megoldás, amelyet háromfázisú aszinkron motorok vezérlésére terveztek egyszerű ipari és kereskedelmi automatizálási alkalmazásokhoz. 0,37 kW (0,55 LE) névleges teljesítménnyel és 200–240 V AC üzemi feszültséggel ez a frekvenciaváltó ideális olyan alkalmazásokhoz, ahol precíz fordulatszám-szabályozás szükséges, mint például ventilátorok, szivattyúk, szállítószalagok, elszívók, valamint fűtési, szellőztetési és légkondicionáló (HVAC) rendszerek.

A frekvenciaváltó hűtőbordával és ventilátoros hűtőrendszerrel van felszerelve, amely optimális teljesítményt biztosít még igényes ipari környezetben is. Beépített EMC szűrője csökkenti az elektromágneses zavarokat, így a berendezés biztonságos és stabil működést nyújt a nemzetközi szabványoknak megfelelően.

Főbb jellemzők:

• Motor névleges teljesítménye: 0,37 kW (0,55 LE)
• Üzemi feszültség: 200–240 V AC
• Névleges kimeneti áram: 2,4 A
• Állítható kimeneti frekvencia: 0,5–400 Hz
• Kommunikációs protokoll: Modbus (RJ45 csatlakozón keresztül)
• Védettségi fokozat: IP20 (szilárd tárgyak elleni védelem)

Az Altivar ATV12 fejlett funkciókat kínál a rendszer védelmére és a berendezések élettartamának meghosszabbítására. Túlterhelés, rövidzárlat és túlfeszültség elleni védelemmel van ellátva, így robusztus és megbízható megoldást jelent bármely villamos telepítéshez. Átmeneti túlnyomaték funkciója megakadályozza a váratlan leállásokat azáltal, hogy szükség esetén extra nyomatékot biztosít – ideális gépek feloldásához vagy szállítórendszerek elakadásának megszüntetéséhez.

Főbb műszaki adatok:

• Digitális bemenetek száma: 4
• Digitális kimenetek száma: 2
• Analóg bemenetek száma: 1
• Analóg kimenetek száma: 1
• Relékimenet: 1
• Kapcsolási frekvencia: 2–16 kHz (állítható)
• Folyamatos kimeneti áram: 2,4 A 4 kHz-en
• Látszólagos teljesítmény: 1,2 kVA
• Fordulatszám-tartomány: 1–20

A frekvenciaváltó lehetőséget kínál a SoMove szoftver integrálására is az előrehaladott konfigurációkezeléshez. Ezzel az eszközzel a felhasználók elmenthetik, átmásolhatják és alkalmazhatják a beállításokat más tartalék frekvenciaváltókra, jelentősen csökkentve a karbantartással járó leállási időt és hatékonyabb üzembe helyezést biztosítva.

További jellemzők:

• Modbus kompatibilitás: A frekvenciaváltó alapfelszereltségként tartalmazza a Modbus kommunikációs protokollt, amely RJ45 csatlakozón keresztül érhető el, így könnyen integrálható automatizálási hálózatokba.
• Energiamegtakarítás: Az energia- és nyomatékoptimalizálásnak köszönhetően a frekvenciaváltó akár 30%-os energiamegtakarítást is elérhet szellőztető és szivattyús alkalmazásokban, hozzájárulva a fenntarthatóbb és hatékonyabb működéshez.
• Rugalmas vezérlés: A frekvenciaváltó érzékelő nélküli fluxusvektoros vezérlést kínál, amely optimális motorteljesítményt biztosít, valamint többféle feszültség/frekvencia vezérlési lehetőséget kínál a különböző üzemeltetési igényekhez.

Tipikus alkalmazások:

Az Altivar ATV12 számos egyszerű ipari alkalmazáshoz alkalmas, mint például szállítószalagok, szivattyúk, elszívók, beléptető sorompók és futószalagok. Valós idejű fordulatszám-szabályozási képessége révén tökéletes szellőztető és HVAC rendszerekhez, ahol a pontos sebességszabályozás kulcsfontosságú az energiafogyasztás optimalizálásához és a megfelelő hőmérséklet- és légáramlási feltételek fenntartásához.

Kompakt méret és kialakítás:

72 mm szélesség, 143 mm magasság és 121,2 mm mélység, valamint mindössze 0,7 kg tömeg mellett ez a frekvenciaváltó könnyen telepíthető szűk helyeken, optimalizálva a kapcsolószekrények helykihasználását, és tiszta, hatékony telepítést biztosítva.

Biztonság és védelem:

A frekvenciaváltó többféle beépített védelemmel rendelkezik, mint például túlterhelés, fázisközti rövidzárlat, bemeneti fáziskiesés és túlmelegedés elleni védelem. Emellett hővédelemmel is ellátták, amely a terhelés és az üzemeltetési feltételek függvényében szabályozza a frekvenciaváltó működését, biztosítva a berendezés biztonságát és élettartamának meghosszabbítását.
