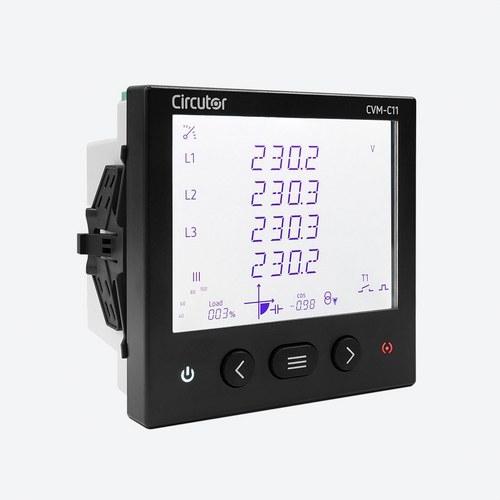

Háromfázisú hálózatelemző panel Circutor CVM-C11-ITF-IN-485-ICT2

A Circutor CVM-C11-ITF-IN-485-ICT2 háromfázisú hálózatelemző egy nagy teljesítményű eszköz, amelyet közép- és kisfeszültségű rendszerek elektromos paramétereinek monitorozására és elemzésére terveztek. Kompakt panelkialakításának (96 x 96 mm) köszönhetően ideális feszültségek, áramok, aktív és meddő teljesítmények, harmonikusok és az ellátás minőségének felügyeletére. Négy kvadránsban (fogyasztás és termelés) történő mérési képessége rendkívül sokoldalúvá teszi, lehetővé téve mind az energiafogyasztás, mind a termelt energia monitorozását.

Főbb jellemzők:

Ez az analizátor képes mérni és rögzíteni a teljes harmonikus torzítást (THD%) feszültség és áram esetén, valamint minden fázisra vonatkozóan az egyedi harmonikusokat a 31. harmonikusig, így részletes képet ad az energia minőségéről a telepítésben. A CVM-C11 továbbá képes mérni a nullavezető áramát is, ami alapvető a rendszer kiegyensúlyozatlanságainak és a nullavezető túlterhelésének felismeréséhez.

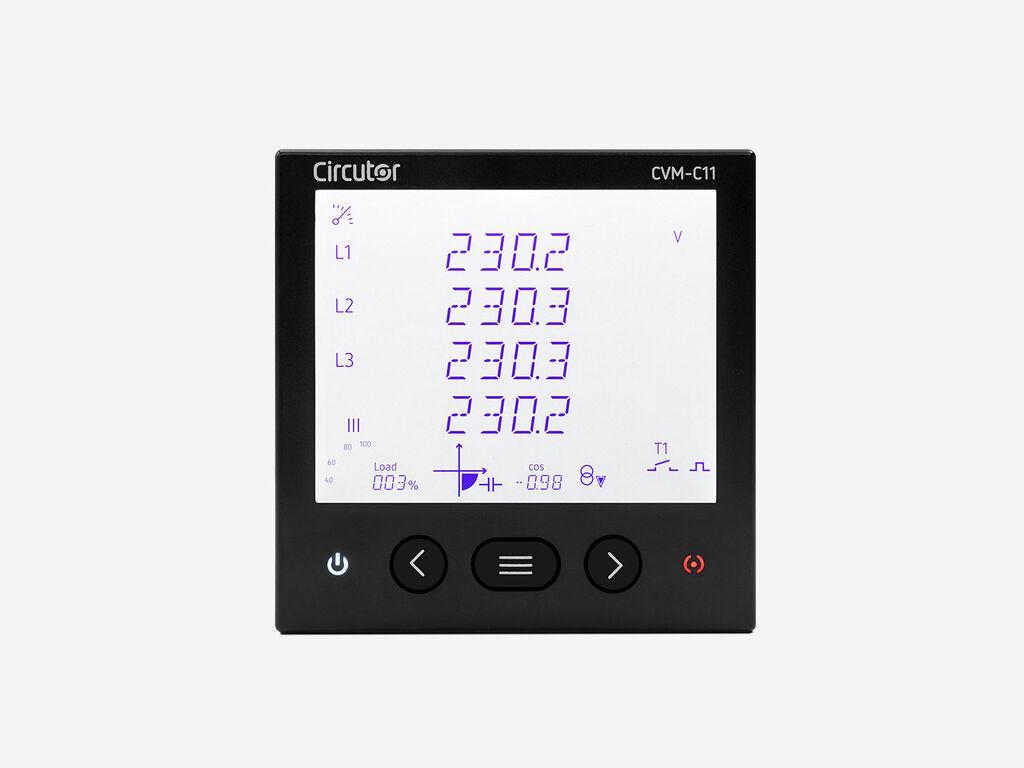

A panelkialakítás megkönnyíti bármilyen villamos berendezésbe való integrálását, háttérvilágítással ellátott LCD grafikus kijelzője pedig tiszta adatmegjelenítést biztosít, lehetővé téve a felhasználó számára a paraméterek testreszabott megjelenítését. Fejlett vizualizációs funkciói között megtalálható az aktuális aktív teljesítmény grafikus megjelenítése, a működési kvadránsok (Q1, Q2, Q3, Q4), valamint a kimenetek, bemenetek és aktív tarifák állapotának kijelzése.

Fejlett mérés és biztonság:

A CVM-C11 támogatja a Modbus RTU és BACnet kommunikációs protokollokat, az RS-485 porton keresztül integrálható komplex energiamenedzsment rendszerekbe. Ez tökéletes eszközzé teszi a távoli felügyelethez és az energiairányítás automatizálásához.

Az eszköz két relékimenettel és két digitális tranzisztoros kimenettel rendelkezik, amelyek bármely mért paraméterhez riasztásként konfigurálhatók, legyen szó maximum, minimum értékekről, hiszterézisről vagy késleltetett kapcsolásról. Ezek a riasztások ideálisak valós idejű vezérlési alkalmazásokhoz, védelmet nyújtva a veszélyes üzemállapotok ellen.

Műszaki adatok:

• Kommunikációs protokoll: Modbus RTU | BACnet.
• Kommunikáció: RS-485.
• Digitális bemenetek: 2 (NPN típus, 2000 V szigetelés).
• Digitális kimenetek: 2 (NPN típus, max. 24 VDC / 50 mA).
• Relék száma: 2 (60x10³ ciklus elektromos élettartam).
• Tápellátás: 100 - 270 V AC/DC, 50-60 Hz.
• Fogyasztás: 2 - 5 VA.
• Árammérés: .../5 A, .../1 A.
• Névleges feszültségmérés: 230V F-N / 380V F-F.
• Pontosság: 0,2% fázisfeszültség és áram esetén.
• Harmonikus mérés: 31. harmonikusig.
• Mérési frekvencia: 45-65 Hz.

A költség- és CO₂-kibocsátás ellenőrzése szintén kiemelkedő tulajdonsága a CVM-C11-nek, mivel akár három különböző tarifa szerinti energiafogyasztás rögzítését és elkülönítését is lehetővé teszi. Ez hasznos a fogyasztási minták azonosításához különböző műszakokban vagy több energiaforrás (hálózat, generátor, napelemes rendszer) esetén.

Alkalmazások:

Ez az analizátor széles körű ipari és kereskedelmi alkalmazásokhoz készült, ideális az alábbiakhoz:

• Energiaminőség monitorozása közép- és kisfeszültségű rendszerekben.
• Harmonikusok felügyelete villamos berendezésekben.
• Fogyasztás elkülönítése különböző műszakok vagy energiaforrások szerint.
• Riasztásvezérlés rendellenes elektromos állapotok alapján.
• Energiaköltségek optimalizálása menedzsment rendszerekbe integrálva.

Környezeti jellemzők:

• Működési hőmérséklet: -25°C-tól +70°C-ig.
• Relatív páratartalom: 5% - 95% páralecsapódás nélkül.
• Védettségi fokozat: IP54 (előlapi), IK08 (mechanikai).
• Telepítési kategória: CAT III 300 V.

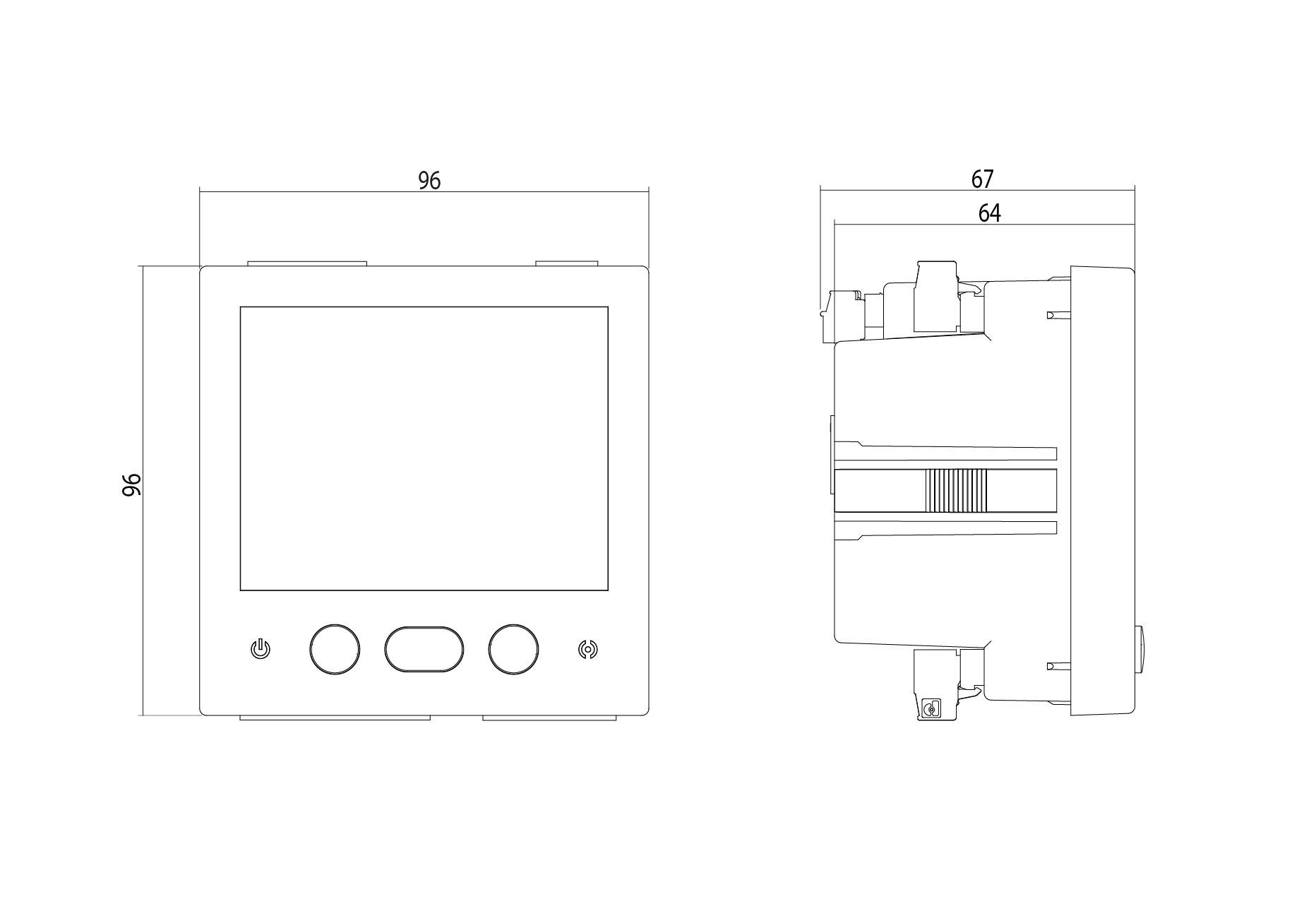

Méretek és tömeg:

• Méret: 96 x 96 x 67,2 mm.
• Nettó tömeg: 0,353 kg.

A CVM-C11 megfelel olyan nemzetközi szabványoknak, mint az EN IEC 61326-1, EN 61000-4-2 és UL 94, ami garantálja az eszköz biztonságát és megbízhatóságát. Robusztus kialakításának és biztonsági tanúsítványainak köszönhetően alkalmas igényes ipari környezetekbe is.

Összefoglalva, a Circutor CVM-C11-ITF-IN-485-ICT2 egy kompakt, robusztus és rendkívül konfigurálható megoldás elektromos hálózatok monitorozására, fejlett eszközöket kínálva az energia valós idejű elemzéséhez és vezérléséhez, kiemelt hangsúlyt fektetve a hatékonyságra, fenntarthatóságra és biztonságra.
