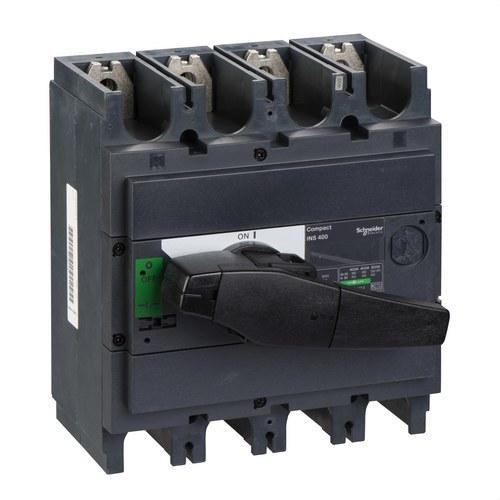

Interpact INS400 4P 400A szakaszoló kapcsoló

A Schneider Electric Interpact INS400 szakaszoló kapcsolója, 31111-es cikkszámmal, robusztus és megbízható megoldást kínál ipari és kereskedelmi rendszerek elektromos leválasztási alkalmazásaihoz. Ez a 4 pólusú eszköz biztonságos áramkör-leválasztást biztosít, védelmet nyújtva a berendezéseknek és a személyzetnek. 400 A névleges áramerőssége ideálissá teszi nagy igénybevételű telepítésekhez, és akár 690 V AC és 250 V DC feszültségen is működtethető.

Az Interpact INS400 megfelel a IEC 60947-1 és IEC 60947-3 nemzetközi szabványoknak, így biztonságos és megbízható teljesítményt nyújt megszakítási és leválasztási alkalmazásokban. Ergonomikus, fekete forgókarja egyszerű és kényelmes kézi működtetést tesz lehetővé, javítva a felhasználói élményt és biztosítva a rendszer pontos vezérlését.

Főbb jellemzők:

• Névleges üzemi áram (AC): 400 A 220/240 V AC, 380/415 V AC, 500/525 V AC, 660/690 V AC esetén
• Névleges üzemi áram (DC): 400 A 125 V DC-n (2 pólus sorba kötve) vagy 250 V DC-n (4 pólus sorba kötve)
• Megszakítóképesség: 50 kA 690 V AC-n (csak szakaszoló kapcsolóként), 330 kA felső megszakítóval
• Leválasztási feszültség: 800 V AC
• Impulzusfeszültség-állóság (Uimp): 8 kV
• Vezérlés típusa: Forgókar (fekete)

Ez a szakaszoló kapcsoló folyamatos és megszakítás nélküli működést igénylő alkalmazásokhoz készült, például ipari üzemek, kereskedelmi épületek és nagy infrastruktúrák elektromos elosztórendszereihez. Ergonomikus kialakítása csökkenti a szerelési időt és megkönnyíti a kábelezést, optimalizálva az elektromos elosztószekrényekbe történő integrációt.

Főbb műszaki adatok:

• Hagyományos termikus áram (Ith): 400 A 60 °C-on
• Elektromos élettartam: Akár 1500 ciklus AC-n (AC-22A és AC-23A) és 1000 ciklus DC-n (DC-23A)
• Mechanikai élettartam: 10 000 ciklus
• Leválasztási képesség: Alkalmas AC-22A és AC-23A alkalmazásokhoz, biztonságos leválasztást biztosít nagy terhelés mellett is
• Maximális teljesítmény (AC-23A):
  • 110 kW 220/240 V AC-n
  • 200 kW 380/415 V AC-n
  • 400 kW 660/690 V AC-n
• Védettségi fokozat: IP20 (alapváltozatban)

Az Interpact INS400 biztonságot és megbízhatóságot kínál kritikus alkalmazásokban. Robusztus felépítésének és széles feszültség- és áramtartományban való működésének köszönhetően ez a szakaszoló kapcsoló nagy igénybevétel mellett is kiváló teljesítményt nyújt, optimális védelmet biztosítva az elektromos rendszerek számára.

További jellemzők:

• Látható megszakítási képesség: Bár ez a modell nem rendelkezik látható megszakítási funkcióval, kialakítása teljes áramkör-leválasztást biztosít.
• Érintkezőállás-jelző: Tartalmaz egy vizuális jelzőt, amely lehetővé teszi az érintkezők állapotának ellenőrzését, biztosítva a megbízható működést.
• Rugalmas szerelés: DIN sínre vagy lemezre szerelhető, így könnyen integrálható különböző elosztószekrény konfigurációkba.

Tipikus alkalmazások:

Az Interpact INS400 szakaszoló kapcsoló ideális gyárakban, ipari üzemekben, bevásárlóközpontokban és nagy méretű épületekben található elektromos elosztó rendszerekhez. Alkalmas nagyfeszültségű energiaellátó hálózatokhoz is, ahol biztonságos és hatékony áramkör-leválasztás szükséges. AC és DC árammal is használható, így ez a szakaszoló kapcsoló rugalmas és megbízható megoldást kínál különféle ipari és kereskedelmi környezetben.
