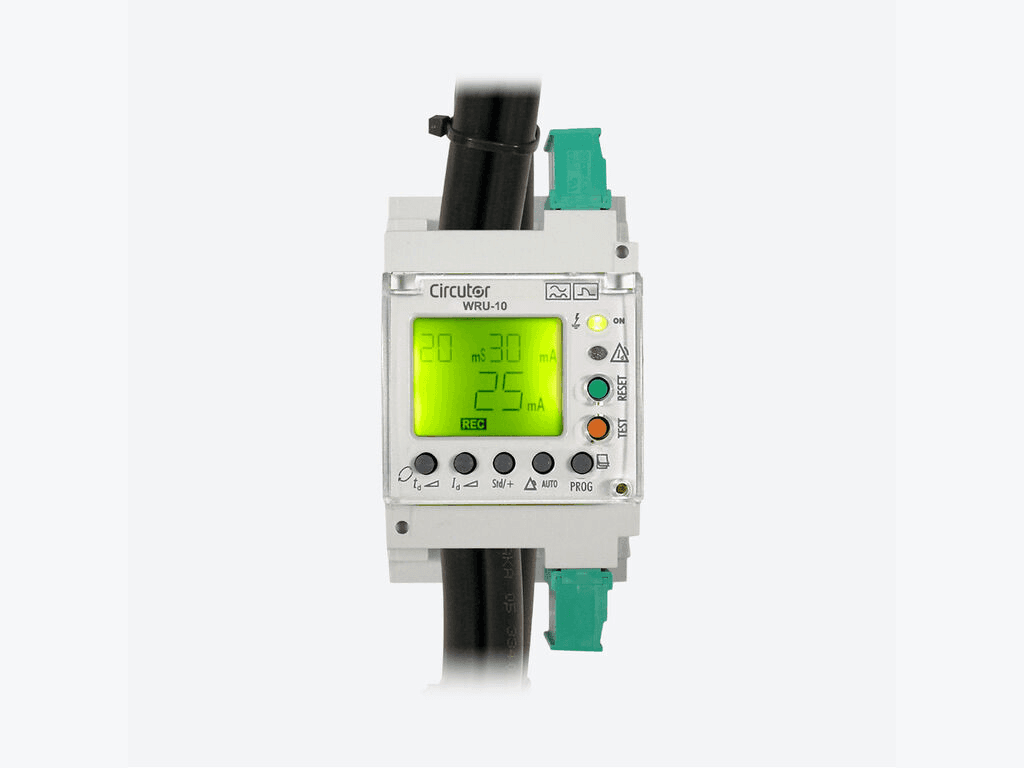

Ultrazavartűrő A típusú áram-védőkapcsoló Circutor WRU-10

A Circutor WRU-10 áram-védőrelé, P14035 cikkszámmal, egy fejlett eszköz, amelyet elektromos berendezések védelmére terveztek a földzárlati szivárgó áramok érzékelésével, megelőzve az esetleges károkat és növelve az üzembiztonságot. Ez az A típusú, ultraimmunizált áram-védőrelé ideális olyan környezetekben, ahol az elektromos szolgáltatás folyamatossága elengedhetetlen, mivel magas immunitású rendszere kiszűri a nagyfrekvenciás áramokat, elkerülve a téves leoldásokat, és megbízható, hatékony védelmet biztosít.

Kompakt és funkcionális kialakítás:

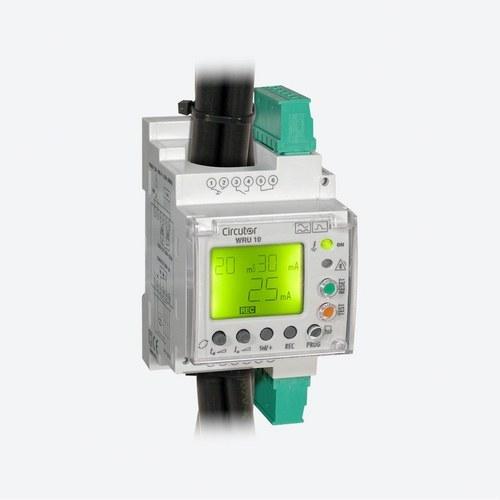

A WRU-10 kompakt kialakítású, mindössze 3 modul szélességű, DIN sínre (DIN 46277, EN 50022) szerelhető, így könnyen integrálható meglévő elosztószekrényekbe anélkül, hogy sok helyet foglalna. Beépített áramváltóval rendelkezik, amely 28 mm szerkezetben egy egységet alkot a relével, lehetővé téve a gyors és egyszerű telepítést további áramváltók nélkül.

Fejlett kijelzés és vezérlés:
Az eszköz kijelzővel és LED-ekkel van felszerelve, amelyek mutatják a differenciálvédelem állapotát, beleértve a szivárgó áramot, az előriasztási üzeneteket és a védelem állapotát. Az azonnali szivárgó áram értékének kijelzőn történő megjelenítése tiszta képet ad a védett vonalak állapotáról, így hatékonyabb megelőző karbantartás végezhető, és a problémák még a kritikus hibák előtt felismerhetők.

Állítható és rugalmas differenciálvédelem:
A Circutor WRU-10 lehetővé teszi a differenciálérzékenység (IΔn) beállítását 0,03 A és 30 A között, így rendkívül sokoldalú eszköz különböző alkalmazásokhoz és védelmi szintekhez. Emellett a késleltetési idő (tΔ) 0,02 és 10 másodperc között konfigurálható, ami azonnali vagy szelektív védelmet tesz lehetővé az igényeknek megfelelően. Ez a rugalmasság biztosítja, hogy az eszköz különféle üzemeltetési helyzetekhez és elektromos konfigurációkhoz igazítható legyen.

Előriasztás és programozható kimeneti relék:
A WRU-10 előriasztó rendszerrel rendelkezik, amely lehetővé teszi a lehetséges problémák felismerését még a jelentősebb hibák előtt. Az eszköz három programozható kimeneti relével is felszerelt: egy fő relé, amely kontaktorhoz vagy automata megszakító kioldótekercséhez használható, valamint két további relé az előriasztáshoz. Ezek a relékimenetek pontos vezérlést és gyors reakciót tesznek lehetővé a szivárgó áramok érzékelésekor, növelve a telepítés biztonságát és megbízhatóságát.

Magas immunitás és valódi effektív érték (TRMS) mérése:
A WRU-10 áram-védőrelé a maximális elektromos biztonság érdekében készült. Valódi effektív érték (TRMS) mérési technológiája pontos szivárgó áram érzékelést biztosít még torzított feszültség vagy harmonikusok jelenléte esetén is. Ultraimmunizált technológiája rendkívül ellenállóvá teszi az elektromos zavarokkal szemben, megelőzve a nem kívánt leoldásokat átmeneti vagy nagyfrekvenciás áramok miatt.

Alkalmazások és előnyök:
A Circutor WRU-10 ideális ipari, kereskedelmi és lakossági alkalmazások széles köréhez. Kialakításának köszönhetően maximális biztonságot és szolgáltatás-folytonosságot biztosít, elkerülve a felesleges megszakításokat, és védve az embereket és berendezéseket. Különösen hasznos olyan helyeken, ahol az áramellátás folyamatossága kritikus, például kórházakban, adatközpontokban vagy folyamatos termelést igénylő létesítményekben.

Főbb műszaki jellemzők:

• Tápfeszültség: 230 V AC ± 30 %, így alkalmas a szokásos elektromos hálózatokhoz.
• Működési frekvencia: 50/60 Hz.
• Érzékenység (IΔn): Állítható 0,03 A és 30 A között, alkalmazkodva a különböző differenciálvédelmi igényekhez.
• Késleltetési idő (tΔ): 0,02 s és 10 s között konfigurálható, lehetővé téve a gyors vagy szelektív védelmet az igények szerint.
• Külső bemenetek kioldáshoz és visszaállításhoz: A relé feszültségmentes bemenettel rendelkezik külső kioldások és visszaállítások végrehajtásához, megkönnyítve az automatizált rendszerekbe való integrációt.

Telepítés és tartósság:
A relé gyors DIN sínre szerelésre készült, dugaszolható sorkapcsokkal a könnyű telepítés és karbantartás érdekében. Burkolata tartós anyagból készült, IP20 védettségi fokozattal, így ellenőrzött környezetben használható. Emellett -20°C és +70°C közötti hőmérséklettartományban működik, biztosítva a megbízhatóságot különböző környezeti feltételek mellett.

Összefoglalva, a Circutor WRU-10 áram-védőrelé egy fejlett, rugalmas és megbízható megoldás a differenciálvédelemhez elektromos berendezésekben. Állíthatósága, magas zavarvédettsége és előriasztási funkciói ideális választássá teszik a biztonság és a szolgáltatás-folytonosság biztosítására számos elektromos alkalmazásban.
