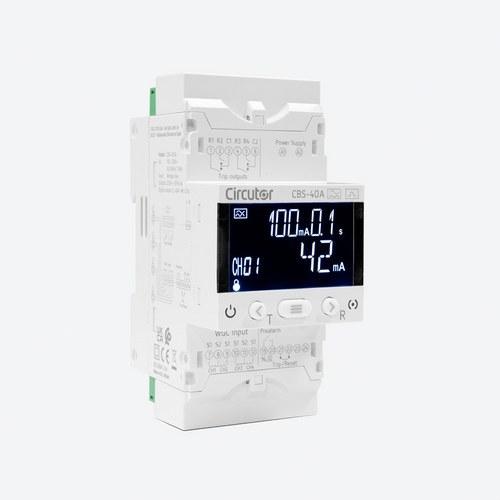

Ultrainmunizált A típusú differenciál relé központ Circutor CBS-40A

A Circutor CBS-40A típusú A-osztályú differenciál relé központ, P12A70 referencia számmal, egy olyan berendezés, amelyet robusztus és hatékony differenciálvédelem biztosítására terveztek elektromos installációkban. Ez a 3 modulból álló eszköz kifejezetten arra készült, hogy garantálja az elektromos biztonságot, akár négy differenciálvédelmi hálózat egyidejű felügyeletével, magas frekvenciájú áramokkal szembeni nagy immunitással, valamint gyors és hatékony válaszadással az esetleges elektromos hibák esetén.

Funkcionalitás és főbb jellemzők

A CBS-40A négy független, programozható relével van felszerelve, amelyek lehetővé teszik akár négy külső WGC/WGS sorozatú toroid transzformátor vezérlését, így átfogó megoldást kínál közepes és nagy létesítmények differenciálvédelmére. Emellett a készülék előriasztó relét is tartalmaz, amely figyelmeztet a lehetséges eseményekre, mielőtt megszakítás történne, ezzel további biztonsági réteget biztosítva.

A készülék egyik kiemelkedő tulajdonsága a szuperimmunizált A-típusú relé, amely képes kiszűrni a magas frekvenciájú áramokat, így rendkívül ellenálló az elektromos zavarokkal szemben, és pontos mérést biztosít valódi effektív értéken (TRMS). Ez a tulajdonság garantálja, hogy az elektromos hálózatok zavarai nem befolyásolják a differenciálvédelem működését, ami különösen fontos kritikus létesítmények esetén.

Állítható érzékenység és késleltetés

A CBS-40A érzékenységi tartománya széles, 0,03 A-tól 30 A-ig állítható, így a készülék különböző típusú installációkhoz és védelmi igényekhez igazítható. Emellett a késleltetési idő teljes mértékben konfigurálható, 0,1-től 5 másodpercig több opcióban, megkönnyítve a testreszabást az adott elektromos hálózat sajátosságaihoz. Ezek a beállítások lehetővé teszik a pontos működést, elkerülve a felesleges megszakításokat, amelyek indokolatlanul megszakíthatnák az áramellátást.

Interfész és vezérlés

A készülék negatív LCD kijelzővel és két LED visszajelzővel rendelkezik, amelyek valós idejű információt nyújtanak a védelmek és csatlakozások állapotáról. A háromgombos billentyűzet lehetővé teszi a gyors és egyszerű beállításokat, további eszközök nélkül. Ez megkönnyíti a készülék kezelését és karbantartását, biztosítva, hogy a védelmi paraméterek mindig optimálisak legyenek.

Telepítés és kompatibilitás

A CBS-40A DIN sínre szerelhető kialakítású, ami egyszerűsíti a szabványos elosztószekrényekbe történő integrációt. Önkioltó V0 műanyag burkolata nagyobb tartósságot és biztonságot nyújt, védve a belső alkatrészeket tűz vagy túlmelegedés esetén. A készülék megfelel a nemzetközi szabványoknak, mint az IEC 60947-2-M és IEC 62020-1, ami garantálja a minőséget és a biztonságot.

Műszaki adatok:

• Kód: P12A70
• Relék száma: 4 differenciál relé, 1 előriasztó relé
• Érzékenység (IΔn): 0,03 A-tól 30 A-ig állítható
• Tápellátás: 110-230 V AC
• Késleltetés: 0,1-től 5 másodpercig állítható
• Frekvencia: 50/60 Hz
• Fogyasztás: 7,5 VA
• Érzékelő típusa: A típus (WGC)
• Bemenetek: Külső toroid transzformátorok csatlakoztatásához
• Kimenetek: 4 relé kimenet, 1 előriasztó relé
• Méret: 52,5 x 118 x 74 mm
• Súly: 0,303 kg
• Védettségi fokozat: IP 30 (előlapon IP 40)
• Telepítési kategória: CAT III 300 V

Szabványok és biztonság

A CBS-40A megfelel a főbb nemzetközi szabványoknak, mint az IEC 60947-2-M és IEC 62020-1, így megbízhatóságot és biztonságot nyújt bármilyen környezetben. Emellett széles hőmérséklet-tartományban működik, -10 ºC-tól +60 ºC-ig, így különböző típusú installációkhoz és környezeti feltételekhez is alkalmas.

További jellemzők:

• Szuperimmunizált A-típusú relé magas frekvenciájú áramok szűrésével.
• 4 differenciál relé és 1 előriasztó relé a nagyobb védelemért.
• Érzékenység állítása 0,03 A-tól 30 A-ig.
• Konfigurálható késleltetési idő 0,1-től 5 másodpercig, az installáció igényeihez igazítva.
• LCD kijelző a valós idejű paraméterek megjelenítéséhez.
• Kompatibilis külső WGC/WGS toroid transzformátorokkal.

Összefoglalva, a Circutor CBS-40A differenciál relé központ fejlett megoldás a differenciálvédelem és vezérlés terén elektromos installációkhoz, magas szintű biztonságot, megbízhatóságot és energiahatékonyságot biztosítva. Ideális választás olyan létesítmények számára, ahol robusztus és rugalmas védelemre van szükség különböző üzemeltetési feltételek mellett.
