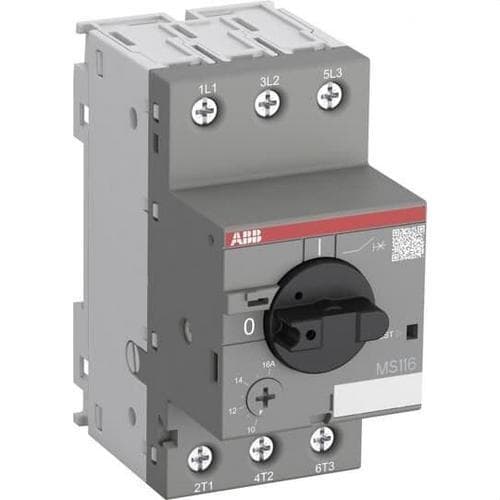

MS116-1.6 motorvédő kapcsoló 1,00-1,60A

A ABB MS116-1.6 motorvédő kapcsoló, cikkszám: 1SAM250000R1006, egy kézi motorvédelmi kapcsoló, amelyet kapcsolásra, leválasztásra, valamint túlterhelés, rövidzárlat és fázishiba elleni védelemre terveztek. 1 és 1,6 A közötti hőkioldó beállítási tartománya lehetővé teszi, hogy az ebbe a tartományba eső névleges áramú motorokhoz igazítható legyen, kompakt megoldást kínálva villamos szekrényekhez, automatizáláshoz és gépekhez.

Ez a modell 3 pólussal, 10A kioldási osztállyal és 20 A-ra beállított azonnali mágneses kioldással rendelkezik. 400 V-on, AC-3 kategóriában legfeljebb 0,55 kW teljesítményű háromfázisú motorokhoz ajánlott. 45 mm-es szélessége lehetővé teszi a védelem és a kézi kapcsolás kis helyen történő integrálását DIN-sínre.

Az ABB MS116-1.6 motorvédő kapcsoló fő jellemzői

• Márka: ABB.
• Sorozat: MS116.
• Modell: MS116-1.6.
• Cikkszám: 1SAM250000R1006.
• Típus: motorvédő kapcsoló vagy kézi motorvédelmi kapcsoló.
• Pólusok száma: 3.
• Hőkioldó beállítási tartomány: 1-1,6 A.
• Maximális névleges áram: 1,6 A.
• Kioldási osztály: 10A.
• Azonnali mágneses kioldás: 20 A.
• Motor teljesítmény AC-3 400 V-on: 0,55 kW.
• Névleges üzemi feszültség: akár 690 V AC.
• Frekvencia: 50/60 Hz.
• Üzemi megszakítóképesség Ics 400 V-on: 50 kA.
• Végső megszakítóképesség Icu 400 V-on: 100 kA.
• Működési mechanizmus: termomágneses.
• Fázishiba elleni védelem: igen.
• Hőmérséklet-kompenzáció: igen.
• Leválasztó funkció: integrált.
• Működtetés: forgókar.
• Szerelés: 35 mm-es DIN-sínre.
• Sorkapcsok: csavaros.

Állítható hővédelem 1 és 1,6 A között

Az ABB MS116-1.6 túlterhelés elleni védelme 1 és 1,6 A között állítható. A beállítást a védett motor adattábláján megadott névleges áramnak megfelelően kell elvégezni.

Ha tartós túlterhelés lép fel és meghaladja a kiválasztott értéket, a hőkioldó lekapcsolja az áramkört. Így a motorvédő kapcsoló segít megelőzni a hosszan tartó túláramok okozta károkat, amelyek a motor tekercseinek túlmelegedéséhez vezethetnek.

10A kioldási osztály

Az MS116-1.6 a 10A kioldási osztályba tartozik. Ez az osztályozás a hővédelem viselkedését határozza meg túlterhelési körülmények között, és a szokásos indítási idejű motoros alkalmazásokhoz készült.

Az állítható hővédelem és a mágneses kioldás kombinációja révén egyetlen készülék kétféle túláram ellen nyújt védelmet: a tartós túlterhelések és a rövidzárlat okozta nagy áramok ellen.

Azonnali mágneses kioldás 20 A-nál

Az MS116-1.6 mágneses védelme 20 A-es azonnali kioldóáramra van beállítva. Nagy rövidzárlati áram esetén a mágneses mechanizmus gyorsan működésbe lép, megszakítva az áramkört és korlátozva a hiba hatásait.

Ez a gyors rövidzárlat elleni reakció lehetővé teszi, hogy a motorvédő kapcsoló biztosíték nélküli védelmi elemként használható legyen az ABB által megadott megszakítóképességi határokon belül.

50 kA megszakítóképesség 400 V-on

Az ABB MS116-1.6 magas szintű rövidzárlat elleni védelmet kínál. 400 V AC-nál az ABB 50 kA üzemi megszakítóképességet (Ics) és 100 kA végső megszakítóképességet (Icu) ad meg.

Más feszültségeknél a megszakítóképességi értékek eltérnek. A gyártó ennél a modellnél az alábbiakat adja meg:

• 230 V AC: Ics 50 kA / Icu 100 kA.
• 400 V AC: Ics 50 kA / Icu 100 kA.
• 440 V AC: Ics 50 kA / Icu 100 kA.
• 500 V AC: Ics 30 kA / Icu 100 kA.
• 690 V AC: Ics 30 kA / Icu 100 kA.

Legfeljebb 0,55 kW-os háromfázisú motorokhoz 400 V-on

Az MS116-1.6 0,55 kW motor névleges teljesítményre van méretezve 400 V-on, AC-3 kategóriában. Ez alkalmassá teszi kis teljesítményű háromfázisú motorokhoz, például szivattyúkhoz, ventilátorokhoz, gépekhez, segédberendezésekhez és automatizálási rendszerekhez.

A helyes kiválasztáshoz a motor tényleges névleges áramának az 1 és 1,6 A közötti állítható tartományba kell esnie, és ellenőrizni kell a feszültséget, az indítási körülményeket és a berendezés elektromos jellemzőit is.

Fázishiba elleni védelem

A motorvédő kapcsoló fázishiba-érzékenységgel rendelkezik. Egy háromfázisú motor egyik fázisának kiesése jelentős áramkiegyensúlyozatlanságot és a fennmaradó tekercsek túlmelegedését okozhatja.

Az MS116 hővédelme úgy van kialakítva, hogy reagáljon ezekre a körülményekre, ezáltal segítve a motort a fáziskiesés miatti rendellenes működés hatásaitól megóvni.

Hőmérséklet-kompenzáció

Az ABB MS116 sorozat -25 és +55 °C közötti környezeti hőmérséklet-kompenzációt tartalmaz. Ez a tulajdonság segít fenntartani a hővédelem működését a tervezett értékeken belül akkor is, ha a beépítési környezet hőmérséklete változik.

Az ABB által megadott általános nyitott üzemi hőmérséklet-tartomány -25 és +70 °C között van, míg a hőkompenzált tartomány -25 és +55 °C közé esik.

Szabadkioldó mechanizmus

Az MS116 szabadkioldó mechanizmussal rendelkezik. Ez azt jelenti, hogy a védelmi állapot a készüléket a kar helyzetétől vagy a kézi működtetéstől függetlenül nyitja le.

Ez a tulajdonság megakadályozza, hogy a motorvédő kapcsolót erővel zárva tartsák, amikor a készülék olyan állapotot érzékel, amely kioldást igényel.

Forgókar ON/OFF jelzéssel

A készülék elülső forgókarral rendelkezik, amely lehetővé teszi a be- és kikapcsolást kézi működtetéssel. A kapcsoló állása az ON és OFF jelölésekkel egyértelműen látható.

A motor kézi kapcsolása mellett az MS116 leválasztó funkciót is integrál, amely lehetővé teszi az áramkör leválasztását az ABB által meghatározott feltételek és követelmények szerint.

Akár 690 V üzemi feszültség

A főáramkör akár 690 V AC névleges üzemi feszültségre van kialakítva 50/60 Hz-en. A névleges szigetelési feszültség szintén 690 V, míg a névleges impulzusállósági feszültség Uimp 6 kV.

Ezek a jellemzők lehetővé teszik a motorvédő kapcsoló használatát különböző kisfeszültségű ipari hálózatokban, az adott telepítés feszültségéhez tartozó megszakítóképességi és egyéb paraméterek betartása mellett.

Kompakt, 45 mm-es kivitel

Az MS116 sorozat egyik jellemzője a kompakt, 45 mm-es szélesség. Ez megkönnyíti több készülék beépítését a villamos szekrényekbe, és csökkenti a motorvédelemhez szükséges helyet.

A motorvédő kapcsoló fő méretei körülbelül a következők:

• Szélesség: 45 mm.
• Magasság: 90 mm.
• Megközelítő mélység: 80,1 mm, bizonyos csatlakozási méretek nélkül.
• Tömeg: körülbelül 0,265 kg.

Szerelés DIN-sínre

Az ABB MS116-1.6 TH35 DIN-sínre történő szerelésre készült az IEC 60715 szerint. Kompatibilis a TH35-7,5 és TH35-15 sínekkel, amelyek gyakoriak az ipari és automatizálási villamos szekrényekben.

Moduláris kialakítása lehetővé teszi az ABB kontaktorokkal és a motorvédelem és vezérlés különböző tartozékaival való kombinálást.

Csavaros sorkapcsok

Ez a cikkszám csavaros sorkapcsokat használ a főáramkörhöz. Az MS116 akár 16 A-ig terjedő változataihoz az ABB merev és sodrott vezetékekhez legfeljebb 4 mm² keresztmetszetű csatlakozást ad meg, valamint a használt kialakítástól függően érvéghüvellyel ellátott hajlékony vezetékeket is.

A főkapcsok megadott meghúzási nyomatéka 0,8–1,2 Nm, az ajánlott csupaszítási hossz pedig 9 mm.

Védettségi fokozat

A motorvédő kapcsoló háza IP20 védettségű, míg a főkapcsok az ABB adatlapja szerint IP10 védettségűek. A készüléket olyan szekrényekbe, burkolatokba és villamos rendszerekbe való beépítésre tervezték, amelyek az alkalmazáshoz szükséges kiegészítő védelmi szintet biztosítják.

Kompatibilitás ABB kontaktorokkal és tartozékokkal

Az MS116 az ABB motorvédelmi és kapcsolási moduláris rendszerének része. Kombinálható kontaktorokkal, segédblokkokkal, jelzőérintkezőkkel, feszültségmentesítő tekercsekkel, kioldókkal és a sorozat egyéb kompatibilis tartozékaival.

Ez a modularitás megkönnyíti a közvetlen indítók és más, az adott telepítés igényeihez igazított motorvezérlési konfigurációk kialakítását.

Az ABB MS116-1.6 alkalmazásai

• Háromfázisú motorok védelme.
• Ipari villamos szekrények.
• Kis teljesítményű szivattyúk.
• Ventilátorok és elszívók.
• Az áramtartományába illeszkedő kompresszorok.
• Gépek és automatizálási berendezések.
• Klímatechnikai rendszerek.
• Motorvezérlő rendszerek.
• Kontaktorral kombinált közvetlen indítók.

Az ABB MS116-1.6 műszaki adatai

• Gyártó: ABB.
• Sorozat: MS116.
• Cikkszám: 1SAM250000R1006.
• Modell: MS116-1.6.
• Típus: kézi motorvédelmi kapcsoló.
• Pólusok: 3.
• Védett pólusok: 3.
• Névleges üzemi áram: 1,6 A.
• Hőkioldó beállítási tartomány: 1-1,6 A.
• Kioldási osztály: 10A.
• Azonnali kioldás Ii: 20 A.
• AC-3 teljesítmény 400 V-on: 0,55 kW.
• Névleges üzemi feszültség: 690 V AC.
• Névleges szigetelési feszültség Ui: 690 V.
• Névleges impulzusállósági feszültség Uimp: 6 kV.
• Frekvencia: 50/60 Hz.
• Ics 230/400/440 V-on: 50 kA.
• Ics 500/690 V-on: 30 kA.
• Icu 230/400/440/500/690 V-on: 100 kA.
• Hővédelem: igen.
• Mágneses védelem: igen.
• Fázishibára érzékeny: igen.
• Hőkompenzáció: -25 és +55 °C között.
• Nyitott üzemi hőmérséklet: -25 és +70 °C között.
• Tárolási hőmérséklet: -50 és +80 °C között.
• Maximális üzemi magasság: 2.000 m.
• Ház védettsége: IP20.
• Kapcsok védettsége: IP10.
• Működtetés típusa: forgókar.
• Állásjelzés: ON/OFF.
• Sorkapocs típusa: csavaros.
• Szerelés: TH35 DIN-sín.
• Szélesség: 45 mm.
• Magasság: 90 mm.
• Fő mélység: körülbelül 80,1 mm.
• Tömeg: körülbelül 0,265 kg.
• Szabványok: IEC/EN 60947-1, IEC/EN 60947-2 és IEC/EN 60947-4-1.

Kompakt védelem legfeljebb 1,6 A-es motorokhoz

A ABB MS116-1.6 egyetlen készülékben egyesíti az állítható hővédelmet, a mágneses kioldást, a fázishiba-érzékenységet, a leválasztást és a kézi kapcsolást. 1 és 1,6 A közötti tartománya lehetővé teszi a motor névleges áramához igazított védelmet, míg a 10A osztály és a magas megszakítóképesség kifejezetten kisfeszültségű motorvédelemre tervezett megoldást biztosít.

Mindössze 45 mm-es szélességével és DIN-sínes szerelésével könnyen beépíthető automatizálási szekrényekbe, és ABB kontaktorokkal, valamint tartozékokkal kombinálva teljes indító- és védelmi rendszerek alakíthatók ki. A kiválasztást és beállítást a motor névleges árama, a hálózati feszültség és a telepítés valós elektromos körülményei szerint kell elvégezni.
