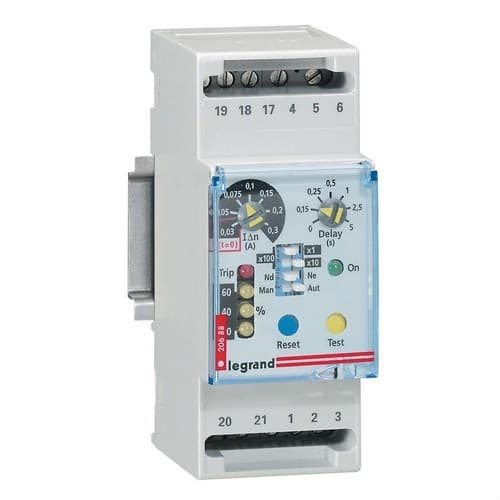

Kétmodulos áram-védőkapcsoló

A Legrand 026088 differenciálrelé egy állítható moduláris készülék, amelyet földzárlati szivárgóáramok érzékelésére és egy kompatibilis automata megszakító vagy teljesítménym megszakító lekapcsolásának vezérlésére terveztek. Egy toroid transzformátorral és áramemissziós vagy minimális feszültségű kioldótekercsel együtt használva lehetővé teszi a differenciálvédelem beépítését Legrand DPX³ vagy DPX³-I megszakítókkal felszerelt berendezésekbe.

Rendelkezik állítható differenciálérzékenységgel, szabályozható kioldási késleltetéssel, több LED-es jelzéssel és segédérintkezővel. 230/240 volt váltakozó áramról táplálható, 50 vagy 60 hertzen működik, és mindössze 2 modult foglal el DIN-sínen.

Állítható differenciálrelé Legrand DPX³ megszakítókhoz

A 026088 cikkszámot folyamatosan felügyeli az esetleges földzárlati hibaaramokat az elektromos berendezésekben. A relé a vezetők köré szerelt külső toroid transzformátortól érkező jelet fogadja, és összehasonlítja a mért maradékáramot a kiválasztott érzékenységi értékkel.

Amikor a szivárgóáram eléri a beállított küszöböt, és teljesülnek a megadott időzítési feltételek, a relé kioldási parancsot küld a megszakítóhoz kapcsolt tekercsnek, amely a kör nyitását idézi elő.

Differenciálvédelem relével és toroid transzformátorral

A Legrand 026088 nem önálló differenciálvédelmi kapcsoló. A védelmi funkció ellátásához együtt kell működnie egy kompatibilis toroid transzformátorral és egy áramemissziós vagy minimális feszültségű kioldótekercsel, amely az automata megszakítóban vagy a megfelelő megszakítóban van felszerelve.

Ez az architektúra lehetővé teszi a differenciálvédelem hozzáadását teljesítménym megszakítókhoz, és a működési paraméterek az adott berendezés igényeihez igazíthatók.

Állítható differenciálérzékenység

A relé egyik fő előnye a kioldási differenciáláram beállításának lehetősége. A rendelkezésre álló tartomány a kapcsolt toroid transzformátortól függ.

A kisebb átmérőjű, kompatibilis toroidokkal a Legrand 0,03 amper és 30 amper közötti érzékenységi értékeket kínál, különböző köztes szabályozási lépésekkel.

A rendelkezésre álló értékek között szerepel a 0,03; 0,05; 0,075; 0,1; 0,15; 0,2; 0,3; 0,5; 0,75; 1; 1,5; 2; 3; 5; 7,5; 10; 15; 20 és 30 amper, a használt toroidtól függően.

Állítható kioldási késleltetés akár 5 másodpercig

A Legrand 026088 lehetővé teszi a működési késleltetés beállítását is. A választható idők:

• 0 másodperc.
• 0,15 másodperc.
• 0,25 másodperc.
• 0,5 másodperc.
• 1 másodperc.
• 2,5 másodperc.
• 5 másodperc.

Ez a szabályozás lehetővé teszi a védelem válaszának testreszabását, és megkönnyíti a különböző szintek közötti koordinációt olyan elektromos rendszerekben, ahol eltérő működési idők szükségesek.

A típusú differenciálrelé

A Legrand ezt a cikkszámot A típusú differenciálreléként azonosítja. Ez a védelmi típus szinuszos váltakozó differenciáláramok és pulzáló egyenáramok érzékelésére alkalmas az osztályra előírt feltételek között.

Az érzékenységi érték, az időzítés és a toroid kiválasztását az áramkör jellemzői és a berendezésre vonatkozó védelmi követelmények szerint kell elvégezni.

LED jelzők a szivárgóáram felügyeletéhez

A relé előlapján több LED jelző található, amelyek megkönnyítik a védelem állapotának vizuális ellenőrzését.

• 1 zöld LED: jelzi, hogy a relé tápfeszültséget kap.
• 3 sárga LED: a szigetelési hibaaram 20, 40 és 60 százalékának megfelelő szinteket jelzik a beállított küszöbhöz képest.
• 1 folyamatos piros LED: jelzi, hogy az előírt hibaaram-értéket elérte vagy meghaladta.
• 1 villogó piros LED: a toroid transzformátor és a relé közötti kapcsolat megszakadását vagy folytonossági hibáját jelzi.

Ez a jelzés lehetővé teszi a szivárgóáram alakulásának gyors ellenőrzését, és segíti bizonyos csatlakozási hibák azonosítását.

A szigetelési szint fokozatos ellenőrzése

A három sárga jelzőfény lépcsőzetesen mutatja a hibaaram szintjét a kiválasztott küszöbhöz viszonyítva. A 20, 40 és 60 százalékos szintek előzetes információt adnak, mielőtt a relé működéséhez beállított áramértéket elérné a rendszer.

Ez a jelzés különösen hasznos lehet karbantartási és diagnosztikai műveletek során, mivel lehetővé teszi a maradékáram növekedésének megfigyelését a kioldás előtt.

Beépített segédérintkező

A Legrand 026088 egy segédérintkezőt is tartalmaz, amely az installáció vezérlő- vagy jelzőrendszerében használható.

Ennek az érintkezőnek az integrálása megkönnyíti a relé állapotának felügyeletét elosztószekrényekben és kompatibilis felügyeleti rendszerekben.

Lezárható előlapi fedél

A készülék felnyitható és plombálható előlapi fedéllel rendelkezik. Ez a burkolat védi a beállítóelemeket, és korlátozza a konfigurált paraméterek véletlen vagy jogosulatlan módosítását.

Ez a tulajdonság különösen hasznos professzionális berendezésekben, ahol fontos a beállított érzékenység és időzítés megőrzése az üzembe helyezés után.

Kompatibilis Legrand toroid transzformátorokkal

A relét a 026088-as cikkszámhoz megadott kompatibilis Legrand toroidokkal együtt kell használni. A gyártó aktuális dokumentációja különböző átmérőket tartalmaz, hogy különböző kábelkeresztmetszetekhez és telepítési méretekhez igazodjon.

A kiválasztott toroid átmérő befolyásolja a rendelkezésre álló minimális differenciálérzékenységi tartományt, ezért azt a relével együtt kell kiválasztani az áramkör elektromos és fizikai jellemzői alapján.

Moduláris szerelés DIN-sínre

A relét közvetlenül DIN-sínre tervezték szerelni az elosztószekrényekben. 2 modul szélességet foglal el, így könnyen beépíthető más vezérlő- és védelmi eszközök mellé.

Moduláris formátuma lehetővé teszi az érzékelési és beállítási funkciók koncentrálását a szekrényben, míg a toroid transzformátor a felügyelendő vezetők köré kerül felszerelésre.

230/240 voltos tápellátás

A Legrand 026088 230/240 volt váltakozó áramú tápfeszültséggel és 50 vagy 60 hertzes frekvenciával működik.

A zöld előlapi LED vizuálisan ellenőrizhetővé teszi, hogy a relé megfelelően táplált és készen áll a differenciálfelügyeletre.

Alkalmazás DPX³ és DPX³-I megszakítókkal

A Legrand ezt a cikkszámot olyan differenciálvédelem biztosítására írja elő, amikor kioldótekercsel felszerelt DPX³ automata megszakítókkal vagy kompatibilis DPX³-I megszakítókkal együtt használják.

Amikor a relé a kiválasztott szintnél nagyobb hibaaramot érzékel, a megfelelő parancsot továbbítja a kapcsolt tekercsnek, hogy a lekapcsoló eszköz nyisson.

A Legrand 026088 műszaki jellemzői

• Márka: Legrand.
• Cikkszám: 026088.
• EAN: 3245060260880.
• Terméktípus: állítható moduláris differenciálrelé.
• Differenciálvédelmi típus: A típus.
• Alkalmazás: differenciálvédelem kompatibilis DPX³ és DPX³-I megszakítókhoz.
• Működés: külső toroid transzformátoros érzékelés.
• Differenciálérzékenység: a kapcsolt toroidtól függően állítható.
• Minimális elérhető érzékenység: 0,03 amper kompatibilis toroidokkal.
• Maximális elérhető érzékenység: 30 amper.
• Állítható időzítés: 0; 0,15; 0,25; 0,5; 1; 2,5 és 5 másodperc.
• Tápfeszültség: 230/240 volt váltakozó áram.
• Frekvencia: 50 vagy 60 hertz.
• Tápellátás jelzője: zöld LED.
• Szivárgási szint jelzők: 3 sárga LED 20, 40 és 60 százaléknál.
• Hiba jelző: piros LED.
• Toroid és relé közötti megszakadás érzékelése: igen, villogó piros LED-del.
• Segédérintkező: tartozék.
• Előlapi fedél: felnyitható és plombálható.
• Szerelés: DIN-sín.
• Modulok száma: 2.
• Toroid transzformátort igényel: igen.
• Kompatibilis kioldótekercset igényel: igen.

Állítható differenciálvédelem teljesítményelosztó szekrényekhez

A Legrand 026088 differenciálrelé lehetővé teszi az állítható differenciálvédelem beépítését kompatibilis teljesítménym megszakítókkal rendelkező berendezésekbe, szabályozva mind a érzékenységet, mind a működési időt.

2 modul széles kialakítása, LED jelzői, segédérintkezője, plombálható fedele és a különböző toroid transzformátorokkal való kompatibilitása megkönnyíti a beépítését olyan elosztószekrényekbe, ahol a szivárgóáramok felügyelete és a kioldás az adott berendezés jellemzőihez igazítandó.
