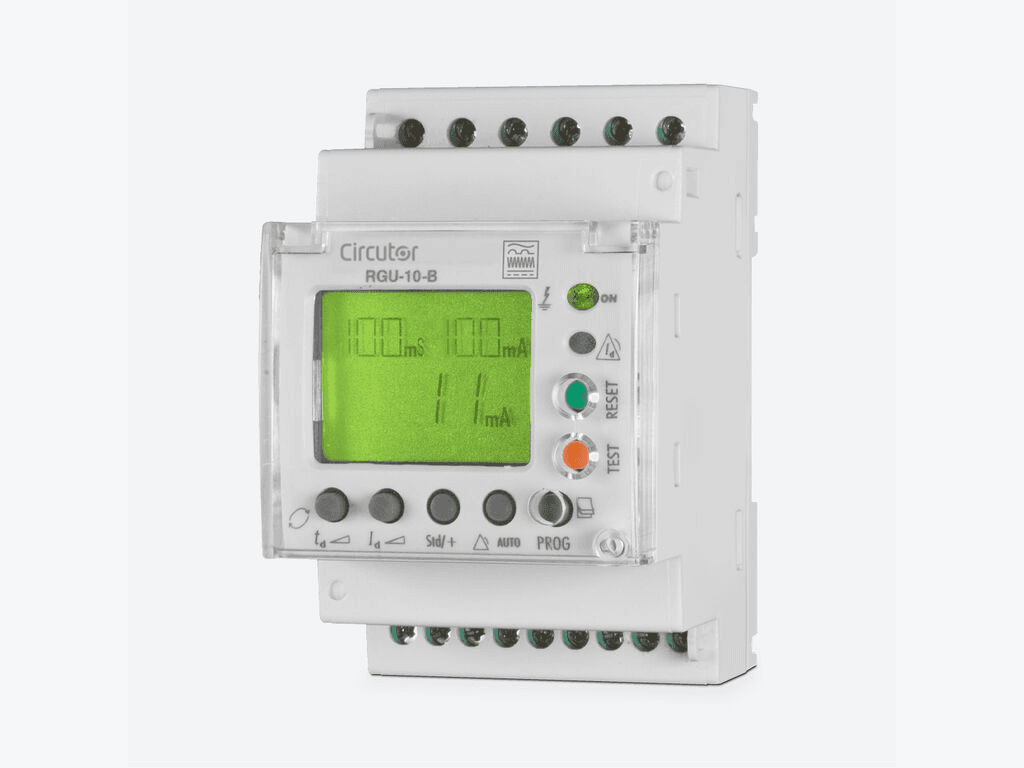

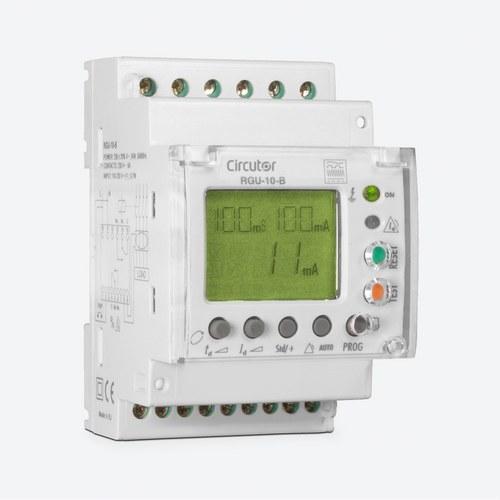

B típusú áram-védőkapcsoló Circutor RGU-10B

A Circutor RGU-10B típusú B differenciál relé, P11951 cikkszámmal, egy fejlett eszköz a differenciál áram intenzitásának védelmére és monitorozására. Ez a relé olyan elektromos rendszerekhez készült, ahol szükséges az AC, DC vagy vegyes differenciál áramok érzékelése, így elengedhetetlen eszköz a bonyolult elektromos telepítések biztonságának és megbízhatóságának garantálásához. Ideális érzékeny berendezések és rendszerek védelmére, mint például frekvenciaváltók, szünetmentes tápegységek (UPS), napelemes rendszerek és motorvezérlő rendszerek.

Fejlett B típusú differenciál védelem:
Az RGU-10B az IEC 60755 szabvány szerinti B típusú relék követelményei alapján készült, vagyis képes váltakozó áramú (AC), egyenáramú (DC) vagy akár vegyes differenciál áramok érzékelésére is. Ez a képesség különösen hasznos olyan alkalmazásokban, ahol a szivárgó áramok különböző tulajdonságúak lehetnek, például frekvenciaváltós rendszerekben vagy napelemes telepítéseknél, ahol a maradék áramok nem kizárólag váltakozóak.

Kompatibilitás WGC-TB védelmi transzformátorokkal:
Az RGU-10B WGC-TB sorozatú differenciál transzformátoron keresztül csatlakozik, amely lehetővé teszi a szivárgó áram pontos mérését egy- vagy háromfázisú rendszerekben. Ez a tulajdonság biztosítja, hogy az eszköz könnyen alkalmazkodjon a különböző hálózati konfigurációkhoz, így széles körű elektromos alkalmazásokban használható. A relé 0,1 A és 3 A között állítható érzékenységgel képes mérni a differenciál áramokat, ami rugalmasságot biztosít a védelem szintjének az adott telepítés igényeihez igazításához.

LCD kijelzőn keresztüli megjelenítés és vezérlés:

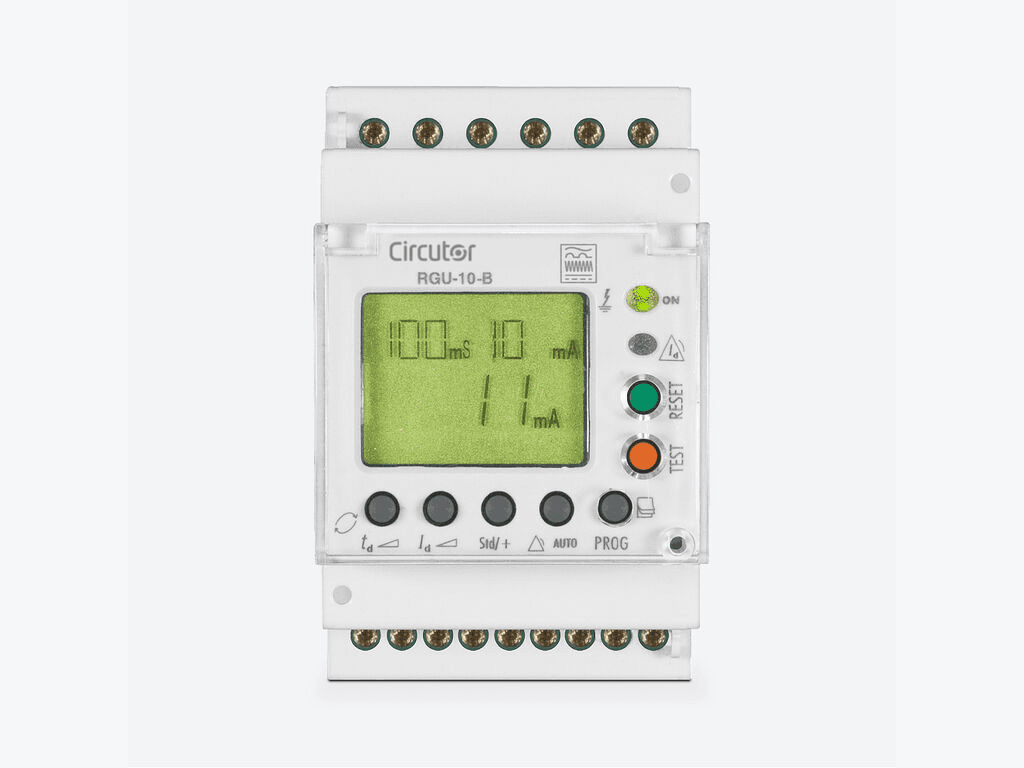

Az RGU-10B háttérvilágításos LCD kijelzővel van felszerelve, amely tiszta képet ad az üzemelési paraméterekről és a differenciál védelmi rendszer állapotáról. A kijelző kulcsfontosságú információkat mutat, mint például az azonnali szivárgó áram, a védelem kioldási értéke és a riasztási állapotok. Kioldás esetén a kijelző pirosra vált, azonnali vizuális jelzést adva arról, hogy szivárgás történt, amely beavatkozást igényel.

Ezenkívül az eszköz két LED-del rendelkezik, amelyek a rendszer állapotát jelzik, és könnyen konfigurálható a vezérlőpanelen keresztül, lehetővé téve olyan paraméterek beállítását, mint a kioldási érzékenység és a késleltetési idő.

Programozható relé kimenetek és előriasztás:
Az RGU-10B két programozható relé kimenettel rendelkezik, egy fő és egy előriasztás céljára, így a felhasználók beállíthatják a relét, hogy végleges kioldás előtt jelezzen, korai figyelmeztetést adva a lehetséges problémákra. Az előriasztás funkció különösen hasznos megelőző karbantartásokhoz, elkerülve a váratlan hibákat és biztosítva a folyamatos elektromos ellátást.

A fő relé kimenet használható kontaktor vezérlésére vagy automatikus megszakító kioldó rendszer aktiválására, teljes körű védelmet nyújtva a telepítésnek. Emellett a relé távvezérlő bemenettel is rendelkezik, amely lehetővé teszi a távoli kioldást és visszaállítást, javítva a vezérlési és automatizálási lehetőségeket kritikus rendszerekben.

Sokoldalú alkalmazások:
Az RGU-10B ideális szünetmentes tápegységekhez (UPS), frekvenciaváltókhoz, napelemes rendszerekhez és motorvezérléshez, ahol a szivárgó áramok összetettek és változékonyak lehetnek. Az AC és DC szivárgó áramok érzékelésének képessége révén ez a differenciál relé tökéletes olyan telepítésekhez, amelyek különböző energiaforrásokkal működnek, például napenergia és hagyományos elektromos hálózat kombinációjával.

Kiemelt műszaki jellemzők:

• Tápfeszültség: 230 V AC ± 20%, 6 VA fogyasztással, alkalmas szabványos telepítésekhez.
• Kioldási érzékenység (IΔn): 0,1 A és 3 A között állítható, lehetővé téve a védelem pontos igazítását minden telepítéshez.
• Késleltetési idő (tΔ): 0,1 és 10 másodperc között állítható, gyors vagy szelektív védelemhez az igények szerint.
• Relé kimenetek kapacitása: A relé kimenetek akár 250 V AC és 10 A terhelést is elbírnak, 2500 VA kapcsolási teljesítménnyel, így a relé számos védelmi és leválasztó eszköz vezérlésére alkalmas.

Egyszerű telepítés és tartósság:
Az RGU-10B DIN sínre szerelhető, kompakt mérete 52,5 x 85 x 67,9 mm, ami megkönnyíti a meglévő elosztószekrényekbe való integrálást. Robusztus kialakítása IP20 védettséget biztosít a csatlakozóknál és IP41-et az előlapon, garantálva a tartósságot ellenőrzött környezetben.

Szabványok és biztonság:
Ez a relé megfelel a nemzetközi IEC 60947-2 (M), IEC 62020 és IEC 60755 szabványoknak, biztosítva a legmagasabb szintű biztonságot és megbízhatóságot a differenciál védelemben. Kialakítása biztonságos működést garantál 2000 méteres tengerszint feletti magasságig, így széles körű ipari és kereskedelmi alkalmazásokhoz alkalmas.

A Circutor RGU-10B típusú B differenciál relé fejlett megoldás a komplex elektromos rendszerek differenciál védelmére. Képes AC és DC szivárgó áramok érzékelésére, előriasztási és programozható kimeneti funkcióival pedig ideális választás kritikus telepítésekhez, ahol megbízható és rugalmas védelemre van szükség.
