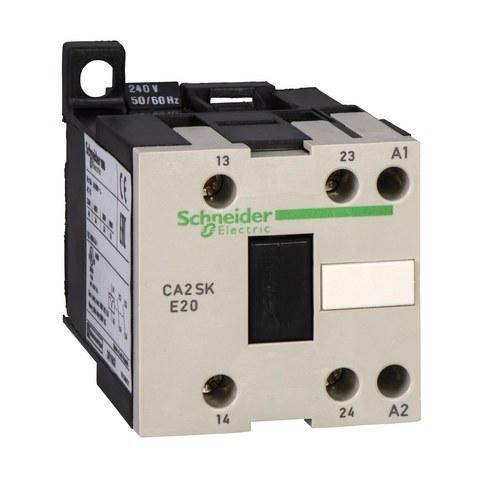

CA2-SKE váltóérintkezős kontaktor 2 NO + 0 NC, 10 A, 220 V AC

A CA2-SKE 2 NO kontaktor a Schneider Electric-től a TeSys termékcsaládhoz tartozik, amely magas minőségéről és megbízhatóságáról ismert az áramkörök vezérlésében. Ez a kontaktor ideális vezérlőáramkörök alkalmazásaihoz, különösen az AC-15 és DC-13 felhasználási kategóriákban, amelyek gyakran elektromágneses terhelések, például kontaktorok és szolenoidok kapcsolására szolgálnak gépvezérlő és automatizálási rendszerekben.

Ez a modell 2 normálisan nyitott (NO) érintkezővel van felszerelve, így számos vezérlési alkalmazásban használható, ahol váltó- vagy egyenáramú áramkörök kapcsolása szükséges. 55 °C környezeti hőmérsékleten akár 10 A hagyományos termikus áramot is képes kezelni, így a CA2-SKE terhelés alatt is megőrzi működési hatékonyságát. A további védelem érdekében 10 A-es gL típusú biztosítók alkalmazása javasolt a VDE 0660 és IEC 60947 szabványoknak megfelelően, amely megfelelő védelmet nyújt túlterhelés és rövidzárlat ellen.

A CA2-SKE akár 690 V AC névleges üzemi feszültséggel, maximum 400 Hz frekvencián is kompatibilis, így sokoldalú választás különféle villamos berendezésekhez. Vezérlőáramköre 220 V AC feszültségen, 50/60 Hz-en működik, ami megkönnyíti a szabványos villamos vezérlőrendszerekbe való integrációt világszerte.

A kontaktor kompakt kialakítású, 58 mm magas, 45 mm széles és 68 mm mély, súlya mindössze 0,132 kg, így szűk helyeken is könnyen telepíthető a teljesítmény csökkenése nélkül. A készülék DIN sínre vagy lemezre is szerelhető, ami nagy rugalmasságot biztosít elosztószekrényekben vagy vezérlőpanelekben való alkalmazáskor.

A CA2-SKE kontaktor egyik kiemelkedő tulajdonsága a magas élettartam. Akár 10 millió mechanikai ciklus élettartammal hosszú távú, karbantartásmentes működést biztosít. Emellett akár 1200 ciklus/óra működési tartománnyal rendelkezik, így ideális ismétlődő vagy nagy gyakoriságú kapcsolási alkalmazásokhoz.

A kontaktor energiahatékonysága is kiemelkedő. Bekapcsolási fogyasztása 23 VA 20 °C-on, míg üzemi fogyasztása mindössze 4,9 VA, ami hozzájárul a hosszú távú költséghatékony üzemeltetéshez. A készülék hőleadása mindössze 1,5 W, ami segít az optimális üzemi hőmérséklet fenntartásában és meghosszabbítja az élettartamot.

Műszaki adatok

• Érintkezők száma: 2 NO (normálisan nyitott).
• Hagyományos termikus áram (Ith): 10 A 55 °C-on.
• Névleges üzemi feszültség (Ue): ≤ 690 V AC, 50/60 Hz.
• Vezérlőfeszültség (Uc): 220 V AC, 50/60 Hz.
• Szerelés: DIN sínre vagy lemezre.
• Csatlakozás: Csavaros sorkapcsok, merev vezetékhez 1,5–6 mm², hajlékonyhoz 0,35–6 mm².
• Mechanikai élettartam: 10 millió ciklus.
• Működési tartomány: Akár 1200 ciklus/óra.
• Bekapcsolási fogyasztás: 23 VA.
• Üzemi fogyasztás: 4,9 VA.
• Méretek: 58 mm magas, 45 mm széles, 68 mm mély.
• Súly: 0,132 kg.

A CA2-SKE kiváló hő- és mechanikai ellenállással is rendelkezik. A készülék sorkapcsai különféle vezetékekhez lettek tervezve: merev vezetékhez 1,5–6 mm², hajlékonyhoz 0,35–6 mm². Egy kapocsba akár két vezeték is beköthető, ami nagyobb rugalmasságot biztosít a telepítés és az áramkörök szervezése során.

A válaszidőt tekintve a kontaktor 6–8 ms alatt nyitja a NO érintkezőket a tekercs kikapcsolása után, és 7–14 ms alatt zárja azokat bekapcsoláskor, így gyors és hatékony megoldást kínál valós idejű áramkörkapcsolásokhoz.

Fő előnyök

• Magas élettartam: Akár 10 millió mechanikai ciklus, hosszú élettartam.
• Rugalmas szerelés: DIN sínre és lemezre is szerelhető, így könnyen integrálható különböző villamos berendezésekbe.
• Alacsony energiafogyasztás: Kis bekapcsolási és üzemi fogyasztás, hosszú távú energiahatékonyság.
