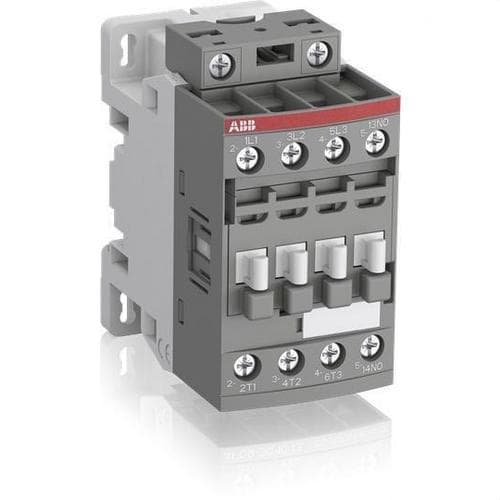

AF16-30-10 3P kontaktor BOB 24-60V AC 20-60V DC

ABB AF16-30-10-11 kontaktor, hivatkozási szám: 1SBL177001R1110, egy hárompólusú, AF sorozatú kontaktor, amelyet háromfázisú motorok és egyéb elektromos terhelések vezérlésére terveztek ipari létesítményekben, elektromos elosztószekrényekben, automatizálási és kapcsolástechnikai rendszerekben. 3 normálisan nyitott főérintkezővel, egy beépített 1NA segédérintkezővel és olyan elektronikus tekercsel rendelkezik, amely váltakozó és egyenárammal is működik.

Ez a modell 24–60 V AC 50/60 Hz-en és 20–60 V DC vezérlőfeszültséget fogad. Az elektronikus tekercsinterfésznek köszönhetően a kontaktor széles vezérlőfeszültség-tartományban működik, megkönnyítve a különböző vezérlőfeszültségű rendszerekbe való integrálást, és nagyobb tűrést biztosítva a tápfeszültség-ingadozásokkal szemben.

Az ABB AF16-30-10 kontaktor fő jellemzői

• Márka: ABB.
• Sorozat: AF.
• Modell: AF16-30-10-11.
• Hivatkozási szám: 1SBL177001R1110.
• Főpólusok száma: 3.
• Főérintkezők: 3 normálisan nyitott (3NA).
• Beépített segédérintkező: 1 normálisan nyitott (1NA).
• AC-3 névleges áram: 18 A 380-440 V-on.
• AC-3 motorteljesítmény: 7,5 kW 380/400 V-on.
• AC-1 névleges áram: akár 30 A 690 V-on és 40/60 °C-on.
• Tekercs vezérlőfeszültsége: 24-60 V AC 50/60 Hz-en és 20-60 V DC.
• Főáramkör névleges feszültsége: akár 690 V.
• Tekercs típusa: széles tartományú elektronikus AC/DC.
• Túlfeszültség-védelem: beépített.
• Csatlakozás típusa: csavaros kapcsok.
• Kapcsok védettségi foka: IP20.

Kontaktor 7,5 kW-ig terjedő motorokhoz 400 V-on

Az ABB AF16-30-10 különösen alkalmas háromfázisú motorok kapcsolására. AC-3 használati kategóriában 18 A üzemi áramot 380/400 V-on, valamint akár 7,5 kW motorteljesítményt 400 V-on is kezel. 415 és 440 V-on az ABB által megadott értékek szerint akár 9 kW-os motorokkal is használható.

AC-1 kategóriában, amely nem induktív vagy enyhén induktív terhelésekre vonatkozik, 30 A névleges áramot ér el 690 V-on, akár 60 °C környezeti hőmérséklet mellett. Ezek a teljesítményjellemzők lehetővé teszik motorok kapcsolására, valamint különböző elektromos terhelésekhez való használatát vezérlő- és elosztószekrényekben.

Elektronikus tekercs AC-hoz és DC-hez

Az ABB AF sorozat egyik fő jellemzője az elektronikusan vezérelt tekercs. Ebben a változatban, amelyet a -11 utótag jelöl, a tekercs 24–60 V AC 50/60 Hz-en és 20–60 V DC feszültséget fogad.

A széles működési tartomány lehetővé teszi, hogy ugyanazt a kontaktort különböző vezérlőfeszültségekkel használják a tekercs cseréje nélkül. Ez a technológia a vezérlőfeszültség ingadozásai esetén is megbízható működést biztosít, különösen előnyös automatizálási rendszerekben és olyan gépekben, ahol a tápellátás stabilitása változhat.

Beépített túlfeszültség-védelem

Az AF16-30-10 gyárilag túlfeszültség-védelemmel rendelkezik a tekercskörben. Ennek köszönhetően az ABB számos alkalmazásban szükségtelenné teszi a kontaktorhoz külön felszerelendő túlfeszültség-levezető használatát, egyszerűsítve az elektromos szekrény vezetékezését és csökkentve a szükséges alkatrészek számát.

Ez a tulajdonság különösen hasznos olyan vezérlőkörökben, ahol az ismétlődő kapcsolások induktív terhelések ki- és bekapcsolásakor elektromos zavarokat okozhatnak.

Beépített 1NA segédérintkező

A három főérintkező mellett a kontaktor egy beépített, normálisan nyitott segédérintkezővel is rendelkezik. Ez az érintkező használható jelzésre, reteszelésre, a kontaktor állapotának visszajelzésére vagy a vezérlőkör más elemeivel való integrációra.

Az AF sorozat további, elölről vagy oldalról felszerelhető segédblokkokat is támogat, lehetővé téve a rendszer konfigurációjának bővítését, ha az alkalmazás több segédérintkezőt igényel.

Üzemi áramok és teljesítmények

• AC-3 220/230/240 V-on: 18 A, akár 4 kW.
• AC-3 380/400 V-on: 18 A, akár 7,5 kW.
• AC-3 415 V-on: 18 A, akár 9 kW.
• AC-3 440 V-on: 18 A, akár 9 kW.
• AC-3 500 V-on: 15 A, akár 9 kW.
• AC-3 690 V-on: 10,5 A, akár 9 kW.
• AC-1 690 V-on és 40 °C-on: 30 A.
• AC-1 690 V-on és 60 °C-on: 30 A.
• AC-1 690 V-on és 70 °C-on: 26 A.

Csavaros kapcsos csatlakozás

Az ABB AF16-30-10 csavaros kapcsokat használ mind a főáramkörben, mind a segéd- és vezérlőkörökben. A főáramkör akár 6 mm² keresztmetszetű merev vezetékeket is fogad, valamint a kapocstípustól függően különböző hajlékony vezető-kialakításokat is támogat.

A fő-, segéd- és tekercskapcsok IP20 védettségi fokkal rendelkeznek az IEC 60529 szerint, hozzájárulva a véletlen érintés elleni védelemhez az üzemszerű használat során, elektromos szekrényekben és burkolatokban.

Nagy kapcsolási gyakoriság

A kontaktor olyan alkalmazásokhoz készült, amelyek gyakori működtetést igényelnek. Az ABB legfeljebb 1 200 elektromos kapcsolási ciklust óránként AC-3 kategóriában, valamint legfeljebb 3 600 mechanikai kapcsolási ciklust óránként ad meg, a gyártó által meghatározott használati feltételeken belül.

Az ABB AF16-30-10-11 műszaki adatai

• Gyártó: ABB.
• Termékcsalád: AF kontaktorok.
• Gyártói hivatkozási szám: 1SBL177001R1110.
• Megnevezés: AF16-30-10-11.
• Pólusok: 3.
• NA főérintkezők: 3.
• NC főérintkezők: 0.
• NA segédérintkezők: 1.
• NC segédérintkezők: 0.
• AC tekercsfeszültség: 24-60 V, 50/60 Hz.
• DC tekercsfeszültség: 20-60 V.
• AC-3 üzemi áram 400 V-on: 18 A.
• AC-3 teljesítmény 400 V-on: 7,5 kW.
• AC-1 üzemi áram: 30 A 690 V-on és 40/60 °C-on.
• Főáramkör névleges üzemi feszültsége: 690 V.
• Névleges szigetelési feszültség: 690 V az IEC 60947-4-1 szerint.
• Impulzusálló feszültség: 6 kV.
• Főáramkör frekvenciája: 50/60 Hz.
• Kapocsvédelem: IP20.
• Kapocstípus: csavaros.
• Maximális üzemi magasság: 3 000 m.
• Környezeti hőmérséklet hőrelé nélkül: -40 és +70 °C között.
• Tárolási hőmérséklet: -60 és +80 °C között.
• Méretek: 86 x 45 x 77 mm (magasság x szélesség x mélység).
• Nettó tömeg: 0,27 kg.
• EAN: 3471523110618.

Szabványok és kompatibilitás

Az ABB AF16-30-10 kontaktor többek között megfelel az IEC/EN 60947-1 és IEC/EN 60947-4-1 szabványoknak, továbbá rendelkezik UL 508 és CSA C22.2 Nº 14 szerinti jóváhagyásokkal. A termék az ABB által megadott RoHS követelményeknek is megfelel.

Elektromos jellemzői, széles tartományú elektronikus tekercse és kompakt kialakítása révén az ABB AF16-30-10-11 kontaktor megfelelő megoldás elektromos szekrényekhez, motorvezérléshez, gépekhez, ipari automatizáláshoz, szellőztető rendszerekhez, szivattyúkhoz és más olyan alkalmazásokhoz, amelyek 18 A-ig terjedő háromfázisú kapcsolást igényelnek AC-3 kategóriában.

Fontos: az ABB jelzi, hogy az AF..-30-..-11 változat nem közvetlen PLC-kimenetről történő vezérlésre készült. Az ilyen alkalmazásokhoz ellenőrizni kell a vezérlőrendszer kompatibilitását, és a gyártó specifikációi alapján a megfelelő változatot kell kiválasztani.
