40A 4Z 230V-os kontaktor

A Legrand CX³ 412553 kontaktor egy moduláris készülék, amelyet nagy teljesítményű elektromos terhelések vezérlésére terveztek. 4 pólussal és 4 normálisan nyitott érintkezővel rendelkezik, névleges árama 40 amper, vezérlőtekercse pedig 230 volt váltakozó áramú.

DIN-sínre, elektromos elosztószekrényekbe történő szerelésre tervezték, és vezérlőjel segítségével olyan terhelések kapcsolására alkalmas, mint a fűtési rendszerek, világítási áramkörök és szivattyúk. Moduláris kialakítása és előlapi kézi működtetése megkönnyíti a beépítést, valamint az ellenőrzési és karbantartási műveleteket.

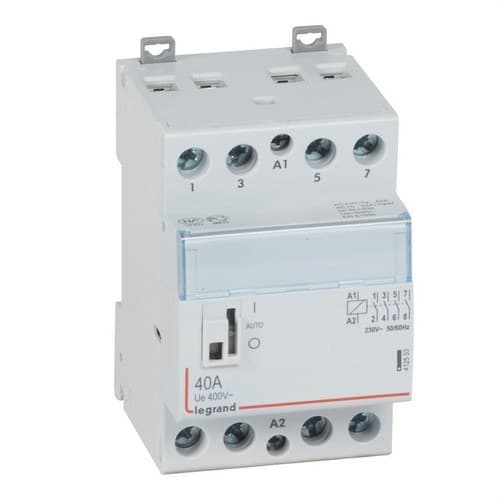

Legrand CX³ 40 amperes kontaktor 4 normálisan nyitott érintkezővel

A 412553 cikkszám a Legrand CX³ moduláris kontaktorok családjába tartozik. 4 normálisan nyitott teljesítményérintkezőt tartalmaz, így a kontaktusok alaphelyzetben nyitottak maradnak, amikor a tekercs nincs gerjesztve, és zárnak, amikor a kontaktor megkapja a megfelelő vezérlőjelet.

Ez a kialakítás lehetővé teszi több vezető egyidejű kapcsolását egyetlen elektromos parancs segítségével, megkönnyítve a különböző típusú terhelések automatizálását és távvezérlését.

230 voltos vezérlőtekercs

A kontaktor 230 voltos váltakozó áramú gerjesztőtekercset tartalmaz. A Legrand műszaki adatlapja szerint a megengedett gerjesztési feszültségtartomány 195 és 253 volt között van.

Amikor a tekercs feszültséget kap, a belső mechanizmus megváltoztatja a teljesítményérintkezők állapotát. Amikor a vezérlőjel megszűnik, az érintkezők visszatérnek a megfelelő üzemi helyzetükbe.

40 amperes névleges áram

A Legrand 412553 40 amperes üzemi áramot képes kezelni AC-7a vagy AC-1 kategóriában, amelyek főként ohmos vagy enyhén induktív terhelésekhez kapcsolódnak.

AC-7b vagy AC-3 kategóriájú alkalmazások esetén a Legrand által megadott üzemi áram 22 amper. A kontaktor kiválasztásánál mindig figyelembe kell venni a terhelés típusát és használati kategóriáját, nem csupán a maximális névleges áramot.

Alkalmazások fűtéshez, világításhoz és szivattyúkhoz

A Legrand ezt a kontaktort nagy fogyasztású terhelések vezérlésére ajánlja, beleértve az elektromos fűtési rendszereket, világítási berendezéseket és szivattyúkat.

A kontaktor elválasztja a vezérlőáramkört a teljesítményáramkörtől, így egy kisebb fogyasztású elektromos jel vezérelheti a fő terhelés be- és kikapcsolását.

Ez a tulajdonság különösen hasznos automatizált rendszerekben, elosztószekrényekben, energiagazdálkodási rendszerekben és olyan áramkörökben, amelyek gyakori kapcsolást vagy külső eszközökről történő vezérlést igényelnek.

4 pólus 400 voltig terjedő áramkörökhöz

A készülék 4 pólussal rendelkezik, és 400 volt váltakozó áramú névleges üzemi feszültségre tervezték. Ez a kialakítás lehetővé teszi olyan rendszerekben való használatát, ahol több vezető együttes kapcsolása szükséges.

A 4 fő érintkező normálisan nyitott. A modell nem tartalmaz normálisan zárt főérintkezőket.

Előlapi kézi működtetés teszteléshez és karbantartáshoz

A kontaktor elölről hozzáférhető kézi működtetővel rendelkezik a megfelelő fedél eltávolítása után. Ez a mechanizmus lehetővé teszi a tesztelési és karbantartási funkciók közvetlen végrehajtását a készüléken.

A kézi működtetés lehetővé teszi a be- vagy kikapcsolt, automatikus visszatérés nélküli állandó pozíciók kiválasztását, ami megkönnyíti az ellenőrzéseket a telepítési, diagnosztikai vagy karbantartási munkák során.

3 modul széles moduláris kivitel

A Legrand CX³ 412553 DIN-sínre történő szerelésre készült elektromos elosztószekrényekben, és 3 modul szélességnek megfelelő helyet foglal el.

Két rögzítőrendszerrel rendelkezik a sínhez, egy a felső, egy pedig az alsó részen, amelyek a készülék egyszerűbb felszerelését és leszerelését szolgálják.

Lehetővé teszi továbbá egy felső betáplálású villás elosztófésű beillesztését is, ami leegyszerűsíti az elosztószekrényen belüli bizonyos tápellátási kialakításokat.

Címketartó az áramkör azonosításához

Az előlap egy címketartót tartalmaz, amely lehetővé teszi a kontaktor által vezérelt áramkör vagy terhelés vizuális azonosítását. Ez különösen hasznos a sok vezérlő- és védelmi eszközt tartalmazó elosztószekrényekben.

A világos azonosítás megkönnyíti az üzembe helyezést, az ellenőrzést, a karbantartást és a hibakeresést.

Kompatibilis Legrand segédérintkezőkkel

A kontaktor kompatibilis Legrand segédérintkezőkkel is felszerelhető. A gyártó kifejezetten jelzi a 412431 cikkszámú segédérintkezővel való együttműködés lehetőségét, amely a projekt igényei szerint bővíti a jelzés- vagy vezérlési funkciókat.

Különböző világítási típusokhoz való alkalmasság

Az általános teljesítményalkalmazások mellett a Legrand konkrét értékeket ad meg különböző világítási terhelésekhez. Az izzólámpák maximális terhelése 5000 watt.

Fénycsövek esetén a megadott maximális kapacitás 3100 voltamper, kétkörös rendszerekben 3400 voltamper, bizonyos párhuzamos kompenzációs berendezésekben pedig 1400 voltamper.

Ezeket az értékeket a konkrét lámpatestek és a vezérelni kívánt áramkör jellemzőivel együtt kell figyelembe venni.

Méretek és szerelés

A kontaktor 68 milliméter széles, 94 milliméter magas és 53,4 milliméter mély. A Legrand által megadott beépítési mélység 44 milliméter.

Moduláris kialakítása lehetővé teszi, hogy az elosztószekrényben együtt legyen beépíthető kismegszakítókkal, áram-védőkapcsolókkal, időkapcsolókkal, impulzusrelékkel és más védelmi és automatizálási eszközökkel.

Védelem és szabvány

A Legrand 412553 IP2X védettségi fokozattal rendelkezik, és az IEC/EN 61095 szabványnak megfelelően készült, amely a háztartási és hasonló alkalmazásokhoz szánt elektromechanikus kontaktorokra vonatkozik.

A Legrand 412553 műszaki jellemzői

• Márka: Legrand.
• Termékcsalád: CX³.
• Cikkszám: 412553.
• EAN: 3245064125536.
• Terméktípus: moduláris teljesítménykontaktor.
• Pólusok száma: 4.
• Normálisan nyitott érintkezők: 4.
• Normálisan zárt érintkezők: nincs.
• Üzemi áram AC-7a vagy AC-1: 40 amper.
• Üzemi áram AC-7b vagy AC-3: 22 amper.
• Névleges üzemi feszültség: 400 volt váltakozó áram.
• Tekercs névleges feszültsége: 230 volt váltakozó áram.
• Gerjesztési feszültségtartomány: 195 és 253 volt között.
• Szerelés: DIN-sín.
• Szélesség: 3 modul.
• Fizikai szélesség: 68 milliméter.
• Magasság: 94 milliméter.
• Mélység: 53,4 milliméter.
• Beépítési mélység: 44 milliméter.
• Védettségi fokozat: IP2X.
• Előlapi kézi működtetés: igen.
• Címketartó: igen.
• Segédérintkező hozzáadásának lehetősége: igen.
• Legrand által megadott kompatibilis segédérintkező: 412431 cikkszám.
• Maximális terhelés izzólámpákhoz: 5000 watt.
• Maximális terhelés fénycsövekhez: 3100 voltamper.
• Szabvány: IEC/EN 61095.

Moduláris kontaktor nagy teljesítményű terhelések automatizálásához

A Legrand CX³ 412553 4 normálisan nyitott érintkezőt, akár 40 amperes terhelhetőséget és 230 voltos vezérlőtekercset kombinál, kompakt megoldást kínálva fűtés, világítás, szivattyúk és más kompatibilis terhelések elektromos vezérléséhez.

DIN-sínes szerelése, 3 modul széles kivitele, előlapi kézi működtetése, címketartója és a segédérintkezők beépítésének lehetősége megkönnyíti a lakossági, kereskedelmi és egyéb olyan elektromos elosztószekrényekbe való integrálását, ahol megbízható és központosított teljesítménykapcsolásra van szükség.
