40A 2NO 230V kontaktor

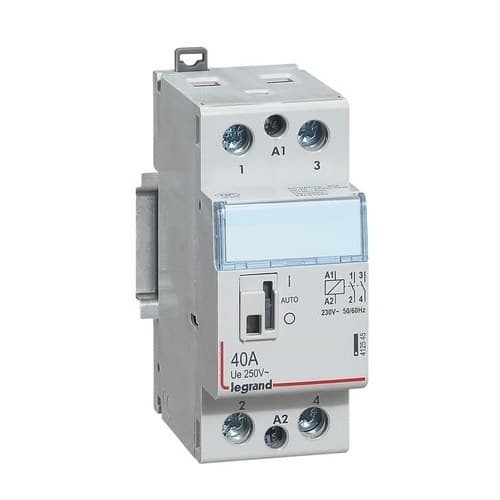

A Legrand CX³ 412545 kontaktor egy moduláris eszköz, amelyet elektromos terhelések távoli vezérlésére terveztek. 2 pólussal és 2 normálisan nyitott érintkezővel rendelkezik, névleges árama 40 amper, a vezérlőtekercs feszültsége pedig 230 volt váltakozó áram.

Kifejezetten alkalmas olyan terhelések kapcsolására, mint a világítási körök, fűtési rendszerek és szivattyúk. DIN-sínre szerelhető kialakítása, 2 modul széles formátuma és elülső kézi működtetése megkönnyíti a lakossági, kereskedelmi és egyéb automatizálási, vezérlési elosztószekrényekbe történő integrálását.

Legrand CX³ 40 amperes kontaktor 2 normálisan nyitott érintkezővel

A 412545 cikkszám a Legrand CX³ moduláris kontaktorcsaládhoz tartozik. 2 normálisan nyitott teljesítményérintkezőt tartalmaz, amelyek a tekercs feszültségmentes állapotában nyitva maradnak, és a megfelelő vezérlőjel hatására zárnak.

Ez a kialakítás lehetővé teszi egy elektromos terhelés külső parancsra történő be- és kikapcsolását, elkülönítve a vezérlő- és a teljesítménykört.

230 voltos vezérlőtekercs

A kontaktor 230 volt váltakozó áramú vezérlőtekercset tartalmaz. A Legrand a gerjesztési feszültség tartományát 195 és 253 volt közé adja meg.

Amikor feszültség kerül a tekercsre, a mechanizmus működteti a teljesítményérintkezőket, és lehetővé teszi a csatlakoztatott terhelés tápellátását. A vezérlőjel megszűnésekor az érintkezők visszatérnek alapállapotukba.

Akár 40 amperes áramerősség

A Legrand 412545 40 amperes üzemi áramot tesz lehetővé az AC-7a vagy AC-1 kategóriákban, amelyek főként ohmos vagy enyhén induktív terhelésekhez használatosak.

Az AC-7b vagy AC-3 kategóriákba tartozó alkalmazásoknál, amelyek bizonyos motoros terhelésekhez kapcsolódnak, a Legrand által megadott üzemi áram 22 amper.

A kontaktor kiválasztásánál figyelembe kell venni mind az áramerősséget, mind a terhelés típusát és a megfelelő használati kategóriát.

250 voltos üzemi feszültség

Ez a kétpólusú kontaktor 250 volt váltakozó áramú névleges üzemi feszültségre lett tervezve. A 2 pólus lehetővé teszi két vezető egyidejű kapcsolását egyetlen vezérlőparanccsal.

Ez a kialakítás különösen alkalmas egyfázisú áramkörökhöz és más, a készülék elektromos jellemzőivel kompatibilis alkalmazásokhoz.

Világítás, fűtés és szivattyúk vezérlése

A Legrand ezt a kontaktort nagy fogyasztású terhelések vezérlésére ajánlja, beleértve a világítási rendszereket, fűtési rendszereket és szivattyúkat.

A készülék lehetővé teszi, hogy egy vezérlőjel kapcsolja be és ki a teljesítménykört, megkönnyítve a termosztátokkal, időkapcsolókkal, energiagazdálkodási rendszerekkel és más kompatibilis automatizálási eszközökkel való integrációt.

Elülső kézi működtetés

A Legrand CX³ 412545 elölről hozzáférhető kézi működtetővel rendelkezik a megfelelő fedél eltávolítása után.

Ez a működtető lehetővé teszi a kontaktor közvetlen működtetését teszteléshez, ellenőrzéshez és karbantartáshoz. A Legrand megadja a tartós bekapcsolt vagy kikapcsolt állás automatikus visszatérés nélküli kiválasztásának lehetőségét.

2 modul széles moduláris kivitel

A kontaktor DIN-sínre történő szerelésre készült, és 2 modul szélességnek megfelelő helyet foglal el, így könnyen beépíthető kismegszakítók, áram-védőkapcsolók, időkapcsolók, impulzusrelék és más moduláris eszközök mellé.

A DIN-sínhez két rögzítőrendszerrel rendelkezik, amelyek a felső és alsó részen találhatók, megkönnyítve a szerelést és a leszerelést.

Fésűs betáplálással kompatibilis

A kialakítás lehetővé teszi egy felső oldali villás típusú fésűs betáplálás beépítését, ami megkönnyíti az elosztószekrényen belüli bizonyos elektromos elosztási konfigurációkat.

A CX³ sorozat így rendezett telepítést tesz lehetővé, és egyszerűsíti a bekötést kompatibilis moduláris eszközök használata esetén.

Címketartó az áramkör azonosításához

Az előlapon található egy címketartó, amely a kontaktor által vezérelt terhelés vagy áramkör egyértelmű azonosítására szolgál.

Ez a tulajdonság különösen hasznos a sok eszközt tartalmazó elosztószekrényekben, mivel megkönnyíti a karbantartást, az ellenőrzést és az áramkörök beazonosítását.

Kompatibilis Legrand segédmodulokkal

A kontaktor kompatibilis segédberendezésekkel egészíthető ki. A Legrand kifejezetten a 412431 cikkszámú segédmodul beépítésének lehetőségét jelzi, amely bővíti a készülék vezérlési és jelzési funkcióit.

Különböző világítási terhelésekhez alkalmas

A Legrand különböző világítástechnológiákhoz specifikus terhelési értékeket ad meg. Izzólámpák esetén a megadott maximális terhelés 5000 watt.

Fénycsöves világításnál a megadott maximális érték 3100 voltamper, míg kétkörös rendszerekben 3400 voltamper. Párhuzamosan kompenzált fénycsöves rendszereknél a megadott érték 1400 voltamper.

Védelem és szabvány

A kontaktor IP2X védettségi fokozattal rendelkezik, és az IEC/EN 61095 szabványnak megfelelően készült, amely a háztartási és hasonló felhasználású elektromechanikus kontaktorokra vonatkozik.

A 412545 cikkszám emellett hivatalos terméktanúsítványokkal is rendelkezik a CX³ sorozatban.

A Legrand 412545 műszaki jellemzői

• Márka: Legrand.
• Széria: CX³.
• Cikkszám: 412545.
• EAN: 3245064125451.
• Terméktípus: moduláris teljesítménykontaktor.
• Pólusok száma: 2.
• Normálisan nyitott érintkezők: 2.
• Normálisan zárt érintkezők: nincs.
• Üzemi áram AC-7a vagy AC-1: 40 amper.
• Üzemi áram AC-7b vagy AC-3: 22 amper.
• Névleges üzemi feszültség: 250 volt váltakozó áram.
• Névleges tekercsfeszültség: 230 volt váltakozó áram.
• Gerjesztési feszültségtartomány: 195 és 253 volt között.
• Alkalmazások: világítás, fűtés és szivattyúk.
• Elülső kézi működtetés: igen.
• Szerelés: DIN-sín.
• Modulok száma: 2.
• Szélesség: 68 milliméter.
• Magasság: 94 milliméter.
• Mélység: 35,6 milliméter.
• Beépítési mélység: 44 milliméter.
• Védettségi fokozat: IP2X.
• Maximális terhelés izzólámpákhoz: 5000 watt.
• Maximális terhelés fénycsövekhez: 3100 voltamper.
• Maximális terhelés kétkörös fénycsöves lámpákhoz: 3400 voltamper.
• Maximális terhelés párhuzamosan kompenzált fénycsöves lámpákhoz: 1400 voltamper.
• Kompatibilis segédmodulokkal: igen.
• A Legrand által megadott segédmodul: 412431 cikkszám.
• Szabvány: IEC/EN 61095.

Kétpólusú kontaktor terhelések automatizálásához

A Legrand CX³ 412545 akár 40 amperes áramerősséget, 2 normálisan nyitott érintkezőt és 230 voltos tekercset kombinál egy 2 modul széles moduláris kivitelben.

Az elülső kézi működtetés, a DIN-sínes szerelés, a segédmodulokkal való kompatibilitás, valamint a világítás, fűtés és szivattyúk vezérlésére való alkalmasság praktikus megoldássá teszi az elektromos terhelések elosztószekrényből történő automatizálására.
