25A 4Z 230V kontaktor

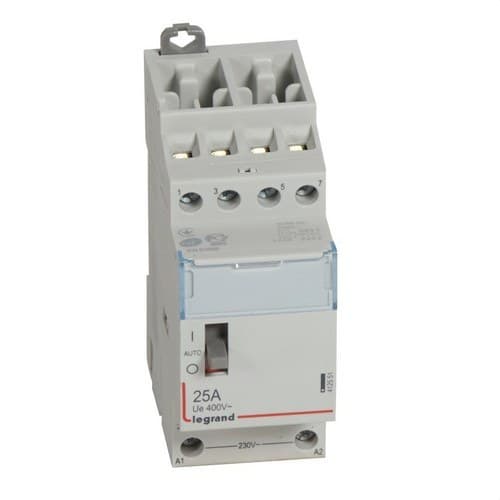

A Legrand CX³ 412551 kontaktor egy moduláris eszköz, amelyet az elektromos terhelések távoli vezérlésére terveztek. 4 pólussal és 4 normálisan nyitott érintkezővel rendelkezik, névleges árama 25 amper, a teljesítménykör 400 volt váltakozó áram, a vezérlőtekercs pedig 230 volt váltakozó áram.

Négy pólusú kialakítása lehetővé teszi több vezető egyidejű kapcsolását egyetlen vezérlőjel segítségével. Kifejezetten alkalmas világítási áramkörök, fűtési rendszerek, szivattyúk és más kompatibilis terhelések kapcsolására, és DIN-sínre szerelve mindössze 2 modult foglal.

Legrand CX³ négy pólusú, 25 amperes kontaktor

A 412551 cikkszám a Legrand CX³ moduláris kontaktorcsaládhoz tartozik. 4 normálisan nyitott teljesítményérintkezőt tartalmaz, amelyek alaphelyzetben nyitva vannak, amikor a tekercs nincs gerjesztve, és zárnak, amikor megkapják a megfelelő vezérlőfeszültséget.

Ez a működés lehetővé teszi a vezérlőkör és a teljesítménykör galvanikus elkülönítését, így egy vezérlőjel nagyobb fogyasztású terheléseket kapcsolhat be vagy ki anélkül, hogy a teljes teljesítményáramnak közvetlenül azon az eszközön kellene áthaladnia, amely a parancsot kiadja.

230 voltos vezérlőtekercs

A Legrand 412551 230 volt váltakozó áramú gerjesztőtekercset tartalmaz. A gyártó által megadott vezérlőfeszültség-tartomány 195 és 253 volt között van.

A tekercs feszültség alá helyezésekor az elektromágneses mechanizmus működteti a 4 normálisan nyitott érintkezőt, és lehetővé teszi a csatlakoztatott terhelések táplálását. A vezérlőjel megszűnésekor a kontaktor visszatér a megfelelő alapállapotába.

A vezérlő- és teljesítménykörök névleges frekvenciája 50 vagy 60 hertz.

4 normálisan nyitott érintkező

Ez a kontaktor 4 pólussal és 4 normálisan nyitott érintkezővel rendelkezik, normálisan zárt főérintkezők nélkül.

Kialakítása lehetővé teszi akár négy vezető együttes kapcsolását, ezért különösen hasznos háromfázisú áramkörökben és más olyan alkalmazásokban, ahol több pólus egyidejű leválasztására van szükség.

25 amperes áramerősség a terheléstől függően

A kontaktor által kapcsolható áram a terhelés típusától és használati kategóriájától függ. A 412551 referencia esetén a Legrand 25 amperes üzemi áramot ad meg az AC-7a vagy AC-1 kategóriákban.

Ezek a kategóriák elsősorban ohmos vagy enyhén induktív terhelésekhez kapcsolódnak, például bizonyos fűtési rendszerekhez és más teljesítményalkalmazásokhoz.

Az AC-7b vagy AC-3 kategóriába tartozó terhelések esetén a Legrand által megadott üzemi áram 10 amper. Ezért a kontaktor kiválasztásánál figyelembe kell venni mind az áramkör áramát, mind a vezérelni kívánt terhelés jellegét.

400 voltos teljesítménykör

A kontaktor 400 volt váltakozó áramú névleges üzemi feszültségre készült. Ez a tulajdonság, valamint a 4 pólus lehetővé teszi alkalmazását olyan elosztótáblákban, ahol kompatibilis négy pólusú áramkörök vezérlésére van szükség.

Nem szabad összekeverni a teljesítménykör feszültségét a tekercs feszültségével: a főáramkör 400 volton működik, míg a vezérlőtekercs 230 volton üzemel.

Világításhoz, fűtéshez és szivattyúkhoz

A Legrand ezt a cikkszámot nagy energiafogyasztású terhelések, például fűtési rendszerek, világítási berendezések és szivattyúk vezérlésére ajánlja.

Kapcsolható nyomógombokkal, időkapcsolókkal, termosztátokkal, vezérlőrendszerekkel és más olyan eszközökkel, amelyek képesek a 230 voltos tekercs számára megfelelő jelet biztosítani.

Ez a kialakítás lehetővé teszi a berendezések be- és kikapcsolásának automatizálását az elosztótáblából anélkül, hogy a teljesítménykörön közvetlenül kellene kapcsolni.

Különböző világítási terhelésekhez való kapacitás

A névleges áramerősségen túl a Legrand külön értékeket ad meg a különböző világítástechnológiákhoz.

• Maximális terhelés izzólámpákhoz: 3.000 watt.
• Maximális terhelés fénycsövekhez: 2.100 voltamper.
• Maximális terhelés kétlámpás fénycsöves körben: 2.200 voltamper.
• Maximális terhelés párhuzamosan kompenzált fénycsövekhez: 1.000 voltamper.

Ezeket az értékeket mindig a lámpatestek konkrét jellemzőivel, indulóáramával és az áramkör körülményeivel együtt kell figyelembe venni.

Előlapi kézi működtetés

A kontaktor előlapi kézi működtetővel rendelkezik, amely lehetővé teszi a készülék közvetlen működtetését ellenőrzési, próba- vagy karbantartási műveletek során.

A mechanizmus lehetővé teszi a be- vagy kikapcsolt állapot rögzítését automatikus visszatérés nélkül, megkönnyítve a diagnosztikai és beavatkozási feladatokat a berendezésen.

Kompatk 2 modulos kivitel

A Legrand CX³ 412551 DIN-sínre történő szerelésre készült, és mindössze 2 modult foglal, ami megkönnyíti a korlátozott helyű elosztótáblákba való beépítést.

Közelítő méretei:

• Szélesség: 35,6 milliméter.
• Magasság: 94,9 milliméter.
• Mélység: 72,6 milliméter.
• Beépítési mélység: 44 milliméter.

DIN-sínes szerelés

A kontaktor rögzítőrendszere megkönnyíti a DIN-sínre történő felszerelést az elosztótáblán belül.

A termékcsalád emellett lehetővé teszi a felső oldalon villás típusú elosztó fésűk átvezetését és beépítését is, megkönnyítve bizonyos tápellátási konfigurációkat más moduláris készülékekkel együtt.

Címketartó az áramkör azonosításához

Az előlap címketartóval rendelkezik, amely lehetővé teszi a kontaktor funkciójának vagy a vezérelt terhelésnek az egyértelmű azonosítását.

Ez a tulajdonság megkönnyíti az ellenőrzést és a karbantartást több áramkörrel rendelkező elosztótáblákban, lehetővé téve a megfelelő eszköz gyors megtalálását.

Kompatibilis Legrand segédmodulokkal

A 412551 referencia kompatibilis Legrand segédberendezésekkel egészíthető ki. A gyártó kifejezetten a 412430 cikkszámú segédmodul beépítésének lehetőségét jelzi.

Ezek a tartozékok lehetővé teszik a jelzés vagy vezérlés bővítését, amikor a telepítés kialakítása ezt megkívánja.

IP2X védelem

A kontaktor IP2X védettségi fokozattal rendelkezik. A kapcsolótáblába megfelelően beépítve kialakítása védelmet nyújt a veszélyes részekhez való hozzáférés ellen az adott védettségi fokozat feltételei szerint.

IEC/EN 61095 szabványnak megfelelő

A Legrand CX³ 412551 az IEC/EN 61095 szabvány szerint készül, amely a háztartási és hasonló felhasználásra szánt elektromechanikus kontaktorokra vonatkozik.

Technológiája egy monostabil elektromágneses kontaktor, amely elektromos jel segítségével távoli terhelésvezérlésre szolgál.

A Legrand 412551 műszaki jellemzői

• Márka: Legrand.
• Termékcsalád: CX³.
• Cikkszám: 412551.
• EAN: 3245064125512.
• Terméktípus: moduláris teljesítménykontaktor.
• Technológia: monostabil elektromágneses kontaktor.
• Pólusok száma: 4.
• Normálisan nyitott érintkezők: 4.
• Normálisan zárt érintkezők: nincs.
• AC-7a vagy AC-1 üzemi áram: 25 amper.
• AC-7b vagy AC-3 üzemi áram: 10 amper.
• Teljesítménykör névleges feszültsége: 400 volt váltakozó áram.
• Tekercs névleges feszültsége: 230 volt váltakozó áram.
• Vezérlőfeszültség-tartomány: 195 és 253 volt között.
• Frekvencia: 50 vagy 60 hertz.
• Maximális terhelés izzólámpákhoz: 3.000 watt.
• Maximális terhelés fénycsövekhez: 2.100 voltamper.
• Maximális terhelés kétlámpás fénycsöves körben: 2.200 voltamper.
• Maximális terhelés párhuzamosan kompenzált fénycsövekhez: 1.000 voltamper.
• Előlapi kézi működtetés: igen.
• Szerelés: DIN-sín.
• Modulok száma: 2.
• Szélesség: 35,6 milliméter.
• Magasság: 94,9 milliméter.
• Mélység: 72,6 milliméter.
• Beépítési mélység: 44 milliméter.
• Védettségi fokozat: IP2X.
• Címketartó: igen.
• Kompatibilis segédmodulokkal: igen.
• Legrand által megadott segédmodul: 412430 referencia.
• Szabvány: IEC/EN 61095.

Négy pólusú kontaktor az áramkörből történő automatizáláshoz

A Legrand CX³ 412551 kombinálja a 4 normálisan nyitott érintkezőt, a legfeljebb 25 amperes áramerősséget, a 230 voltos vezérlőtekercset és a 400 voltos teljesítménykört egy kompakt, mindössze 2 modulos kivitelben.

Négy pólusú kialakítása, előlapi kézi működtetése, DIN-sínes szerelése és a segédmodulokkal való kompatibilitása lehetővé teszi, hogy világítási, fűtési, szivattyús és más kompatibilis terhelések automatizálási rendszereibe integrálható legyen, mindig a megfelelő használati kategória szerint kiválasztva.
